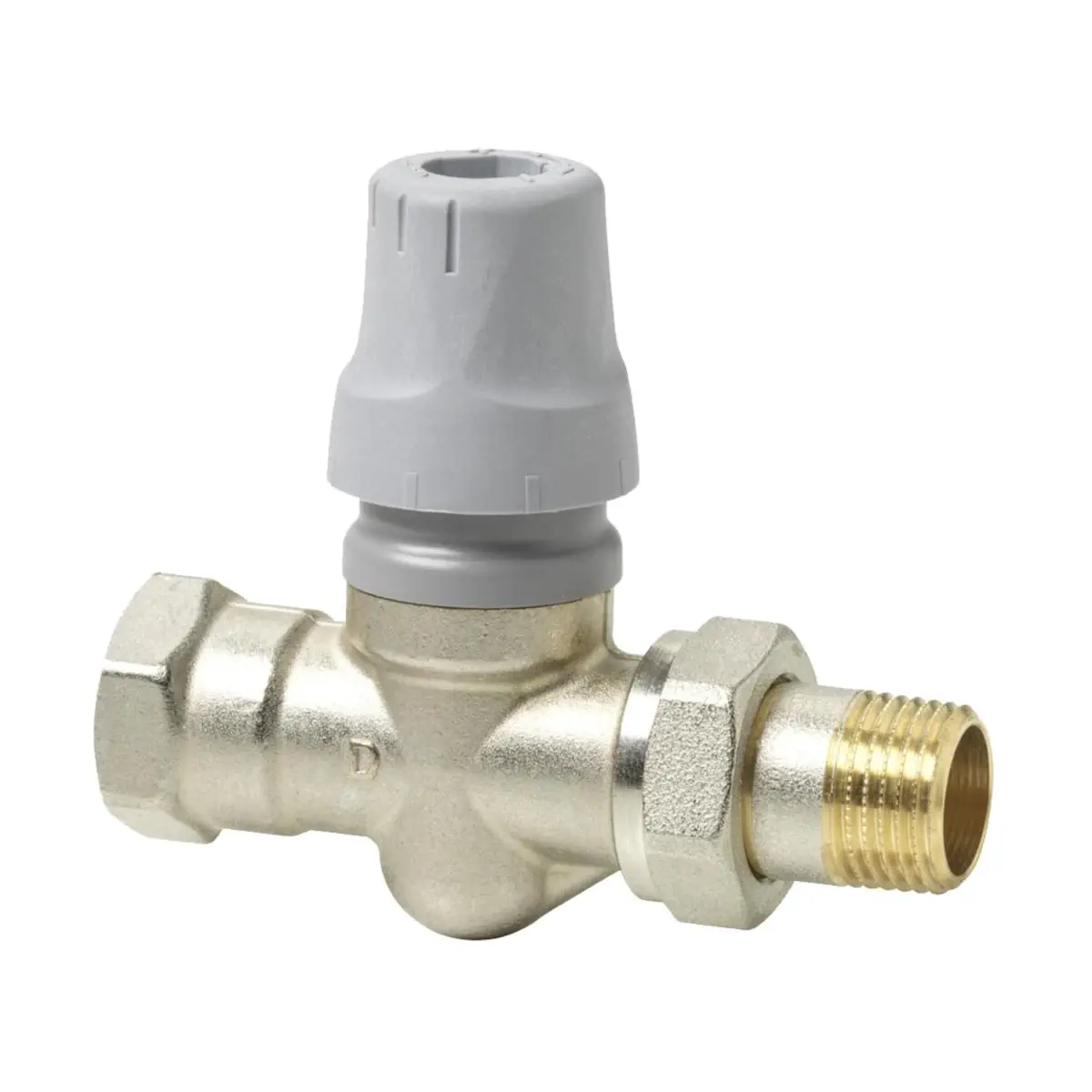

VPD120A-135 Zawór grzejnikowy PICV gwintowany prosty, DN20, przepływ 20..135l/h, przyłącza Rp/R 3/4″, współpracuje z STA.. STP.. SSA.. SUA21/3.. SFA../18 RTN..

VPD120A-135 to zawór grzejnikowy niezależny od ciśnienia (PICV) z serii ACVATIX™, przeznaczony do dwururowych instalacji grzewczych (grzejniki). Zawór posiada wbudowany regulator różnicy ciśnień, dzięki czemu zapewnia automatyczne, dynamiczne równoważenie i utrzymanie zadanego przepływu niezależnie od zmian ciśnienia różnicowego w instalacji (w dopuszczalnym zakresie pracy zaworu). Model VPD120A-135 jest wykonaniem prostym, w rozmiarze DN 20 (gwint 3/4”), z wbudowaną nastawą wstępną przepływu w zakresie do 135 l/h.

Najważniejsze cechy

• Producent: Siemens
• Model: VPD120A-135
• Typ: zawór grzejnikowy PICV (z wbudowanym regulatorem różnicy ciśnień)
• Budowa: zawór prosty
• Zastosowanie: dwururowe instalacje grzewcze (grzejniki) – indywidualna regulacja temperatury w pomieszczeniach
• Automatyczne równoważenie dynamiczne (bez konieczności stosowania zaworów podpionowych do zrównoważenia)
• Wbudowana nastawa wstępna przepływu (ustawiana ręcznie)
• Zakres objętościowego natężenia przepływu: 20…135 l/h
• Minimalne ciśnienie różnicowe Δpmin: 0,1 bar
• Maksymalne ciśnienie różnicowe Δpmax: 0,6 bar
• Gwint / przyłącze: 3/4” (DN 20), standard EN 215
• Montaż siłownika / głowicy: M30 x 1,5

Zastosowanie

VPD120A-135 stosowany jest na grzejnikach w dwururowych instalacjach grzewczych do regulacji temperatury w pojedynczych pomieszczeniach. Zintegrowana regulacja różnicy ciśnień zapewnia wymaganą ilość ciepła oddawanego przez grzejnik w różnych warunkach pracy instalacji i wspiera modernizacje układów z problemami hydraulicznymi.

Funkcje i działanie

• Zawór NO (normalnie otwarty): bez siłownika zawór jest otwarty, a trzpień zaworu jest wysunięty.
• Regulacja przepływu + regulator ciśnienia: zawór reguluje przepływ objętościowy, a wbudowany regulator stabilizuje go przy wahaniach ciśnienia różnicowego (w dopuszczalnym zakresie).
• Hydrauliczne odseparowanie odbiornika: kompensacja wahań różnicy ciśnień z odseparowaniem odbiorników.
• Tryb ręczny: możliwa ręczna regulacja do odcięcia lub ręcznej obsługi instalacji (np. podczas budowy); stały przepływ jest zapewniony również w trybie ręcznym, niezależnie od różnicy ciśnień.

Nastawa wstępna przepływu

Zawór posiada nastawę wstępną umożliwiającą wybór żądanego objętościowego natężenia przepływu. Ustawiona wartość odpowiada maksymalnemu przepływowi dla danego ustawienia.

• Zakres przepływu: 20…135 l/h
• Ustawianie nastawy (procedura): poluzować pokrętło ręczne, obrócić o 180°, nałożyć pokrętło na zawór zgodnie z oznaczeniami, ustawić żądaną nastawę.
• Wymagania dla czynnika: woda nie może zawierać substancji organicznych.

Urządzenia współpracujące

• Głowice termostatyczne: RTN..
• Siłowniki elektrotermiczne: STA..40.., STP..40..
• Siłowniki elektromechaniczne: SUA21/3.., SSA118.09HKN, SSA131.., SSA331.., SSA151.., SSA161.., SFA../18
• Siłownik bezprzewodowy (zasilany bateryjnie): SSA911.02ZB

Dane techniczne

• Ciśnienie nominalne: PN10
• Dopuszczalne czynniki: woda grzewcza lub woda zimna (zalecenie: jakość wody wg VDI 2035)
• Temperatura czynnika: 2…95 °C
• Dopuszczalne ciśnienie robocze: maks. 1000 kPa (10 bar)
• Minimalne ciśnienie różnicowe Δpmin: min. 10 kPa (0,1 bar)
• Maksymalne ciśnienie różnicowe Δpmax: maks. 60 kPa (0,6 bar)
• Ciśnienie testowe: 1600 kPa (16 bar)
• Siła sprężyny w punkcie zamknięcia: 35 N
• Skok nominalny: 2,5 mm
• Wymiar zamknięcia: 11,5 mm
• Montaż siłownika: M30 x 1,5
• Połączenia gwintowane: gwint wewnętrzny Rp wg ISO 7-1, gwint zewnętrzny R wg ISO 7-1, gwint G wg ISO 228-1

Materiały

• Korpus zaworu: mosiądz, niklowany
• Pokrętło ochronne: polipropylen
• Membrany i uszczelki: EPDM

Wymiary i przyłącza (VPD120A-135)

• DN: 20
• Gwint: Rp 3/4”, R 3/4”
• Wymiary [mm]: A = 88, B = 107, C = 21
• Waga: 0,41 kg (z opakowaniem)
• Długość montażowa: EN 215

Informacje do uruchomienia

• Zawory PICV muszą być otwarte podczas płukania i próby ciśnieniowej instalacji.
• Silne uderzenia ciśnienia mogą uszkodzić zamknięte zawory PICV.

Identyfikacja produktu

• Typ: VPD120A-135
• Numer magazynowy: S55264-V167

Podsumowanie

Siemens VPD120A-135 to prosty zawór grzejnikowy PICV (DN 20, 3/4”) z wbudowanym regulatorem różnicy ciśnień i nastawą wstępną przepływu do 135 l/h. Zapewnia dynamiczne równoważenie instalacji oraz stabilny przepływ dla skutecznej, strefowej regulacji temperatury w dwururowych układach grzewczych.

Pliki do pobrania:
VPD120A-135 Karta katalogowa
