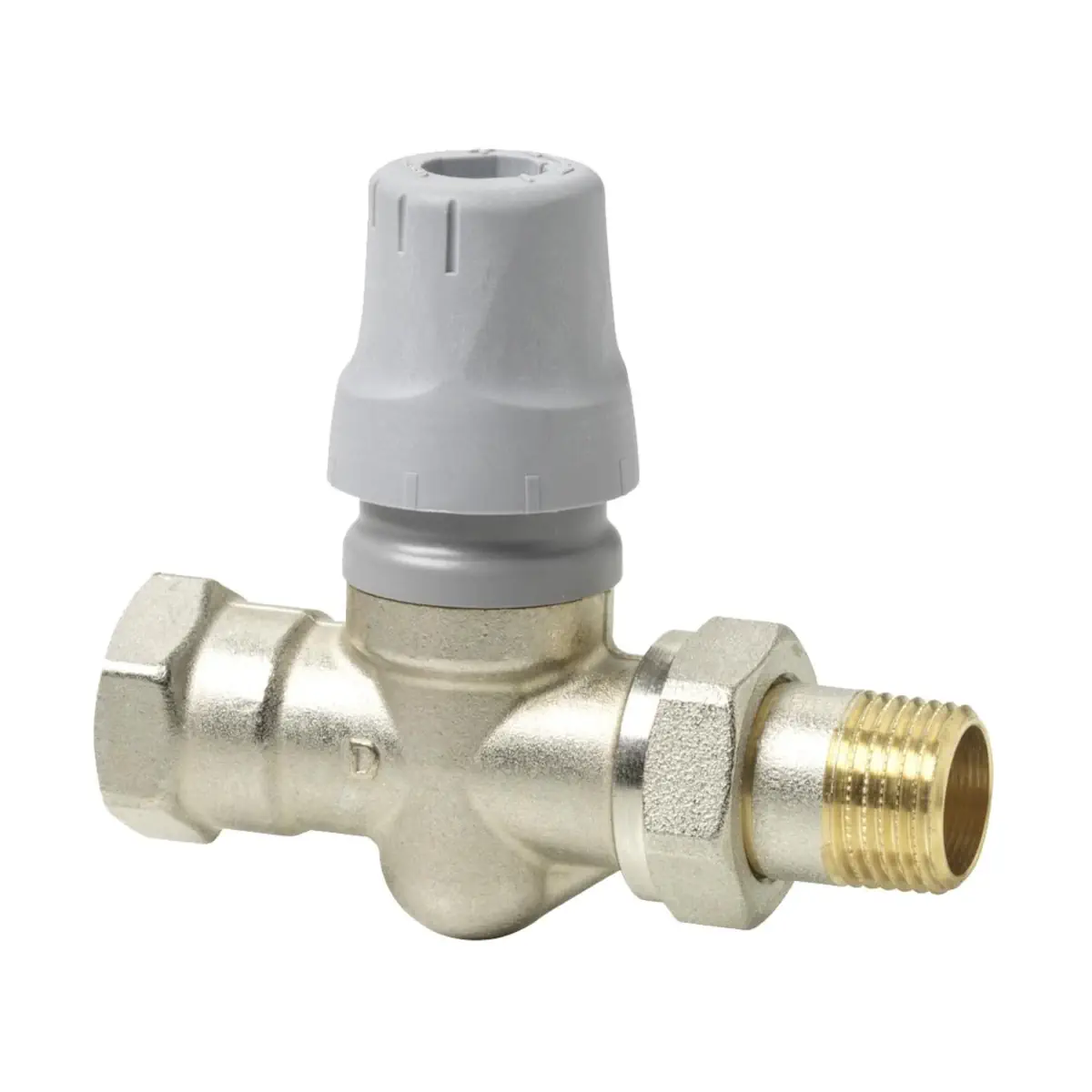

VPD115A-135 Zawór grzejnikowy PICV gwintowany prosty, DN15, przepływ 20..135l/h, przyłącza Rp/R 1/2″, współpracuje z STA.. STP.. SSA.. SUA21/3.. SFA../18 RTN..

VPD115A-135 to zawór regulacyjny niezależny od ciśnienia (PICV) z serii Siemens ACVATIX™, przeznaczony do dwururowych instalacji grzewczych (grzejniki). Jest to zawór prosty w standardzie DIN 215 (seria D), o wielkości DN 15 i przyłączu 1/2", z wbudowanym regulatorem różnicy ciśnienia oraz nastawą wstępną przepływu. Konstrukcja PICV zapewnia automatyczne równoważenie dynamiczne, stały przepływ oraz ograniczenie hałasu wywołanego przepływem.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VPD115A-135
• Numer magazynowy: S55264-V166
• Typ: zawór grzejnikowy PICV (z wbudowanym regulatorem różnicy ciśnienia)
• Budowa: zawór prosty
• Zastosowanie: dwururowe instalacje grzewcze (grzejniki) – indywidualna regulacja temperatury w pomieszczeniach
• DN / gwint: DN 15, 1/2"
• Nastawa wstępna: wbudowana (maksymalny przepływ zgodny z nastawą)
• Zakres przepływu: 20...135 l/h
• Minimalne ciśnienie różnicowe Δpmin: 0,1 bar
• Maksymalne dopuszczalne ciśnienie różnicowe Δpmax: 0,6 bar
• Stan bez siłownika: zawór normalnie otwarty (NO) (trzpień wysunięty)
• Montaż siłownika: M30 x 1,5

Zastosowanie

VPD115A-135 stosowany jest w dwururowych instalacjach grzewczych do grzejników, gdzie wymagane jest stałe, zadane natężenie przepływu i stabilna praca odbiorników przy zmiennych warunkach hydraulicznych. Dzięki zintegrowanej regulacji różnicy ciśnienia zawór wspiera dynamiczne zrównoważenie i może ograniczyć potrzebę stosowania zaworów podpionowych do hydraulicznego zrównoważenia instalacji.

Funkcje i działanie

• Zawór PICV: połączenie elementu regulacyjnego przepływu oraz regulatora ciśnienia do automatycznego zrównoważenia.
• Kompensacja wahań Δp: stabilizacja przepływu i hydrauliczne odseparowanie odbiorników.
• Ręczna regulacja: możliwość odcięcia lub ręcznej obsługi instalacji (np. podczas budowy); stały przepływ jest zapewniony również w trybie ręcznym, niezależnie od różnicy ciśnień.

Nastawa wstępna przepływu

Zawór posiada nastawę wstępną umożliwiającą wybór wymaganego objętościowego natężenia przepływu V̇. Ustawiona wartość odpowiada maksymalnemu natężeniu przepływu.

Przepływy V̇ dla siłowników STA..40.., STP..40.., SUA21/3.., SSA131.., SSA331.., SSA151.., SSA161.., SSA911.02ZB, SFA../18

• L: 20 l/h (Kv 0,06)
• 2: 30 l/h (Kv 0,09)
• 3: 50 l/h (Kv 0,16)
• 4: 70 l/h (Kv 0,22)
• H: 95 l/h (Kv 0,30)
• MAX: 135 l/h (Kv 0,43)

Przepływy V̇ dla głowic termostatycznych RTN51.., RTN71.., RTN81..

• RTN51..: L: 18/20 l/h, 2: 27/30 l/h, 3: 30/48 l/h, 4: 51/65 l/h, H: 57/85 l/h, MAX: 65/110 l/h (Xp1/Xp2)
• RTN71.. / RTN81..: L: 19/20 l/h, 2: 28/30 l/h, 3: 40/49 l/h, 4: 53/66 l/h, H: 60/88 l/h, MAX: 70/115 l/h (Xp1/Xp2)

Urządzenia współpracujące

• Głowice termostatyczne: RTN..
• Siłowniki elektrotermiczne: STA..40.., STP..40..
• Siłowniki elektromechaniczne: SUA21/3.., SSA118.09HKN, SSA131.., SSA331.., SSA151.., SSA161.., SFA../18
• Siłownik bezprzewodowy (zasilany bateryjnie): SSA911.02ZB

Dane techniczne

• Ciśnienie nominalne: PN10
• Dopuszczalne czynniki: woda grzewcza lub woda zimna (zalecenie: jakość wody wg VDI 2035)
• Temperatura czynnika: 2...95 °C
• Dopuszczalne ciśnienie robocze: maks. 1000 kPa (10 bar)
• Minimalne ciśnienie różnicowe: min. 10 kPa (0,1 bar)
• Maksymalne ciśnienie różnicowe: maks. 60 kPa (0,6 bar)
• Ciśnienie testowe: 1600 kPa (16 bar)
• Siła sprężyny w punkcie zamknięcia: 35 N
• Skok nominalny: 2,5 mm
• Wymiar zamknięcia: 11,5 mm

Materiały i wykonanie

• Korpus zaworu: mosiądz, niklowany
• Pokrętło ochronne: polipropylen
• Membrany i uszczelki: EPDM

Przyłącza i montaż

• Długość montażowa: EN 215
• Połączenia gwintowane: gwint wewnętrzny Rp wg ISO 7-1, gwint zewnętrzny R wg ISO 7-1, gwint G wg ISO 228-1
• Montaż siłownika: M30 x 1,5

Wymiary i masa (VPD115A-135)

• Wymiary [mm]: A = 88, B = 95, C = 21
• Gwint [cale]: Rp = 1/2, R = 1/2
• Waga: 0,30 kg (z opakowaniem)

Eksploatacja i konserwacja

• Uruchomienie: zawory PICV muszą być otwarte podczas płukania i próby ciśnieniowej instalacji; silne uderzenia ciśnienia mogą uszkodzić zamknięte zawory PICV.
• Konserwacja: zawory PICV nie wymagają konserwacji.
• Naprawa: zawory nie podlegają naprawie – w razie potrzeby należy je wymienić w całości.

Podsumowanie

Siemens VPD115A-135 to prosty zawór grzejnikowy PICV DN 15 (1/2") z nastawą wstępną 20...135 l/h i wbudowanym regulatorem różnicy ciśnienia. Zapewnia stabilny, zadany przepływ, wspiera dynamiczne równoważenie instalacji i umożliwia współpracę z głowicami termostatycznymi oraz siłownikami na przyłączu M30 x 1,5.

Pliki do pobrania:
VPD115A-135 Karta katalogowa
