VPE110A-135 Zawór grzejnikowy PICV gwintowany kątowy, DN10, przepływ 20..135l/h, przyłącza Rp/R 3/8″, współpracuje z STA.. STP.. SSA.. SUA21/3.. SFA../18 RTN..

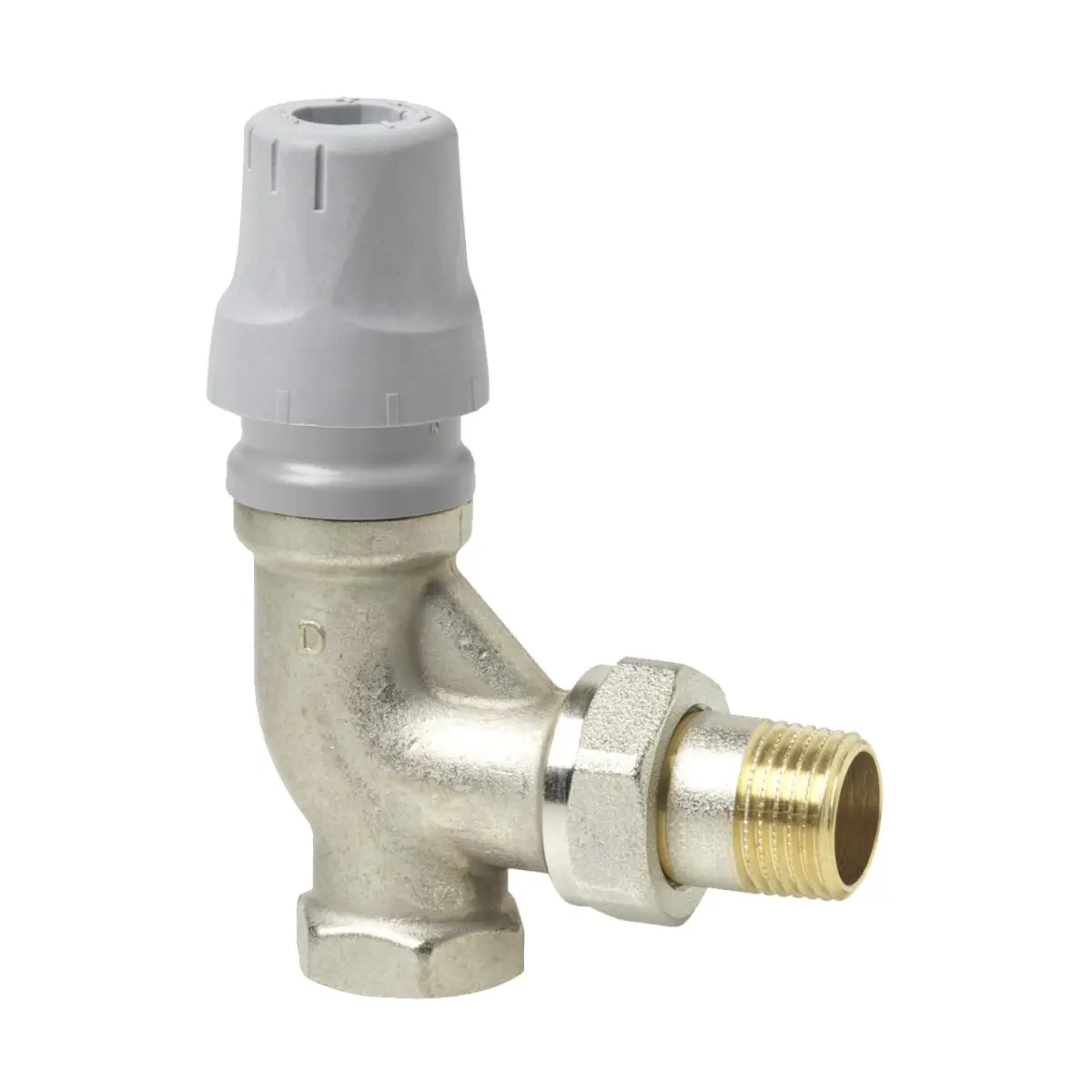

VPE110A-135 to zawór regulacyjny niezależny od ciśnienia (PICV) firmy Siemens – zawór grzejnikowy kątowy ze zintegrowanym regulatorem różnicy ciśnienia, przeznaczony do dwururowych instalacji grzewczych (grzejniki). Dzięki wbudowanej regulacji różnicy ciśnień zawór zapewnia automatyczne równoważenie dynamiczne i utrzymanie zadanego przepływu objętościowego (nastawa wstępna) w warunkach zmieniającego się ciśnienia różnicowego. Model VPE110A-135 jest wykonany w standardzie DIN 215 (seria D), w rozmiarze DN 10 z przyłączem 3/8".

Najważniejsze cechy

• Producent: Siemens
• Model: VPE110A-135
• Numer magazynowy: S55264-V168
• Typ: zawór grzejnikowy kątowy PICV (z wbudowanym regulatorem różnicy ciśnienia)
• Zastosowanie: dwururowe instalacje grzewcze (grzejniki) – indywidualna regulacja temperatury pomieszczeń
• Automatyczne równoważenie dynamiczne dzięki zintegrowanej regulacji różnicy ciśnień
• Wbudowana nastawa wstępna przepływu (ustawiana wartość to maksymalny przepływ)
• Zakres przepływu: 20…135 l/h
• Minimalne ciśnienie różnicowe Δpmin: 0,1 bar
• Maksymalne ciśnienie różnicowe Δpmax: 0,6 bar
• Położenie bez siłownika: zawór normalnie otwarty (NO) – trzpień wysunięty
• Montaż siłownika: M30 x 1,5

Zastosowanie

VPE110A-135 stosowany jest w instalacjach grzejnikowych 2-rurowych do regulacji temperatury w poszczególnych pomieszczeniach. Zintegrowany regulator różnicy ciśnień zapewnia wymaganą ilość ciepła oddawanego przez grzejnik w różnych warunkach pracy instalacji, a dzięki automatycznemu równoważeniu dynamicznemu eliminuje potrzebę stosowania zaworów podpionowych do hydraulicznego zrównoważenia.

Funkcje i działanie

Zawór PICV: regulacja przepływu + automatyczne zrównoważenie

• Zawór łączy funkcję regulacji przepływu objętościowego oraz regulatora ciśnienia do automatycznego zrównoważenia.
• Kompensuje wahania różnicy ciśnień z hydraulicznym odseparowaniem odbiorników.
• Woda nie może zawierać substancji organicznych.

Nastawa wstępna przepływu (V̇)

Zawór posiada nastawę wstępną, która pozwala wybrać wymagane objętościowe natężenie przepływu. Ustawiona wartość odpowiada maksymalnemu przepływowi.

• L: 20 l/h (Kv 0,06)
• 2: 30 l/h (Kv 0,09)
• 3: 50 l/h (Kv 0,16)
• 4: 70 l/h (Kv 0,22)
• H: 95 l/h (Kv 0,30)
• MAX: 135 l/h (Kv 0,43)

Tryb ręczny / odcięcie

• Zawór umożliwia ręczną regulację do odcięcia lub ręcznej obsługi instalacji (np. podczas budowy).
• Stałe natężenie przepływu jest zapewnione również w trybie ręcznym, niezależnie od różnicy ciśnienia.

Urządzenia współpracujące (siłowniki i głowice)

• Głowice termostatyczne: RTN..
• Siłowniki elektrotermiczne: STA..40.., STP..40..
• Siłowniki elektromechaniczne: SUA21/3.., SSA118.09HKN, SSA131.., SSA331.., SSA151.., SSA161.., SFA../18
• Siłownik bezprzewodowy (zasilany bateryjnie): SSA911.02ZB

Dane techniczne

• Ciśnienie nominalne: PN10
• Dopuszczalne czynniki: woda grzewcza lub woda zimna (zalecenie: jakość wody wg VDI 2035)
• Temperatura czynnika: 2…95 °C
• Dopuszczalne ciśnienie robocze: maks. 1000 kPa (10 bar)
• Ciśnienie testowe: 1600 kPa (16 bar)
• Minimalne ciśnienie różnicowe Δpmin: min. 10 kPa (0,1 bar)
• Maksymalne ciśnienie różnicowe Δpmax: maks. 60 kPa (0,6 bar)
• Siła sprężyny w punkcie zamknięcia: 35 N
• Skok nominalny: 2,5 mm
• Wymiar zamknięcia: 11,5 mm

Materiały

• Korpus zaworu: mosiądz, niklowany
• Pokrętło ochronne: polipropylen
• Membrany i uszczelki: EPDM

Przyłącza, montaż i wymiary

• Standard: DIN 215 (seria D)
• DN: 10
• Gwinty: gwint wewnętrzny Rp wg ISO 7-1, gwint zewnętrzny R wg ISO 7-1
• Przyłącze (cale): Rp 3/8", R 3/8"
• Montaż siłownika: M30 x 1,5
• Wymiary [mm]: A 101, B 76, C 52, D 22
• Waga: 0,26 kg (z opakowaniem)

Wskazówki do uruchomienia

• Zawory PICV muszą być otwarte podczas płukania i próby ciśnieniowej instalacji.
• Silne uderzenia ciśnienia mogą uszkodzić zamknięte zawory PICV.

Wyposażenie dodatkowe

• ATN6 (S55264-V187): pokrętło ręczne (opakowanie 10 szt.)
• ALE10 (BPZ:ALE10): manometr elektroniczny Δp, 7 bar
• ALE12 (S55264-V188): przyrząd do pomiaru różnicy ciśnienia, adapter z przewodem

Podsumowanie

Siemens VPE110A-135 to kątowy zawór grzejnikowy PICV z wbudowanym regulatorem różnicy ciśnienia, który ułatwia projektowanie i uruchamianie instalacji 2-rurowych dzięki dynamicznemu równoważeniu oraz nastawie wstępnej przepływu 20…135 l/h. Standard DIN 215 (D), DN 10 / 3/8" oraz przyłącze siłownika M30 x 1,5 pozwalają na wygodną współpracę z głowicami termostatycznymi i siłownikami Siemens wskazanymi do tego zastosowania.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: Siemens Acvatix VPE110A-135 – zawór regulacyjny niezależny od ciśnienia (PICV), zawór kątowy DN 10, gwint 3/8".
• Produkt jest przeznaczony do stosowania wyłącznie w 2-rurowych instalacjach grzewczych z grzejnikami, do indywidualnej regulacji pomieszczeń.
• Dopuszczalne medium: zimna woda lub niskotemperaturowa gorąca woda. Producent zaleca uzdatnianie wody zgodnie z VDI 2035. Woda musi być wolna od substancji organicznych.
• Zakres dopuszczalnej temperatury medium: od 2 °C do 95 °C.
• Dopuszczalne ciśnienie robocze: maks. 1000 kPa (10 bar). Ciśnienie próbne: 1600 kPa (16 bar).
• Dopuszczalna różnica ciśnień na zaworze: minimum 10 kPa (0,1 bar), maksimum 60 kPa (0,6 bar). Przekroczenie dopuszczalnych wartości może spowodować uszkodzenie zaworu lub nieprawidłową pracę instalacji.
• Podczas płukania instalacji i próby ciśnieniowej zawór PICV musi pozostawać w pozycji otwartej. Silne uderzenia ciśnienia mogą uszkodzić zamknięty zawór.
• Montaż, uruchomienie i dobór nastawy przepływu należy wykonywać zgodnie z instrukcją producenta oraz z uwzględnieniem właściwej pozycji montażowej dla zastosowanego siłownika lub głowicy.
• Zawór jest normalnie otwarty bez siłownika (NO), a trzpień zaworu jest wysunięty. Należy uwzględnić ten stan podczas montażu i uruchamiania instalacji.
• Produkt należy stosować wyłącznie z kompatybilnymi siłownikami wymienionymi przez producenta. Użytkownik odpowiada za prawidłowe działanie w przypadku zastosowania siłowników innych producentów.
• Produkt jest bezobsługowy. Zawór nie podlega naprawie – w przypadku uszkodzenia należy wymienić cały komplet.
• Nie wykonywać nieautoryzowanych modyfikacji ani nie otwierać zaworu. Nieuprawniona ingerencja powoduje utratę gwarancji i może wpłynąć na bezpieczeństwo działania.
• Korpus zaworu wykonano z mosiądzu niklowanego; osłona ochronna z polipropylenu; membrana i uszczelnienia z EPDM.
• Produkt podlega dyrektywie ciśnieniowej PED 2014/68/UE jako osprzęt ciśnieniowy. Dla tego wyrobu dokumentacja wskazuje brak oznakowania CE w ramach PED zgodnie z art. 4 ust. 3 (uznana praktyka inżynierska).
• Nie wyrzucać produktu z odpadami komunalnymi. Utylizację należy prowadzić zgodnie z lokalnymi, aktualnie obowiązującymi przepisami; poszczególne komponenty mogą wymagać specjalnego postępowania.
