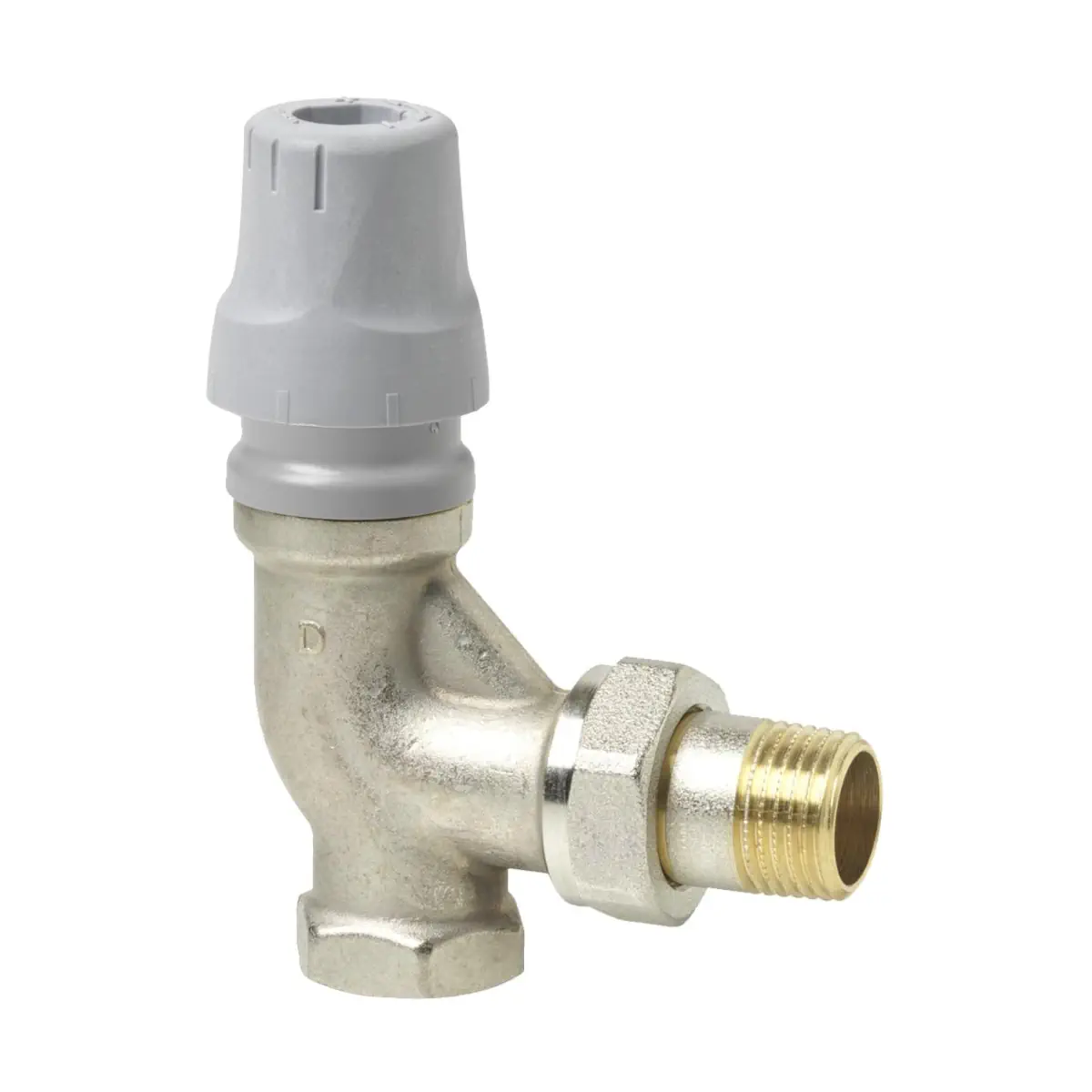

VPE220A-135 Zawór grzejnikowy PICV gwintowany kątowy, DN20, przepływ 20..135l/h, przyłącza Rp/R 3/4″, współpracuje z STA.. STP.. SSA.. SUA21/3.. SFA../18 RTN..

VPE220A-135 to zawór regulacyjny niezależny od ciśnienia (PICV) marki Siemens ACVATIX™ – zawór grzejnikowy kątowy z wbudowanym regulatorem różnicy ciśnienia, przeznaczony do dwururowych instalacji grzewczych (grzejniki) w celu indywidualnej regulacji temperatury w pomieszczeniach. Dzięki zintegrowanej regulacji różnicy ciśnień zawór zapewnia automatyczne równoważenie dynamiczne oraz stały, ustawiony przepływ, co upraszcza projektowanie instalacji i pomaga wyeliminować hałas wywołany przepływem.

Najważniejsze cechy

• Producent: Siemens
• Model: VPE220A-135
• Typ: zawór regulacyjny niezależny od ciśnienia (PICV), zawór kątowy do grzejników
• Numer magazynowy: S55264-V178
• Zastosowanie: dwururowe instalacje grzewcze (grzejniki) – regulacja temperatury w pomieszczeniach
• Automatyczne równoważenie dynamiczne dzięki wbudowanemu regulatorowi różnicy ciśnień
• Wbudowana nastawa wstępna przepływu objętościowego (ustawiana wartość odpowiada maks. przepływowi)
• Zakres natężenia przepływu: 20…135 l/h
• V̇max: 135 l/h
• Minimalne ciśnienie różnicowe Δpmin: 0,1 bar
• Maksymalne dopuszczalne ciśnienie różnicowe Δpmax: 0,6 bar
• Montaż siłownika / głowicy: M30 x 1,5

Zastosowanie

VPE220A-135 jest stosowany w dwururowych instalacjach grzewczych do grzejników w celu utrzymania wymaganej ilości ciepła oddawanej przez każdy grzejnik w różnych warunkach pracy instalacji. Zawór PICV ze zintegrowaną regulacją różnicy ciśnień nie wymaga stosowania zaworów podpionowych do hydraulicznego zrównoważenia instalacji, dlatego sprawdza się zarówno w nowych budynkach, jak i przy renowacji istniejących instalacji (np. z problemami hydraulicznymi).

Medium: dopuszczalna jest woda grzewcza lub woda zimna (zalecenie jakości wg VDI 2035). Woda nie może zawierać substancji organicznych.

Funkcje i działanie

• Regulacja i równoważenie: zawór łączy funkcję regulacji przepływu objętościowego oraz regulatora ciśnienia do automatycznego zrównoważenia.
• Kompensacja wahań ciśnienia: wbudowany regulator kompensuje wahania różnicy ciśnień, zapewniając hydrauliczne odseparowanie odbiorników.
• Nastawa wstępna przepływu: umożliwia wybór żądanego objętościowego natężenia przepływu; ustawiona wartość odpowiada maksymalnemu natężeniu przepływu.
• Tryb ręczny: ręczna regulacja do odcięcia lub ręcznej obsługi (np. podczas budowy); stałe natężenie przepływu jest zapewnione również w trybie ręcznym, niezależnie od różnicy ciśnień.
• Zawór NO (normalnie otwarty): bez siłownika zawór jest otwarty, a trzpień zaworu jest wysunięty.

Urządzenia współpracujące

• Głowice termostatyczne: RTN..
• Siłowniki elektrotermiczne: STA..40.., STP..40..
• Siłowniki elektromechaniczne: SUA21/3.., SSA118.09HKN, SSA131.., SSA331.., SSA151.., SSA161.., SFA../18
• Siłownik bezprzewodowy (zasilany bateryjnie): SSA911.02ZB

Dane techniczne

• Ciśnienie nominalne: PN10
• Dopuszczalne czynniki: woda grzewcza lub woda zimna (zalecenie: jakość wody wg VDI 2035)
• Temperatura czynnika: 2…95 °C
• Dopuszczalne ciśnienie robocze: maks. 1000 kPa (10 bar)
• Ciśnienie testowe: 1600 kPa (16 bar)
• Minimalne ciśnienie różnicowe Δpmin: min. 10 kPa (0,1 bar)
• Maksymalne ciśnienie różnicowe Δpmax: maks. 60 kPa (0,6 bar)
• Siła sprężyny w punkcie zamknięcia: 35 N
• Skok nominalny: 2,5 mm
• Wymiar zamknięcia: 11,5 mm
• Długość montażowa: EN 215
• Połączenia gwintowane: gwint wewnętrzny Rp wg ISO 7-1, gwint zewnętrzny R wg ISO 7-1, gwint G wg ISO 228-1
• Montaż siłownika / głowicy: M30 x 1,5

Materiały

• Korpus zaworu: mosiądz, niklowany
• Pokrętło ochronne: polipropylen
• Membrany i uszczelki: EPDM

Wymiary i przyłącza (VPE220A-135)

• DN: 20
• Gwint: 3/4"
• Wymiary [mm]: A = 88, B = 97, C = 63, D = 26
• Gwint [cal]: Rp = 3/4, R = 3/4
• Waga: 0,40 kg (z opakowaniem)

Uruchomienie i wskazówki

• Zawory PICV muszą być otwarte podczas płukania i próby ciśnieniowej instalacji.
• Silne uderzenia ciśnienia mogą uszkodzić zamknięte zawory PICV.
• Zawory PICV nie wymagają konserwacji; nie podlegają naprawie – w razie potrzeby należy je wymienić w całości.

Wyposażenie dodatkowe (opcjonalne)

• ATN6 (S55264-V187) – pokrętło ręczne (opakowanie 10 szt.)
• ALE10 (BPZ:ALE10) – manometr elektroniczny Δp, 7 bar
• ALE12 (S55264-V188) – przyrząd do pomiaru różnicy ciśnienia, adapter z przewodem

Podsumowanie

Siemens VPE220A-135 to kątowy zawór grzejnikowy PICV (DN 20 / 3/4") z wbudowanym regulatorem różnicy ciśnień oraz nastawą wstępną przepływu, zaprojektowany do dwururowych instalacji grzewczych. Zapewnia dynamiczne równoważenie i stabilny przepływ (20…135 l/h), upraszczając uruchomienie i pracę instalacji oraz wspierając cichą i przewidywalną regulację w pomieszczeniach.
