VPE120A-135 Zawór grzejnikowy PICV gwintowany kątowy, DN20, przepływ 20..135l/h, przyłącza Rp/R 3/4″, współpracuje z STA.. STP.. SSA.. SUA21/3.. SFA../18 RTN..

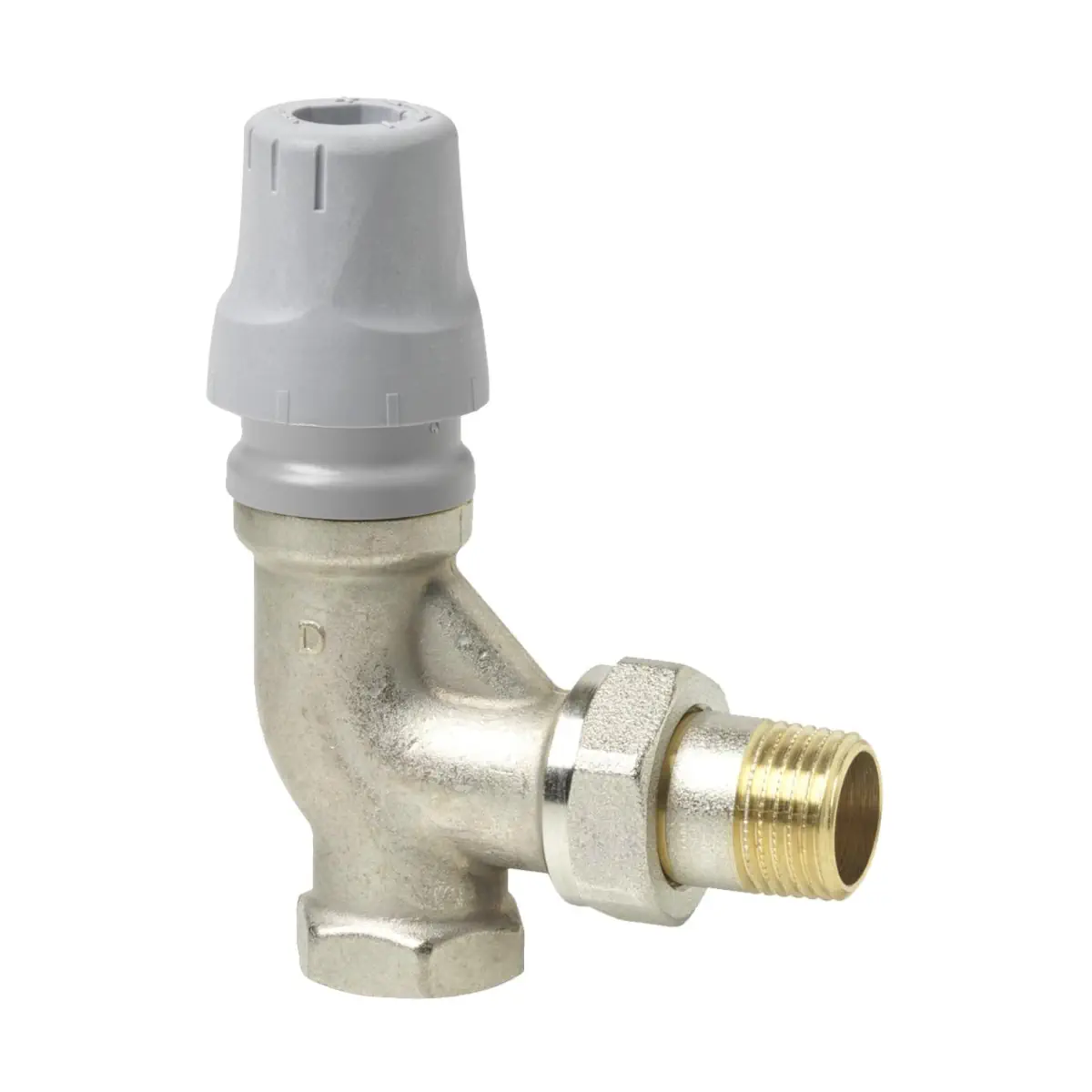

VPE120A-135 to kątowy zawór grzejnikowy PICV z serii Siemens ACVATIX™, wyposażony w wbudowany regulator różnicy ciśnienia oraz nastawę wstępną przepływu. Zawór przeznaczony jest do dwururowych instalacji grzewczych (grzejniki), gdzie zapewnia automatyczne równoważenie dynamiczne i stabilny przepływ przy zmiennych warunkach pracy instalacji. Model VPE120A-135 to wersja DIN 215 (seria D) w rozmiarze DN 20 z przyłączem 3/4".

Najważniejsze cechy

• Producent: Siemens
• Model: VPE120A-135
• Numer magazynowy: S55264-V170
• Typ: zawór regulacyjny niezależny od ciśnienia (PICV), grzejnikowy, kątowy
• Zastosowanie: dwururowe instalacje grzewcze (grzejniki) – regulacja temperatury w pomieszczeniach
• Automatyczne równoważenie dynamiczne dzięki zintegrowanej regulacji różnicy ciśnień
• Wbudowana nastawa wstępna przepływu objętościowego (ustawiana wartość odpowiada maks. przepływowi)
• Zakres natężenia przepływu: 20…135 l/h
• Minimalne ciśnienie różnicowe Δpmin: 0,1 bar
• Maksymalne ciśnienie różnicowe Δpmax: 0,6 bar
• Gwint montażu siłownika: M30 x 1,5

Zastosowanie

VPE120A-135 jest przeznaczony do indywidualnej regulacji temperatury na grzejnikach w dwururowych instalacjach grzewczych. Zintegrowany regulator różnicy ciśnień pomaga utrzymać wymagane warunki przepływu na odbiorniku i ogranicza potrzebę stosowania zaworów podpionowych do hydraulicznego zrównoważenia instalacji. Zawór nadaje się zarówno do nowych budynków, jak i do renowacji istniejących instalacji, w tym instalacji z problemami hydraulicznymi.

Budowa i działanie

Zawór łączy funkcję zaworu regulacyjnego (oddziaływanie na przepływ objętościowy) oraz regulatora ciśnienia (automatyczne zrównoważenie).

• Kompensacja wahań różnicy ciśnień z całkowitym hydraulicznym odseparowaniem odbiorników.
• Ręczna regulacja do odcięcia lub ręcznej obsługi instalacji (np. podczas budowy); stały przepływ jest zapewniony również w trybie ręcznym, niezależnie od różnicy ciśnienia.
• Zawór bez siłownika: jest otwarty (normalnie otwarty, NO), a trzpień zaworu jest wysunięty.

Nastawa przepływu (wstępna)

Zawór VPE120A-135 posiada nastawę wstępną umożliwiającą wybór wymaganego objętościowego natężenia przepływu V̇. Ustawiona wartość V̇ odpowiada maksymalnemu natężeniu przepływu.

• Zakres przepływu: 20…135 l/h
• Wskazówka projektowa: woda nie może zawierać substancji organicznych.

Urządzenia współpracujące

• Głowice termostatyczne: RTN..
• Siłowniki elektrotermiczne: STA..40.., STP..40..
• Siłowniki elektromechaniczne: SUA21/3.., SSA118.09HKN, SSA131.., SSA331.., SSA151.., SSA161.., SFA../18
• Siłownik bezprzewodowy (zasilany bateryjnie): SSA911.02ZB

Wyposażenie dodatkowe

• ATN6 (S55264-V187) – pokrętło ręczne (opakowanie 10 szt.)
• ALE10 (BPZ:ALE10) – manometr elektroniczny Δp, 7 bar
• ALE12 (S55264-V188) – przyrząd do pomiaru różnicy ciśnienia, adapter z przewodem

Dane techniczne (VPE120A-135)

• Ciśnienie nominalne: PN10
• Dopuszczalne czynniki: woda grzewcza lub woda zimna (zalecenie: jakość wody wg VDI 2035)
• Temperatura czynnika: 2…95 °C
• Dopuszczalne ciśnienie robocze: maks. 1000 kPa (10 bar)
• Ciśnienie testowe: 1600 kPa (16 bar)
• Minimalne ciśnienie różnicowe Δpmin: min. 10 kPa (0,1 bar)
• Maksymalne ciśnienie różnicowe Δpmax: maks. 60 kPa (0,6 bar)
• Siła sprężyny w punkcie zamknięcia: 35 N
• Skok nominalny: 2,5 mm
• Wymiar zamknięcia: 11,5 mm
• Połączenia gwintowane: gwint wewnętrzny Rp wg ISO 7-1, gwint zewnętrzny R wg ISO 7-1, gwint G wg ISO 228-1
• Montaż siłownika: M30 x 1,5

Materiały

• Korpus zaworu: mosiądz, niklowany
• Pokrętło ochronne: polipropylen
• Membrany i uszczelki: EPDM

Wymiary i przyłącza (VPE120A-135)

• DN: 20
• Wymiary [mm]: A = 110, B = 92, C = 66, D = 29
• Gwint [cale]: Rp = 3/4, R = 3/4
• Waga: 0,42 kg (z opakowaniem)

Montaż i uruchomienie

• Podczas płukania i próby ciśnieniowej instalacji zawory PICV muszą być otwarte.
• Silne uderzenia ciśnienia mogą uszkodzić zamknięte zawory PICV.

Podsumowanie

Siemens VPE120A-135 to kątowy zawór grzejnikowy PICV (DN 20, 3/4") z wbudowanym regulatorem różnicy ciśnienia i nastawą wstępną przepływu, zaprojektowany do dwururowych instalacji grzewczych. Zapewnia dynamiczne równoważenie, stabilną pracę oraz prostsze projektowanie instalacji dzięki ograniczeniu potrzeby dodatkowego zrównoważenia hydraulicznego.

Pliki do pobrania:
VPE120A-135 Karta katalogowa
