VPE115A-135 Zawór grzejnikowy PICV gwintowany kątowy, DN15, przepływ 20..135l/h, przyłącza Rp/R 1/2″, współpracuje z STA.. STP.. SSA.. SUA21/3.. SFA../18 RTN..

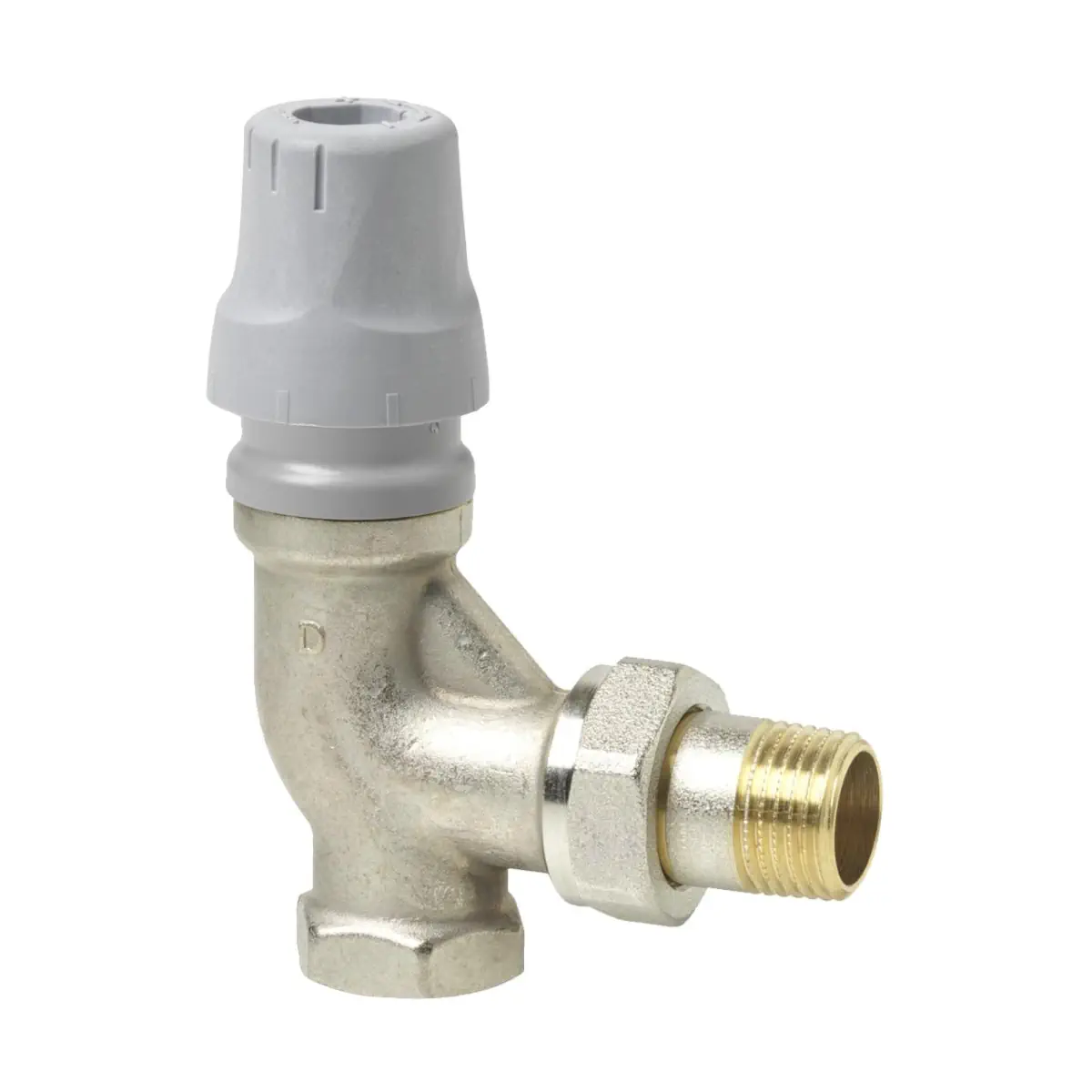

VPE115A-135 to kątowy zawór grzejnikowy niezależny od ciśnienia (PICV) z serii ACVATIX™, wyposażony we wbudowany regulator różnicy ciśnienia oraz nastawę wstępną przepływu. Zawór przeznaczony jest do dwururowych instalacji grzewczych (grzejniki) i zapewnia automatyczne równoważenie dynamiczne oraz stabilny, zadany przepływ w szerokim zakresie warunków pracy. Model VPE115A-135 jest wykonaniem DIN 215 (seria D), w rozmiarze DN 15 z przyłączem 1/2".

Najważniejsze cechy

• Producent: Siemens
• Model: VPE115A-135
• Typ: kątowy zawór regulacyjny niezależny od ciśnienia (PICV) do grzejników
• Numer magazynowy: S55264-V169
• Zastosowanie: dwururowe instalacje grzewcze – indywidualna regulacja temperatury w pomieszczeniach
• Automatyczne równoważenie dynamiczne dzięki zintegrowanej regulacji różnicy ciśnień
• Wbudowana nastawa wstępna objętościowego natężenia przepływu
• Zakres przepływu: 20…135 l/h (maks. 135 l/h)
• Minimalne ciśnienie różnicowe Δpmin: 0,1 bar
• Maksymalne ciśnienie różnicowe Δpmax: 0,6 bar
• Wersja (standard): DIN 215 seria D
• Rozmiar nominalny: DN 15
• Przyłącze: 1/2"
• Montaż siłownika: M30 x 1,5

Zastosowanie

VPE115A-135 jest zaworem PICV do dwururowych instalacji grzewczych (grzejniki), stosowanym do indywidualnej regulacji temperatury w poszczególnych pomieszczeniach. Zintegrowana regulacja różnicy ciśnień zapewnia wymaganą ilość ciepła oddawanego z każdego grzejnika w różnych warunkach pracy i ogranicza potrzebę stosowania zaworów podpionowych do hydraulicznego zrównoważenia instalacji.

Funkcje i działanie

• Zawór NO (normalnie otwarty): zawór bez siłownika jest otwarty, a trzpień zaworu jest wysunięty.
• Kompensacja wahań różnicy ciśnień: wbudowany regulator stabilizuje przepływ w zakresie pracy zaworu (Δpmin…Δpmax).
• Hydrauliczne odseparowanie odbiorników: kompensacja wahań różnicy ciśnień z całkowitym hydraulicznym odseparowaniem odbiorników.
• Ręczna regulacja: możliwość odcięcia lub ręcznej obsługi instalacji (np. podczas budowy); stałe natężenie przepływu jest zapewnione również w trybie ręcznym, niezależnie od różnicy ciśnienia.

Nastawa przepływu (wbudowana nastawa wstępna)

Zawór posiada nastawę wstępną umożliwiającą wybór żądanego objętościowego natężenia przepływu. Ustawiona wartość odpowiada maksymalnemu natężeniu przepływu dla danego nastawu.

• Dostępne nastawy: L, 2, 3, 4, H, MAX
• Przepływ dla siłowników: 20 / 30 / 50 / 70 / 95 / 135 l/h (odpowiednio dla L / 2 / 3 / 4 / H / MAX)
• Kv dla siłowników: 0,06 / 0,09 / 0,16 / 0,22 / 0,30 / 0,43 (odpowiednio dla L / 2 / 3 / 4 / H / MAX)

Uwaga projektowa: woda nie może zawierać substancji organicznych.

Dane techniczne

• Ciśnienie nominalne: PN10
• Dopuszczalne czynniki: woda grzewcza lub woda zimna (zalecenie: jakość wody wg VDI 2035)
• Temperatura czynnika: 2…95 °C
• Dopuszczalne ciśnienie robocze: maks. 1000 kPa (10 bar)
• Ciśnienie testowe: 1600 kPa (16 bar)
• Maksymalne ciśnienie różnicowe Δpmax: maks. 60 kPa (0,6 bar)
• Minimalne ciśnienie różnicowe Δpmin: min. 10 kPa (0,1 bar)
• Siła sprężyny w punkcie zamknięcia: 35 N
• Skok nominalny: 2,5 mm
• Wymiar zamknięcia: 11,5 mm

Materiały i wykonanie

• Korpus zaworu: mosiądz, niklowany
• Pokrętło ochronne: polipropylen
• Membrany i uszczelki: EPDM
• Długość montażowa: EN 215
• Połączenia gwintowane: gwint wewnętrzny Rp wg ISO 7-1, gwint zewnętrzny R wg ISO 7-1, gwint G wg ISO 228-1
• Montaż siłownika: M30 x 1,5

Wymiary i przyłącza (VPE115A-135)

• DN: 15
• Wymiary [mm]: A = 108, B = 83, C = 58, D = 26
• Gwint [cale]: Rp = 1/2", R = 1/2"
• Waga (z opakowaniem): 0,31 kg

Urządzenia współpracujące

• Głowice termostatyczne: RTN..
• Siłowniki elektrotermiczne: STA..40.., STP..40..
• Siłowniki elektromechaniczne: SUA21/3..
• Siłowniki elektromechaniczne: SSA118.09HKN
• Siłowniki elektromechaniczne: SSA131.., SSA331..
• Siłowniki elektromechaniczne: SSA151.., SSA161..
• Siłownik bezprzewodowy (zasilany bateryjnie): SSA911.02ZB
• Siłowniki elektromechaniczne: SFA../18

Wyposażenie dodatkowe

• ATN6 (S55264-V187): pokrętło ręczne (opakowanie 10 szt.)
• ALE10 (BPZ:ALE10): manometr elektroniczny Δp, 7 bar
• ALE12 (S55264-V188): przyrząd do pomiaru różnicy ciśnienia, adapter z przewodem

Podsumowanie

Siemens VPE115A-135 to kątowy zawór grzejnikowy PICV (DN 15, 1/2") z wbudowanym regulatorem różnicy ciśnienia i nastawą wstępną przepływu w zakresie 20…135 l/h. Zapewnia dynamiczne równoważenie instalacji, stabilny przepływ oraz wygodną konfigurację poprzez nastawy L…MAX, a dzięki przyłączu M30 x 1,5 może współpracować z szeroką gamą głowic termostatycznych i siłowników.
