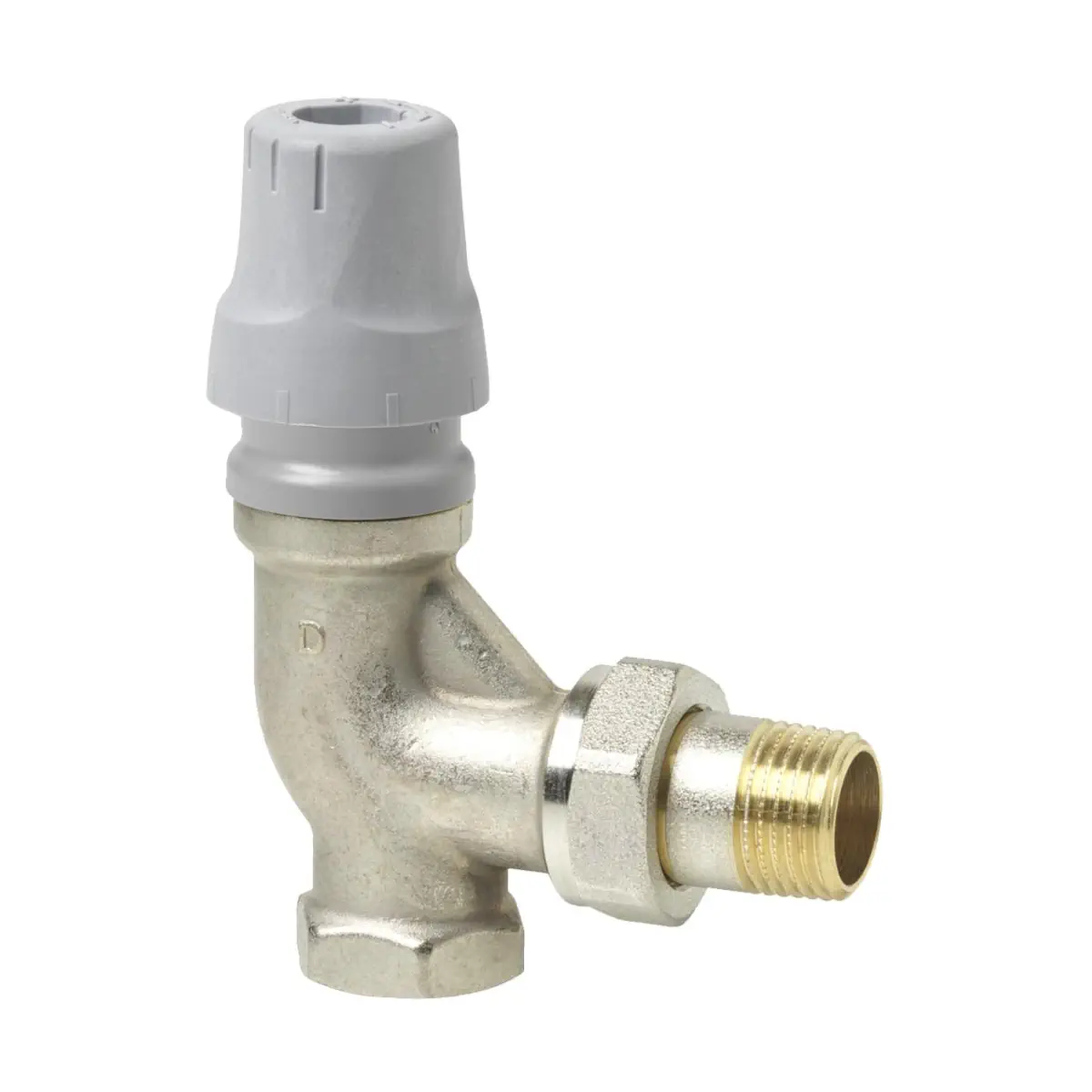

VPE210A-135 Zawór grzejnikowy PICV gwintowany kątowy, DN10, przepływ 20..135l/h, przyłącza Rp/R 3/8″, współpracuje z STA.. STP.. SSA.. SUA21/3.. SFA../18 RTN..

VPE210A-135 to zawór regulacyjny niezależny od ciśnienia (PICV) marki Siemens ACVATIX™, w wykonaniu kątowym, przeznaczony do dwururowych instalacji grzewczych (grzejników). Zawór posiada wbudowany regulator różnicy ciśnienia oraz nastawę wstępną przepływu, dzięki czemu zapewnia automatyczne, dynamiczne równoważenie i stabilny przepływ w szerokim zakresie warunków pracy instalacji.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VPE210A-135
• Numer magazynowy: S55264-V176
• Typ: zawór grzejnikowy PICV (z wbudowanym regulatorem różnicy ciśnienia), wykonanie kątowe
• Zastosowanie: dwururowe instalacje grzewcze (grzejniki) – indywidualna regulacja temperatury w pomieszczeniach
• Automatyczne równoważenie dynamiczne (kompensacja wahań różnicy ciśnień)
• Wbudowana nastawa wstępna przepływu objętościowego (ustawiana wartość odpowiada maksymalnemu przepływowi)
• Brak hałasu spowodowanego przepływem (cecha wynikająca z pracy PICV)
• Standard: DIN 215, wersja F
• DN: 10
• Gwint: 3/8"
• Zakres przepływu: 20…135 l/h
• Minimalne ciśnienie różnicowe Δpmin: 0,1 bar
• Maksymalne ciśnienie różnicowe Δpmax: 0,6 bar
• V̇max: 135 l/h
• Montaż siłownika / głowicy: M30 x 1,5

Zastosowanie

VPE210A-135 stosowany jest w dwururowych instalacjach grzewczych do zasilania grzejników i regulacji temperatury w pomieszczeniach. Dzięki zintegrowanej regulacji różnicy ciśnień zawór zapewnia wymaganą ilość ciepła oddawaną przez grzejnik w różnych warunkach pracy instalacji i może być stosowany zarówno w nowych budynkach, jak i podczas renowacji instalacji z problemami hydraulicznymi.

Woda nie może zawierać substancji organicznych.

Funkcje i działanie

• Zawór bez siłownika jest otwarty (NO): trzpień zaworu jest wysunięty.
• Budowa PICV: zawór regulacyjny wpływający na przepływ objętościowy oraz regulator ciśnienia do automatycznego zrównoważenia.
• Kompensacja wahań różnicy ciśnień: z całkowitym hydraulicznym odseparowaniem odbiorników.
• Ręczna regulacja: możliwość odcięcia lub ręcznej obsługi instalacji grzewczej (np. podczas budowy); stałe natężenie przepływu jest zapewnione również w trybie ręcznym, niezależnie od różnicy ciśnienia.

Nastawa wstępna przepływu

Zawór VPE210A-135 posiada nastawę wstępną, która umożliwia wybór żądanego objętościowego natężenia przepływu V̇ w zakresie 20…135 l/h. Ustawiona wartość odpowiada maksymalnemu natężeniu przepływu.

Urządzenia współpracujące

• Głowice termostatyczne: RTN..
• Siłowniki elektrotermiczne: STA..40.., STP..40..
• Siłowniki elektromechaniczne: SUA21/3.., SSA118.09HKN, SSA131.., SSA331.., SSA151.., SSA161.., SFA../18
• Siłownik bezprzewodowy (zasilany bateryjnie): SSA911.02ZB

Dane techniczne

• Ciśnienie nominalne: PN10
• Dopuszczalne czynniki: woda grzewcza lub woda zimna (zalecenie: jakość wody wg VDI 2035)
• Temperatura czynnika: 2…95 °C
• Dopuszczalne ciśnienie robocze: maks. 1000 kPa (10 bar)
• Minimalne ciśnienie różnicowe Δpmin: min. 10 kPa (0,1 bar)
• Maksymalne ciśnienie różnicowe Δpmax: maks. 60 kPa (0,6 bar)
• Ciśnienie testowe: 1600 kPa (16 bar)
• Siła sprężyny w punkcie zamknięcia: 35 N
• Skok nominalny: 2,5 mm
• Wymiar zamknięcia: 11,5 mm
• Montaż siłownika / głowicy: M30 x 1,5

Materiały

• Korpus zaworu: mosiądz, niklowany
• Pokrętło ochronne: polipropylen
• Membrany i uszczelki: EPDM

Przyłącza i wymiary (VPE210A-135)

• Połączenia gwintowane: gwint wewnętrzny Rp wg ISO 7-1, gwint zewnętrzny R wg ISO 7-1, gwint G wg ISO 228-1
• Gwint [cale]: Rp 3/8", R 3/8"
• Wymiary [mm]: A = 88, B = 75, C = 49, D = 20
• Waga: 0,26 kg (z opakowaniem)
• Długość montażowa: EN 215

Uruchomienie i eksploatacja

• Zawory PICV muszą być otwarte podczas płukania i próby ciśnieniowej instalacji; silne uderzenia ciśnienia mogą uszkodzić zamknięte zawory PICV.
• Konserwacja: zawory PICV nie wymagają konserwacji.
• Naprawa: zawory nie podlegają naprawie – w razie potrzeby należy je wymienić w całości.

Podsumowanie

Siemens VPE210A-135 (S55264-V176) to kątowy zawór grzejnikowy PICV DN 10 z wbudowanym regulatorem różnicy ciśnienia oraz nastawą wstępną przepływu w zakresie 20…135 l/h. Zapewnia dynamiczne równoważenie instalacji, stabilny przepływ i wygodną współpracę z głowicami termostatycznymi oraz siłownikami montowanymi na standard M30 x 1,5.
