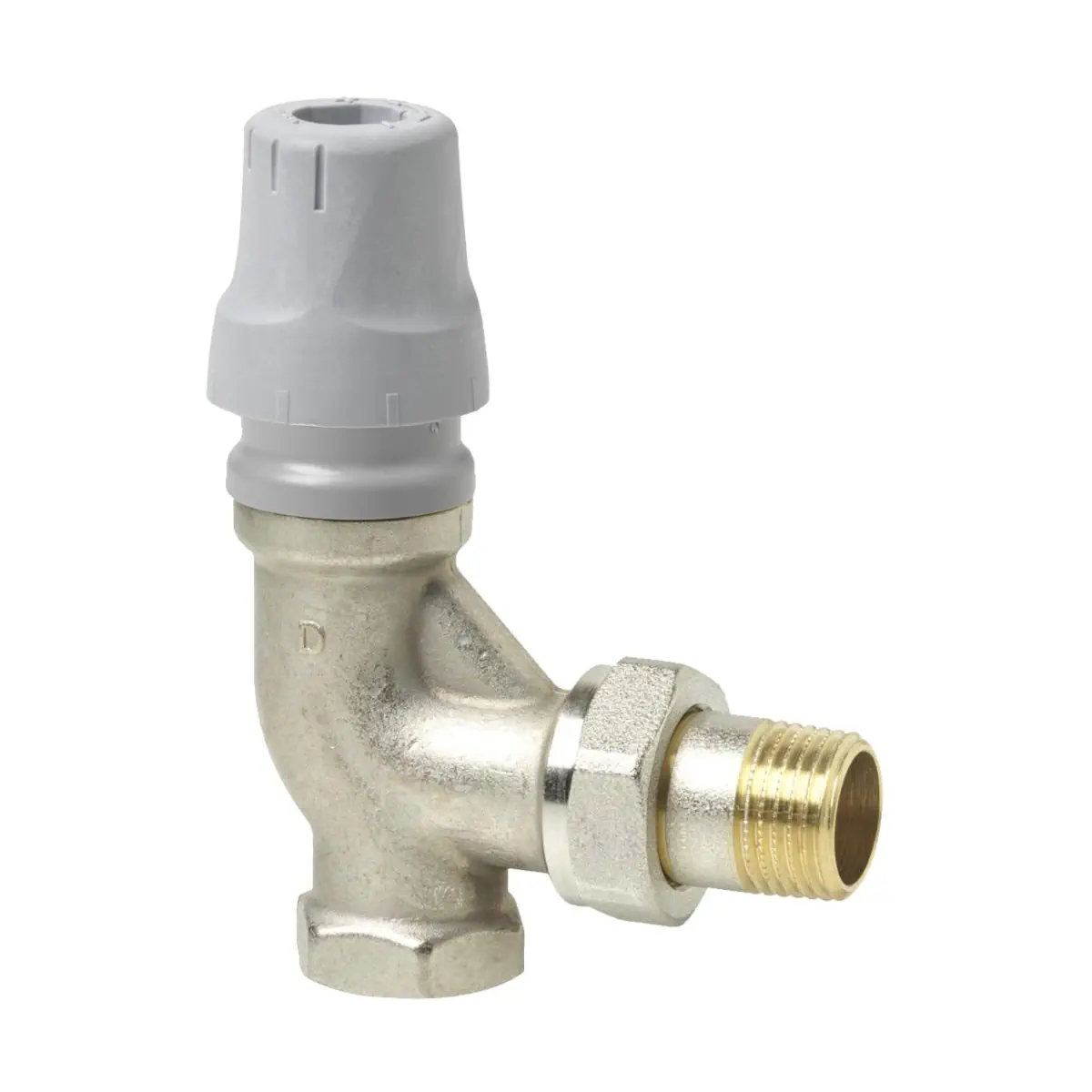

VPE215A-135 Zawór grzejnikowy PICV gwintowany kątowy, DN15, przepływ 20..135l/h, przyłącza Rp/R 1/2″, współpracuje z STA.. STP.. SSA.. SUA21/3.. SFA../18 RTN..

VPE215A-135 to kątowy zawór grzejnikowy PICV (zawór regulacyjny niezależny od ciśnienia) z serii ACVATIX™ firmy Siemens, wyposażony w wbudowany regulator różnicy ciśnienia oraz nastawę wstępną przepływu. Przeznaczony jest do dwururowych instalacji grzewczych (grzejniki) w celu indywidualnej regulacji temperatury w pomieszczeniach. Dzięki automatycznej kompensacji wahań ciśnienia różnicowego zawór zapewnia dynamiczne równoważenie i pomaga eliminować hałas spowodowany przepływem.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VPE215A-135
• Numer magazynowy: S55264-V177
• Typ: zawór grzejnikowy kątowy, PICV (z wbudowanym regulatorem różnicy ciśnienia)
• Zastosowanie: dwururowe instalacje grzewcze (grzejniki), regulacja temperatury w pomieszczeniach
• Automatyczne równoważenie dynamiczne dzięki zintegrowanej regulacji różnicy ciśnienia
• Wbudowana nastawa wstępna przepływu (ustawiana wartość odpowiada maks. natężeniu przepływu)
• Zakres natężenia przepływu: 20…135 l/h
• Minimalne ciśnienie różnicowe Δp_min: 0,1 bar
• Maksymalne ciśnienie różnicowe Δp_max: 0,6 bar
• Wielkość nominalna: DN 15
• Standard: DIN 215, wersja F
• Montaż siłownika: M30 x 1,5

Zastosowanie

VPE215A-135 jest przeznaczony do dwururowych instalacji grzewczych (grzejniki) i służy do indywidualnej regulacji temperatury w pomieszczeniach. Zintegrowana regulacja różnicy ciśnień pomaga utrzymać wymagane oddawanie ciepła z grzejnika w zmiennych warunkach pracy oraz ogranicza potrzebę stosowania zaworów podpionowych do hydraulicznego zrównoważenia instalacji. Rozwiązanie sprawdza się zarówno w nowych budynkach, jak i podczas renowacji istniejących instalacji (np. z problemami hydraulicznymi).

Funkcje i działanie

Zawór PICV: regulacja przepływu + automatyczne zrównoważenie

• Zawór łączy funkcję regulacji przepływu objętościowego oraz regulatora ciśnienia do automatycznego zrównoważenia.
• Kompensuje wahania różnicy ciśnień z całkowitym hydraulicznym odseparowaniem odbiorników.

Nastawa wstępna przepływu

• Zawór posiada nastawę wstępną umożliwiającą dobór żądanego objętościowego natężenia przepływu V̇.
• Ustawiona wartość V̇ odpowiada maksymalnemu natężeniu przepływu.

Pozycja bez siłownika

• Zawór bez siłownika jest otwarty (normalnie otwarty), a trzpień zaworu jest wysunięty.

Ręczna regulacja / odcięcie

• Możliwa jest ręczna regulacja do odcięcia lub ręcznej obsługi instalacji grzewczej (np. podczas budowy).
• Stałe natężenie przepływu jest zapewnione również w trybie ręcznym, niezależnie od różnicy ciśnienia.

Nastawy przepływu (wbudowana regulacja wstępna)

Dla siłowników: STA..40.., STP..40.., SUA21/3.., SSA131.., SSA331.., SSA151.., SSA161.., SSA911.02ZB, SFA../18

• L: 20 l/h (K_v 0,06)
• 2: 30 l/h (K_v 0,09)
• 3: 50 l/h (K_v 0,16)
• 4: 70 l/h (K_v 0,22)
• H: 95 l/h (K_v 0,30)
• MAX: 135 l/h (K_v 0,43)

Dla głowic termostatycznych: RTN51.., RTN71.., RTN81.. (V̇ w zależności od nastawy wstępnej)

• L: RTN51.. 18/20 l/h (Xp1/Xp2)  |  RTN71.., RTN81.. 19/20 l/h (Xp1/Xp2)
• 2: RTN51.. 27/30 l/h (Xp1/Xp2)  |  RTN71.., RTN81.. 28/30 l/h (Xp1/Xp2)
• 3: RTN51.. 30/48 l/h (Xp1/Xp2)  |  RTN71.., RTN81.. 40/49 l/h (Xp1/Xp2)
• 4: RTN51.. 51/65 l/h (Xp1/Xp2)  |  RTN71.., RTN81.. 53/66 l/h (Xp1/Xp2)
• H: RTN51.. 57/85 l/h (Xp1/Xp2)  |  RTN71.., RTN81.. 60/88 l/h (Xp1/Xp2)
• MAX: RTN51.. 65/110 l/h (Xp1/Xp2)  |  RTN71.., RTN81.. 70/115 l/h (Xp1/Xp2)

Dane techniczne

• Ciśnienie nominalne: PN10
• Dopuszczalne czynniki: woda grzewcza lub woda zimna (zalecenie: jakość wody wg VDI 2035)
• Temperatura czynnika: 2…95 °C
• Dopuszczalne ciśnienie robocze: maks. 1000 kPa (10 bar)
• Maksymalne ciśnienie różnicowe Δp_max: maks. 60 kPa (0,6 bar)
• Minimalne ciśnienie różnicowe Δp_min: min. 10 kPa (0,1 bar)
• Ciśnienie testowe: 1600 kPa (16 bar)
• Siła sprężyny w punkcie zamknięcia: 35 N
• Skok nominalny: 2,5 mm
• Wymiar zamknięcia: 11,5 mm
• Montaż siłownika: M30 x 1,5

Materiały

• Korpus zaworu: mosiądz, niklowany
• Pokrętło ochronne: polipropylen
• Membrany i uszczelki: EPDM

Przyłącza i wymiary (VPE215A-135)

• Gwint: 1/2"
• Połączenia gwintowane: gwint wewnętrzny Rp wg ISO 7-1, gwint zewnętrzny R wg ISO 7-1, gwint G wg ISO 228-1
• Wymiary [mm]: A = 88, B = 82, C = 53, D = 23
• Waga: 0,30 kg (z opakowaniem)

Urządzenia współpracujące

• Głowice termostatyczne: RTN..
• Siłowniki elektrotermiczne: STA..40.., STP..40..
• Siłowniki elektromechaniczne: SUA21/3..
• Siłowniki elektromechaniczne: SSA118.09HKN
• Siłowniki elektromechaniczne: SSA131.., SSA331..
• Siłowniki elektromechaniczne: SSA151.., SSA161..
• Siłownik bezprzewodowy (zasilany bateryjnie): SSA911.02ZB
• Siłowniki elektromechaniczne: SFA../18

Montaż i uruchomienie

• Płukanie i próba ciśnieniowa: zawory PICV muszą być otwarte podczas płukania i próby ciśnieniowej instalacji; silne uderzenia ciśnienia mogą uszkodzić zamknięte zawory.
• Wymagania dla medium: woda nie może zawierać substancji organicznych.

Konserwacja i serwis

• Zawory PICV nie wymagają konserwacji.
• Zawory nie podlegają naprawie – w razie uszkodzenia należy je wymienić w całości.

Podsumowanie

Siemens VPE215A-135 to kątowy zawór grzejnikowy PICV DN 15 z wbudowaną regulacją różnicy ciśnienia i nastawą wstępną przepływu 20…135 l/h. Zapewnia dynamiczne równoważenie instalacji dwururowej, stabilny przepływ przy zmiennych warunkach oraz wygodną współpracę z głowicami termostatycznymi i siłownikami z przyłączem M30 x 1,5.

Pliki do pobrania:
VPE215A-135 Karta katalogowa
