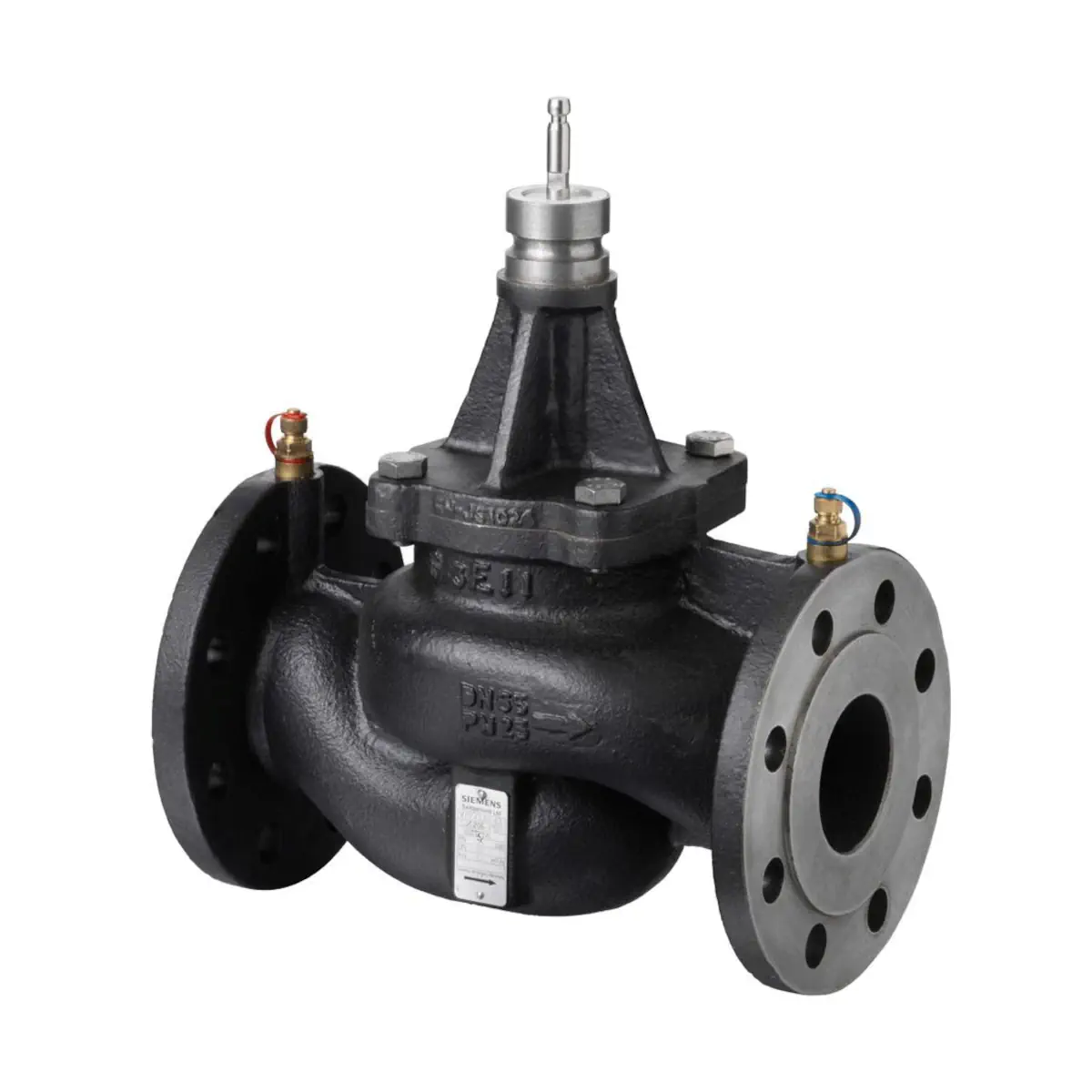

VPF53.125F135 Zawór Kombi kołnierzowy z żeliwa, PN25, DN125, V100 135 m3/h

VPF53.125F135 to kołnierzowy niezależny od ciśnienia zawór regulacyjny (PICV) z serii Siemens ACVATIX™, przeznaczony do pracy w obiegach zamkniętych instalacji HVAC oraz ciepłowniczych. Zawór posiada wbudowany regulator różnicy ciśnienia (DPR) oraz mechanizm nastawy przepływu (ograniczenie przepływu maksymalnego) ze skalą, co pozwala utrzymać stabilny przepływ mimo wahań ciśnienia w układzie.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VPF53.125F135
• Typ: zawór PICV kołnierzowy z wbudowanym regulatorem różnicy ciśnienia (DPR)
• Ciśnienie nominalne: PN25
• Średnica nominalna: DN125
• Charakterystyka: liniowa (wg VDI / VDE 2173)
• Kierunek działania: normalnie otwarty (wciśnij, żeby zamknąć)
• Nominalny przepływ (V100): 135 m³/h
• Najmniejszy nastawialny przepływ (Vmin): 23 m³/h
• Skok nominalny: 40 mm
• Punkty pomiaru ciśnienia P/T: p1 (wlot A, czerwona opaska) oraz p3 (wylot B, niebieska opaska)

Zastosowanie

• Instalacje grzewcze, wentylacyjne i klimatyzacyjne oraz ciepłownicze – jako zawór regulacyjny.
• Obiegi zamknięte.
• Czynniki: niskotemperaturowa i średniotemperaturowa woda grzejna, woda chłodnicza, woda z dodatkami przeciwzamrożeniowymi (zalecenie jakości wody wg VDI 2035).

Zasada działania (PICV)

VPF53.125F135 łączy w jednej armaturze trzy funkcje:

• zawór regulacyjny do modulacji przepływu (z siłownikiem),
• nastawę przepływu obliczeniowego (ograniczenie przepływu maksymalnego) ze skalą,
• regulator różnicy ciśnienia (DPR), który utrzymuje stabilną pracę zaworu mimo wahań ciśnienia w instalacji.

Nastawa przepływu (ograniczenie przepływu maksymalnego)

• Wymagany maksymalny przepływ ustawia się na pierścieniu ze skalą nastawy.
• Identyczne nastawy wstępne zapewniają identyczne natężenie przepływu.
• Zalecenie montażowe: nie ustawiać nastawy poniżej wartości „0.6”.

Punkty pomiaru ciśnienia P/T

Zawór wyposażony jest w punkty P/T do pomiaru i monitorowania różnicy ciśnienia na zaworze:

• p1 – przyłącze P/T na wlocie A (czerwona opaska),
• p3 – przyłącze P/T na wylocie B (niebieska opaska).

Do pomiarów może być stosowany elektroniczny manometr ALE10 (wyposażenie dodatkowe).

Siłowniki współpracujące

• Zawór może współpracować z siłownikami elektromechanicznymi SAV..P.. lub SQV..P...
• Zawór i siłownik zamawiane są oddzielnie.

Dane techniczne (wybrane)

• Ciśnienie nominalne: PN25 (wg EN 1333)
• Dopuszczalne ciśnienie robocze: 2500 kPa (25 bar)
• Temperatura czynnika (PN25, DN125): 1…120°C
• Poziom nieszczelności: klasa IV (0…0.01% przepływu objętościowego V100) wg EN 1349
• Stosunek regulacji: 1:100
• Średnia dokładność przepływu (DN 100…150): ±10% od Δpmin do 105 kPa; ±5% od 105…600 kPa
• Cicha praca: niski poziom hałasu przy różnicy ciśnienia nieprzekraczającej 150 kPa
• Ograniczenie eksploatacyjne: ciśnienie różnicowe w kanale regulacyjnym zaworu nie może przekroczyć 600 kPa
• Połączenia kołnierzowe: ISO 7005-2
• Punkty pomiaru ciśnienia (P/T): G ¼ cala (połączenie), wskazówki pomiarowe 2 mm × 40 mm

Minimalna różnica ciśnienia (Δpmin) a nastawa przepływu

Wymagana minimalna różnica ciśnienia Δpmin zależy od ustawionego przepływu i powinna być dobrana na podstawie tabel przepływu / nastaw (z interpolacją wartości pośrednich). Dla modelu VPF53.125F135 (zakres nastawy do V100 = 135 m³/h) wartości Δpmin mieszczą się w zakresie:

• ok. 27.0 kPa (dla przepływu 23 m³/h),
• do 53 kPa (dla przepływu 135 m³/h).

Dostawa i montaż

• Zawory, siłowniki i wyposażenie dodatkowe są pakowane i dostarczane w oddzielnych opakowaniach.
• Zawór dostarczany jest bez przeciwkołnierzy i bez uszczelek.
• Wskazany kierunek przepływu (strzałka na korpusie zaworu) jest obowiązkowy.
• Zalecenie: przed zaworem zastosować filtr siatkowy lub osadnik zanieczyszczeń oraz usunąć brud i opiłki z instalacji.
• Nie izolować wspornika siłownika – wymagana jest cyrkulacja powietrza.
• Fabryczne położenie zaworu (bez siłownika) = ZAMKNIĘTY.

Podsumowanie

Siemens VPF53.125F135 to kołnierzowy zawór PICV PN25 DN125 z wbudowanym regulatorem różnicy ciśnienia, umożliwiający stabilną regulację przepływu w obiegach zamkniętych HVAC i ciepłowniczych. Nastawa przepływu maksymalnego w zakresie 23…135 m³/h oraz punkty pomiarowe P/T ułatwiają uruchomienie i kontrolę pracy instalacji.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt VPF53.125F135 posiada zgodność EU (CE) oraz zgodność z dyrektywą ciśnieniową PED 2014/68/UE; dla grupy płynów 2, DN125, PN25: kategoria I, moduł A.
• Zawór przeznaczony jest wyłącznie do instalacji grzewczych, wentylacyjnych, klimatyzacyjnych i ciepłowniczych w obiegach zamkniętych.
• Dopuszczalne medium: niskotemperaturowa i średniotemperaturowa woda grzejna, woda chłodnicza oraz woda z dodatkami przeciwzamrożeniowymi. Zalecana jakość wody wg VDI 2035.
• Dla modelu VPF53.125F135 dopuszczalne ciśnienie robocze wynosi maks. 2500 kPa (25 bar), a dopuszczalna temperatura medium 1…120°C. Parametry pracy muszą być zgodne z dokumentacją producenta.
• Montaż, uruchomienie i serwis mogą być wykonywane wyłącznie przez wykwalifikowany personel oraz zgodnie z krajowymi przepisami bezpieczeństwa i dokumentacją producenta.
• Nieprzestrzeganie krajowych i branżowych przepisów bezpieczeństwa może spowodować obrażenia ciała oraz uszkodzenie mienia.
• Podczas montażu zawór należy instalować bez naprężeń mechanicznych. Nie używać zaworu jako punktu stałego ani elementu podparcia instalacji.
• Przed montażem należy usunąć z zaworu i rurociągów zanieczyszczenia, opiłki oraz pozostałości spawalnicze. Zaleca się stosowanie filtra siatkowego lub odmulacza przed zaworem.
• Należy bezwzględnie przestrzegać wskazanego kierunku przepływu medium zgodnie ze strzałką na korpusie zaworu. Nieprawidłowy montaż może spowodować nieprawidłową pracę lub uszkodzenie instalacji.
• Domyślne położenie fabryczne zaworu bez siłownika: zamknięty.
• Jeżeli zawór współpracuje z siłownikiem, zawory odcinające wolno otworzyć dopiero po prawidłowym zamontowaniu siłownika.
• Instalację wolno napełniać tylko przy całkowicie otwartym zaworze. Podczas płukania lub prób ciśnieniowych systemu zawór musi być otwarty. Silne uderzenia ciśnienia mogą uszkodzić zamknięty zawór PICV.
• Ciśnienie różnicowe w kanale regulacyjnym zaworu nie może przekroczyć 600 kPa.
• W celu zapewnienia cichej pracy nie należy przekraczać różnicy ciśnień 150 kPa.
• Przed ustawieniem nastawy przepływu zaleca się zamontowanie siłownika. Nie ustawiać nastawy poniżej wartości 0.6.
• Nie izolować termicznie uchwytu siłownika; musi być zapewniona swobodna cyrkulacja powietrza.
• Podczas prac serwisowych należy wyłączyć pompę, zamknąć zawory odcinające, zredukować ciśnienie w instalacji i pozostawić rurociąg do ostygnięcia. Połączenia elektryczne odłączać tylko w razie potrzeby.
• Nie demontować siłownika z zaworu, dopóki ciśnienie w rurociągu nie zostanie całkowicie zredukowane.
• Nie dotykać nagrzanych elementów bez odpowiednich środków ochrony. Kontakt z gorącymi częściami może spowodować oparzenia.
• W przypadku stosowania siłownika SQV91P30 lub SQV91P40 istnieje ryzyko obrażeń wskutek pochwycenia kończyn. Unikać kontaktu z niebezpiecznymi strefami ruchomych elementów.
• Dławnica trzpienia nie podlega wymianie. W przypadku wycieku należy wymienić cały zawór.
• Stosowanie siłowników innych niż wskazane przez producenta dla tego modelu powoduje utratę gwarancji.
• Produkt należy utylizować zgodnie z lokalnymi przepisami i odpowiednimi kanałami zbiórki przewidzianymi przez producenta oraz obowiązujące regulacje.
