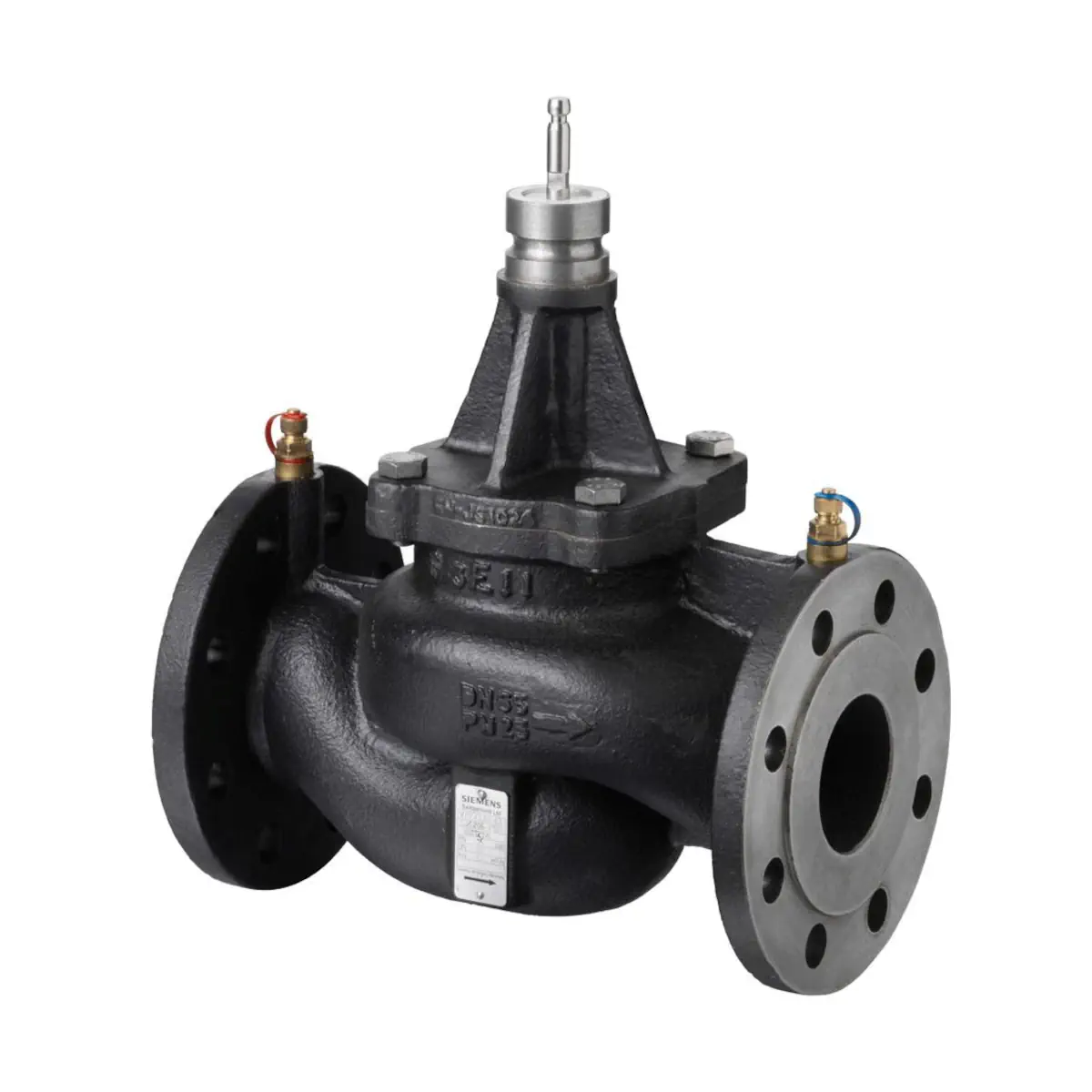

VPF53.125F110 Zawór Kombi kołnierzowy z żeliwa, PN25, DN125, V100 110 m3/h

VPF53.125F110 to kołnierzowy niezależny od ciśnienia zawór regulacyjny (PICV) z rodziny Siemens ACVATIX™, przeznaczony do precyzyjnej regulacji przepływu w instalacjach HVAC i ciepłowniczych. Zawór ma wbudowany regulator różnicy ciśnień (DPR) oraz mechanizm nastawy przepływu (pierścień ze skalą), dzięki czemu utrzymuje ustawioną wartość przepływu w szerokim zakresie zmian ciśnienia w układzie. Wersja PN25 w wykonaniu kołnierzowym dla DN125 umożliwia nastawę przepływu do V100 = 110 m³/h.

Najważniejsze cechy

• Producent: Siemens
• Linia: ACVATIX™
• Model: VPF53.125F110
• Numer magazynowy: S55266-V120
• Typ: zawór PICV (zawór regulacyjny + nastawa przepływu + regulator różnicy ciśnienia DPR)
• Wykonanie: kołnierzowe
• Ciśnienie nominalne: PN25
• DN: 125
• Skok nominalny (H100): 40 mm
• Nominalny przepływ przy pełnym otwarciu (V100): 110 m³/h
• Najmniejszy nastawialny przepływ przy pełnym otwarciu (Vmin): 18,5 m³/h
• Punkty pomiaru ciśnienia P/T: p1 (wlot A, czerwona opaska) i p3 (wylot B, niebieska opaska)
• Kierunek działania: normalnie otwarty (wciśnij, żeby zamknąć)

Zastosowanie

• Instalacje grzewcze, wentylacyjne i klimatyzacyjne oraz ciepłownicze – jako zawór regulacyjny.
• Obiegi zamknięte.
• Współpraca z siłownikami elektromechanicznymi SAV..P.. lub SQV..P.. (dla skoku 40 mm).

Zasada działania (PICV)

VPF53.125F110 łączy w jednym korpusie trzy funkcje:

• zaworu regulacyjnego – do płynnej regulacji przepływu,
• mechanizmu nastawy przepływu – z pierścieniem i podziałką do ustawienia wymaganego przepływu maksymalnego,
• regulatora różnicy ciśnienia (DPR) – utrzymującego stałą różnicę ciśnienia na wewnętrznym zaworze regulacyjnym, co stabilizuje przepływ mimo wahań ciśnienia w instalacji.

Nastawa przepływu i pomiary

• Nastawa wstępna przepływu realizowana jest pierścieniem ze skalą (ograniczenie przepływu maksymalnego).
• Nie ustawiać nastawy poniżej wartości „0.6”.
• Zawór posiada punkty P/T do pomiaru i monitorowania różnicy ciśnienia na zaworze (p1–p3), co ułatwia uruchomienie i diagnostykę.
• Do pomiarów może być wykorzystany elektroniczny manometr ALE10 (opcjonalne wyposażenie).

Dane techniczne

• Ciśnienie nominalne: PN25 wg EN 1333
• Dopuszczalne ciśnienie robocze: 2500 kPa (25 bar)
• Charakterystyka zaworu: liniowa wg VDI / VDE 2173
• Stosunek regulacji: 1 : 100
• Poziom nieszczelności: klasa IV (0…0,01% przepływu objętościowego V100) wg EN 1349
• Średnia dokładność przepływu (DN 100…150): ±10% od ∆Pmin do 105 kPa oraz ±5% od 105…600 kPa
• Cicha praca: niski poziom hałasu pracującego zaworu przy różnicy ciśnienia nieprzekraczającej 150 kPa
• Dopuszczalne czynniki: niskotemperaturowa i średniotemperaturowa woda grzejna, woda chłodnicza, woda z dodatkami przeciwzamrożeniowymi
• Zalecenie jakości wody: wg VDI 2035
• Temperatura medium (PN25, DN 50–125): 1…120 °C
• Maks. dopuszczalna różnica ciśnienia w kanale regulacyjnym: Pmax ≤ 600 kPa

Materiały

• Korpus zaworu (PN25): żeliwo sferoidalne
• Trzpień, sprężyna: stal nierdzewna
• Trim: mosiądz (DZR)
• Regulator: stal nierdzewna
• Uszczelnienia: EPDM

Przyłącza i wymiary

• Połączenia kołnierzowe: ISO 7005-2
• Punkty pomiaru ciśnienia (P/T): G 1/4" (połączenie), wskazówki pomiarowe 2 mm × 40 mm
• Długość L1: 400 mm
• Średnice kołnierza (DN125): ØD 270 mm, ØD1 186 mm, ØD2 27 mm (8×)
• Masa: 125 kg

Montaż i uruchomienie – kluczowe wskazówki

• Obowiązkowy kierunek przepływu: zgodny ze strzałką na korpusie zaworu.
• Zawory zaleca się montować na rurze powrotnej (dla obiegów grzewczych) – niższa temperatura sprzyja trwałości uszczelnień.
• Przed zaworem zaleca się montaż filtra siatkowego lub osadnika zanieczyszczeń.
• Nie izolować wspornika siłownika – musi być zapewniona cyrkulacja powietrza.
• Zawory należy uruchamiać z prawidłowo zamontowanym siłownikiem; podczas płukania i prób ciśnieniowych zawór musi być otwarty.
• Fabryczne ustawienie zaworu (bez siłownika): zamknięty.

Dostawa i zamawianie

• Zawór PICV i siłownik są zamawiane oddzielnie.
• Zawór dostarczany jest bez przeciwkołnierzy i bez uszczelek.

Podsumowanie

Siemens VPF53.125F110 to kołnierzowy zawór PICV PN25 dla DN125 z wbudowanym regulatorem różnicy ciśnień i skalą nastawy przepływu, zapewniający stabilną regulację w instalacjach HVAC. Zakres nastawy do 110 m³/h, punkty pomiarowe P/T oraz liniowa charakterystyka regulacji czynią go praktycznym rozwiązaniem do układów, w których wymagana jest powtarzalna, przewidywalna praca niezależnie od wahań ciśnienia.
