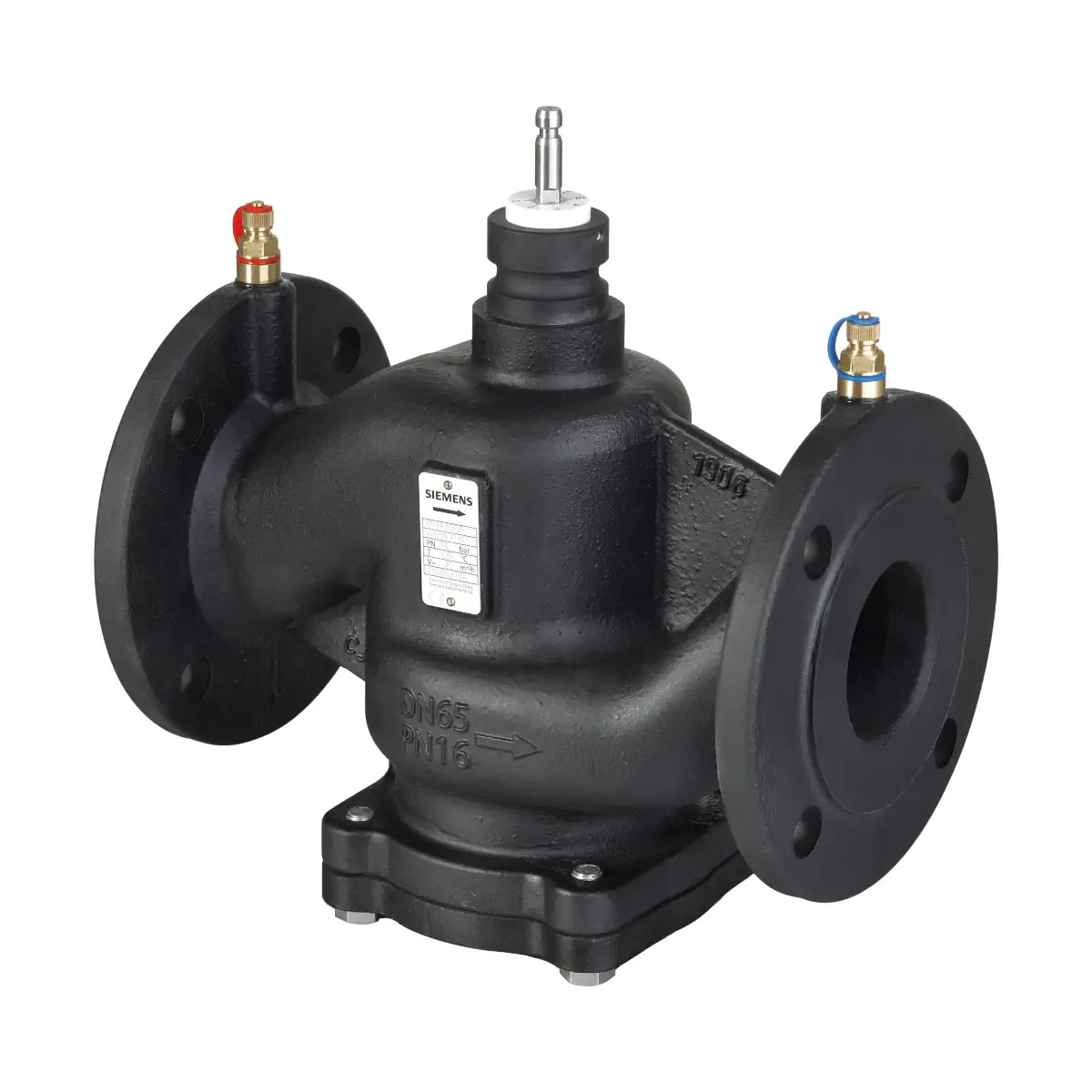

VPF54.125F110 Zawór PICV kołnierzowy z żeliwa, PN25, DN125, V100 112 [m3/h], współpracuje z SAV..P.., SQV..P..

VPF54.125F110 to kołnierzowy zawór PICV (Pressure Independent Control Valve) z serii Acvatix™ firmy Siemens, przeznaczony do precyzyjnej regulacji przepływu w instalacjach HVAC oraz ciepłowniczych. Zawór łączy w jednej konstrukcji zawór regulacyjny, nastawę przepływu V100 oraz wbudowany regulator różnicy ciśnienia (DPR), dzięki czemu utrzymuje stabilny przepływ nawet przy wahaniach ciśnienia w układzie. Wersja PN25 posiada przyłącza kołnierzowe i jest wyposażona w punkty pomiaru ciśnienia P/T do uruchomienia i diagnostyki.

Najważniejsze cechy

• Producent: Siemens
• Seria: Acvatix™
• Model: VPF54.125F110
• Numer magazynowy: S55266-V180
• Typ: zawór regulacyjny niezależny od ciśnienia (PICV) z wbudowanym DPR
• Ciśnienie nominalne: PN25
• Średnica nominalna: DN125
• Przyłącza: kołnierzowe (ISO 7005-2)
• Skok nominalny H100: 40 mm
• Przepływ V100 (przy H100): 112 m³/h
• Minimalny nastawialny przepływ Vmin (przy H100): 15 m³/h
• Punkty pomiaru ciśnienia P/T: p1 (wlot A), p2 (wylot zaworu regulacyjnego), p3 (wylot B)
• Kierunek działania: wsuwanie trzpienia zamyka zawór, wysuwanie trzpienia otwiera zawór

Zastosowanie

• Do stosowania w instalacjach grzewczych, wentylacyjnych, klimatyzacyjnych oraz ciepłowniczych jako zawór regulacyjny.
• Do obiegów zamkniętych.

Zasada działania (PICV)

VPF54.125F110 łączy trzy funkcje w jednym korpusie:

• zawór regulacyjny – do płynnej regulacji przepływu objętościowego,
• mechanizm nastawy przepływu – z pierścieniem i skalą do ustawienia wymaganego przepływu maksymalnego V100,
• regulator różnicy ciśnienia (DPR) – utrzymuje stałą różnicę ciśnienia na zaworze regulacyjnym (p1 – p2), co stabilizuje przepływ niezależnie od wahań ciśnienia w instalacji.

Punkty pomiaru ciśnienia P/T

Zawór posiada 3 punkty pomiaru ciśnienia (P/T) do pomiaru i monitorowania ciśnień podczas uruchomienia:

• p1 (czerwona opaska): ciśnienie na wlocie A zaworu PICV,
• p2 (niebieska opaska): ciśnienie na wylocie zaworu regulacyjnego,
• p3 (niebieska opaska): ciśnienie na wylocie B zaworu PICV.

• Przyłącze punktów P/T: G 1/4” (połączenie)
• Końcówki pomiarowe: 2 mm × 40 mm

Siłowniki współpracujące

VPF54.125F110 może współpracować z siłownikami elektromechanicznymi:

• SAV..P..
• SQV..P..

Dane techniczne

• Dopuszczalne ciśnienie robocze: 2500 kPa (25 bar)
• Charakterystyka zaworu: liniowa (wg VDI / VDE 2173)
• Poziom nieszczelności: klasa IV (0…0,01% V100) wg EN 1349
• Stosunek regulacji: 1:100
• Temperatura czynnika: 1…120 °C (DN 50…150)
• Średnia dokładność przepływu (DN 100…150): ±10% od ∆pmin do 105 kPa oraz ±5% od 105 do 600 kPa
• Maks. dopuszczalna różnica ciśnienia w kanale regulacyjnym: ∆Pmax do 600 kPa
• Zalecenie dla cichej pracy: nie przekraczać różnicy ciśnienia 150 kPa
• Dopuszczalne czynniki: woda grzewcza niskiej i średniej temperatury, woda chłodnicza, woda z dodatkami przeciwzamarzaniowymi (zalecenie: jakość wody wg VDI 2035)

Materiały

• Korpus zaworu (DN125, PN25): żeliwo sferoidalne GJS-400-18RT
• Trzpień, sprężyna: stal nierdzewna
• Tuleja: mosiądz
• Regulator: stal nierdzewna
• Uszczelnienia: EPDM

Wymiary i masa (DN125)

• ØD: 270 mm
• ØD1: 184 mm
• ØD2 (otwory): 28 mm (8×)
• L1: 400 mm
• ØK: 220 mm
• H1: 203,5 mm
• H2: 320 mm
• Całkowita wysokość H (z siłownikiem + wymagany odstęp): 670 mm (SAV..P..) / 600 mm (SQV..P..)
• Masa: 79 kg

Montaż i dostawa

• Obowiązkowy kierunek przepływu: zgodny ze strzałką na korpusie zaworu.
• Zalecenie montażowe: zawory najlepiej montować na przewodzie powrotnym (w obiegach grzewczych).
• Uwaga instalacyjna: jeśli zawór zamontowany jest z trzpieniem poziomo, przepływ zmniejsza się o ok. 5%.
• Nastawa wstępna przepływu: ustawiana na skali; nie ustawiać nastawy poniżej wartości 0,6.
• Fabryczne położenie zaworu (bez siłownika): ZAMKNIĘTY.
• Dostawa: zawór dostarczany bez przeciwkołnierzy i bez uszczelek.

Podsumowanie

Siemens Acvatix™ VPF54.125F110 to kołnierzowy zawór PICV PN25 o średnicy DN125, z nastawą przepływu V100 = 112 m³/h i wbudowanym regulatorem różnicy ciśnienia. Dzięki stabilizacji przepływu niezależnie od zmian ciśnienia w instalacji oraz punktom pomiarowym P/T, zawór ułatwia uruchomienie i zapewnia przewidywalną regulację w nowoczesnych układach HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt VPF54.125F110 należy do zaworów PICV Siemens z serii VPF54.. i dla tego wariantu przewidziano zgodność EU (CE). Dla DN125, PN25 dokumentacja wskazuje kategorię I, moduł A, z oznakowaniem CE zgodnie z PED 2014/68/EU.
• Nie wyrzucać z odpadami komunalnymi. Urządzenie należy utylizować odpowiednimi kanałami, zgodnie z lokalnymi przepisami oraz właściwą dyrektywą europejską dotyczącą zużytego sprzętu.
• Montaż, uruchomienie i serwis mogą wykonywać wyłącznie wykwalifikowane osoby.
• Montaż należy wykonywać bez podłączonego zasilania. W przypadku pracy z zamontowanym siłownikiem przed montażem, demontażem lub serwisem należy odłączyć zasilanie.
• Przed montażem należy usunąć zanieczyszczenia, opiłki, pozostałości spawu i inne ciała obce z zaworu oraz rurociągów. Przed zaworem należy stosować filtr lub odmulacz.
• Nie używać zaworu jako punktu stałego lub elementu do przenoszenia obciążeń instalacji.
• Obowiązkowo przestrzegać oznaczonego kierunku przepływu zgodnie ze strzałką na korpusie zaworu. Nieprawidłowy montaż może spowodować nieprawidłową pracę instalacji.
• Zawór należy montować wyłącznie w dopuszczalnym położeniu montażowym wskazanym przez producenta. Fabryczne położenie zaworu bez siłownika: zamknięty.
• Zawory odcinające instalacji można otworzyć dopiero po prawidłowym zamontowaniu siłownika. Napełnianie instalacji należy wykonywać wyłącznie przy całkowicie otwartym zaworze.
• Podczas płukania instalacji i prób ciśnieniowych zawór musi pozostawać otwarty. Silne uderzenia ciśnienia mogą uszkodzić zamknięty zawór PICV.
• Dla modelu VPF54.125F110 maksymalna dopuszczalna różnica ciśnienia w kanale regulacyjnym zaworu wynosi 600 kPa. W celu ograniczenia hałasu podczas pracy nie należy przekraczać różnicy ciśnienia 150 kPa.
• Produkt jest przeznaczony do obiegów zamkniętych, do wody grzewczej niskiej i średniej temperatury, wody chłodniczej oraz wody z dodatkami przeciwzamarzaniowymi. Dla modelu VPF54.125F110 dopuszczalna temperatura czynnika wynosi 1…120 °C, a dopuszczalne ciśnienie robocze 2500 kPa (25 bar).
• Nie dotykać gorących elementów bez zastosowania odpowiednich środków ochrony. Kontakt z rozgrzanymi częściami może spowodować oparzenia.
• Podczas prac serwisowych należy wyłączyć pompę, odłączyć zasilanie, zamknąć zawory odcinające, całkowicie obniżyć ciśnienie w instalacji i odczekać do całkowitego ostygnięcia układu.
• Dławnica uszczelniająca nie podlega wymianie. W razie nieszczelności należy wymienić cały zawór.
• Nie izolować termicznie mocowania/uchwytu siłownika, ponieważ musi być zapewniona swobodna cyrkulacja powietrza.
• Model VPF54.125F110 należy stosować wyłącznie z kompatybilnymi siłownikami Siemens przewidzianymi dla tego wariantu. Zastosowanie siłowników innych producentów powoduje utratę gwarancji.
• Podczas montażu i obsługi siłownika należy uwzględnić ryzyko przytrzaśnięcia kończyn przez ruchome elementy. Unikać kontaktu z obszarem niebezpiecznym.
