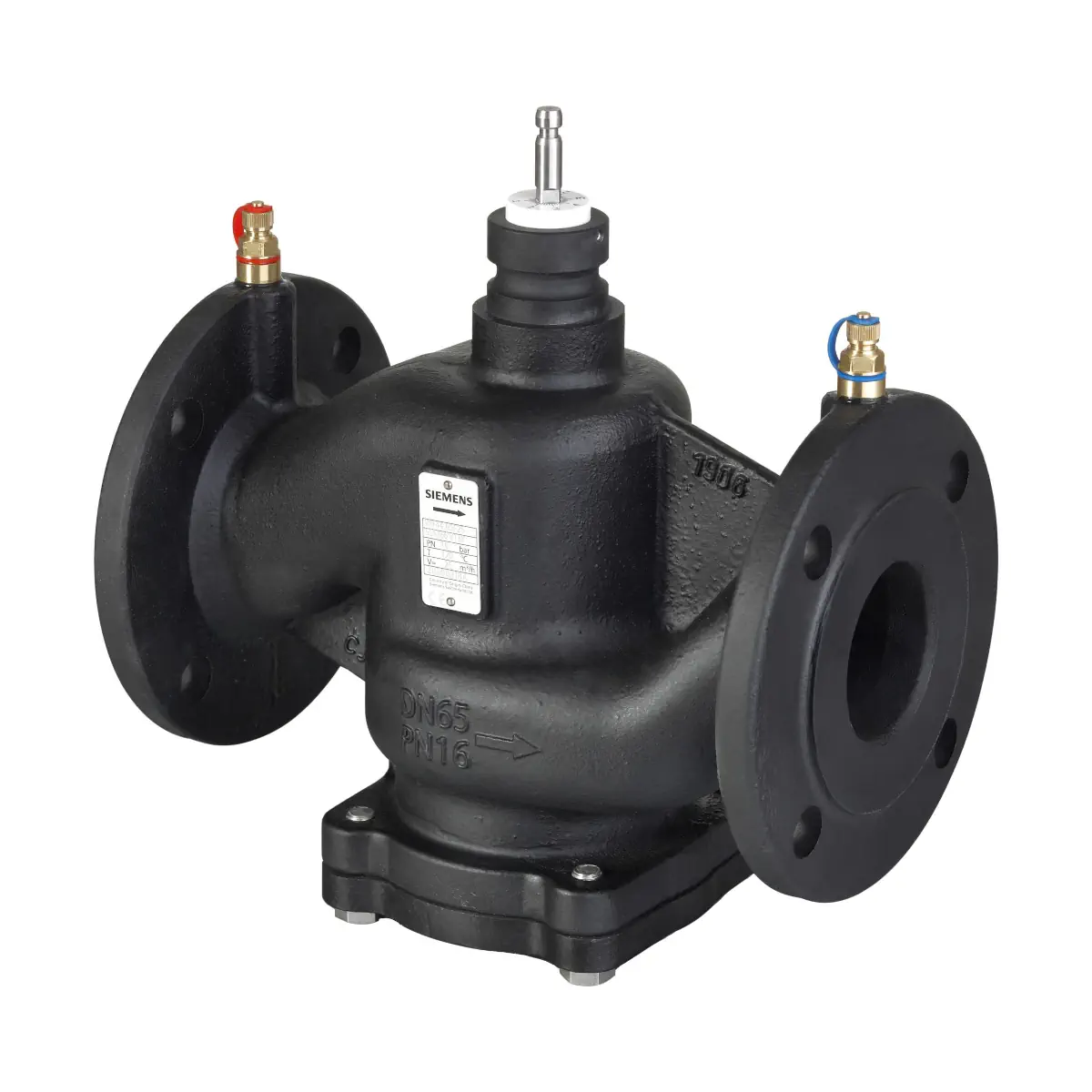

VPF54.150F200 Zawór PICV kołnierzowy z żeliwa, PN25, DN150, V100 208 [m3/h], współpracuje z SAV..P.., SQV..P..

VPF54.150F200 to kołnierzowy zawór PICV (Pressure Independent Control Valve) z serii Siemens Acvatix™, przeznaczony do precyzyjnej regulacji przepływu w instalacjach HVAC i ciepłowniczych. Model ten łączy w jednej armaturze zawór regulacyjny, mechanizm nastawy przepływu oraz wbudowany regulator różnicy ciśnienia (DPR), dzięki czemu utrzymuje ustawiony przepływ w szerokim zakresie zmian ciśnienia w instalacji. Wersja PN25 wyposażona jest w przyłącza kołnierzowe i punkty pomiarowe P/T ułatwiające uruchomienie oraz diagnostykę.

Najważniejsze cechy

• Producent: Siemens
• Seria: Acvatix™
• Model: VPF54.150F200
• Typ: zawór regulacyjny niezależny od ciśnienia (PICV) z wbudowanym DPR
• Przyłącza: kołnierzowe (ISO 7005-2)
• DN: 150
• Klasa ciśnienia: PN25
• Skok nominalny H100: 43 mm
• Przepływ (przy H100): Vmin 26 m³/h, V100 208 m³/h
• Nastawa przepływu: mechaniczna, ze skalą (nastawa przepływu obliczeniowego / nastawa wstępna)
• Punkty pomiaru ciśnienia: P/T (p1, p2, p3) z opaskami kolorystycznymi
• Współpraca z siłownikami: elektromechanicznymi SAX..P.., SAV..P.. lub SQV..P..

Zastosowanie

• Do instalacji grzewczych, wentylacyjnych, klimatyzacyjnych oraz ciepłowniczych jako zawór regulacyjny.
• Do obiegów zamkniętych.
• Do pracy z czynnikami: woda grzewcza niskiej i średniej temperatury, woda chłodnicza, woda z dodatkami przeciwzamarzaniowymi (zalecenie jakości wody wg VDI 2035).

Zasada działania (PICV)

VPF54.150F200 integruje trzy funkcje:

• regulację przepływu (zawór regulacyjny o liniowej charakterystyce),
• ograniczenie przepływu maksymalnego poprzez nastawę V100 na skali,
• samoczynne równoważenie hydrauliczne dzięki regulatorowi różnicy ciśnienia, który utrzymuje stałą różnicę ciśnienia na zaworze regulacyjnym (p1 – p2).

Kierunek działania: wsuwanie trzpienia zaworu zamyka zawór, a wysuwanie trzpienia zaworu otwiera zawór.

Punkty pomiaru ciśnienia P/T

Zawór wyposażony jest w punkty pomiaru ciśnienia P/T do pomiaru i monitorowania różnicy ciśnienia podczas uruchamiania:

• p1 – ciśnienie na przyłączu wlotowym A (opaska czerwona),
• p2 – ciśnienie na wylocie zaworu regulacyjnego (opaska niebieska),
• p3 – ciśnienie na przyłączu wylotowym B (opaska niebieska).

• Przyłącza P/T (połączenie): G ¼ cala
• Końcówki pomiarowe: 2 mm × 40 mm

Nastawa przepływu

• Maksymalny przepływ V100 ustawia się mechanicznie na skali nastawy (nastawa przepływu obliczeniowego / nastawa wstępna).
• Zaleca się montaż siłownika przed ustawieniem nastawy przepływu.
• Nie ustawiać nastawy poniżej wartości 0,6.
• Skala nastaw zaworów tej konstrukcji jest symetryczna, co ułatwia uruchomienie (identyczne położenia nastawy wstępnej zapewniają identyczne natężenie przepływu).

Dane techniczne

• Ciśnienie nominalne: PN25 (wg EN 1333)
• Dopuszczalne ciśnienie robocze: 2500 kPa (25 bar)
• Charakterystyka zaworu: liniowa (wg VDI / VDE 2173)
• Poziom nieszczelności: klasa IV (0…0,01% przepływu objętościowego V100) wg EN 1349
• Stosunek regulacji: 1:100
• Temperatura czynnika: 1…120 °C (DN 50…150)
• Średnia dokładność przepływu (DN 100…150): ±10% od Δpmin do 105 kPa oraz ±5% w zakresie 105…600 kPa
• Zalecenie akustyczne: dla cichej pracy nie należy przekraczać różnicy ciśnienia 150 kPa podczas pracy zaworu
• Warunki otoczenia (praca): 1…55 °C, wilgotność 5…95% r.h.

Materiały

• Korpus zaworu (DN 125…200, PN16/PN25): żeliwo sferoidalne GJS-400-18RT
• Trzpień, sprężyna: stal nierdzewna
• Tuleja: mosiądz
• Regulator (DPR): stal nierdzewna
• Uszczelnienia: EPDM

Wymiary i masa (DN150)

• ØD: 300 mm
• ØD1: 211 mm
• ØD2: 28 mm (8×)
• L1: 480 mm
• ØK: 250 mm
• Waga: 115 kg

Montaż i uruchomienie – ważne wskazówki

• Obowiązuje oznaczony kierunek przepływu (strzałka na korpusie zaworu).
• Zaleca się montaż na przewodzie powrotnym (w obiegach grzewczych) ze względu na niższe temperatury.
• Przed zaworem zalecany jest filtr lub odmulacz.
• Nie izolować mocowania siłownika (wymagana cyrkulacja powietrza).
• Jeśli zawór zamontowany jest z trzpieniem poziomo, przepływ zmniejsza się o ok. 5%.
• Zawory należy uruchamiać z prawidłowo zamontowanym siłownikiem; fabryczne położenie zaworu (bez siłownika) = ZAMKNIĘTY.
• Podczas płukania lub prób ciśnieniowych instalacji zawory muszą być otwarte (uderzenia ciśnienia mogą uszkodzić zamknięte PICV).
• Różnica ciśnienia w kanale regulacyjnym zaworu nie powinna przekraczać 600 kPa.

Zamawianie i dostawa

• Zawór PICV oraz siłownik należy zamawiać oddzielnie.
• Zawór dostarczany jest bez przeciwkołnierzy i bez uszczelek.

Podsumowanie

Siemens Acvatix™ VPF54.150F200 to kołnierzowy zawór PICV PN25 o średnicy DN150, zapewniający stabilną regulację i samoczynne równoważenie hydrauliczne dzięki wbudowanemu regulatorowi różnicy ciśnienia. Mechaniczna nastawa przepływu (Vmin 26 m³/h, V100 208 m³/h) oraz punkty pomiarowe P/T czynią go praktycznym rozwiązaniem do profesjonalnych instalacji grzewczych i chłodniczych w obiegach zamkniętych.
