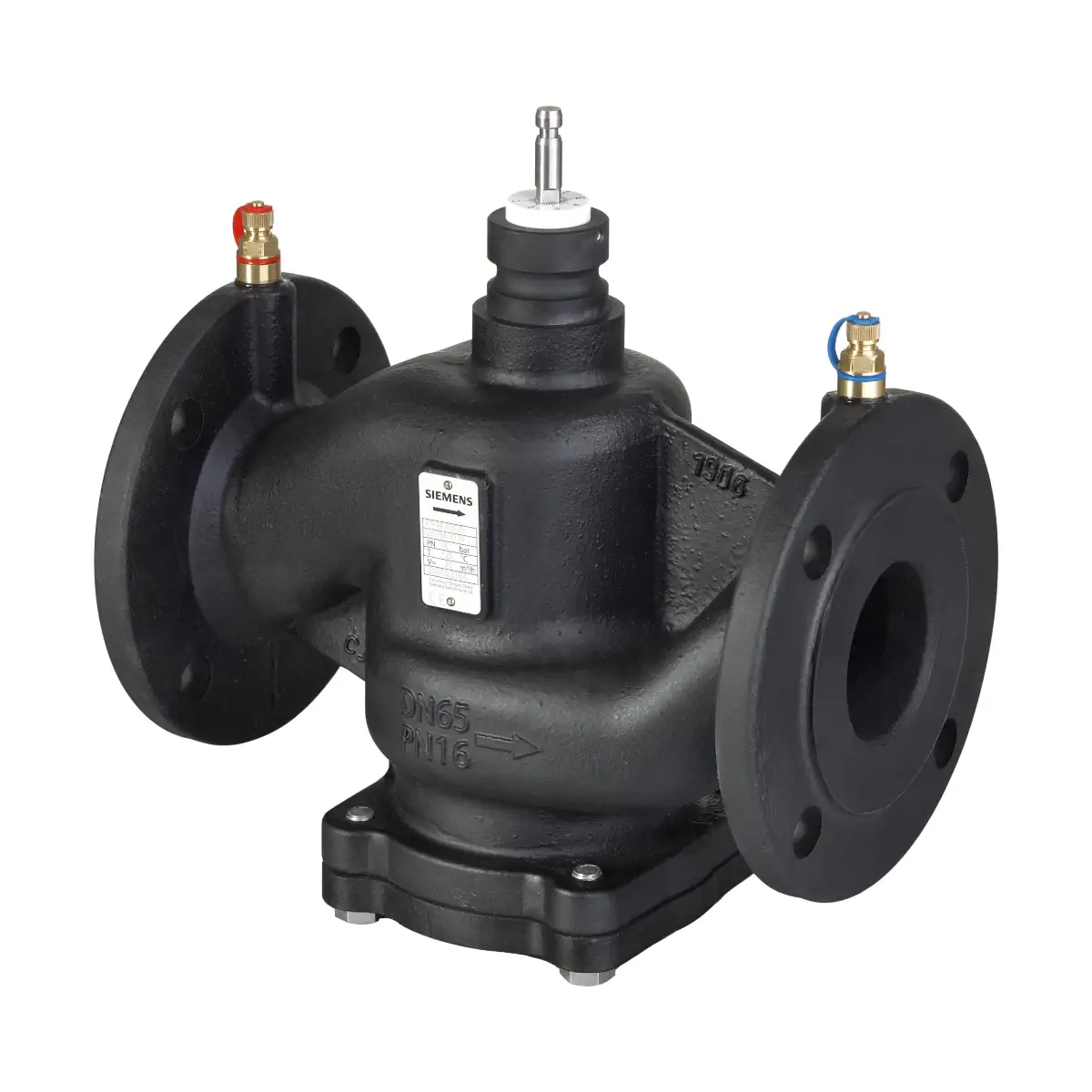

VPF54.80F35 Zawór Kombi kołnierzowy z żeliwa, PN25, DN80, V100 35,7 m3/h, współpracuje z SAX..P.., SQV..P..

VPF54.80F35 to zawór regulacyjny niezależny od ciśnienia (PICV) z serii Siemens Acvatix™, przeznaczony do instalacji HVAC i ciepłowniczych w obiegach zamkniętych. Zawór posiada wbudowany regulator różnicy ciśnienia (DPR) oraz mechanizm nastawy przepływu (ograniczenie przepływu maksymalnego V100), dzięki czemu utrzymuje stabilny przepływ niezależnie od wahań ciśnienia w układzie. Wersja PN25 jest wykonana z żeliwa sferoidalnego i ma przyłącza kołnierzowe.

Najważniejsze cechy

• Producent: Siemens
• Model: VPF54.80F35
• Numer magazynowy: S55266-V156
• Typ: zawór PICV (Pressure Independent Control Valve) z przyłączami kołnierzowymi
• Ciśnienie nominalne: PN25
• Średnica nominalna: DN80
• Skok nominalny (H100): 20 mm
• Przepływ V100 (zawór całkowicie otwarty przy H100): 35,7 m³/h
• Najmniejszy nastawialny przepływ Vmin (przy H100): 6,8 m³/h
• Wbudowany regulator różnicy ciśnienia (DPR): utrzymuje stałą różnicę ciśnienia na zaworze regulacyjnym (p1 − p2)
• Punkty pomiarowe P/T: p1 (wlot A – czerwona opaska), p2 (wylot zaworu regulacyjnego – niebieska opaska), p3 (wylot B – niebieska opaska)
• Charakterystyka: liniowa
• Poziom nieszczelności: klasa IV (0…0,01% V100)
• Stosunek regulacji: 1:100

Zastosowanie

VPF54.80F35 jest przeznaczony do pracy jako zawór regulacyjny w instalacjach:

• grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC),
• ciepłowniczych,
• wyłącznie w obiegach zamkniętych.

Zasada działania (PICV)

Zawór łączy w jednej obudowie trzy funkcje: zaworu regulacyjnego, mechanizmu nastawy przepływu oraz regulatora różnicy ciśnienia (DPR). Mechaniczny regulator DPR utrzymuje stałą różnicę ciśnienia na zaworze regulacyjnym (p1 − p2), co stabilizuje przepływ w całym zakresie pracy, niezależnie od zmian ciśnienia wlotowego.

Nastawa przepływu (nastawa wstępna)

• Przed ustawieniem nastawy przepływu zaleca się zamontowanie siłownika.
• Nastawę przepływu ustawia się zgodnie z tabelami „Przepływ objętościowy / nastawa na skali”.
• Nie ustawiać nastawy poniżej wartości „0.6”.
• Uwaga montażowa: przy montażu z trzpieniem usytuowanym poziomo przepływ zmniejsza się o ok. 5%.

Siłowniki współpracujące

Zawór VPF54.80F35 (DN80, H100 = 20 mm) może współpracować z siłownikami:

• SAX..P..
• SQV..P..

• Maksymalna dopuszczalna różnica ciśnienia w kanale regulacyjnym z siłownikiem (Δpmax): 600 kPa
• Maksymalna dopuszczalna różnica ciśnienia, przy której zawór z siłownikiem jeszcze niezawodnie się zamyka (Δps): 700 kPa

Dane techniczne

• PN: PN25 (wg EN 1333)
• Dopuszczalne ciśnienie robocze: 2500 kPa (25 bar)
• Dopuszczalne czynniki: woda grzewcza niskiej i średniej temperatury, woda chłodnicza, woda z dodatkami przeciwzamarzaniowymi (zalecenie: jakość wody wg VDI 2035)
• Temperatura czynnika (DN 50…150): 1…120 °C
• Kierunek działania: wsuwanie trzpienia zaworu zamyka zawór, wysuwanie trzpienia zaworu otwiera zawór
• Średnia dokładność przepływu (DN 50…80): ±10% od Δpmin do 70 kPa oraz ±5% w zakresie 70…600 kPa
• Zalecenie dla cichej pracy: aby utrzymać niski poziom hałasu podczas pracy zaworu, nie należy przekraczać różnicy ciśnienia 150 kPa
• Przyłącza kołnierzowe: ISO 7005-2
• Punkty P/T (połączenie): G 1/4"
• Końcówki pomiarowe: 2 mm × 40 mm

Materiały

• Korpus zaworu (DN 50…100, PN25): żeliwo sferoidalne GJS-400-18RT
• Trzpień, sprężyna: stal nierdzewna
• Tuleja: mosiądz
• Regulator: stal nierdzewna
• Uszczelnienia: EPDM

Wymiary i masa (DN80, PN25)

• B: 16 mm
• ØD: 200 mm
• ØD1: 132 mm
• ØD2: 19 mm (8×)
• L1: 310 mm
• L2: 155 mm
• L3: 139 mm
• ØK: 160 mm
• H1: 104,5 mm
• H2: 201 mm
• H (z siłownikiem): 547 mm (SAX..P..) / 494 mm (SQV..P..)
• Masa: 29 kg

Dostawa i informacje montażowe

• Zawory PICV i siłowniki należy zamawiać oddzielnie.
• Zawór dostarczany jest bez przeciwkołnierzy i bez uszczelek.
• Oznaczony kierunek przepływu (strzałka na korpusie) jest obowiązkowy.
• Fabryczne położenie zaworu (bez siłownika) = ZAMKNIĘTY.
• Zawory należy uruchamiać z prawidłowo zamontowanym siłownikiem; zawór musi być otwarty podczas płukania lub prób ciśnieniowych instalacji.

Podsumowanie

Siemens VPF54.80F35 (S55266-V156) to kołnierzowy zawór PICV PN25 o średnicy DN80, z wbudowanym regulatorem różnicy ciśnienia i nastawą przepływu maksymalnego (V100 = 35,7 m³/h). Trzy punkty pomiarowe P/T ułatwiają uruchomienie i diagnostykę, a stabilizacja przepływu niezależnie od wahań ciśnienia pozwala uzyskać przewidywalną i stabilną regulację w instalacjach HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt VPF54.80F35 należy do zaworów PICV Siemens serii VPF54.. (PN25, DN80) i posiada zgodność z wymaganiami UE zgodnie z dokumentacją producenta. Dla wariantu DN80 PN25 dokumentacja wskazuje kategorię I, moduł A, z oznakowaniem CE zgodnie z PED 2014/68/UE.
• Produkt posiada zgodność EAC zgodnie z dokumentacją producenta.
• Zawór przeznaczony jest wyłącznie do instalacji HVAC i ciepłowniczych w obiegach zamkniętych, dla dopuszczonych czynników: woda grzewcza nisko- i średniotemperaturowa, woda chłodnicza oraz woda z dodatkami przeciwzamrożeniowymi. Zalecana jakość wody wg VDI 2035.
• Dopuszczalne parametry pracy dla modelu VPF54.80F35: ciśnienie nominalne PN25, dopuszczalne ciśnienie robocze do 25 bar oraz temperatura czynnika od 1 do 120°C. Przekroczenie dopuszczalnych parametrów pracy może spowodować uszkodzenie produktu lub instalacji.
• Montaż, uruchomienie i serwis wyłącznie przez wykwalifikowany personel oraz zgodnie z dokumentacją producenta, lokalnymi przepisami i krajowymi przepisami bezpieczeństwa.
• Podczas montażu nie używać siły i montować zawór bez naprężeń mechanicznych. Nie używać zaworu jako punktu stałego lub elementu podparcia instalacji.
• Przed montażem należy usunąć z zaworu i rurociągów zanieczyszczenia, opiłki i pozostałości spawalnicze. Przed zaworem należy stosować filtr siatkowy lub odmulacz, aby ograniczyć ryzyko uszkodzenia i zwiększyć trwałość urządzenia.
• Należy bezwzględnie przestrzegać wskazanego kierunku przepływu medium zgodnie ze strzałką na korpusie zaworu. Nieprawidłowy montaż może spowodować nieprawidłową pracę zaworu lub uszkodzenie instalacji.
• Zawór należy montować w dopuszczalnej pozycji montażowej zgodnie z instrukcją producenta. W przypadku współpracy z siłownikiem nie wolno izolować uchwytu siłownika; należy zapewnić swobodną cyrkulację powietrza.
• Zawory odcinające instalacji wolno otworzyć dopiero po prawidłowym zamontowaniu siłownika, jeśli jest stosowany. Instalację wolno napełniać, płukać i poddawać próbom tylko przy całkowicie otwartym zaworze. Silne uderzenia ciśnienia mogą uszkodzić zamknięty zawór PICV.
• Fabryczne położenie zaworu bez siłownika: zamknięty. Należy uwzględnić ten stan podczas montażu, napełniania i uruchamiania instalacji.
• Minimalna nastawa przepływu nie może być ustawiana poniżej wartości 0.6 na skali nastawczej. Nieprawidłowa nastawa może spowodować nieprawidłową pracę układu.
• W celu zapewnienia cichej pracy nie należy przekraczać różnicy ciśnienia 150 kPa. Maksymalna różnica ciśnienia w kanale regulacyjnym zaworu nie może przekroczyć 600 kPa.
• Nie dotykać gorących elementów zaworu i instalacji bez odpowiednich środków ochrony. Kontakt z nagrzanymi częściami może spowodować oparzenia.
• Podczas prac serwisowych należy wyłączyć pompę, zamknąć zawory odcinające, zredukować ciśnienie w instalacji i poczekać na ostygnięcie rurociągów. Jeśli zawór współpracuje z siłownikiem, przed pracami należy również odłączyć zasilanie elektryczne siłownika.
• W przypadku wycieku nie wymienia się dławnicy trzpienia; należy wymienić cały zawór.
• Produkt należy utylizować zgodnie z lokalnymi przepisami i właściwymi kanałami zbiórki odpadów.
