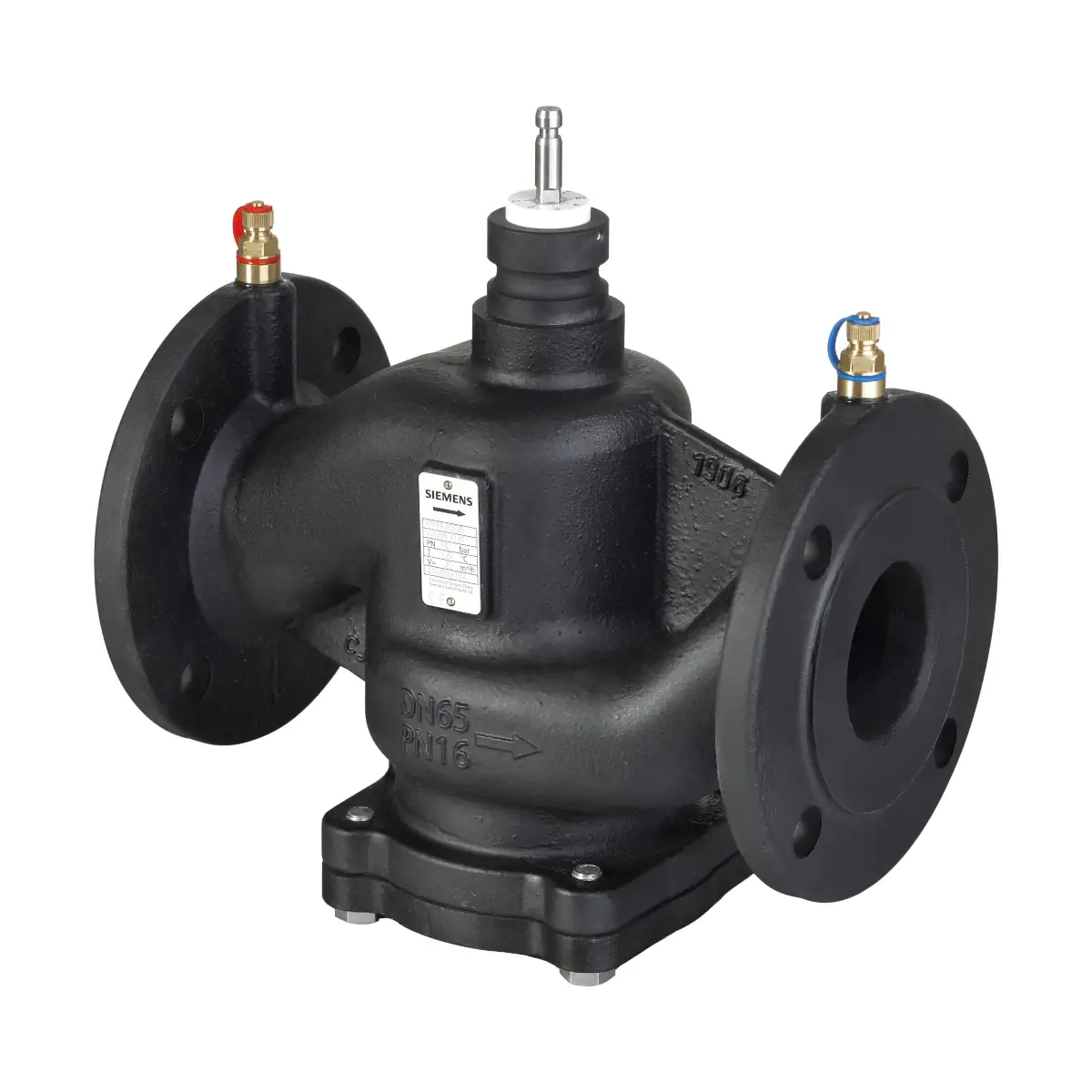

VPF54.150F150 Zawór PICV kołnierzowy z żeliwa, PN25, DN150, V100 150 [m3/h], współpracuje z SAV..P.., SQV..P..

VPF54.150F150 to zawór regulacyjny niezależny od ciśnienia (PICV) z serii Acvatix™, przeznaczony do instalacji HVAC i ciepłowniczych w obiegach zamkniętych. Zawór posiada przyłącza kołnierzowe i klasę ciśnienia PN25, a dzięki wbudowanemu regulatorowi różnicy ciśnienia (DPR) utrzymuje stabilny przepływ niezależnie od wahań ciśnienia w układzie. Model DN150 oferuje przepływ przy pełnym otwarciu V100 = 150 m³/h oraz minimalny nastawialny przepływ Vmin = 19 m³/h, z nastawą realizowaną na skali przepływu obliczeniowego.

Najważniejsze cechy

• Producent: Siemens
• Seria: Acvatix™
• Model: VPF54.150F150
• Nr magazynowy: S55266-V182
• Typ: zawór PICV (zawór regulacyjny niezależny od ciśnienia) z wbudowanym DPR
• Ciśnienie nominalne: PN25 (wg EN 1333)
• Średnica nominalna: DN150
• Skok nominalny (H100): 43 mm
• Przepływ przy pełnym otwarciu (V100): 150 m³/h
• Minimalny nastawialny przepływ (Vmin): 19 m³/h
• Punkty pomiaru ciśnienia P/T: 3 punkty (p1, p2, p3)
• Charakterystyka zaworu: liniowa (wg VDI / VDE 2173)
• Stosunek regulacji: 1:100
• Poziom nieszczelności: klasa IV (0…0,01% V100) wg EN 1349

Zastosowanie

• Jako zawór regulacyjny w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych oraz ciepłowniczych.
• Do obiegów zamkniętych.

Zasada działania (PICV)

Zawór VPF54.150F150 łączy trzy funkcje w jednym urządzeniu:

• zawór regulacyjny do regulacji przepływu objętościowego,
• mechanizm nastawy przepływu ze skalą do ustawienia wymaganego przepływu obliczeniowego (maksymalnego),
• regulator różnicy ciśnienia (DPR), który równoważy wahania ciśnienia w układzie hydraulicznym.

Wbudowany, mechaniczny regulator różnicy ciśnienia utrzymuje stałą różnicę ciśnienia na zaworze regulacyjnym, co pomaga utrzymać stabilny przepływ w całym zakresie pracy – niezależnie od zmian ciśnienia w instalacji.

Nastawa przepływu i uruchomienie

• Nastawa wstępna przepływu: realizowana na skali przepływu obliczeniowego; wymagany przepływ maksymalny (V100) ustawia się mechanizmem nastawy.
• Zalecenie montażowe: przed ustawieniem nastawy przepływu zaleca się zamontowanie siłownika.
• Ograniczenie nastawy: nie ustawiać nastawy poniżej wartości 0,6.
• Uruchomienie: zawory należy uruchamiać z prawidłowo zamontowanym siłownikiem; zawór musi być otwarty podczas płukania lub prób ciśnieniowych instalacji.
• Maks. różnica ciśnienia w kanale regulacyjnym: ∆Pmax = 600 kPa nie może być przekraczana.

Punkty pomiaru ciśnienia P/T

VPF54.150F150 wyposażony jest w trzy punkty pomiaru ciśnienia przeznaczone do pomiaru i monitorowania ciśnienia różnicowego podczas uruchamiania:

• p1 – przyłącze P/T z czerwoną opaską: ciśnienie na przyłączu wlotowym A zaworu PICV,
• p2 – przyłącze P/T z niebieską opaską: ciśnienie na przyłączu wylotowym zaworu regulacyjnego,
• p3 – przyłącze P/T z niebieską opaską: ciśnienie na przyłączu wylotowym B zaworu PICV.

Dane techniczne

• Ciśnienie nominalne: PN25 (wg EN 1333)
• Dopuszczalne ciśnienie robocze: 2500 kPa (25 bar)
• Medium (dopuszczalne czynniki): woda grzewcza niskiej i średniej temperatury, woda chłodnicza, woda z dodatkami przeciwzamarzaniowymi (zalecenie: jakość wody wg VDI 2035)
• Temperatura czynnika: 1…120°C
• Charakterystyka: liniowa (wg VDI / VDE 2173)
• Stosunek regulacji: 1:100
• Średnia dokładność przepływu (DN 100…150): ±10% od ∆pmin do 105 kPa oraz ±5% od 105…600 kPa
• Kierunek działania: wsuwanie trzpienia zaworu zamyka zawór, wysuwanie trzpienia zaworu otwiera zawór
• Fabryczne położenie zaworu (bez siłownika): zamknięty
• Warunek cichej pracy: dla niskiego poziomu hałasu podczas pracy zaworu nie należy przekraczać różnicy ciśnienia 150 kPa

Materiały i przyłącza

• Korpus zaworu (DN125…200, PN16/PN25): żeliwo sferoidalne GJS-400-18RT
• Trzpień, sprężyna: stal nierdzewna
• Tuleja: mosiądz
• Regulator: stal nierdzewna
• Uszczelnienia: EPDM
• Przyłącza kołnierzowe: ISO 7005-2
• Króćce pomiaru ciśnienia (punkty P/T): G 1/4 cala (połączenie), końcówki pomiarowe 2 mm × 40 mm

Wymiary i masa (DN150)

• L1: 480 mm
• L2: 240 mm
• L3: 233 mm
• Średnice kołnierza: ØD 300 mm, ØD1 211 mm, ØD2 28 mm (8 otworów)
• Waga: 115 kg

Montaż – ważne wskazówki

• Obowiązkowy kierunek przepływu: należy bezwzględnie przestrzegać strzałki na korpusie zaworu.
• Zalecane miejsce montażu: najlepiej na przewodzie powrotnym (w obiegach grzewczych).
• Nie izolować mocowania siłownika: wymagana jest cyrkulacja powietrza.
• Uwaga montażowa: przy montażu z trzpieniem poziomo przepływ zmniejsza się o ok. 5%.

Zamawianie i dostawa

• Zawór i siłownik zamawia się oddzielnie.
• Zawór dostarczany jest bez przeciwkołnierzy i bez uszczelek.
• Zawór może współpracować z siłownikami elektromechanicznymi SAX..P.., SAV..P.. lub SQV..P...

Podsumowanie

Siemens VPF54.150F150 to kołnierzowy zawór PICV PN25 o średnicy DN150, który łączy regulację przepływu, nastawę przepływu obliczeniowego oraz stabilizację różnicy ciśnienia dzięki wbudowanemu DPR. Przepływ V100 = 150 m³/h, trzy punkty pomiarowe P/T oraz liniowa charakterystyka czynią go praktycznym rozwiązaniem do precyzyjnej regulacji i równoważenia hydraulicznego w instalacjach wodnych HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt VPF54.150F150 jest zaworem PICV PN25 do stosowania w instalacjach grzewczych, wentylacyjnych, klimatyzacyjnych i ciepłowniczych, wyłącznie w obiegach zamkniętych.
• Dla modelu VPF54.150F150 przewidziano zgodność z wymaganiami dyrektywy ciśnieniowej PED 2014/68/UE; dla DN150 PN25 wskazano kategorię II, moduł A2, z oznakowaniem CE.
• Montaż, uruchomienie i serwis mogą być wykonywane wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta oraz lokalnymi i krajowymi przepisami bezpieczeństwa.
• Montaż wykonywać przy odłączonym zasilaniu współpracującego siłownika. Przed demontażem lub pracami serwisowymi należy zamknąć zawory odcinające, wyłączyć pompę, całkowicie obniżyć ciśnienie instalacji i odczekać do jej całkowitego ostygnięcia.
• Nie dotykać gorących elementów bez zastosowania odpowiednich środków ochrony – ryzyko oparzeń.
• Przestrzegać oznaczonego kierunku przepływu medium (strzałka na korpusie zaworu). Nieprawidłowy montaż może spowodować nieprawidłową pracę instalacji.
• Zaworu nie wolno używać jako punktu stałego lub elementu podparcia podczas montażu instalacji.
• Przed uruchomieniem należy usunąć zanieczyszczenia, pozostałości spawania i inne ciała obce z zaworu oraz rurociągów. Przed zaworem należy stosować filtr lub odmulacz.
• Instalację wolno napełniać tylko przy całkowicie otwartym zaworze. Podczas płukania lub prób ciśnieniowych zawór musi być otwarty, ponieważ silne uderzenia ciśnienia mogą uszkodzić zamknięty zawór PICV.
• Ciśnienie różnicowe w kanale regulacyjnym zaworu nie może przekraczać 600 kPa.
• W celu zapewnienia cichej pracy nie należy przekraczać różnicy ciśnienia 150 kPa.
• Fabryczne położenie zaworu bez zamontowanego siłownika: zamknięty.
• Nastawę przepływu należy ustawiać zgodnie z dokumentacją producenta; nie wolno ustawiać nastawy poniżej wartości 0.6.
• Dopuszczalne medium: woda grzewcza niskiej i średniej temperatury, woda chłodnicza oraz woda z dodatkami przeciwzamarzaniowymi; zalecana jakość wody zgodnie z VDI 2035.
• Dla modelu VPF54.150F150 dopuszczalne ciśnienie robocze wynosi do 2500 kPa (25 bar), a dopuszczalna temperatura czynnika od 1 do 120 °C. Należy przestrzegać zależności ciśnienia roboczego i temperatury czynnika zgodnie z dokumentacją producenta oraz ISO 7005.
• Jeżeli zawór współpracuje z siłownikiem, nie należy izolować uchwytu siłownika, ponieważ musi być zapewniona swobodna cyrkulacja powietrza.
• W przypadku wersji z siłownikiem SQV istnieje ryzyko pochwycenia kończyn przez elementy ruchome. Unikać kontaktu z obszarem niebezpiecznym podczas montażu, regulacji i pracy urządzenia.
• Urządzenie należy utylizować zgodnie z lokalnymi przepisami i odpowiednimi kanałami zbiórki. Nie usuwać razem z odpadami komunalnymi.
• Podane parametry techniczne i bezpieczna eksploatacja obowiązują przy stosowaniu kompatybilnych siłowników Siemens wskazanych przez producenta; stosowanie siłowników innych producentów powoduje utratę gwarancji.
