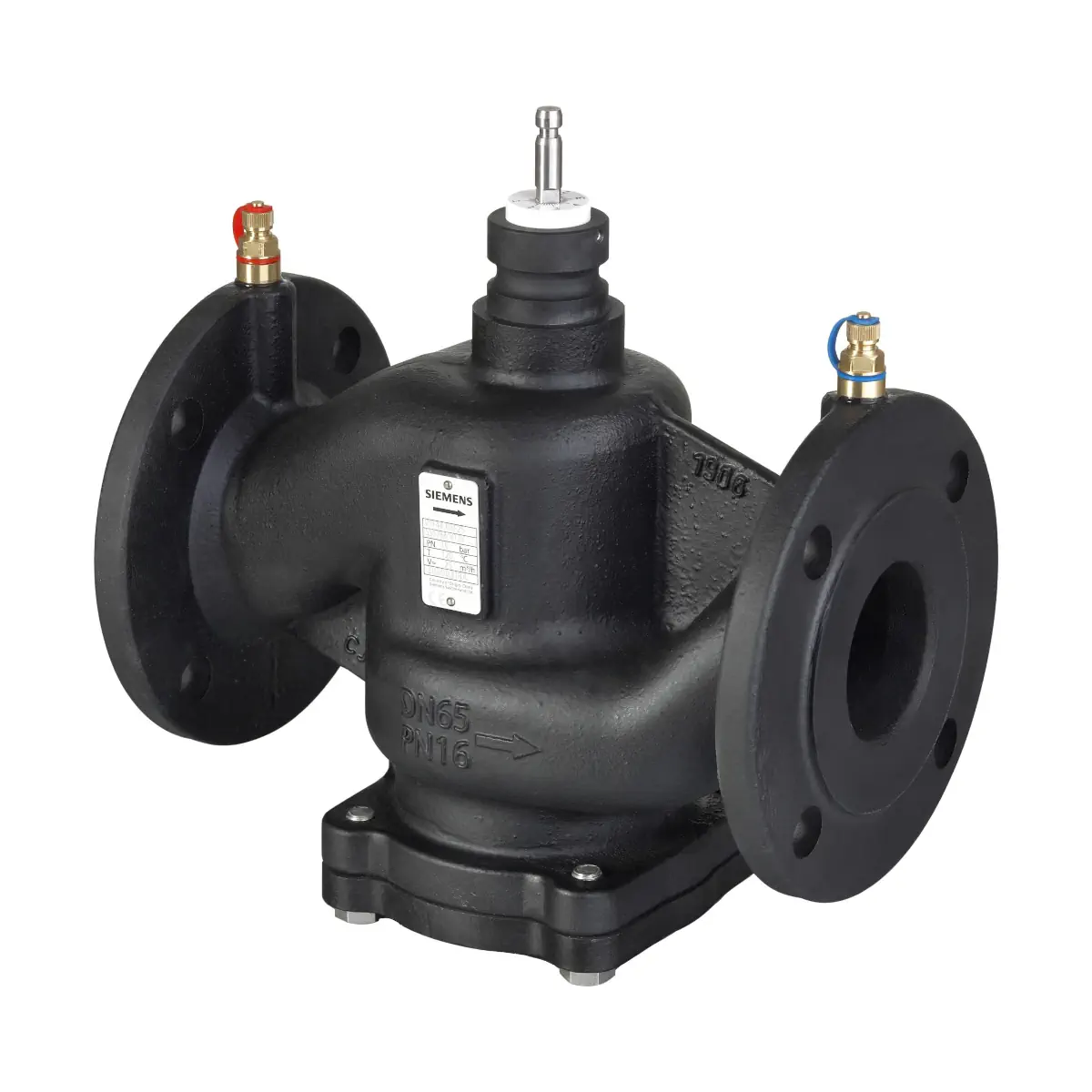

VPF54.100F90 Zawór Kombi kołnierzowy z żeliwa, PN25, DN100, V100 90,9 m3/h, współpracuje z SAV..P.., SQV..P..

VPF54.100F90 to zawór regulacyjny niezależny od ciśnienia (PICV) z serii Acvatix™, przeznaczony do precyzyjnej regulacji przepływu w instalacjach HVAC i ciepłowniczych. Zawór łączy w jednej konstrukcji zawór regulacyjny, mechanizm nastawy przepływu (nastawa wstępna) oraz wbudowany regulator różnicy ciśnienia (DPR), dzięki czemu utrzymuje względnie stały przepływ niezależnie od wahań ciśnienia w instalacji. Wersja VPF54 posiada przyłącza kołnierzowe i klasę ciśnieniową PN25.

Najważniejsze cechy

• Producent: Siemens
• Model: VPF54.100F90
• Nr magazynowy: S55266-V159
• Typ: zawór PICV (zawór regulacyjny niezależny od ciśnienia) z wbudowanym DPR
• Klasa ciśnieniowa: PN25
• Średnica nominalna: DN100
• Skok nominalny (H100): 40 mm
• Przepływ V100 (przy całkowitym otwarciu, H100): 90,9 m³/h
• Przepływ minimalny nastawialny Vmin (przy H100): 14,8 m³/h
• Charakterystyka zaworu: liniowa (wg VDI / VDE 2173)
• Stosunek regulacji: 1:100
• Poziom nieszczelności: klasa IV (0…0,01% V100) wg EN 1349
• Punkty pomiaru ciśnienia P/T: p1, p2, p3
• Uwaga montażowa: przy montażu z trzpieniem poziomo przepływ zmniejsza się o ok. 5%

Zastosowanie

• Do stosowania w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych oraz ciepłowniczych jako zawór regulacyjny.
• Do obiegów zamkniętych.

Zasada działania (PICV)

VPF54.100F90 łączy trzy funkcje w jednym zaworze: regulację, ograniczenie (nastawę) przepływu oraz utrzymanie stałej różnicy ciśnień na części regulacyjnej. Mechaniczny, szeregowo usytuowany regulator DPR utrzymuje stałą różnicę ciśnień na zaworze regulacyjnym (p1 – p2), co stabilizuje przepływ objętościowy. Wymagany przepływ maksymalny V100 ustawia się mechanizmem nastawy przepływu (pierścień ze skalą).

Punkty pomiaru ciśnienia (P/T)

Zawór VPF54.100F90 wyposażony jest w punkty pomiaru ciśnienia P/T do pomiaru i monitorowania ciśnienia różnicowego podczas uruchamiania:

• p1 – na przyłączu wlotowym A (czerwona opaska),
• p2 – na wylocie zaworu regulacyjnego (niebieska opaska),
• p3 – na przyłączu wylotowym B (niebieska opaska).

• Połączenie króćców P/T: G ¼ cala
• Końcówki pomiarowe: 2 mm × 40 mm

Nastawa przepływu (nastawa wstępna)

• Wymagany przepływ maksymalny ustawia się na skali nastawy (mechanizm nastawy przepływu obliczeniowego).
• Dla serii VPF54.. skala nastaw jest symetryczna – identyczne położenia nastawy wstępnej zapewniają identyczne natężenie przepływu.
• Zalecenie instalacyjne: przed ustawieniem nastawy przepływu zaleca się zamontowanie siłownika; nie ustawiać nastawy poniżej wartości 0.6.
• Δpmin (minimalna różnica ciśnienia wymagana do niezawodnej pracy DPR) zależy od nastawy przepływu; dla tego modelu wynosi 20…45 kPa.

Współpraca z siłownikami

• Zawór może współpracować z siłownikami elektromechanicznymi SAV..P.. lub SQV..P...
• Wymagany skok siłownika: 40 mm (zgodnie ze skokiem zaworu H100).
• Dopuszczalna różnica ciśnienia w kanale regulacyjnym z siłownikiem: Δpmax 600 kPa
• Maks. różnica ciśnienia, przy której zawór z siłownikiem niezawodnie się zamyka (ciśnienie zamykające): Δps 700 kPa

Dane techniczne

• Ciśnienie nominalne: PN25 (wg EN 1333)
• Dopuszczalne ciśnienie robocze: 2500 kPa (25 bar) (wg ISO 7628 / EN 1333)
• Temperatura czynnika: 1…120°C (DN 50…150)
• Dopuszczalne czynniki: woda grzewcza niskiej i średniej temperatury, woda chłodnicza, woda z dodatkami przeciwzamarzaniowymi (zalecenie: jakość wody wg VDI 2035)
• Kierunek działania: wsuwanie trzpienia zaworu zamyka zawór, wysuwanie trzpienia zaworu otwiera zawór
• Cicha praca: dla niskiego poziomu hałasu podczas pracy zaworu nie należy przekraczać różnicy ciśnienia 150 kPa
• Ograniczenie uruchomieniowe: ciśnienie różnicowe w kanale regulacyjnym zaworu nie może przekraczać 600 kPa
• Przyłącza kołnierzowe: ISO 7005-2

Materiały

• Korpus zaworu (DN50…100, PN25): żeliwo sferoidalne GJS-400-18RT
• Trzpień, sprężyna: stal nierdzewna
• Tuleja: mosiądz
• Regulator: stal nierdzewna
• Uszczelnienia: EPDM

Montaż i uruchomienie – ważne wymagania

• Obowiązkowy kierunek przepływu: zgodny ze strzałką na korpusie zaworu.
• Zalecenie: zawory najlepiej montować na przewodzie powrotnym (w obiegach grzewczych) ze względu na niższe temperatury.
• Uruchomienie: zawory należy uruchamiać z prawidłowo zamontowanym siłownikiem.
• Płukanie / próby ciśnieniowe: zawory muszą być otwarte; silne uderzenia ciśnienia mogą uszkodzić zamknięte PICV.
• Położenie fabryczne (bez siłownika): zawór ZAMKNIĘTY.

Dostawa i zamawianie

• Zawór PICV i siłownik należy zamawiać oddzielnie.
• Zawór jest dostarczany bez przeciwkołnierzy i bez uszczelek.
• Zawory, siłowniki i wyposażenie dodatkowe są pakowane i dostarczane w oddzielnych opakowaniach.

Podsumowanie

Siemens VPF54.100F90 (S55266-V159) to kołnierzowy zawór PICV PN25 o średnicy DN100 i skoku 40 mm, umożliwiający stabilną regulację przepływu dzięki wbudowanemu regulatorowi różnicy ciśnienia oraz nastawie wstępnej przepływu. Zakres nastaw obejmuje Vmin 14,8 m³/h do V100 90,9 m³/h, a punkty P/T (p1, p2, p3) ułatwiają pomiary i uruchomienie instalacji.
