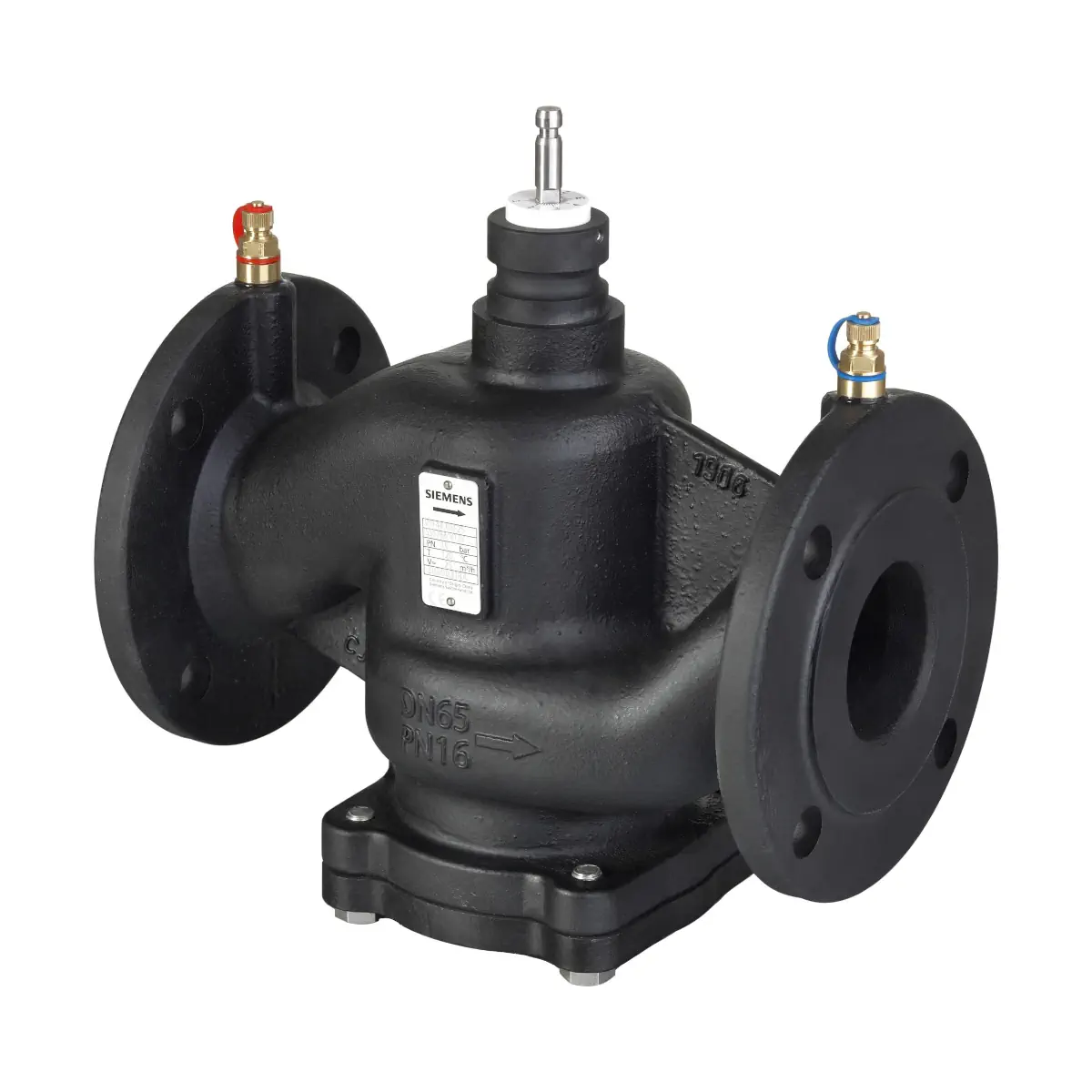

VPF54.50F25 Zawór Kombi kołnierzowy z żeliwa, PN25, DN50, V100 24,6 m3/h, współpracuje z SAX..P.., SQV..P..

VPF54.50F25 to kołnierzowy zawór regulacyjny niezależny od ciśnienia (PICV) z serii Siemens Acvatix™, przeznaczony do instalacji HVAC i ciepłowniczych w obiegach zamkniętych. Zawór łączy w jednej konstrukcji zawór regulacyjny, mechanizm nastawy maksymalnego przepływu (nastawa wstępna) oraz wbudowany regulator różnicy ciśnienia (DPR), dzięki czemu utrzymuje stabilny przepływ niezależnie od wahań ciśnienia w instalacji.

Najważniejsze cechy

• Producent: Siemens
• Model: VPF54.50F25
• Typ: zawór PICV (Pressure Independent Control Valve) z przyłączami kołnierzowymi
• Klasa ciśnieniowa: PN25
• Średnica nominalna: DN50
• Skok nominalny H100: 20 mm
• Zakres nastaw przepływu (dla całkowicie otwartego zaworu): Vmin 5,7 m³/h do V100 24,6 m³/h
• Wbudowany regulator różnicy ciśnienia (DPR): stała różnica ciśnienia na zaworze regulacyjnym (p1–p2)
• Punkty pomiaru P/T: 3 punkty (p1, p2, p3) do pomiaru/monitorowania różnicy ciśnienia podczas uruchomienia
• Charakterystyka zaworu: liniowa
• Stosunek regulacji: 1:100
• Kierunek działania: wsuwanie trzpienia zamyka zawór, wysuwanie trzpienia otwiera zawór

Zastosowanie

• Instalacje grzewcze, wentylacyjne i klimatyzacyjne oraz ciepłownicze jako zawór regulacyjny.
• Wyłącznie do obiegów zamkniętych.

Jak działa VPF54.50F25 (PICV)

VPF54.50F25 utrzymuje stabilny przepływ dzięki regulatorowi różnicy ciśnienia (DPR), który kompensuje wahania ciśnienia w układzie hydraulicznym. Wymagany przepływ maksymalny V100 ustawia się na skali nastawy wstępnej. Następnie regulator temperatury steruje siłownikiem, który moduluje otwarcie zaworu w celu utrzymania wymaganej temperatury w budynku, pomieszczeniu lub strefie.

Nastawa wstępna przepływu

• Przed ustawieniem nastawy przepływu zaleca się zamontowanie siłownika.
• Nastawę ustawia się zgodnie z tabelą przepływ objętościowy / nastawa na skali.
• Nie ustawiać nastawy poniżej wartości 0,6.
• Zawory VPF54.. mają symetryczną skalę nastaw – identyczne położenia nastawy wstępnej zapewniają identyczne natężenie przepływu.
• Uwaga montażowa: przy montażu z trzpieniem w położeniu poziomym przepływ zmniejsza się o ok. 5%.

Punkty pomiarowe P/T

Zawór VPF54.50F25 posiada trzy punkty pomiaru ciśnienia (P/T): p1, p2, p3 do pomiaru i monitorowania ciśnienia różnicowego na zaworze regulacyjnym i zaworze PICV podczas uruchamiania.

• Króćce pomiaru ciśnienia (punkty P/T): G 1/4" (połączenie)
• Końcówki pomiarowe: 2 mm × 40 mm
• Do pomiarów można zastosować elektroniczny manometr ALE10 oraz linie pomiarowe ALE11 (wyposażenie dodatkowe).

Kompatybilne siłowniki

VPF54.50F25 może współpracować z siłownikami SAX..P.. oraz SQV..P.. (dobieranymi do skoku 20 mm dla DN50).

• Maks. dopuszczalna różnica ciśnienia w kanale regulacyjnym (∆pmax) z siłownikiem: 600 kPa
• Maks. dopuszczalna różnica ciśnienia zamykającego (∆ps) z siłownikiem: 700 kPa

Dane techniczne

• Ciśnienie nominalne: PN25
• Dopuszczalne ciśnienie robocze: 2500 kPa (25 bar)
• Medium: woda grzewcza niskiej i średniej temperatury, woda chłodnicza, woda z dodatkami przeciwzamarzaniowymi
• Zalecenie jakości wody: wg VDI 2035
• Temperatura czynnika (DN50): 1…120 °C
• Poziom nieszczelności: klasa IV (0…0,01% V100)
• Dokładność przepływu (DN50…80): ±10% od ∆pmin do 70 kPa, oraz ±5% w zakresie 70…600 kPa
• Cicha praca: dla niskiego poziomu hałasu podczas pracy zaworu nie należy przekraczać różnicy ciśnienia 150 kPa

Materiały

• Korpus zaworu (DN50, PN25): żeliwo sferoidalne GJS-400-18RT
• Trzpień, sprężyna: stal nierdzewna
• Tuleja: mosiądz
• Regulator: stal nierdzewna
• Uszczelnienia: EPDM

Wymiary i przyłącza (DN50)

• Przyłącza kołnierzowe: wg ISO 7005-2
• Wymiary kołnierza: ØD 165 mm, ØD1 99 mm, ØD2 19 mm (4 otwory)
• Długość zabudowy: L1 230 mm
• Waga: 15 kg
• Wysokość montażowa (zależnie od siłownika): H = 545 mm (SAX..P..), H = 492 mm (SQV..P..)

Zamawianie i dostawa

• Nr magazynowy: S55266-V153
• Zawór i siłownik należy zamawiać oddzielnie.
• Zawór dostarczany jest bez przeciwkołnierzy i bez uszczelek.

Montaż i uruchomienie – ważne zalecenia

• Obowiązkowy jest montaż zgodnie z oznaczonym kierunkiem przepływu (strzałka na korpusie).
• Rekomendowany montaż na przewodzie powrotnym (niższe temperatury w obiegach grzewczych).
• Przed zaworem zalecany jest filtr lub odmulacz w celu zwiększenia niezawodności i trwałości.
• Nie izolować mocowania siłownika (wymagana cyrkulacja powietrza).
• Zawory należy uruchamiać z prawidłowo zamontowanym siłownikiem.
• Podczas płukania lub prób ciśnieniowych instalacji zawór musi być otwarty (uderzenia ciśnienia mogą uszkodzić zamknięty PICV).
• ∆Pmax w kanale regulacyjnym zaworu nie może przekraczać 600 kPa.
• Fabryczne ustawienie zaworu (bez siłownika): ZAMKNIĘTY.

Podsumowanie

Siemens VPF54.50F25 to kołnierzowy zawór PICV PN25 o średnicy DN50 i skoku 20 mm, z zakresem nastaw przepływu 5,7…24,6 m³/h. Wbudowany regulator różnicy ciśnienia, nastawa wstępna V100 oraz punkty pomiarowe P/T (p1, p2, p3) sprawiają, że jest to praktyczne rozwiązanie do stabilnej regulacji przepływu w instalacjach grzewczych i chłodniczych, szczególnie tam, gdzie kluczowe jest ograniczenie wpływu wahań ciśnienia na pracę odbiorników.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt VPF54.50F25 należy do serii zaworów VPF44../VPF54.. objętych deklaracją zgodności UE (CE). Dla wariantu PN25 DN50 dokumentacja wskazuje również zgodność z dyrektywą ciśnieniową PED 2014/68/UE, kategoria I, moduł A, z oznakowaniem CE.
• Zawór przeznaczony jest wyłącznie do instalacji grzewczych, wentylacyjnych, klimatyzacyjnych i ciepłowniczych w obiegach zamkniętych.
• Montaż, uruchomienie i serwis mogą wykonywać wyłącznie wykwalifikowani specjaliści, zgodnie z dokumentacją producenta oraz właściwymi przepisami krajowymi i lokalnymi przepisami bezpieczeństwa.
• Podczas montażu należy bezwzględnie przestrzegać wskazanego kierunku przepływu czynnika (strzałka na korpusie zaworu). Nieprawidłowy montaż może spowodować nieprawidłową pracę zaworu lub uszkodzenie instalacji.
• Zawór należy montować bez naprężeń mechanicznych. Nie używać zaworu jako punktu stałego ani elementu nośnego instalacji.
• Przed montażem należy usunąć z zaworu i rurociągów zanieczyszczenia, opiłki, pozostałości spawalnicze i inne ciała obce. Przed zaworem należy stosować filtr siatkowy lub odmulacz.
• Nie izolować termicznie uchwytu / wspornika siłownika. Należy zapewnić swobodną cyrkulację powietrza.
• Zawory odcinające instalacji wolno otworzyć dopiero po prawidłowym zamontowaniu siłownika. Instalację należy napełniać wyłącznie przy całkowicie otwartych zaworach.
• Uruchamianie zaworu należy wykonywać wyłącznie z prawidłowo zamontowanym siłownikiem. Fabryczne położenie zaworu bez siłownika: zamknięty.
• Podczas płukania instalacji i prób ciśnieniowych zawór musi pozostawać otwarty. Silne uderzenia ciśnienia mogą uszkodzić zamknięty zawór PICV.
• Ciśnienie różnicowe w kanale regulacyjnym zaworu nie może przekroczyć 600 kPa. Dla cichej pracy nie należy przekraczać różnicy ciśnień 150 kPa.
• Przed nastawą przepływu zaleca się zamontowanie siłownika. Nastawy przepływu nie wolno ustawiać poniżej wartości 0.6 na skali.
• Podczas demontażu lub prac serwisowych należy zamknąć zawory odcinające i całkowicie zredukować ciśnienie w instalacji. Siłownik wolno odłączyć od zaworu dopiero po całkowitym spadku ciśnienia w rurociągu.
• Nie dotykać gorących elementów bez zastosowania odpowiednich środków ochrony. Kontakt z nagrzanymi częściami może spowodować oparzenia.
• Dopuszczalne medium: niskotemperaturowa i średniotemperaturowa woda grzewcza, woda chłodnicza oraz woda z dodatkami przeciwzamrożeniowymi. Zalecana jakość wody zgodnie z VDI 2035.
• Dla modelu VPF54.50F25 dopuszczalna temperatura medium wynosi od 1 do 120°C, a dopuszczalne ciśnienie robocze do 25 bar (PN25), zgodnie z dokumentacją producenta.
• Produkt należy utylizować zgodnie z obowiązującymi lokalnie przepisami i odpowiednimi kanałami zbiórki przewidzianymi przez producenta i przepisy prawa.
