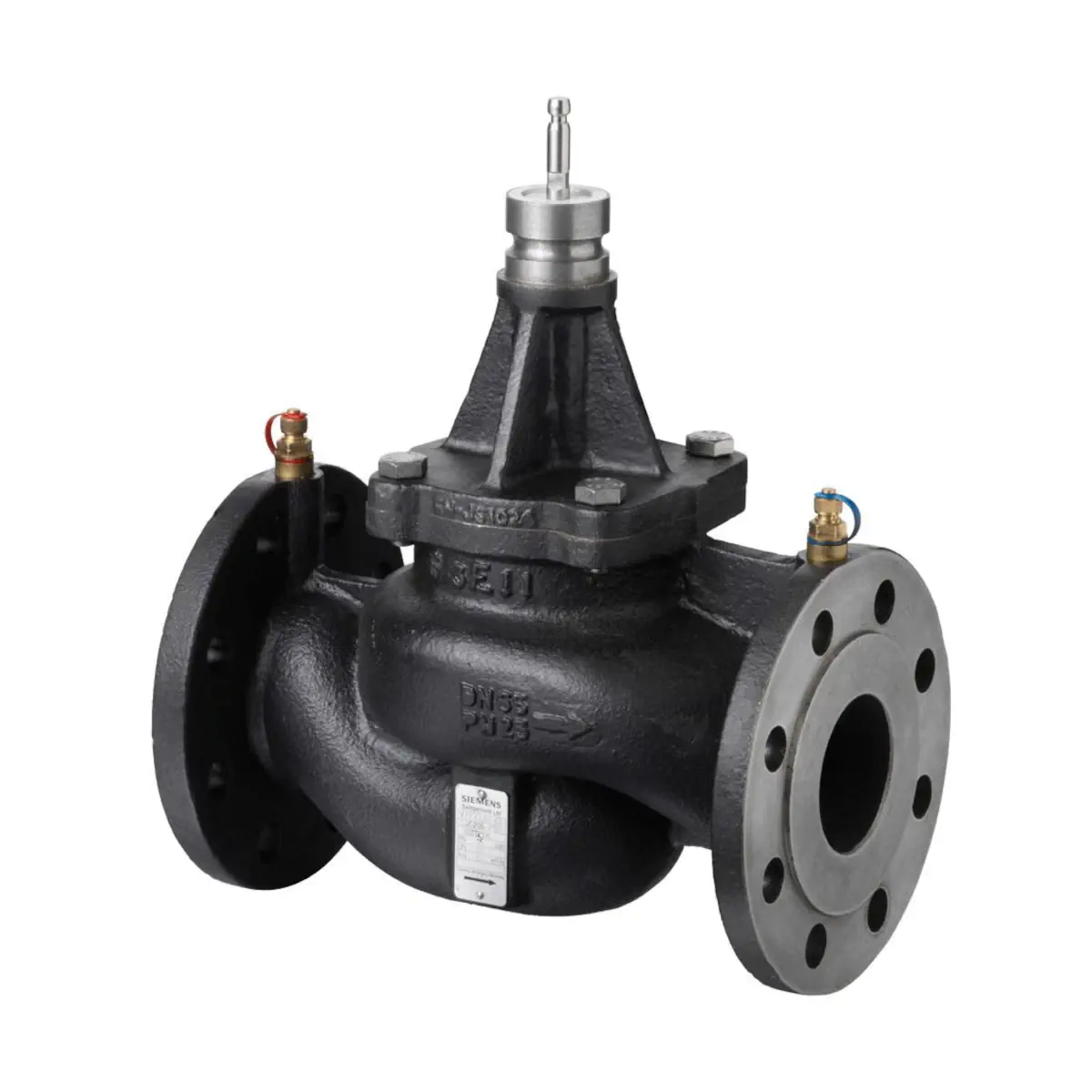

VPF53.150F200 Zawór Kombi kołnierzowy z żeliwa, PN25, DN150, V100 195 m3/h

VPF53.150F200 to kołnierzowy, niezależny od ciśnienia zawór regulacyjny (PICV) serii ACVATIX™ firmy Siemens, przeznaczony do instalacji HVAC i ciepłowniczych jako zawór regulacyjny w obiegach zamkniętych. Zawór łączy w jednej konstrukcji zawór regulacyjny, mechanizm nastawy (ograniczenia) przepływu oraz wbudowany regulator różnicy ciśnień (DPR), dzięki czemu utrzymuje zadany przepływ niezależnie od wahań ciśnienia w instalacji.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VPF53.150F200
• Typ: zawór PICV (Pressure Independent Control Valve), kołnierzowy
• Ciśnienie nominalne: PN25 (wg EN 1333)
• DN: 150
• Skok nominalny (H100): 43 mm
• Przepływ przy całkowitym otwarciu (V100): 195 m³/h
• Najmniejszy nastawialny przepływ (Vmin): 32 m³/h
• Punkty pomiaru ciśnienia P/T: p1 (wlot A, czerwona opaska) i p3 (wylot B, niebieska opaska)
• Możliwość współpracy z siłownikami: SAX..P.., SAV..P.. lub SQV..P..

Zastosowanie

• Instalacje grzewcze, wentylacyjne i klimatyzacyjne oraz ciepłownicze – jako zawór regulacyjny.
• Obiegi zamknięte.

Zasada działania (PICV)

VPF53.150F200 łączy trzy funkcje w jednym zaworze:

• regulację przepływu (zawór regulacyjny o liniowej charakterystyce),
• nastawę przepływu obliczeniowego (ograniczenie maksymalnego przepływu na skali),
• automatyczne równoważenie dzięki wbudowanemu regulatorowi różnicy ciśnień (DPR).

Mechaniczny regulator DPR utrzymuje stałą różnicę ciśnienia na wewnętrznym zaworze regulacyjnym, co pozwala zachować ustawiony przepływ w całym zakresie pracy – niezależnie od zmian ciśnienia wlotowego.

Nastawa przepływu

• Zakres nastawy przepływu: od 32 do 195 m³/h (od Vmin do V100).
• Minimalna wymagana różnica ciśnienia (Δpmin): zależna od nastawy przepływu; dla tego modelu wartości w tabeli nastaw mieszczą się w zakresie 33…65 kPa.
• Zalecenie montażowe przy nastawie: przed ustawieniem przepływu zaleca się zamontowanie siłownika.
• Ograniczenie nastawy: nie ustawiać poniżej wartości 0.6 na skali.

Punkty pomiaru ciśnienia (P/T)

Zawór VPF53.150F200 wyposażony jest w punkty pomiarowe P/T umożliwiające pomiar i monitorowanie różnicy ciśnień na zaworze podczas uruchamiania:

• p1: przyłącze P/T na wlocie A (czerwona opaska),
• p3: przyłącze P/T na wylocie B (niebieska opaska).
• Przyłącza P/T: G ¼ cala
• Wskazówki pomiarowe: 2 mm × 40 mm

Dane techniczne

• PN: PN25 wg EN 1333
• Dopuszczalne ciśnienie robocze: 2500 kPa (25 bar)
• Charakterystyka zaworu: liniowa wg VDI / VDE 2173
• Poziom nieszczelności: Klasa IV (0…0,01% przepływu objętościowego V100) wg EN 1349
• Kierunek działania: normalnie otwarty (wciśnij żeby zamknąć)
• Stosunek regulacji: 1:100
• Średnia dokładność przepływu (DN 100…150): ±10% od Δpmin do 105 kPa oraz ±5% od 105 do 600 kPa
• Maks. dopuszczalne ciśnienie różnicowe Pmax w kanale regulacyjnym: 600 kPa
• Cicha praca: niski poziom hałasu przy różnicy ciśnienia nieprzekraczającej 150 kPa
• Dopuszczalne czynniki: niskotemperaturowa i średniotemperaturowa woda grzejna, woda chłodnicza, woda z dodatkami przeciwzamrożeniowymi
• Zalecenie: jakość wody wg VDI 2035
• Temperatura medium (PN25, DN150): 1…110°C
• Warunki otoczenia (praca): 1…55°C, 5…95% r.h.

Materiały i wykonanie

• Korpus zaworu (PN25, DN150): żeliwo sferoidalne GJS-400-15
• Trzpień, sprężyna: stal nierdzewna
• Trim: mosiądz (DZR)
• Regulator: stal nierdzewna
• Uszczelnienia: EPDM
• Połączenia kołnierzowe: ISO 7005-2

Montaż i uruchomienie – ważne informacje

• Kierunek przepływu (strzałka na korpusie): obowiązkowy.
• Zalecane miejsce montażu: na rurze powrotnej (dla obiegów grzewczych) – niższa temperatura medium.
• Zalecenie instalacyjne: przed zaworem zamontować filtr siatkowy lub osadnik zanieczyszczeń.
• Izolacja: nie izolować wspornika siłownika (wymagana cyrkulacja powietrza).
• Uruchomienie: zawory uruchamiać z prawidłowo zamontowanym siłownikiem; podczas płukania lub prób ciśnieniowych zawory muszą być otwarte.
• Położenie fabryczne (bez siłownika): zawór zamknięty.

Dostawa i zamawianie

• Numer magazynowy: S55266-V123
• Zamawianie: zawór PICV i siłownik zamawiane są oddzielnie.
• Dostawa: zawór dostarczany bez przeciwkołnierzy i bez uszczelek.

Podsumowanie

Siemens VPF53.150F200 to przemysłowy, kołnierzowy zawór PICV PN25 o średnicy DN150, przeznaczony do stabilnej regulacji przepływu w obiegach zamkniętych. Dzięki wbudowanemu regulatorowi różnicy ciśnień i możliwości nastawy przepływu (Vmin 32 m³/h, V100 195 m³/h) zapewnia samoczynne równoważenie hydrauliczne i bardziej stabilną pracę układu przy zmiennych warunkach ciśnieniowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony do stosowania wyłącznie w instalacjach grzewczych, wentylacyjnych, klimatyzacyjnych oraz ciepłowniczych, w obiegach zamkniętych.
• Montaż, uruchomienie i serwis mogą być wykonywane wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta oraz lokalnymi i krajowymi przepisami bezpieczeństwa.
• Wskazany kierunek przepływu czynnika (strzałka na korpusie zaworu) jest obowiązkowy. Nieprawidłowy montaż może spowodować nieprawidłową pracę instalacji lub uszkodzenie zaworu.
• Zawór należy montować bez naprężeń mechanicznych. Nie używać zaworu jako punktu stałego lub elementu nośnego instalacji.
• Przed montażem należy usunąć z zaworu i rurociągów zanieczyszczenia, opiłki oraz pozostałości spawalnicze. Zalecane jest stosowanie filtra siatkowego lub odmulacza przed zaworem.
• Produkt należy stosować wyłącznie z dopuszczonymi mediami: niskotemperaturową i średniotemperaturową wodą grzejną, wodą chłodniczą oraz wodą z dodatkami przeciwzamrożeniowymi. Zalecana jakość wody zgodnie z VDI 2035.
• Dla modelu VPF53.150F200 (PN25, DN150) dopuszczalne ciśnienie robocze wynosi 25 bar (2500 kPa), a dopuszczalna temperatura medium 1…110°C. Przekroczenie tych wartości jest niedopuszczalne.
• Podczas uruchamiania zawór musi mieć prawidłowo zamontowany siłownik. Fabryczne ustawienie zaworu bez siłownika: zamknięty.
• Podczas napełniania instalacji, płukania oraz prób ciśnieniowych zawór musi pozostawać otwarty. Silne uderzenia ciśnienia mogą uszkodzić zamknięty zawór PICV.
• Ciśnienie różnicowe w kanale regulacyjnym zaworu nie może przekraczać 600 kPa. Dla cichej pracy zaleca się nie przekraczać różnicy ciśnienia 150 kPa.
• Przed otwarciem zaworów odcinających należy najpierw prawidłowo zamontować siłownik. Demontaż siłownika wolno wykonywać dopiero po całkowitym zredukowaniu ciśnienia w instalacji.
• Podczas prac serwisowych należy wyłączyć pompę i odłączyć zasilanie, zamknąć zawory odcinające, zmniejszyć ciśnienie w rurociągu oraz odczekać do ostygnięcia rur i elementów instalacji.
• Nie dotykać gorących części bez zastosowania odpowiednich środków ochrony. Kontakt z nagrzanymi elementami może spowodować oparzenia.
• Jeżeli zawór współpracuje z kompatybilnym siłownikiem, należy zachować ostrożność względem ruchomych elementów. Istnieje ryzyko przytrzaśnięcia lub pochwycenia kończyn.
• Nie izolować termicznie uchwytu siłownika; należy zapewnić swobodną cyrkulację powietrza wokół napędu.
• Dławnica uszczelniająca nie podlega wymianie. W przypadku wycieku należy wymienić cały zawór.
• Produkt należy utylizować zgodnie z obowiązującymi lokalnie przepisami i odpowiednimi kanałami zbiórki, nie usuwać z odpadami komunalnymi.
• Parametry techniczne i gwarancja obowiązują przy stosowaniu kompatybilnych siłowników Siemens wskazanych przez producenta dla modelu VPF53.150F200.
