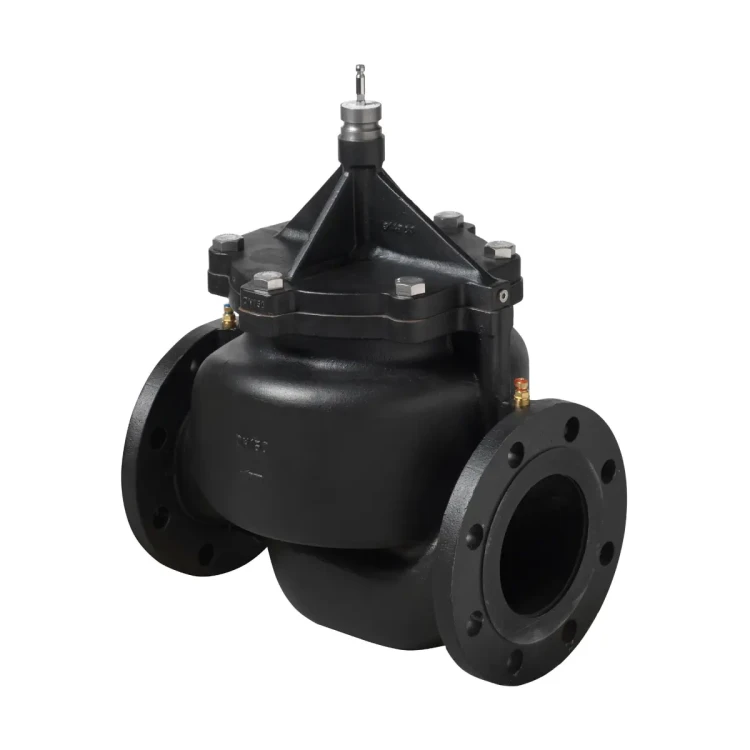

VPF53.200F210 Zawór Kombi kołnierzowy z żeliwa, PN25, DN200, V100 210 m3/h, współpracuje z SAV..P.., SQV..P..

VPF53.200F210 to kołnierzowy zawór regulacyjny niezależny od ciśnienia (PICV) z serii Siemens Acvatix™, przeznaczony do precyzyjnej regulacji przepływu w zamkniętych obiegach HVAC oraz instalacjach ciepłowniczych. Zawór posiada wbudowany regulator różnicy ciśnienia (DPR) oraz mechanizm nastawy przepływu ze skalą (nastawa wstępna), co pozwala utrzymać wymagany przepływ w szerokim zakresie zmian ciśnienia w instalacji. Model DN200 / PN25 zapewnia przepływ V100 = 210 m³/h (dla pełnego otwarcia) oraz jest wyposażony w punkty pomiarowe P/T ułatwiające uruchomienie i diagnostykę.

Najważniejsze cechy

• Producent: Siemens
• Model: VPF53.200F210
• Typ: zawór PICV (Pressure Independent Control Valve) z przyłączami kołnierzowymi
• Ciśnienie nominalne: PN25
• Średnica nominalna: DN200
• Przyłącza kołnierzowe: ISO 7005-2
• Wbudowany regulator różnicy ciśnienia (DPR) – stabilizacja warunków pracy zaworu regulacyjnego
• Nastawa wstępna przepływu (ograniczenie przepływu maksymalnego V100) ze skalą
• Punkty pomiarowe P/T: p1 (czerwona opaska) i p3 (niebieska opaska)
• Przepływ (pełne otwarcie): V100 = 210 m³/h
• Najmniejszy nastawialny przepływ (pełne otwarcie): Vmin = 95 m³/h
• Charakterystyka zaworu: liniowa (wg VDI / VDE 2173)
• Stosunek regulacji: 1:100
• Współpraca z siłownikami: elektromechanicznymi SAV..P.. lub SQV..P.. (zamawiane oddzielnie)

Zastosowanie

• Do stosowania w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych oraz ciepłowniczych jako zawór regulacyjny.
• Do obiegów zamkniętych.

Zasada działania (PICV)

VPF53.200F210 łączy w jednym korpusie trzy funkcje: zaworu regulacyjnego, mechanizmu nastawy przepływu (V100) oraz regulatora różnicy ciśnienia DPR. Mechaniczny regulator DPR utrzymuje stałą różnicę ciśnienia na zaworze regulacyjnym, dzięki czemu przepływ przez zawór pozostaje względnie stały, niezależnie od wahań ciśnienia w instalacji. Regulator temperatury, poprzez wysterowanie siłownika, ustawia wymagany przepływ w celu utrzymania zadanej temperatury w budynku, pomieszczeniu lub strefie.

Punkty pomiarowe P/T

Zawór wyposażony jest w dwa punkty pomiaru ciśnienia (P/T) przeznaczone do pomiaru i monitorowania ciśnienia różnicowego podczas uruchamiania:

• p1: przyłącze wlotowe A (czerwona opaska)
• p3: przyłącze wylotowe B (niebieska opaska)

Nastawa wstępna przepływu (V100)

• Wymagany przepływ maksymalny V100 ustawia się mechanizmem nastawy ze skalą.
• Przed ustawieniem nastawy przepływu zalecany jest montaż siłownika.
• Nie ustawiać nastawy poniżej wartości 0.6.
• Jeśli zawór jest zamontowany w położeniu z trzpieniem usytuowanym poziomo, przepływ zmniejsza się o ok. 5%.

Dane techniczne

• Ciśnienie nominalne: PN25 (wg EN 1333)
• Dopuszczalne ciśnienie robocze: 2500 kPa (25 bar) (wg ISO 7628 / EN 1333)
• Poziom nieszczelności: klasa IV (0…0,01% V100) (wg EN 1349)
• Kierunek działania: wsuwanie trzpienia zaworu zamyka zawór; wysuwanie trzpienia zaworu otwiera zawór
• Dopuszczalne czynniki: woda grzewcza niskiej i średniej temperatury, woda chłodnicza, woda z dodatkami przeciwzamarzaniowymi
• Zalecenie jakości wody: wg VDI 2035
• Temperatura czynnika (DN200): 1…110 °C
• Średnia dokładność przepływu (DN200): ±10% od Δpmin do 600 kPa (testowane w warunkach czystej wody)
• Cicha praca: dla niskiego poziomu hałasu podczas pracy zaworu nie należy przekraczać różnicy ciśnienia 150 kPa

Materiały

• Korpus zaworu (DN125…200, PN16/PN25): żeliwo sferoidalne GJS-400-18RT
• Trzpień, sprężyna: stal nierdzewna
• Tuleja: mosiądz
• Regulator: stal nierdzewna
• Uszczelnienia: EPDM

Wymiary i masa (DN200)

• DN: 200
• ØD: 380 mm
• ØD1: 274 mm
• ØD2: 28 mm (12x)
• L1: 600 mm
• L2: 300 mm
• L3: 300 mm
• ØK: 310 mm
• H1: 401 mm
• H2: 521 mm
• H (z siłownikiem SAV..P..): 870 mm
• H (z siłownikiem SQV..P..): 790 mm
• Masa: 175 kg

Montaż i uruchomienie

• Obowiązkowy jest montaż zgodnie z oznaczonym kierunkiem przepływu (strzałka na korpusie zaworu).
• Zawory najlepiej montować na przewodzie powrotnym (niższe temperatury w obiegach grzewczych).
• Przed zaworem zalecany jest filtr lub odmulacz, zwiększający niezawodność i trwałość zaworu.
• Nie izolować mocowania siłownika (wymagana jest cyrkulacja powietrza).
• Zawory należy uruchamiać z prawidłowo zamontowanym siłownikiem; bez siłownika zawory PICV nie mogą pracować jako ograniczające przepływ.
• Podczas płukania lub prób ciśnieniowych instalacji zawory muszą być otwarte (uderzenia ciśnienia mogą uszkodzić zamknięty PICV).
• Ciśnienie różnicowe ΔPmax w kanale regulacyjnym zaworu nie może przekraczać 600 kPa.
• Fabryczne położenie zaworu (bez siłownika): ZAMKNIĘTY.

Zamawianie i dostawa

• Typ: VPF53.200F210
• Nr magazynowy: S55266-V150
• Zawory PICV i siłowniki należy zamawiać oddzielnie.
• Zawory są dostarczane bez przeciwkołnierzy i bez uszczelek.

Podsumowanie

Siemens VPF53.200F210 to zawór PICV DN200 / PN25 z wbudowanym regulatorem różnicy ciśnienia i nastawą przepływu, zaprojektowany do stabilnej, przewidywalnej regulacji wody grzewczej i chłodniczej w zamkniętych instalacjach HVAC oraz ciepłowniczych. Kołnierzowe przyłącza, punkty pomiarowe P/T oraz możliwość współpracy z siłownikami SAV..P.. i SQV..P.. ułatwiają uruchomienie i zapewniają pewną pracę w wymagających układach o dużych przepływach.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Dla serii VPF53.. producent udostępnia dokumentację zgodności EU (CE) oraz zgodności EAC.
• Produkt podlega wymaganiom dyrektywy ciśnieniowej PED 2014/68/EU jako akcesorium ciśnieniowe. Dla modelu VPF53.200F210 należy stosować wyłącznie zgodnie z dokumentacją producenta oraz lokalnymi przepisami dotyczącymi urządzeń i instalacji ciśnieniowych.
• Montaż, uruchomienie i serwis wyłącznie przez wykwalifikowany personel.
• Nieprzestrzeganie krajowych i lokalnych przepisów bezpieczeństwa może spowodować obrażenia ciała oraz uszkodzenie mienia.
• Zawór przeznaczony jest wyłącznie do obiegów zamkniętych w instalacjach grzewczych, wentylacyjnych, klimatyzacyjnych i ciepłowniczych.
• Stosować wyłącznie z dopuszczonymi mediami: niskotemperaturową i średniotemperaturową wodą grzejną, wodą chłodniczą oraz wodą z dodatkami przeciwzamrożeniowymi. Zalecana jakość wody zgodnie z VDI 2035.
• Dla modelu VPF53.200F210 dopuszczalna temperatura medium wynosi 1…110°C, a dopuszczalne ciśnienie robocze 25 bar. Przekroczenie dopuszczalnych parametrów pracy może spowodować uszkodzenie zaworu i zagrożenie dla bezpieczeństwa instalacji.
• Bezwzględnie przestrzegać wskazanego kierunku przepływu oznaczonego strzałką na korpusie zaworu. Nieprawidłowy montaż może spowodować nieprawidłową pracę urządzenia lub uszkodzenie instalacji.
• Zawór należy montować bez naprężeń mechanicznych. Nie używać zaworu jako punktu stałego ani elementu podparcia instalacji.
• Przed montażem usunąć z zaworu i rurociągów zanieczyszczenia, opiłki oraz pozostałości spawalnicze. Przed zaworem należy przewidzieć filtr siatkowy lub odmulacz.
• Nie izolować termicznie uchwytu / wspornika siłownika. Należy zapewnić swobodną cyrkulację powietrza.
• Zawory odcinające instalacji otwierać dopiero po prawidłowym zamontowaniu siłownika.
• Instalację napełniać oraz płukać tylko przy całkowicie otwartym zaworze. Silne uderzenia ciśnienia mogą uszkodzić zamknięty zawór PICV.
• Fabryczne położenie zaworu bez siłownika to pozycja zamknięta.
• Ręczna regulacja jest możliwa wyłącznie z zamontowanym siłownikiem.
• Nie ustawiać nastawy przepływu poniżej wartości 0.6.
• Podczas pracy elementy zaworu mogą osiągać wysoką temperaturę. Nie dotykać gorących części bez odpowiednich środków ochrony, aby uniknąć oparzeń.
• Podczas montażu i obsługi siłownika istnieje ryzyko przytrzaśnięcia kończyn. Unikać kontaktu z obszarami niebezpiecznymi i ruchomymi elementami.
• Podczas prac serwisowych należy wyłączyć pompę, odłączyć zasilanie siłownika, zamknąć zawory odcinające, zredukować ciśnienie w rurociągu i odczekać do ostygnięcia rur.
• Siłownik wolno demontować z zaworu dopiero po całkowitym obniżeniu ciśnienia w instalacji.
• Dławnica uszczelniająca nie podlega wymianie. W przypadku wycieku należy wymienić cały zawór.
• Stosowanie siłowników innych niż wskazane przez producenta może skutkować nieprawidłową pracą urządzenia oraz utratą gwarancji.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować zgodnie z lokalnymi przepisami oraz odpowiednimi wymaganiami dla zużytych urządzeń i elementów instalacyjnych.
