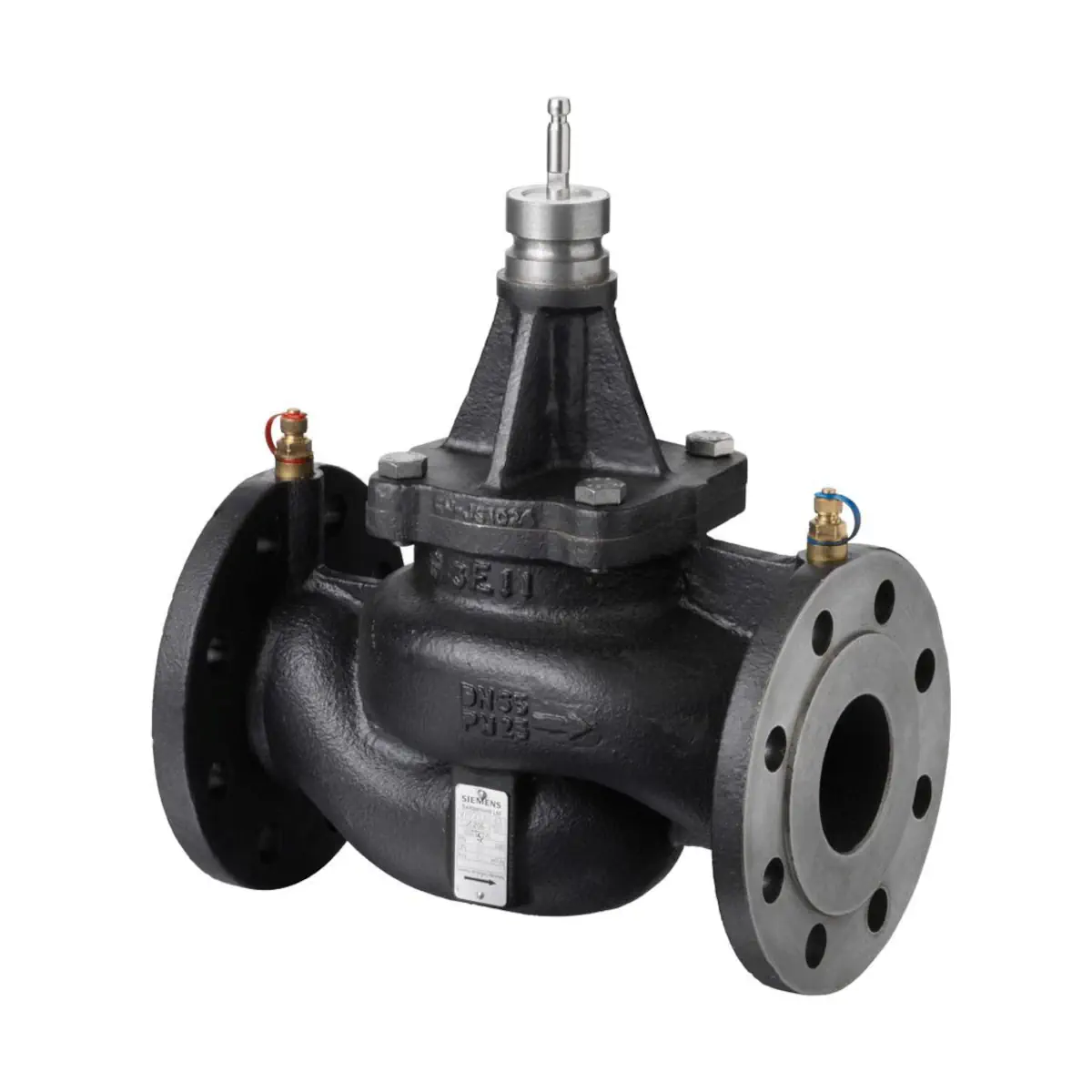

VPF53.150F160 Zawór Kombi kołnierzowy z żeliwa, PN25, DN150, V100 148 m3/h

VPF53.150F160 to kołnierzowy zawór regulacyjny niezależny od ciśnienia (PICV) serii Siemens ACVATIX™ w wykonaniu PN25, przeznaczony do pracy w obiegach zamkniętych instalacji HVAC oraz ciepłowniczych. Zawór łączy funkcję regulacji przepływu z wbudowanym regulatorem różnicy ciśnień (DPR) oraz mechanizmem nastawy (ograniczenia) przepływu, co pozwala utrzymać zadany przepływ w szerokim zakresie zmian ciśnienia w instalacji.

Najważniejsze cechy

• Producent: Siemens
• Model: VPF53.150F160
• Typ: zawór PICV kołnierzowy (niezależny od ciśnienia), z wbudowanym DPR
• Ciśnienie nominalne: PN25 (wg EN 1333)
• Średnica nominalna: DN 150
• Połączenie: kołnierzowe ISO 7005-2
• Skok nominalny (H100): 43 mm
• Przepływ przy całkowitym otwarciu (V100): 148 m³/h
• Minimalny nastawialny przepływ (Vmin): 25,6 m³/h
• Punkty pomiaru ciśnienia P/T: p1 (wlot A, czerwona opaska) i p3 (wylot B, niebieska opaska)
• Współpraca z siłownikami: SAX..P.., SAV..P.. lub SQV..P.. (zamawiane oddzielnie)

Zastosowanie

• Instalacje grzewcze, wentylacyjne i klimatyzacyjne oraz ciepłownicze – jako zawór regulacyjny.
• Obiegi zamknięte.

Zasada działania (PICV)

VPF53.150F160 łączy w jednym korpusie trzy funkcje:

• zawór regulacyjny do modulacyjnej regulacji przepływu,
• nastawę (ograniczenie) przepływu – ustawianą mechanicznie na skali,
• regulator różnicy ciśnienia (DPR), który równoważy wahania ciśnienia w układzie hydraulicznym.

Dzięki DPR zawór utrzymuje ustawioną wartość przepływu w całym zakresie pracy – mimo zmian ciśnienia zasilania w instalacji. Wymagany maksymalny przepływ ustawia się na skali nastawy, a siłownik ogranicza przepływ zgodnie z zapotrzebowaniem (np. wynikającym z regulacji temperatury w strefie/pomieszczeniu).

Pomiary i uruchomienie

• Punkty P/T: zawór ma punkty pomiarowe p1 i p3 do pomiaru oraz monitorowania różnicy ciśnień na zaworze podczas uruchamiania.
• Nastawa wstępna: ustaw przepływ zgodnie z tabelami przepływu/nastaw; producent zaleca nie ustawiać poniżej wartości „0.6”.
• Sterowanie ręczne: możliwe wyłącznie z zamontowanym siłownikiem.
• Wymóg montażowy: obowiązuje kierunek przepływu zgodny ze strzałką na korpusie zaworu.

Dane techniczne (dla VPF53.150F160)

• Dopuszczalne ciśnienie robocze: 2500 kPa (25 bar)
• Charakterystyka zaworu: liniowa (wg VDI / VDE 2173)
• Poziom nieszczelności: Klasa IV (0…0,01% przepływu objętościowego V100) wg EN 1349
• Kierunek działania: normalnie otwarty (wciśnij żeby zamknąć)
• Stosunek regulacji: 1:100
• Dopuszczalne czynniki: niskotemperaturowa i średniotemperaturowa woda grzejna, woda chłodnicza, woda z dodatkami przeciwzamrożeniowymi (zalecenie jakości wody wg VDI 2035)
• Temperatura medium (PN25, DN150): 1…110°C
• Dokładność przepływu: ±10% od Δpmin do 105 kPa (DN 100…150), ±5% od 105…600 kPa (DN 100…150)
• Cicha praca: niski poziom hałasu przy różnicy ciśnienia nieprzekraczającej 150 kPa
• Maks. dopuszczalna różnica ciśnienia dyspozycyjnego przy współpracy z siłownikami (DN150): Δpmax 600 kPa, Δps 600 kPa (w zależności od zastosowanego siłownika z serii SAV..P.. lub SQV..P..)

Materiały wykonania

• Korpus zaworu (PN25, DN150): żeliwo sferoidalne GJS-400-15
• Trzpień, sprężyna: stal nierdzewna
• Trim: mosiądz (DZR)
• Regulator: stal nierdzewna
• Uszczelnienia: EPDM

Dostawa i zamawianie

• Numer magazynowy: S55266-V122
• Zawór i siłownik: zamawiane oddzielnie.
• Zawór w dostawie: bez przeciwkołnierzy i bez uszczelek.

Podsumowanie

Siemens VPF53.150F160 to kołnierzowy zawór PICV PN25 o średnicy DN150, zapewniający stabilny, ustawiony przepływ dzięki wbudowanemu regulatorowi różnicy ciśnień oraz mechanicznej nastawie przepływu. Jest przeznaczony do obiegów zamkniętych w instalacjach HVAC i ciepłowniczych, a punkty pomiarowe P/T (p1, p3) ułatwiają uruchomienie i kontrolę pracy.
