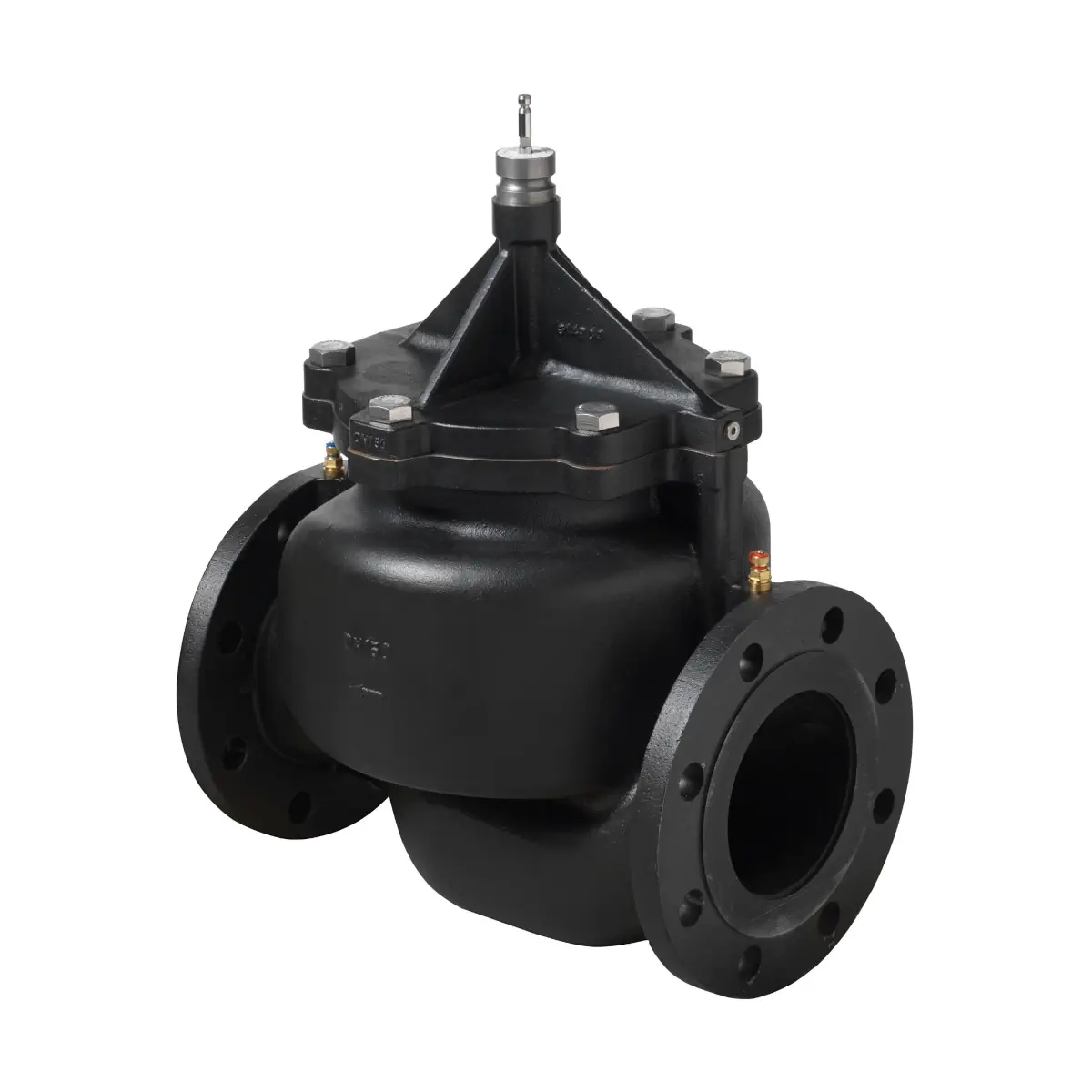

VPF53.200F280 Zawór Kombi kołnierzowy z żeliwa, PN25, DN200, V100 280 m3/h, współpracuje z SAV..P.., SQV..P..

VPF53.200F280 to kołnierzowy zawór regulacyjny niezależny od ciśnienia (PICV) z serii Siemens Acvatix™, przeznaczony do pracy w instalacjach HVAC i ciepłowniczych w obiegach zamkniętych. Zawór łączy w jednej obudowie funkcję zaworu regulacyjnego, nastawy przepływu maksymalnego oraz wbudowanego regulatora różnicy ciśnień (DPR), co pozwala utrzymać ustawiony przepływ niezależnie od wahań ciśnienia w instalacji. Wersja PN25 w rozmiarze DN200 oferuje przepływ nominalny V100 = 280 m³/h z możliwością nastawy (najmniejszy nastawialny przepływ Vmin = 130 m³/h) oraz posiada punkty pomiaru ciśnienia P/T ułatwiające uruchomienie i kontrolę.

Najważniejsze cechy

• Producent: Siemens
• Seria: Acvatix™
• Model: VPF53.200F280
• Typ: zawór regulacyjny niezależny od ciśnienia (PICV) z wbudowanym regulatorem różnicy ciśnienia (DPR)
• Przyłącza: kołnierzowe, ISO 7005-2
• Średnica nominalna: DN200
• Ciśnienie nominalne: PN25
• Przepływ nominalny (V100): 280 m³/h (przez całkowicie otwarty zawór)
• Najmniejszy nastawialny przepływ (Vmin): 130 m³/h (przez całkowicie otwarty zawór)
• Charakterystyka zaworu: liniowa (wg VDI / VDE 2173)
• Stosunek regulacji: 1:100
• Punkty pomiaru ciśnienia P/T: 2 punkty (p1, p3)
• Skok nominalny (H100): 43 mm
• Maks. dopuszczalna różnica ciśnienia w kanale regulacyjnym: ≤ 600 kPa
• Uwaga montażowa: przy montażu z trzpieniem poziomo przepływ zmniejsza się o ok. 5%

Zastosowanie

• Instalacje grzewcze, wentylacyjne i klimatyzacyjne oraz ciepłownicze jako zawór regulacyjny.
• Do obiegów zamkniętych.
• Zawór wymaga pracy z zamontowanym siłownikiem (PICV nie mogą być stosowane jako ograniczające przepływ bez siłownika).

Zasada działania (PICV)

VPF53.200F280 łączy trzy funkcje w jednym urządzeniu:

• regulację przepływu (zawór regulacyjny o liniowej charakterystyce),
• mechanizm nastawy przepływu maksymalnego (V100) ze skalą nastawy,
• regulator różnicy ciśnienia (DPR), który utrzymuje stałą różnicę ciśnień na zaworze regulacyjnym (p1 – p2), stabilizując przepływ niezależnie od zmian ciśnienia w instalacji.

Punkty pomiaru ciśnienia P/T

Zawór VPF53.200F280 wyposażony jest w dwa punkty pomiaru ciśnienia (P/T), przeznaczone do pomiaru i monitorowania różnicy ciśnień podczas uruchamiania:

• p1: na przyłączu wlotowym A (czerwona opaska),
• p3: na przyłączu wylotowym B (niebieska opaska).

Medium i parametry pracy

• Dopuszczalne czynniki: woda grzewcza niskiej i średniej temperatury, woda chłodnicza, woda z dodatkami przeciwzamarzaniowymi (zalecenie: jakość wody wg VDI 2035)
• Temperatura czynnika (DN200): 1…110 °C
• Poziom nieszczelności: klasa IV (0…0,01% V100) wg EN 1349
• Zalecenie akustyczne: dla cichej pracy nie należy przekraczać różnicy ciśnienia 150 kPa podczas pracy zaworu

Kierunek działania i montaż

• Kierunek działania: wsuwanie trzpienia zaworu zamyka zawór, wysuwanie trzpienia otwiera zawór
• Kierunek przepływu: obowiązkowy zgodnie ze strzałką na korpusie zaworu
• Zalecenie montażowe: preferowany montaż na przewodzie powrotnym (w obiegach grzewczych) ze względu na niższe temperatury
• Fabryczne położenie zaworu (bez siłownika): ZAMKNIĘTY

Materiały

• Korpus zaworu (DN200, PN25): żeliwo sferoidalne GJS-400-18RT
• Trzpień, sprężyna: stal nierdzewna
• Tuleja: mosiądz
• Regulator: stal nierdzewna
• Uszczelnienia: EPDM

Wymiary i masa (DN200)

• ØD: 380 mm
• ØD1: 274 mm
• ØD2: 28 mm (12×)
• L1: 600 mm
• L2: 300 mm
• L3: 300 mm
• ØK: 310 mm
• H1: 401 mm
• H2: 521 mm
• Masa: 175 kg

Dostawa i zamawianie

• Zawór i siłownik należy zamawiać oddzielnie.
• Zawór dostarczany jest bez przeciwkołnierzy i bez uszczelek.

Podsumowanie

Siemens VPF53.200F280 to przemysłowy zawór PICV PN25 DN200 o przepływie nominalnym 280 m³/h (nastawa od 130 m³/h), zaprojektowany do stabilnej regulacji wody grzewczej i chłodniczej w instalacjach HVAC. Zintegrowany regulator różnicy ciśnień, nastawa przepływu oraz punkty P/T upraszczają równoważenie hydrauliczne i uruchomienie układu, zapewniając przewidywalną pracę zaworu w szerokim zakresie warunków instalacyjnych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony do instalacji grzewczych, wentylacyjnych, klimatyzacyjnych i ciepłowniczych, wyłącznie do obiegów zamkniętych.
• Zawór ciśnieniowy PN25. Dopuszczalne ciśnienie robocze: 25 bar (2500 kPa). Dla modelu VPF53.200F280 dopuszczalna temperatura medium wynosi od 1 do 110°C.
• Dopuszczalne medium: woda grzejna niskotemperaturowa, woda grzejna średniotemperaturowa, woda chłodnicza oraz woda z dodatkami przeciwzamrożeniowymi. Zalecana jakość wody wg VDI 2035.
• Montaż, uruchomienie i serwis wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta oraz lokalnymi i krajowymi przepisami bezpieczeństwa.
• Nie używać siły podczas montażu. Zawór montować bez naprężeń mechanicznych i nie używać go jako punktu stałego lub podparcia instalacji.
• Przed montażem usunąć z zaworu i rurociągów zanieczyszczenia, opiłki oraz pozostałości spawalnicze. Przed zaworem należy stosować filtr siatkowy lub odmulacz.
• Wskazany kierunek przepływu oznaczony strzałką na korpusie zaworu jest obowiązkowy. Nieprawidłowy montaż może spowodować nieprawidłową pracę lub uszkodzenie instalacji.
• Fabryczne położenie zaworu bez siłownika: zamknięty. Zawory odcinające instalacji wolno otworzyć dopiero po prawidłowym zamontowaniu siłownika.
• Instalację napełniać wyłącznie przy całkowicie otwartych zaworach. Podczas płukania lub prób ciśnieniowych systemu zawór musi być otwarty. Silne uderzenia ciśnienia mogą uszkodzić zamknięty zawór PICV.
• Dla modelu VPF53.200F280 maksymalna dopuszczalna różnica ciśnienia dyspozycyjnego dla zaworu przy współpracy z przewidzianym siłownikiem wynosi 600 kPa. Przekroczenie wartości dopuszczalnych może spowodować uszkodzenie zaworu lub nieprawidłowe zamykanie.
• Urządzenie należy stosować wyłącznie z kompatybilnymi siłownikami Siemens przewidzianymi przez producenta dla tego modelu.
• Nie izolować termicznie uchwytu / wspornika siłownika. Należy zapewnić swobodną cyrkulację powietrza.
• Ręczna regulacja jest możliwa wyłącznie z zamontowanym siłownikiem.
• Nie ustawiać nastawy przepływu poniżej wartości 0.6 na skali nastawczej.
• Podczas montażu i serwisu nie dotykać gorących elementów bez odpowiednich środków ochrony. Kontakt z nagrzanymi częściami może spowodować oparzenia.
• W przypadku siłowników i elementów ruchomych istnieje ryzyko pochwycenia lub przytrzaśnięcia kończyn. Unikać kontaktu z obszarem niebezpiecznym podczas montażu, regulacji i pracy urządzenia.
• Przed pracami serwisowymi należy wyłączyć pompę, odłączyć zasilanie, zamknąć zawory odcinające, zredukować ciśnienie w rurociągu i odczekać do ostygnięcia instalacji.
• W przypadku wycieku uszczelnienia trzpienia należy wymienić cały zawór; dławnica uszczelniająca nie podlega wymianie.
• Dla cichej pracy instalacji nie należy przekraczać różnicy ciśnienia 150 kPa.
• Zużyty produkt należy utylizować zgodnie z właściwymi przepisami lokalnymi dotyczącymi urządzeń technicznych i materiałów instalacyjnych; nie usuwać niezgodnie z obowiązującymi regulacjami.
