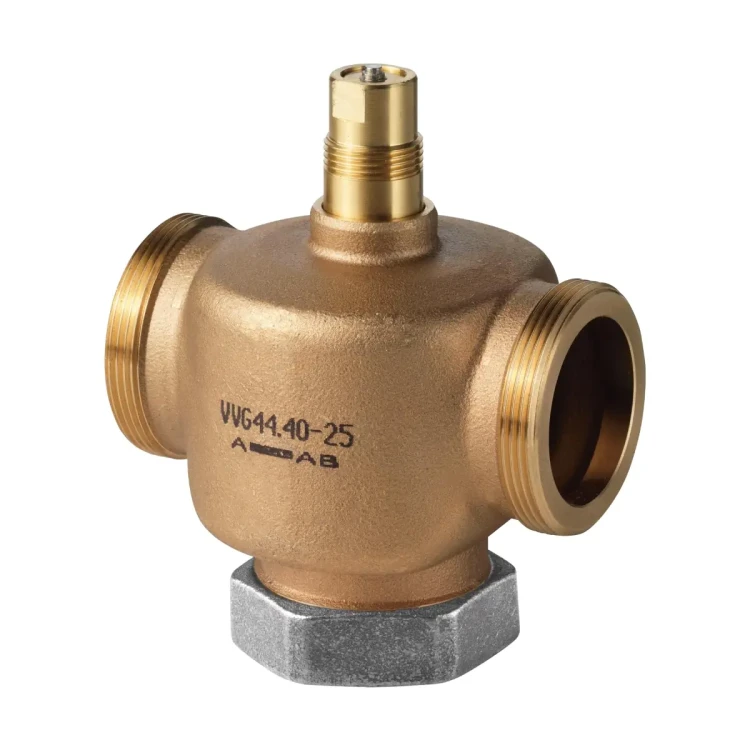

VVG44.15-1.6 Zawór przelotowy gwintowany z brązu, PN16, 2..120 [°C], skok 5,5 [mm], DN15, kvs 1,6 [m3/h]

VVG44.15-1.6 to dwudrogowy zawór przelotowy regulacyjny/odcinający z rodziny ACVATIX, o średnicy nominalnej DN 15 i współczynniku przepływu kvs = 1,6 m³/h. Zawór wykonany z brązu CC491K, z gwintowanymi na zewnątrz przyłączami G1B (PN16), przeznaczony jest do regulacji przepływu wody gorącej, chłodniczej lub wody z dodatkami przeciwzamarzaniowymi w zamkniętych obiegach małych i średnich instalacji grzewczych, wentylacyjnych i klimatyzacyjnych. Może pracować jako zawór regulacyjny lub zawór odcinający we współpracy z elektrycznymi siłownikami serii SAS.. lub przy ręcznym sterowaniu pokrętłem.

Najważniejsze cechy

• Producent: Siemens
• Seria: Acvatix
• Model: VVG44.15-1.6
• Typ: dwudrogowy zawór przelotowy regulacyjny/odcinający, gwintowany zewnętrznie
• Średnica nominalna: DN 15
• Współczynnik kvs: 1,6 m³/h
• Iloraz szerokości zakresów Sv: > 100
• Charakterystyka przepływu: 0…100% liniowa wg VDI / VDE 2173
• Klasa ciśnienia: PN 16 wg ISO 7268
• Ciśnienie robocze: wg ISO 7005 w dopuszczalnym zakresie temperatury czynnika
• Zakres temperatury czynnika: 1…120 °C (ze śrubunkami ALG..B do 100 °C)
• Dopuszczalne media: woda chłodnicza, woda gorąca, woda ze środkami przeciwzamarzaniowymi (zalecana jakość wody wg VDI 2035)
• Stopień nieszczelności: 0…0,02% wartości kvs wg DIN EN 1349
• Skok nominalny trzpienia: 5,5 mm
• Korpus zaworu: brąz CC491K
• Elementy wewnętrzne: prowadzony grzyb paraboliczny ze stali CrNi lub mosiądzu; gniazdo w kanale regulacyjnym ze stali CrNi, brązu (wykonane bezpośrednio w korpusie) lub mosiądzu; trzpień ze stali CrNi; dławica z mosiądzu z uszczelnieniem z pierścieni EPDM
• Przyłącza hydrauliczne: gwint zewnętrzny G1B wg ISO 228‑1 do uszczelnień płaskich
• Przyłącze siłownika: G ¾''
• Ręczne sterowanie: zintegrowane pokrętło do ręcznego otwierania i zamykania zaworu
• Współpraca z siłownikami: elektryczne siłowniki serii SAS.. (230 V AC lub 24 V AC/DC, 3‑stawne lub modulacyjne, wersje z lub bez sprężyny powrotnej)
• Długość zabudowy (L1): 100 mm
• Wymiary montażowe: wymiar od osi rurociągu do punktu mocowania siłownika H1 = 49 mm, do górnej krawędzi pokrętła H2 = 59 mm
• Masa zaworu: ok. 0,67 kg

Zastosowanie

Zawór VVG44.15-1.6 przeznaczony jest do stosowania w małych i średnich instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych jako dwudrogowy zawór regulacyjny lub odcinający. Może być stosowany wyłącznie w zamkniętych obiegach wody.

• Regulacja przepływu wody gorącej w instalacjach grzewczych.
• Regulacja przepływu wody chłodniczej w instalacjach klimatyzacyjnych i chłodniczych.
• Praca z wodą ze środkami przeciwzamarzaniowymi w układach HVAC.
• Zastosowania wymagające liniowej charakterystyki regulacyjnej i wysokiej szczelności zaworu.

Funkcje i działanie

Budowa zaworu

Konstrukcja VVG44.15-1.6 oparta jest na prowadzonym grzybie parabolicznym przymocowanym do trzpienia zaworu. Gniazdo w kanale regulacyjnym jest zamocowane w korpusie zaworu przy pomocy specjalnego materiału uszczelniającego, co zapewnia trwałą i pewną szczelność.

Uwaga: zawór przelotowy po odkręceniu zaślepki nie staje się zaworem trójdrogowym.

Charakterystyka regulacyjna i szczelność

• Liniowa charakterystyka przepływu 0…100% wg VDI / VDE 2173 ułatwia obliczenia i dobór zaworu.
• Wysoki iloraz zakresów regulacji Sv > 100 umożliwia precyzyjną regulację także przy małych przepływach.
• Bardzo mały stopień nieszczelności 0…0,02% kvs wg DIN EN 1349 pozwala stosować zawór również jako element odcinający.

Ręczna obsługa

Zawór wyposażony jest w pokrętło umożliwiające ręczne sterowanie położeniem grzyba, co ułatwia uruchomienie i serwis:

• Obrót pokrętła zgodnie ze wskazówkami zegara – otwieranie zaworu, zwiększanie przepływu.
• Obrót pokrętła przeciwnie do wskazówek zegara – zamykanie zaworu, zmniejszanie przepływu.

Kawitacja i dobór różnicy ciśnień

Kawitacja powoduje przyspieszone zużycie grzybka i gniazda oraz powstawanie hałasu. Aby jej uniknąć, należy:

• nie przekraczać maksymalnej dopuszczalnej różnicy ciśnień na zaworze zgodnie z wykresem doboru,
• utrzymywać odpowiednie ciśnienia statyczne przed i za zaworem, zgodnie z zaleceniami producenta,
• w obiegach wody chłodniczej zapewnić odpowiednie przeciwciśnienie za zaworem, np. poprzez zastosowanie dodatkowego zaworu dławiącego, przyjmując maksymalną różnicę ciśnień zgodnie z krzywą dla 80 °C.

Wyposażenie dodatkowe i współpracujące urządzenia

Śrubunki przyłączeniowe

Dla zaworu VVG44.15-1.6 dostępne są następujące zestawy śrubunków (wyposażenie dodatkowe):

• ALG152 (BPZ:ALG152) – komplet śrubunków gwintowanych (2 szt.) do zaworów przelotowych VVG44.15..; w skład zestawu wchodzą 2 nakrętki łączące, 2 półśrubunki i 2 uszczelki płaskie. Od strony zaworu gwint walcowy G1 wg ISO 228‑1, od strony instalacji gwint walcowy Rp ½ wg ISO 7‑1.
• ALG152B (nr magazynowy S55846-Z100) – wersja śrubunków z mosiądzu, przeznaczona do czynników o temperaturze do 100 °C.
• ALS202 (BPZ:ALS202) – komplet śrubunków do spawania (2 szt.) do zaworów przelotowych VVG44.15..; w skład wchodzą 2 nakrętki łączące, 2 półśrubunki i 2 uszczelki płaskie. Od strony zaworu: gwint G1, od strony instalacji: króćce do spawania o średnicy zewnętrznej 26,8 mm.

Siłowniki elektryczne SAS..

Zawór VVG44.15-1.6 współpracuje z elektrycznymi siłownikami firmy Siemens serii SAS.., m.in.:

• SAS31.. – siłowniki 3‑stawne na napięcie 230 V AC z różnymi czasami przestawiania, dostępne w wersjach z lub bez sprężyny powrotnej.
• SAS61.. – siłowniki modulacyjne na napięcie 24 V AC/DC z wejściami sterującymi 0…10 V DC, 4…20 mA DC lub 0…1000 Ω, dostępne również w wersjach z funkcją sprężyny powrotnej.
• SAS81.. – siłowniki 3‑stawne na napięcie 24 V AC/DC, w tym wersje ze sprężyną powrotną.

Dobór konkretnego siłownika należy wykonać w oparciu o wymaganą funkcję sterowania oraz dopuszczalną różnicę ciśnień na zaworze.

Dane techniczne

• Oznaczenie typu: VVG44.15-1.6
• Rodzaj zaworu: dwudrogowy zawór przelotowy regulacyjny/odcinający
• Średnica nominalna DN: 15
• Klasa ciśnienia: PN 16 wg ISO 7268
• Ciśnienie robocze: wg ISO 7005, w dopuszczalnym zakresie temperatury czynnika
• Współczynnik kvs: 1,6 m³/h (zimna woda 5…30 °C, spadek ciśnienia 100 kPa)
• Iloraz zakresów regulacji Sv: > 100
• Charakterystyka przepływu: liniowa 0…100% wg VDI / VDE 2173
• Stopień nieszczelności: 0…0,02% kvs wg DIN EN 1349
• Dopuszczalne czynniki: woda chłodnicza, woda gorąca, woda ze środkami przeciwzamarzaniowymi; zalecana jakość wody wg VDI 2035
• Temperatura czynnika: 1…120 °C (ze śrubunkami ALG..B – maks. 100 °C)
• Skok nominalny trzpienia: 5,5 mm
• Przyłącza zaworu: gwint zewnętrzny G1B wg ISO 228‑1 (do uszczelnień płaskich)
• Przyłącze siłownika: G ¾''
• Materiał korpusu: brąz CC491K
• Materiał gniazda (kanał regulacyjny): stal CrNi, brąz (gniazdo wykonane bezpośrednio w korpusie) lub mosiądz
• Materiał grzybka: stal CrNi lub mosiądz
• Materiał trzpienia: stal CrNi
• Materiał dławicy: mosiądz
• Uszczelnienie dławicy: pierścienie EPDM
• Długość zabudowy L1: 100 mm
• Gwint przyłączeniowy śrubunków: G1 (zawór) / Rp ½ (instalacja) dla ALG152 / ALG152B
• Masa zaworu: ok. 0,67 kg
• Zgodność i certyfikaty: urządzenie ciśnieniowe wg PED 2014/68/EU (osprzęt ciśnieniowy, grupa płynów 2, art. 3 ust. 3 – ogólnie uznana praktyka inżynierska, bez oznakowania CE); zgodność EAC; deklaracja środowiskowa produktu CE1E4364en (zgodność z RoHS, dane materiałowe, opakowanie, wpływ na środowisko i utylizacja).

Montaż i uruchomienie

• Zawór VVG44.15-1.6 oraz siłownik dostarczane są osobno; montaż na obiekcie nie wymaga specjalnych narzędzi ani dodatkowych czynności nastawczych.
• Połączenia hydrauliczne należy wykonywać za pomocą śrubunków zgodnych z ISO 7‑1; nie stosować nadmiernej ilości pakuł ani taśmy PTFE i nie dokręcać gwintu rurowego „do samego końca”, aby zapobiec nieszczelnościom.
• Kierunek przepływu jest oznaczony na korpusie zaworu; przed montażem należy upewnić się, że zawór zainstalowano zgodnie z tym oznaczeniem.
• Zalecany jest montaż zaworu na przewodzie powrotnym instalacji, gdzie niższa temperatura medium sprzyja dłuższej trwałości uszczelnienia trzpienia.
• Uruchomienie instalacji jest dopuszczalne dopiero po prawidłowym zamontowaniu siłownika lub po ręcznym ustawieniu zaworu przy użyciu pokrętła.

Konserwacja i eksploatacja

• Zawór VVG44.15-1.6 nie wymaga okresowej konserwacji.
• Dławica uszczelniająca trzpień nie jest elementem wymiennym – w przypadku stwierdzenia nieszczelności należy wymienić cały zawór.
• Podczas prac serwisowych przy zaworze/siłowniku należy wyłączyć pompę i zasilanie, zamknąć zawory odcinające, spuścić ciśnienie z instalacji i odczekać do jej całkowitego ostygnięcia.
• Przed ponownym uruchomieniem instalacji należy upewnić się, że siłownik został prawidłowo zamontowany lub zawór jest właściwie ustawiony ręcznie.

Podsumowanie

Siemens VVG44.15-1.6 to kompaktowy, liniowy zawór przelotowy DN 15, PN16 o współczynniku kvs = 1,6 m³/h, przeznaczony do precyzyjnej regulacji przepływu wody w zamkniętych obiegach instalacji HVAC. Trwały korpus z brązu, wysoka szczelność (do 0,02% kvs), możliwość ręcznego sterowania pokrętłem oraz szeroka kompatybilność z elektrycznymi siłownikami serii SAS.. sprawiają, że jest to niezawodne i elastyczne rozwiązanie do nowoczesnych systemów grzewczych, chłodniczych i wentylacyjnych.
