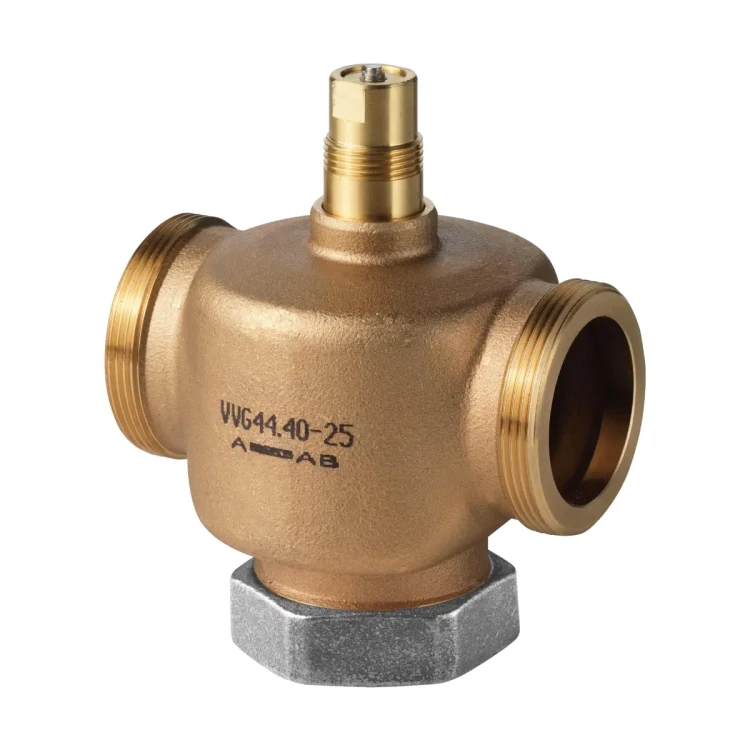

VVG44.32-16 Zawór przelotowy gwintowany z brązu, PN16, 2..120 [°C], skok 5,5 [mm], DN32, kvs 16 [m3/h]

VVG44.32-16 to przelotowy, gwintowany zawór regulacyjny/odcinający PN16 z serii Siemens ACVATIX, przeznaczony do pracy w zamkniętych obiegach wody gorącej, chłodniczej oraz wody ze środkami przeciwzamarzaniowymi w małych i średnich instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Wyposażony w prowadzony grzyb paraboliczny o liniowej charakterystyce przepływu i nominalnym współczynniku kvs 16 m³/h, zapewnia precyzyjną regulację przepływu przy wysokiej regulacyjności Sv > 100. Zawór posiada gwintowane przyłącza G 2B oraz możliwość ręcznego sterowania pokrętłem, a do automatyzacji pracy może współpracować z elektrycznymi siłownikami SAS...

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX
• Model: VVG44.32-16
• Typ: zawór przelotowy regulacyjny / odcinający
• Średnica nominalna DN: 32
• Klasa ciśnienia: PN 16 wg ISO 7268
• Nominalny współczynnik przepływu kvs: 16 m³/h
• Regulacyjność (Sv): > 100
• Charakterystyka przepływu: 0…100% liniowa wg VDI / VDE 2173
• Stopień nieszczelności: 0…0,02% wartości kvs (wg DIN EN 1349)
• Skok nominalny trzpienia: 5,5 mm
• Korpus zaworu: brąz CC491K
• Grzyb zaworu: prowadzony, paraboliczny
• Przyłącza hydrauliczne: gwint zewnętrzny G 2B wg ISO 228‑1 (do uszczelnień płaskich)
• Przyłącze siłownika: G ¾"
• Temperatura czynnika: 1…120°C¹⁾
• Dopuszczalne czynniki: woda chłodnicza, woda gorąca, woda ze środkami przeciwzamarzaniowymi (zalecana jakość wody wg VDI 2035)
• Maks. różnica ciśnienia z siłownikiem SAS.. (Δpmax): 250 kPa
• Maks. ciśnienie zamykające (Δps): 250 kPa
• Masa: ok. 1,95 kg

¹⁾ Przy zastosowaniu śrubunków ALG..B maksymalna temperatura czynnika wynosi 100°C.

Zastosowanie

Zawór VVG44.32-16 przeznaczony jest do pracy wyłącznie w obiegach zamkniętych jako:

• zawór regulacyjny w instalacjach wodnych systemów grzewczych, wentylacyjnych i klimatyzacyjnych,
• zawór odcinający w liniach z wodą gorącą, chłodniczą lub wodą z dodatkiem środków przeciwzamarzaniowych.

Typowe obszary zastosowań obejmują małe i średnie instalacje HVAC, w których wymagane jest precyzyjne dozowanie przepływu przy zachowaniu wysokiej szczelności i stabilnej pracy w szerokim zakresie ciśnień i temperatur.

Budowa i zasada działania

Konstrukcja hydrauliczna

• Grzyb paraboliczny prowadzony, przymocowany do trzpienia zaworu, zapewniający powtarzalną charakterystykę regulacyjną.
• Gniazdo zaworu zamocowane w korpusie przy pomocy specjalnego materiału uszczelniającego.
• Trzpień: stal CrNi.
• Grzyb: stal CrNi lub mosiądz (w zależności od wykonania).
• Dławica: mosiądz z uszczelnieniem trzpienia za pomocą pierścieni EPDM.
• Korpus: brąz CC491K, przyłącza z gwintem zewnętrznym G 2B wg ISO 228‑1.

Charakterystyka regulacyjna

• Charakterystyka przepływu: liniowa w zakresie 0…100% skoku (wg VDI / VDE 2173).
• Regulacyjność Sv > 100 – szeroki zakres stabilnej pracy przy małych i dużych przepływach.
• Niski stopień nieszczelności (0…0,02% kvs) ogranicza niekontrolowany przepływ przy zamkniętym zaworze.

Ręczne sterowanie

Zawór VVG44.32-16 wyposażony jest w pokrętło umożliwiające sterowanie ręczne:

• Obrót pokrętła zgodnie z ruchem wskazówek zegara – otwieranie zaworu (zwiększanie przepływu).
• Obrót pokrętła przeciwnie do ruchu wskazówek zegara – zamykanie zaworu (zmniejszanie przepływu).

Współpraca z siłownikami

Do automatycznej regulacji przepływu zawór może współpracować z elektrycznymi siłownikami Siemens SAS.. (przyłącze G ¾"), m.in.:

• SAS31.. – siłowniki 3‑stawne na 230 V AC (różne czasy przebiegu, wersje z i bez sprężyny powrotnej),
• SAS61.. – siłowniki modulacyjne na 24 V AC/DC z sygnałem sterującym 0…10 V DC, 4…20 mA DC lub 0…1000 Ω, także w wersjach ze sprężyną powrotną i/lub z komunikacją Modbus RTU,
• SAS81.. – siłowniki 3‑stawne na 24 V AC/DC, również w wykonaniach ze sprężyną powrotną.

Dla zaworu VVG44.32-16 maksymalna dopuszczalna różnica ciśnienia w kanale regulacyjnym z siłownikiem (Δpmax) wynosi 250 kPa, a maksymalne ciśnienie zamykające (Δps) również 250 kPa. W przypadku wymagania szczególnie cichej pracy zalecane jest przyjęcie różnicy ciśnienia na zaworze na poziomie ok. 200 kPa.

Ograniczenie kawitacji

• Aby zminimalizować ryzyko kawitacji (przyspieszone zużycie grzybka i gniazda, hałas), należy nie przekraczać różnicy ciśnień określonych na wykresie doboru zaworów.
• Dla obiegów wody chłodniczej zaleca się zapewnienie odpowiedniego przeciwciśnienia za zaworem, np. poprzez zastosowanie dodatkowego zaworu dławiącego.
• Maksymalną różnicę ciśnienia dla obiegów z wodą chłodniczą należy przyjmować zgodnie z krzywą dla 80°C na wykresie.

Dane techniczne

• Model: VVG44.32-16
• Typ zaworu: przelotowy, regulacyjny / odcinający
• Producent: Siemens
• Seria: ACVATIX
• Średnica nominalna: DN 32
• Klasa ciśnienia: PN 16 (wg ISO 7268)
• kvs: 16 m³/h (zimna woda 5…30°C, całkowicie otwarty zawór, spadek ciśnienia 100 kPa)
• Regulacyjność Sv: > 100
• Charakterystyka przepływu: liniowa 0…100% (VDI / VDE 2173)
• Stopień nieszczelności: 0…0,02% kvs (DIN EN 1349)
• Skok nominalny: 5,5 mm
• Dopuszczalne czynniki: woda chłodnicza, woda gorąca, woda ze środkami przeciwzamarzaniowymi
• Temperatura czynnika: 1…120°C¹⁾
• Jakość wody: zalecana wg VDI 2035
• Maks. różnica ciśnienia z siłownikiem (Δpmax): 250 kPa
• Maks. ciśnienie zamykające (Δps): 250 kPa
• Korpus zaworu: brąz CC491K
• Gniazdo: stal CrNi, brąz (wykonane bezpośrednio w korpusie) lub mosiądz
• Grzyb: stal CrNi lub mosiądz
• Trzpień: stal CrNi
• Dławica: mosiądz, uszczelnienie z pierścieni EPDM
• Przyłącza hydrauliczne: gwint zewnętrzny G 2B wg ISO 228‑1 (do uszczelnień płaskich)
• Przyłącze siłownika: G ¾"
• Masa zaworu: ok. 1,95 kg
• Dyrektywa ciśnieniowa: PED 2014/68/EU, osprzęt ciśnieniowy dla grupy płynów 2 (bez oznakowania CE, ogólnie uznana praktyka inżynierska)

Montaż i uruchomienie

• Zalecany montaż zaworu na przewodzie powrotnym, ze względu na niższą temperaturę medium, co korzystnie wpływa na trwałość uszczelnienia trzpienia.
• Przed zaworem zaleca się montaż filtra zanieczyszczeń w celu zwiększenia niezawodności działania.
• Zawór należy montować zgodnie z kierunkiem przepływu oznaczonym na korpusie.
• Po hydronicznym montażu można na miejscu zainstalować siłownik SAS.. – nie są wymagane specjalne narzędzia ani dodatkowe nastawy.
• Uruchomienie jest dopuszczalne wyłącznie po prawidłowym zamontowaniu siłownika lub ustawieniu zaworu w trybie sterowania ręcznego.

Połączenia hydrauliczne

• Stosować śrubunki i połączenia zgodne z ISO 7‑1.
• Nie używać nadmiernej ilości pakuł lub taśmy PTFE.
• Nie dokręcać gwintu rurowego „do samego końca”, aby uniknąć uszkodzeń i nieszczelności.

Wyposażenie dodatkowe (opcjonalne)

Dla zaworu VVG44.32-16 dostępne są jako osobne pozycje:

• Śrubunki gwintowane ALG322 – komplet 2 szt. do zaworów przelotowych DN 32 (2 nakrętki łączące, 2 półśrubunki, 2 uszczelki płaskie; korpus z żeliwa ciągliwego).
• Śrubunki gwintowane ALG322B – wersja mosiężna do czynników o temperaturze do 100°C.
• Pokrętło sterowania ręcznego – dostępne jako część zamienna dla zaworów serii VVG44.. / VXG44...

Zawory, siłowniki i wyposażenie dodatkowe dostarczane są oddzielnie i nie są fabrycznie zmontowane.

Konserwacja i bezpieczeństwo

• Zawór VVG44.32-16 jest bezobsługowy – nie wymaga okresowej konserwacji.
• Dławica uszczelniająca trzpienia nie jest przewidziana do wymiany; w przypadku stwierdzenia nieszczelności należy wymienić cały zawór.
• Podczas prac serwisowych:
  • wyłączyć pompę i zasilanie siłownika,
  • zamknąć zawory odcinające i zredukować ciśnienie w instalacji,
  • odczekać do ostygnięcia instalacji,
  • w razie potrzeby odłączyć przewody elektryczne od siłownika.
• Nie należy rozbierać korpusu zaworu – wewnętrzne elementy sprężyste mogą stanowić zagrożenie przy nieprawidłowym demontażu.

Podsumowanie

Siemens VVG44.32-16 to wytrzymały, gwintowany zawór przelotowy DN 32, PN16 o kvs = 16 m³/h i liniowej charakterystyce przepływu, zaprojektowany do pracy w zamkniętych obiegach wody gorącej, chłodniczej oraz wody z dodatkiem środków przeciwzamarzaniowych. Wysoka regulacyjność Sv > 100, bardzo niski stopień nieszczelności oraz solidna konstrukcja z korpusem z brązu CC491K czynią go niezawodnym elementem regulacyjnym w małych i średnich instalacjach HVAC. Możliwość współpracy z szeroką gamą siłowników SAS.. oraz ręczne sterowanie pokrętłem zapewniają elastyczność w projektowaniu i eksploatacji systemów grzewczych i chłodniczych.
