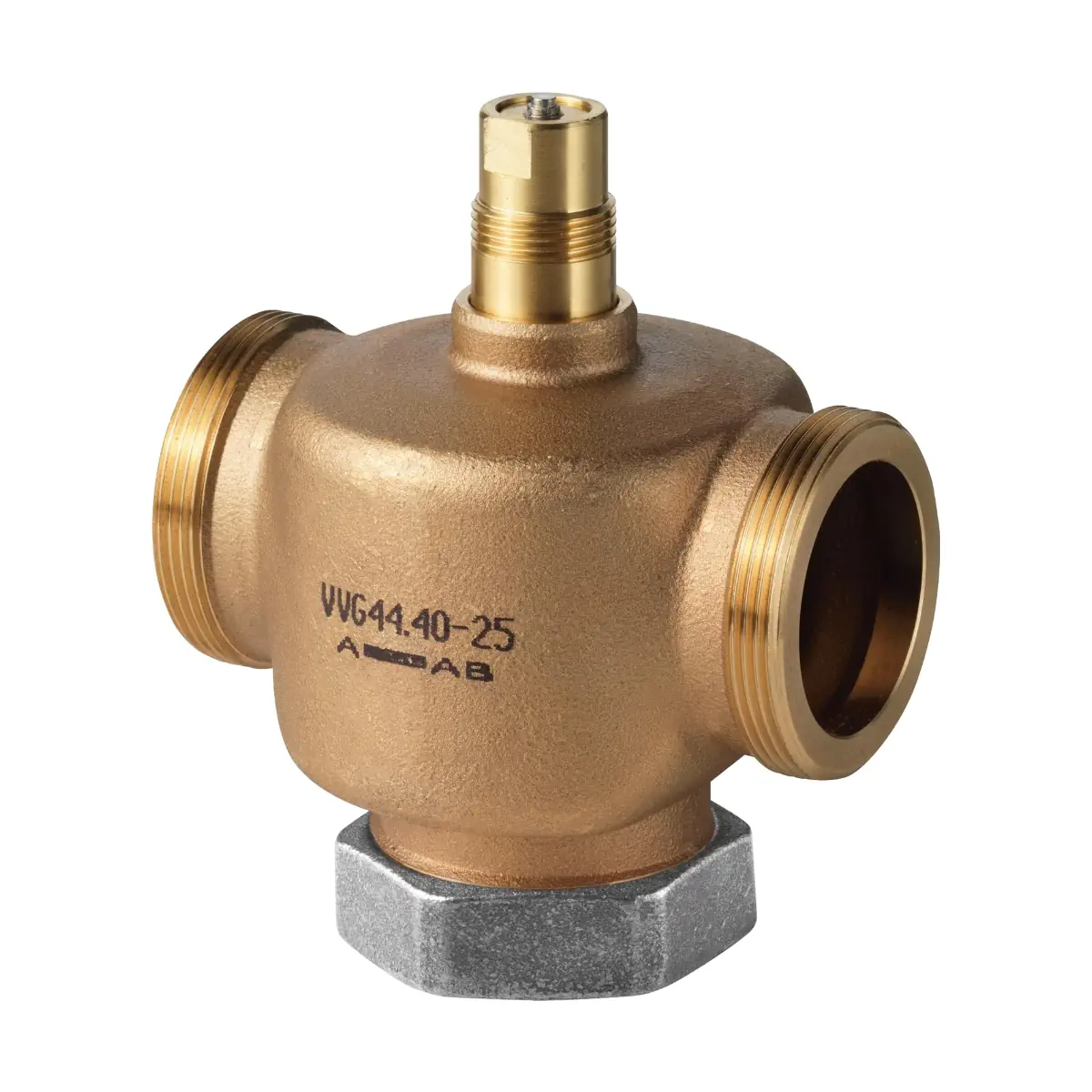

VVG44.40-25 Zawór przelotowy gwintowany z brązu, PN16, 2..120 [°C], skok 5,5 [mm], DN40, kvs 25 [m3/h]

VVG44.40-25 to przelotowy zawór regulacyjny/odcinający z gwintem zewnętrznym G 2¼B, należący do rodziny ACVATIX™ firmy Siemens. Przeznaczony jest do pracy w instalacjach PN 16 jako zawór regulacyjny lub odcinający w małych i średnich systemach grzewczych, wentylacyjnych i klimatyzacyjnych. Zawór posiada średnicę nominalną DN 40 oraz współczynnik przepływu kvs 25 m3/h, zapewniając precyzyjną regulację przepływu wody w obiegach zamkniętych.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VVG44.40-25
• Typ: przelotowy zawór regulacyjny/odcinający, gwintowany zewnętrznie
• Zastosowanie: małe i średnie instalacje grzewcze, wentylacyjne i klimatyzacyjne; wyłącznie do obiegów zamkniętych
• Średnica nominalna DN: 40
• Współczynnik kvs: 25 m3/h (zimna woda 5…30 °C, przy spadku ciśnienia 100 kPa, zawór całkowicie otwarty)
• Iloraz szerokości zakresów Sv: > 100 (DN ≥ 20)
• Charakterystyka przepływu: 0…100% liniowa wg VDI/VDE 2173
• Klasa ciśnienia: PN 16 wg ISO 7268
• Ciśnienie robocze: zgodnie z ISO 7005 w dopuszczalnym zakresie temperatury czynnika
• Dopuszczalne czynniki: woda chłodnicza, woda gorąca, woda ze środkami przeciwzamarzaniowymi (zalecana jakość wody wg VDI 2035)
• Temperatura czynnika: 1…120 °C (ze śrubunkami ALG..B maks. 100 °C)
• Stopień nieszczelności: 0…0,02% wartości kvs wg DIN EN 1349
• Skok nominalny trzpienia: 5,5 mm
• Korpus zaworu: brąz CC491K
• Przyłącze hydrauliczne: gwint zewnętrzny G 2¼B wg ISO 228-1 (do uszczelnień płaskich)
• Przyłącze siłownika: gwint G ¾″
• Możliwość sterowania ręcznego: wbudowane pokrętło na korpusie zaworu
• Współpraca z siłownikami: elektryczne siłowniki SAS.. firmy Siemens
• Δpmax z siłownikiem SAS..: 125 kPa (maksymalna dopuszczalna różnica ciśnienia w kanale regulacyjnym)
• Δps z siłownikiem SAS..: 125 kPa (maksymalna różnica ciśnienia zapewniająca pewne zamknięcie)
• Konserwacja: zawór nie wymaga okresowej konserwacji

Zastosowanie

Zawór VVG44.40-25 stosowany jest jako przelotowy zawór regulacyjny lub odcinający w małych i średnich instalacjach:

• grzewczych,
• wentylacyjnych,
• klimatyzacyjnych,

w których medium stanowi woda gorąca, woda chłodnicza lub woda ze środkami przeciwzamarzaniowymi. Zawór jest przeznaczony wyłącznie do obiegów zamkniętych.

• Zalecany montaż na przewodzie powrotnym instalacji grzewczej – niższa temperatura czynnika sprzyja długiej trwałości uszczelnienia trzpienia.
• Dla zwiększenia niezawodności działania, przed zaworem należy zainstalować filtr zanieczyszczeń.

Konstrukcja i działanie

Budowa zaworu

• Prowadzony grzyb paraboliczny przymocowany do trzpienia zaworu zapewnia stabilną, powtarzalną charakterystykę regulacyjną.
• Gniazdo zaworu zamocowane jest w korpusie przy pomocy specjalnego materiału uszczelniającego.
• Korpus wykonany z brązu CC491K, przeznaczonego do typowych instalacji wodnych.
• Elementy wewnętrzne:
  • gniazdo w kanale regulacyjnym: stal CrNi, brąz (wykonane bezpośrednio w korpusie) lub mosiądz,
  • grzybek: stal CrNi lub mosiądz,
  • trzpień: stal CrNi,
  • dławica: mosiądz,
  • uszczelnienie dławicy: pierścienie EPDM.
• Przyłącza zaworu wykonane jako gwint zewnętrzny G..B wg ISO 228-1 do współpracy z płaskimi uszczelkami.
• Na korpusie naniesiono oznaczenie kierunku przepływu, które należy uwzględnić podczas montażu.
• Uwaga: jest to zawór przelotowy – po odkręceniu zaślepki nie staje się zaworem trójdrogowym.

Charakterystyka regulacyjna

• Charakterystyka przepływu: 0…100% liniowa wg VDI/VDE 2173.
• Iloraz szerokości zakresów Sv: > 100 dla DN 40, co zapewnia wysoką zdolność regulacyjną w szerokim zakresie przepływów.
• Skok nominalny trzpienia: 5,5 mm – pełne otwarcie/zamknięcie zaworu odbywa się w tym zakresie skoku.
• Stopień nieszczelności: 0…0,02% kvs wg DIN EN 1349 – praktycznie szczelne zamknięcie.

Sterowanie ręczne i z siłownikiem

• Zawór wyposażony jest w pokrętło sterowania ręcznego, umożliwiające lokalną regulację:
  • obrót zgodnie ze wskazówkami zegara – otwieranie zaworu (zwiększanie przepływu),
  • obrót przeciwnie do wskazówek zegara – zamykanie zaworu (zmniejszanie przepływu).
• Możliwa jest współpraca z elektrycznymi siłownikami SAS.. firmy Siemens, mocowanymi na przyłączu G ¾″.
• Dla kompletu zawór VVG44.40-25 + siłownik SAS.. obowiązują:
  • Δpmax = 125 kPa – maksymalna dopuszczalna różnica ciśnienia w kanale regulacyjnym w całym zakresie skoku zaworu,
  • Δps = 125 kPa – maksymalna różnica ciśnienia (ciśnienie zamykające), przy której zawór z siłownikiem jeszcze niezawodnie się zamyka.

Podłączenie hydrauliczne i montaż

• Przyłącze zaworu: gwint zewnętrzny G 2¼B wg ISO 228-1, przystosowany do współpracy z płaskimi uszczelkami.
• Do połączenia z instalacją należy stosować śrubunki zgodne z ISO 7-1.
• Aby zapobiec nieszczelnościom:
  • nie stosować zbyt dużej ilości pakuł lub taśmy PTFE,
  • nie dokręcać gwintu rurowego „do samego końca”.
• Podczas montażu należy zachować kierunek przepływu wskazany strzałką na korpusie zaworu.
• Zawór i siłownik można łatwo zmontować na obiekcie; nie są wymagane specjalne narzędzia ani czynności nastawcze.
• Zawory VVG44.. dostarczane są z instrukcją montażu M4364.

Konserwacja

• Zawór VVG44.40-25 nie wymaga okresowej konserwacji.
• Dławica uszczelniająca trzpienia nie jest elementem wymiennym – w przypadku stwierdzenia nieszczelności należy wymienić cały zawór.

Dane techniczne

• Model: VVG44.40-25
• Typ zaworu: przelotowy zawór regulacyjny/odcinający, gwintowany zewnętrznie
• Średnica nominalna DN: 40
• kvs: 25 m3/h (zimna woda 5…30 °C, zawór całkowicie otwarty, spadek ciśnienia 100 kPa)
• Sv: > 100 (DN ≥ 20)
• Klasa ciśnienia: PN 16 wg ISO 7268
• Ciśnienie robocze: wg ISO 7005, w dozwolonym zakresie temperatury czynnika
• Dopuszczalne czynniki: woda chłodnicza, woda gorąca, woda ze środkami przeciwzamarzaniowymi
• Temperatura czynnika: 1…120 °C (z zastosowaniem śrubunków ALG..B – do 100 °C)
• Charakterystyka przepływu: liniowa 0…100% wg VDI/VDE 2173
• Stopień nieszczelności: 0…0,02% kvs wg DIN EN 1349
• Skok nominalny: 5,5 mm
• Przyłącze hydrauliczne: gwint zewnętrzny G 2¼B wg ISO 228-1
• Przyłącze siłownika: G ¾″
• Materiały:
  • korpus: brąz CC491K,
  • gniazdo w kanale regulacyjnym: stal CrNi, brąz (wykonane bezpośrednio w korpusie) lub mosiądz,
  • grzybek: stal CrNi lub mosiądz,
  • trzpień: stal CrNi,
  • dławica: mosiądz,
  • uszczelnienia dławicy: pierścienie EPDM.
• Zgodność i zatwierdzenia:
  • urządzenie ciśnieniowe wg PED 2014/68/EU (osprzęt ciśnieniowy, grupa płynów 2, bez oznakowania CE zgodnie z art. 3 ust. 3),
  • zgodność EAC,
  • deklaracja środowiskowa produktu CE1E4364en (m.in. zgodność z RoHS, dane materiałowe i utylizacja).
• Wymiary (bez siłownika):
  • długość montażowa L1: 130 mm,
  • długość korpusu L2: 65 mm,
  • wymiar L3: 76 mm,
  • wymiar od osi rurociągu do punktu zamocowania siłownika H1: 80,5 mm,
  • wymiar od osi rurociągu do górnej krawędzi pokrętła (zawór zamknięty) H2: 90,5 mm,
  • minimalna wysokość montażowa z siłownikiem SAS..: H > 409 mm.
• Masa: ok. 2,75 kg

Wyposażenie dodatkowe

• ALG402 (BPZ:ALG402) – komplet śrubunków gwintowanych (2 szt.) do zaworów przelotowych VVG44.40-25, składający się z:
  • 2 nakrętek łączących,
  • 2 półśrubunków,
  • 2 uszczelek płaskich.
  Od strony zaworu gwint walcowy G 2¼, od strony instalacji gwint walcowy Rp 1½ (ISO 7-1).
• ALG402B (nr magazynowy S55846-Z108) – wersja śrubunków ALG402 wykonana z mosiądzu, przeznaczona do czynników o temperaturze do 100 °C.
• Pokrętło sterowania ręcznego (nr 74 676 0273 0) – część zamienna do zaworów, dostarczana w opakowaniu po 10 sztuk.

Podsumowanie

Siemens VVG44.40-25 to wytrzymały, przelotowy zawór gwintowany PN 16 o średnicy DN 40 i współczynniku kvs 25 m3/h, przeznaczony do dokładnej regulacji i odcinania przepływu wody w zamkniętych obiegach instalacji grzewczych, wentylacyjnych i klimatyzacyjnych. Liniowa charakterystyka przepływu, wysoka zdolność regulacyjna (Sv > 100), solidny korpus z brązu CC491K oraz możliwość współpracy z siłownikami elektrycznymi SAS.. sprawiają, że jest to nowoczesne i niezawodne rozwiązanie do sterowania przepływem w średnicach DN 40, z wygodnym montażem poprzez gwinty G 2¼B i standardowe śrubunki ALG402/ALG402B.
