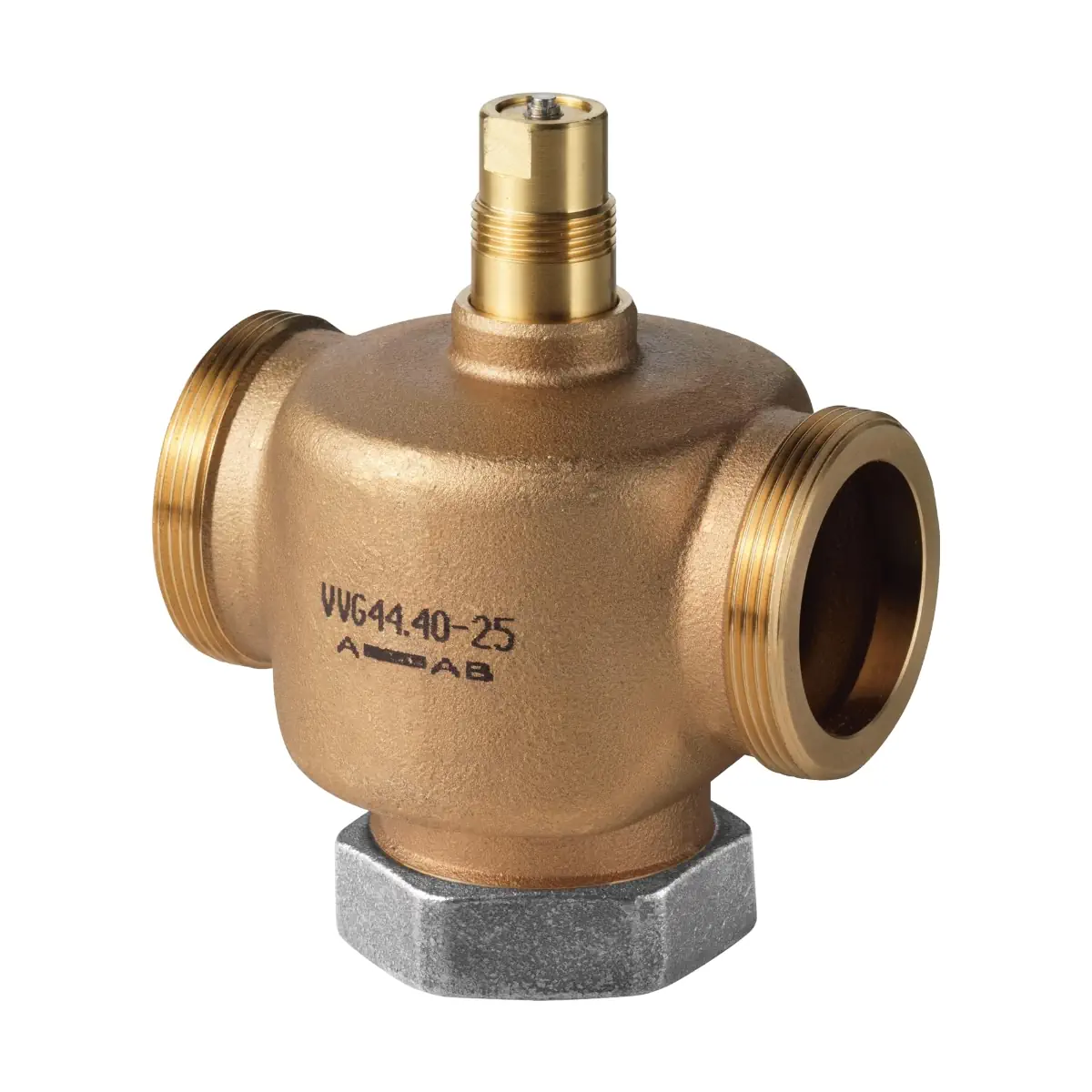

VVG44.25-10 Zawór przelotowy gwintowany z brązu, PN16, 2..120 [°C], skok 5,5 [mm], DN25, kvs 10 [m3/h]

VVG44.25-10 to przelotowy, gwintowany zawór regulacyjny PN16 o średnicy DN 25 i współczynniku przepływu kvs = 10 m³/h, przeznaczony do regulacji lub odcinania przepływu wody w zamkniętych obiegach instalacji grzewczych, wentylacyjnych i klimatyzacyjnych. Korpus z brązu CC491K, liniowa charakterystyka przepływu oraz wysoka szczelność zamknięcia sprawiają, że zawór idealnie współpracuje z siłownikami Siemens SAS.. w małych i średnich systemach HVAC.

Najważniejsze cechy

• Producent: Siemens
• Seria: Acvatix VVG44..
• Model: VVG44.25-10
• Numer katalogowy producenta: VVG44.25-10
• Typ zaworu: 2-drogowy zawór przelotowy regulacyjny / odcinający
• Zastosowanie: małe i średnie instalacje grzewcze, wentylacyjne i klimatyzacyjne (HVAC), wyłącznie do obiegów zamkniętych
• Średnica nominalna DN: 25
• Współczynnik kvs: 10 m³/h (zimna woda 5…30 °C przy Δp = 100 kPa)
• Klasa ciśnienia: PN 16 wg ISO 7268
• Charakterystyka przepływu: liniowa 0…100% wg VDI / VDE 2173
• Zakres regulacji (Sv): > 100 (dla DN ≥ 20)
• Skok nominalny: 5,5 mm
• Stopień nieszczelności: 0…0,02% wartości kvs wg DIN EN 1349
• Medium: woda gorąca, woda chłodnicza, woda ze środkami przeciwzamarzaniowymi (zalecana jakość wody wg VDI 2035)
• Temperatura czynnika: 1…120 °C (zestawy śrubunków ALG..B do 100 °C)
• Przyłącza hydrauliczne: gwint zewnętrzny G 1½B wg ISO 228-1, do uszczelnień płaskich
• Przyłącze siłownika: gwint G ¾''
• Możliwość sterowania ręcznego: zintegrowane pokrętło na trzpieniu zaworu
• Materiał korpusu: brąz CC491K
• Masa: ok. 1,48 kg

Zastosowanie

Zawór VVG44.25-10 stosuje się jako zawór regulacyjny lub zawór odcinający w zamkniętych obiegach:

• instalacji grzewczych (obiegi grzejnikowe, nagrzewnice wodne, wymienniki ciepła),
• instalacji chłodniczych i klimatyzacyjnych (chłodnice wodne, belki chłodzące, centrale wentylacyjne),
• układów wentylacyjnych z wodnymi wymiennikami ciepła.

Zawór jest przeznaczony wyłącznie do obiegów zamkniętych z wodą gorącą, wodą chłodniczą lub wodą z dodatkiem środków przeciwzamarzaniowych.

Konstrukcja i działanie

• Grzyb paraboliczny: prowadzony grzyb paraboliczny, przymocowany do trzpienia zaworu, zapewnia precyzyjną, liniową charakterystykę przepływu.
• Gniazdo zaworu: gniazdo jest trwale zamocowane w korpusie zaworu przy pomocy specjalnego materiału uszczelniającego.
• Charakterystyka liniowa: zmiana przepływu jest proporcjonalna do skoku zaworu w zakresie 0…100% zgodnie z VDI / VDE 2173 – ułatwia to projektowanie i stabilną regulację.
• Wysoka szczelność zamknięcia: nieszczelność maks. 0,02% kvs wg DIN EN 1349 ogranicza przecieki i straty energii przy zamkniętym zaworze.
• Bezpieczeństwo konstrukcji: zawór jest przeznaczony wyłącznie jako zawór 2‑drogowy; po odkręceniu zaślepki nie staje się zaworem trójdrogowym.

Obsługa ręczna

• Wbudowane pokrętło umożliwia ręczne przestawianie zaworu, np. podczas rozruchu lub prac serwisowych.
• Obrót pokrętła zgodnie z ruchem wskazówek zegara – otwieranie zaworu, zwiększanie przepływu.
• Obrót pokrętła przeciwnie do ruchu wskazówek zegara – zamykanie zaworu, zmniejszanie przepływu.

Współpraca z siłownikami

VVG44.25-10 jest przystosowany do współpracy z elektrycznymi siłownikami liniowymi SAS.. firmy Siemens:

• siłowniki SAS31.. – zasilanie 230 V AC, sterowanie 3‑stawne,
• siłowniki SAS61.. – zasilanie 24 V AC/DC, sterowanie ciągłe 0…10 V DC / 4…20 mA DC / 0…1000 Ω lub Modbus RTU (wersje /MO),
• siłowniki SAS81.. – zasilanie 24 V AC/DC, sterowanie 3‑stawne.

Mechaniczne połączenie realizowane jest przez gwint G ¾'' w korpusie zaworu. Montaż siłownika na zaworze nie wymaga specjalnych narzędzi ani dodatkowych czynności nastawczych.

Montaż i połączenia hydrauliczne

• Obiegi zamknięte: zawór przeznaczony wyłącznie do instalacji w obiegach zamkniętych.
• Położenie w instalacji: zalecany montaż na przewodzie powrotnym, gdzie niższa temperatura medium wydłuża trwałość uszczelnienia trzpienia.
• Ochrona przed zanieczyszczeniami: dla zwiększenia niezawodności przed zaworem powinien być zainstalowany filtr zanieczyszczeń.
• Przyłącza gwintowane: gwint zewnętrzny G 1½B wg ISO 228‑1, przystosowany do uszczelnień płaskich.
• Zestawy śrubunków (wyposażenie dodatkowe):
  • ALG252 – komplet śrubunków gwintowanych (2 szt.) do zaworów przelotowych VVG44.25, wykonany z żeliwa ciągliwego,
  • ALG252B – komplet śrubunków gwintowanych (2 szt.) z mosiądzu, do czynników o temperaturze do 100 °C.
• Dla DN 25 nie przewidziano zestawów śrubunków do spawania typu ALS..
• Kierunek przepływu: na korpusie zaworu znajduje się symbol strzałki – zawór należy montować zgodnie z oznaczonym kierunkiem przepływu.
• Pozycja montażu: zgodnie z instrukcją dopuszcza się montaż z trzpieniem skierowanym do góry lub poziomo; nie należy montować zaworu z siłownikiem skierowanym w dół.
• Uszczelnianie połączeń: stosować śrubunki zgodne z ISO 7‑1, unikać nadmiernej ilości pakuł lub taśmy PTFE oraz niedokręcać gwintu do „samego końca”, aby zapobiec nieszczelnościom.

Dobór i eksploatacja

• Współczynnik kvs = 10 m³/h określono dla zimnej wody (5…30 °C) przy całkowicie otwartym zaworze i spadku ciśnienia 100 kPa.
• Przy projektowaniu instalacji należy dobrać różnicę ciśnienia na zaworze zgodnie z wykresem doboru producenta, z uwzględnieniem wymaganego przepływu i charakterystyki liniowej.
• Aby ograniczyć kawitację i hałas, nie należy przekraczać maksymalnej dopuszczalnej różnicy ciśnienia na zaworze określonej na wykresach doboru oraz należy zapewnić odpowiednie ciśnienia statyczne przed i za zaworem.
• W obiegach wody chłodniczej, dla uniknięcia kawitacji, zaleca się zapewnienie odpowiedniego przeciwciśnienia za zaworem, np. przez zastosowanie dodatkowego zaworu dławiącego; przy doborze różnicy ciśnienia należy kierować się krzywą dla 80 °C.

Dane techniczne

• Model: VVG44.25-10
• Typ zaworu: 2‑drogowy zawór przelotowy regulacyjny / odcinający
• Średnica nominalna DN: 25
• Współczynnik kvs: 10 m³/h (woda 5…30 °C, Δp = 100 kPa)
• Zakres regulacji (Sv): > 100
• Charakterystyka przepływu: liniowa 0…100% wg VDI / VDE 2173
• Klasa ciśnienia: PN 16 wg ISO 7268
• Ciśnienie robocze: wg ISO 7005, w dozwolonym zakresie temperatury czynnika (zgodnie z wykresem producenta)
• Stopień nieszczelności: 0…0,02% wartości kvs wg DIN EN 1349
• Dopuszczalne czynniki: woda chłodnicza, woda gorąca, woda ze środkami przeciwzamarzaniowymi; zalecana jakość wody wg VDI 2035
• Temperatura czynnika: 1…120 °C (z zestawami śrubunków ALG..B do 100 °C)
• Skok nominalny: 5,5 mm
• Przyłącza zaworu: gwint zewnętrzny G 1½B wg ISO 228‑1 (do uszczelnień płaskich)
• Przyłącze siłownika: gwint G ¾''
• Materiał korpusu: brąz CC491K
• Materiały części wewnętrznych: gniazdo w kanale regulacyjnym ze stali CrNi, brązu (wykonane bezpośrednio w korpusie) lub mosiądzu; grzybek ze stali CrNi lub mosiądzu; trzpień ze stali CrNi; dławica z mosiądzu; uszczelnienie dławicy – pierścienie EPDM
• Masa zaworu: ok. 1,48 kg
• Zgodność: dyrektywa dla urządzeń ciśnieniowych PED 2014/68/EU (osprzęt ciśnieniowy, grupa płynów 2, art. 3 ust. 3 – ogólnie uznana praktyka inżynierska), zgodność EAC, deklaracja środowiskowa produktu CE1E4364en (m.in. zgodność z RoHS, dane materiałowe i dotyczące utylizacji).

Wymiary

• DN: 25
• Wymiar B: 11 mm
• Gwint przyłączeniowy: G 1½B
• L1: 105 mm
• L2: 52,5 mm
• L3: 62,5 mm
• H1: 71 mm
• H2: 81 mm
• Minimalna wysokość montażowa H (z siłownikiem SAS..): > 399 mm
• Masa: ok. 1,48 kg

Konserwacja

• Zawór VVG44.25-10 jest bezobsługowy – nie wymaga okresowej konserwacji.
• Dławica uszczelniająca trzpień nie podlega wymianie; w przypadku nieszczelności należy wymienić cały zawór.

Podsumowanie

Siemens VVG44.25-10 to wytrzymały zawór przelotowy DN 25, kvs 10 m³/h z liniową charakterystyką przepływu, przeznaczony do pracy w zamkniętych obiegach instalacji grzewczych, chłodniczych i klimatyzacyjnych. Korpus z brązu CC491K, wysoka szczelność zamknięcia, szeroki zakres temperatur czynnika 1…120 °C, możliwość sterowania ręcznego oraz łatwa współpraca z siłownikami SAS.. sprawiają, że jest to uniwersalny element regulacyjny i odcinający w profesjonalnych systemach HVAC.
