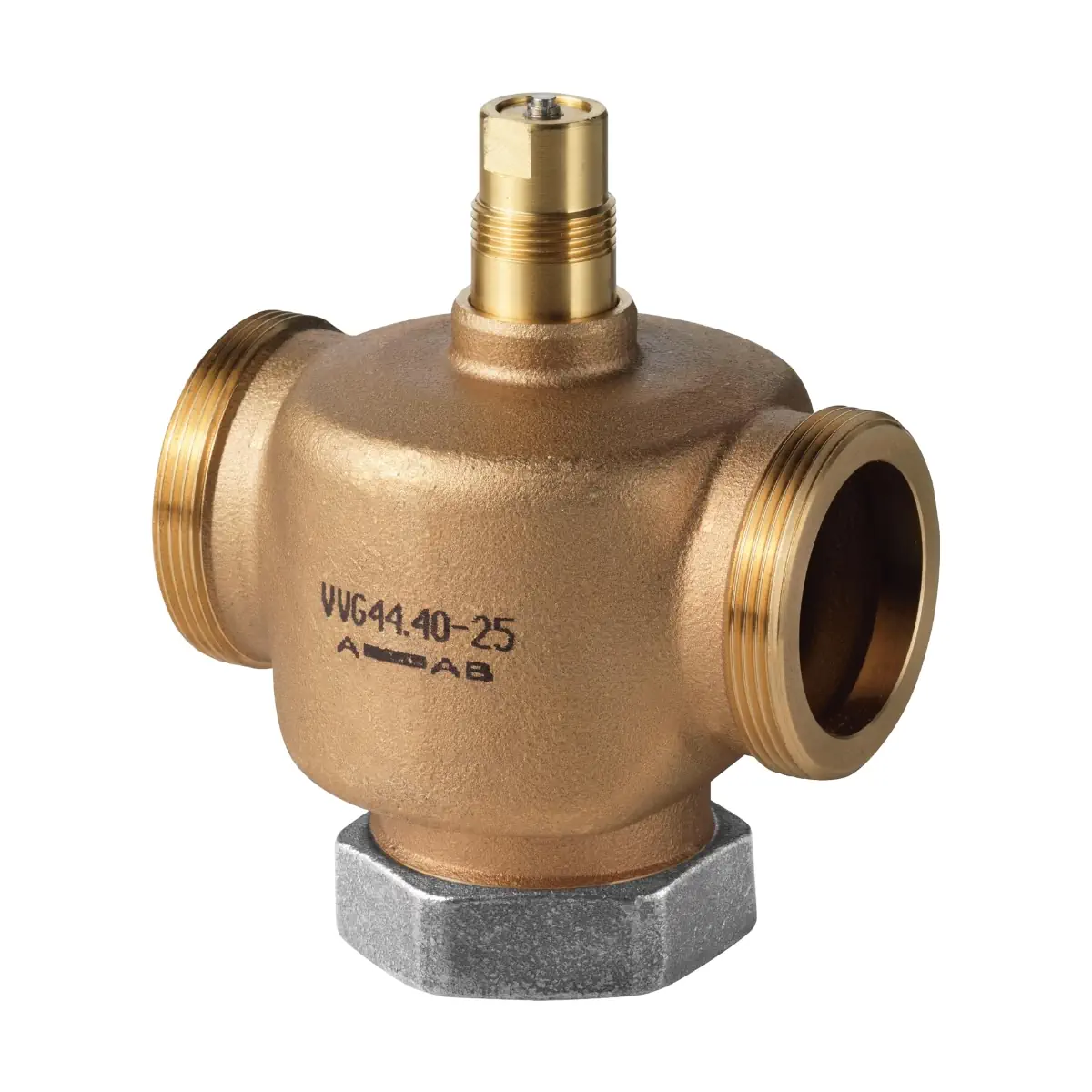

VVG44.15-2.5 Zawór przelotowy gwintowany z brązu, PN16, 2..120 [°C], skok 5,5 [mm], DN15, kvs 2,5 [m3/h]

VVG44.15-2.5 to kompaktowy, gwintowany zawór przelotowy ACVATIX™ PN16 firmy Siemens o średnicy nominalnej DN 15 i współczynniku przepływu kvs = 2,5 m³/h. Przeznaczony jest do regulacji lub odcinania przepływu wody w małych i średnich instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych, pracujących w obiegach zamkniętych. Trwały korpus z brązu CC491K, liniowa charakterystyka przepływu oraz możliwość współpracy z elektrycznymi siłownikami serii SAS.. czynią z VVG44.15-2.5 uniwersalny zawór regulacyjny i odcinający w systemach HVAC.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VVG44.15-2.5
• Typ zaworu: 2-drogowy zawór przelotowy (regulacyjny / odcinający)
• Zastosowanie: małe i średnie instalacje grzewcze, wentylacyjne i klimatyzacyjne (HVAC), wyłącznie obiegi zamknięte
• Medium: woda chłodnicza, woda gorąca, woda z glikolem (środki przeciwzamarzaniowe); zalecana jakość wody wg VDI 2035
• Średnica nominalna DN: 15
• Współczynnik przepływu kvs: 2,5 m³/h
• Charakterystyka przepływu: 0…100% liniowa wg VDI / VDE 2173
• Klasa ciśnienia: PN 16 wg ISO 7268
• Ciśnienie robocze: wg ISO 7005, w dopuszczalnym zakresie temperatury czynnika (patrz wykres producenta)
• Temperatura czynnika: 1…120 °C (do 100 °C przy zastosowaniu śrubunków ALG..B)
• Stopień nieszczelności: 0…0,02% wartości kvs wg DIN EN 1349
• Skok nominalny trzpienia: 5,5 mm
• Korpus zaworu: brąz CC491K
• Uszczelnienie trzpienia: dławica z mosiądzu, pierścienie uszczelniające EPDM
• Przyłącza hydrauliczne: gwint zewnętrzny G 1B wg ISO 228-1, do uszczelnień płaskich
• Długość zabudowy (L1): ok. 100 mm (DN 15, wg rysunku wymiarowego serii VVG44..)
• Przyłącze siłownika: gwint G ¾"
• Możliwość sterowania ręcznego: wbudowane pokrętło do lokalnego przestawiania zaworu
• Współpraca z siłownikami: elektryczne siłowniki Siemens serii SAS.. (3-stawne i modulacyjne, 24 V AC/DC lub 230 V AC, z lub bez sprężyny powrotnej)
• Konserwacja: zawór bezobsługowy; w przypadku nieszczelności dławicy wymagany jest demontaż i wymiana całego zaworu

Zastosowanie

Zawór VVG44.15-2.5 stosowany jest jako zawór regulacyjny lub odcinający w instalacjach HVAC:

• instalacje centralnego ogrzewania i c.o. niskotemperaturowe,
• układy wody chłodniczej i obiegi z glikolem,
• instalacje wentylacyjne i klimatyzacyjne (np. obiegi nagrzewnic i chłodnic),
• inne zamknięte obiegi wodne, w których wymagane jest precyzyjne sterowanie przepływem.

Zawór przeznaczony jest wyłącznie do obiegów zamkniętych. Dzięki liniowej charakterystyce przepływu zapewnia stabilną pracę układów regulacji temperatury i przepływu wody.

Konstrukcja i zasada działania

• Element regulacyjny: prowadzony grzyb paraboliczny, sztywno połączony z trzpieniem zaworu.
• Gniazdo zaworu: zamocowane w korpusie za pomocą specjalnego materiału uszczelniającego, zapewniającego szczelność i trwałość połączenia.
• Charakterystyka liniowa: przepływ kv jest proporcjonalny do skoku trzpienia (0…100%), co ułatwia projektowanie układów regulacji wg VDI / VDE 2173.
• Stopień nieszczelności: bardzo niski (do 0,02% kvs) zgodnie z DIN EN 1349, co umożliwia stosowanie zaworu również jako elementu odcinającego.
• Sterowanie ręczne: zintegrowane pokrętło pozwala na lokalne ustawienie położenia zaworu:
  • obrót pokrętła zgodnie z ruchem wskazówek zegara – otwieranie zaworu, zwiększanie przepływu,
  • obrót przeciwnie do ruchu wskazówek zegara – zamykanie zaworu, zmniejszanie przepływu.
• Rozszerzalność funkcjonalna: po zamontowaniu siłownika SAS.. zawór pracuje jako zawór regulacyjny z napędem elektrycznym.
• Uwaga konstrukcyjna: zawór przelotowy nie staje się zaworem trójdrogowym po odkręceniu zaślepki – jest to wyłącznie zawór 2-drogowy.

Dobór i parametry hydrauliczne

• kvs = 2,5 m³/h – nominalny przepływ zimnej wody (5…30 °C) przez całkowicie otwarty zawór przy spadku ciśnienia Δp = 100 kPa (1 bar).
• Charakterystyka liniowa ułatwia przewidywalne zachowanie zaworu w całym zakresie skoku i poprawia jakość regulacji.
• Kawitacja: dla uniknięcia kawitacji należy:
  • nie przekraczać maksymalnej dopuszczalnej różnicy ciśnienia Δp podanej na wykresach doboru producenta,
  • utrzymywać odpowiednie ciśnienie statyczne przed i za zaworem zgodnie z zaleceniami Siemens,
  • w instalacjach z wodą chłodniczą zapewnić odpowiednie przeciwciśnienie za zaworem (np. dodatkowy zawór dławiący) i przyjmować dopuszczalną różnicę ciśnienia jak dla krzywej 80 °C.
• Ciśnienie robocze: w zakresie klasy PN 16, zgodnie z normą ISO 7005 oraz wykresem zależności ciśnienie–temperatura w dokumentacji Siemens.

Współpraca z siłownikami

Zawór VVG44.15-2.5 jest przystosowany do bezpośredniej współpracy z elektrycznymi siłownikami Siemens SAS.. (przyłącze siłownika G ¾"). Dobór siłownika zależy od wymaganego sposobu sterowania oraz napięcia zasilania.

• Siłowniki 230 V AC, 3-stawne: SAS31.00, SAS31.03, SAS31.50, SAS31.53 (wersje ze sprężyną powrotną i bez).
• Siłowniki 24 V AC/DC, modulacyjne (0…10 V DC, 4…20 mA DC, 0…1000 Ω): SAS61.03, SAS61.03U, SAS61.03/MO, SAS61.33, SAS61.33U, SAS61.33U/MO, SAS61.53.
• Siłowniki 24 V AC/DC, 3-stawne: SAS81.00, SAS81.00U, SAS81.03, SAS81.03U, SAS81.33, SAS81.33U.
• Maksymalne dopuszczalne różnice ciśnienia Δpmax i Δps (dla cichej i bezpiecznej pracy zaworu z siłownikiem) są określone w tabelach doboru Siemens i zależą od konkretnego typu siłownika SAS...
• Gwarancja: dane techniczne i gwarancja obowiązują przy współpracy zaworu z siłownikami Siemens wymienionymi w dokumentacji; zastosowanie siłowników innych producentów powoduje utratę gwarancji.

Dane techniczne – VVG44.15-2.5

• Typ: zawór przelotowy, 2-drogowy, regulacyjny / odcinający
• Oznaczenie typu: VVG44.15-2.5
• DN: 15
• kvs: 2,5 m³/h (woda 5…30 °C, Δp = 100 kPa)
• Klasa ciśnienia: PN 16 wg ISO 7268
• Ciśnienie robocze: wg ISO 7005, w dopuszczalnym zakresie temperatury czynnika (zgodnie z wykresem w dokumentacji Siemens)
• Charakterystyka przepływu: 0…100% liniowa wg VDI / VDE 2173
• Stopień nieszczelności: 0…0,02% wartości kvs wg DIN EN 1349
• Skok nominalny: 5,5 mm
• Dopuszczalne czynniki: woda gorąca, woda chłodnicza, woda ze środkami przeciwzamarzaniowymi (glikole), jakość wg VDI 2035
• Temperatura czynnika: 1…120 °C
  • zastosowanie śrubunków ALG..B (mosiężnych): maks. 100 °C
• Iloraz szerokości zakresów Sv: dla DN 15 wg danych serii VVG44.. (wysoki zakres regulacji; szczegółowe wartości wg tabel producenta)
• Materiał korpusu: brąz CC491K
• Materiał grzybka: stal CrNi lub mosiądz (zgodnie z wykonaniem serii VVG44..)
• Materiał gniazda kanału regulacyjnego: stal CrNi, brąz (wykonane bezpośrednio w korpusie) lub mosiądz – w zależności od wykonania
• Trzpień: stal CrNi
• Dławica: mosiądz
• Uszczelnienia dławicy: pierścienie EPDM
• Przyłącza zaworu: gwint zewnętrzny G 1B wg ISO 228-1 (do uszczelnień płaskich)
• Przyłącze siłownika: G ¾"
• Zgodność i zatwierdzenia:
  • Dyrektywa dla urządzeń ciśnieniowych PED 2014/68/EU – osprzęt ciśnieniowy, grupa płynów 2 (bez oznakowania CE, zgodnie z art. 3, par. 3)
  • Zgodność EAC (Euroazjatycka zgodność)
  • Deklaracja środowiskowa produktu CE1E4364en (zgodność z RoHS, dane materiałowe i dotyczące utylizacji)

Akcesoria i wyposażenie dodatkowe

Do zaworu VVG44.15-2.5 dostępne są dedykowane śrubunki przyłączeniowe Siemens (sprzedawane osobno):

• ALG152 – komplet śrubunków gwintowanych (2 szt.) do zaworów przelotowych VVG44.15..:
  • materiał: żeliwo ciągliwe,
  • od strony zaworu: gwint walcowy G 1 wg ISO 228-1,
  • od strony instalacji: gwint walcowy Rp ½ wg ISO 7-1,
  • zawiera 2 nakrętki łączące, 2 półśrubunki i 2 uszczelki płaskie.
• ALG152B (nr magazynowy S55846-Z100) – jak ALG152, lecz wykonany z mosiądzu, do czynników o temperaturze do 100 °C.
• ALS202 – komplet śrubunków do spawania (2 szt.) do zaworów przelotowych VVG44.15..:
  • od strony zaworu: gwint G 1,
  • od strony instalacji: króciec do spawania na rurę o średnicy zewnętrznej ok. 26,8 mm,
  • w zestawie 2 nakrętki łączące, 2 półśrubunki i 2 uszczelki płaskie.
• Część zamienna: pokrętło sterowania ręcznego (nr 74 676 0273 0) – dostępne jako oddzielny element serwisowy.

Montaż i eksploatacja

• Miejsce montażu: zaleca się montaż zaworu na przewodzie powrotnym, gdzie temperatura medium jest niższa – zwiększa to trwałość uszczelnienia trzpienia.
• Filtracja medium: dla zwiększenia niezawodności pracy zaleca się instalację filtra zanieczyszczeń przed zaworem.
• Połączenia hydrauliczne:
  • stosować śrubunki zgodne z ISO 7-1,
  • nie używać nadmiernej ilości pakuł lub taśmy PTFE,
  • nie dokręcać gwintów rurowych „do oporu”, aby uniknąć naprężeń i nieszczelności.
• Kierunek przepływu: zawór montować zgodnie z symbolem strzałki na korpusie (kierunek przepływu w kanale regulacyjnym).
• Montaż siłownika: zawór i siłownik SAS.. dostarczane są oddzielnie; montaż odbywa się na obiekcie bez potrzeby specjalnych narzędzi i nastaw.
• Uruchomienie: zawór można uruchomić po prawidłowym montażu siłownika lub po jego ręcznym ustawieniu za pomocą pokrętła.
• Konserwacja: zawór VVG44.15-2.5 jest bezobsługowy; dławica uszczelniająca trzpienia nie podlega wymianie – w przypadku nieszczelności należy wymienić cały zawór.

Podsumowanie

Siemens VVG44.15-2.5 to 2-drogowy, gwintowany zawór przelotowy PN16 o współczynniku kvs 2,5 m³/h, zaprojektowany do pracy w zamkniętych obiegach wody gorącej i chłodniczej w instalacjach HVAC. Liniowa charakterystyka przepływu, bardzo niski stopień nieszczelności, wytrzymały korpus z brązu oraz możliwość współpracy z szeroką gamą siłowników elektrycznych SAS.. sprawiają, że zawór ten jest niezawodnym i elastycznym rozwiązaniem do precyzyjnej regulacji i odcinania przepływu w małych i średnich systemach grzewczych, wentylacyjnych i klimatyzacyjnych.
