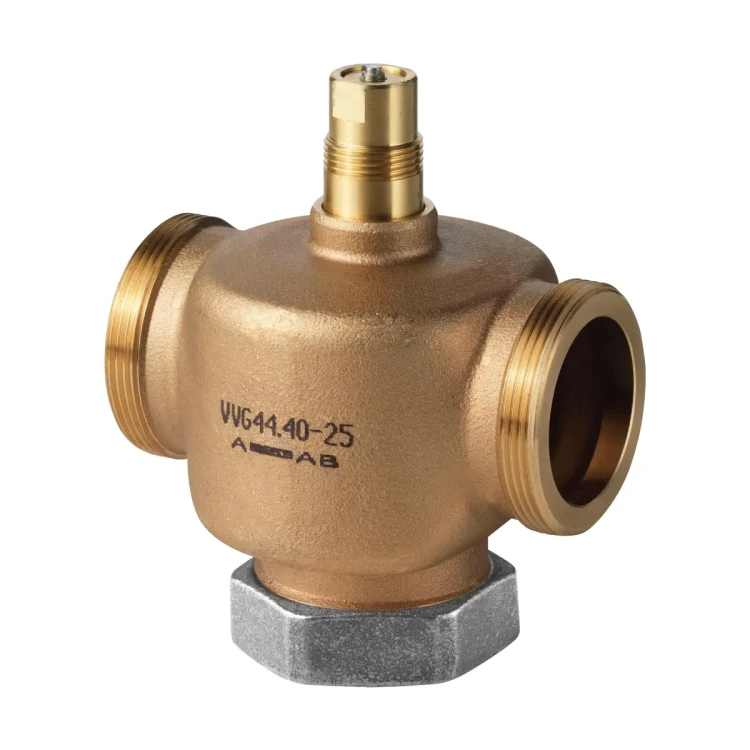

VVG44.20-6.3 Zawór przelotowy gwintowany z brązu, PN16, 2..120 [°C], skok 5,5 [mm], DN20, kvs 6,3 [m3/h]

Siemens VVG44.20-6.3 to dwudrogowy, przelotowy zawór regulacyjny PN16 z korpusem z brązu CC491K, średnicą nominalną DN 20 i współczynnikiem przepływu kvs = 6,3 m³/h. Wyposażony w zewnętrzne gwinty G 1¼B wg ISO 228‑1 do uszczelnień płaskich, zintegrowane pokrętło do sterowania ręcznego oraz przyłącze dla siłowników elektrycznych serii SAS... Przeznaczony jest do regulacji lub odcinania przepływu wody w zamkniętych obiegach małych i średnich instalacji grzewczych, wentylacyjnych i klimatyzacyjnych.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX
• Model: VVG44.20-6.3
• Typ zaworu: dwudrogowy, przelotowy zawór regulacyjny / odcinający, gwintowany zewnętrznie
• Zastosowanie: regulacja i odcinanie przepływu w zamkniętych obiegach instalacji grzewczych, chłodniczych, wentylacyjnych i klimatyzacyjnych (HVAC)
• Średnica nominalna DN: 20 mm
• Współczynnik przepływu kvs: 6,3 m³/h (przy Δp = 100 kPa, woda 5…30 °C)
• Charakterystyka przepływu: 0…100% liniowa wg VDI / VDE 2173
• Klasa ciśnienia: PN 16 wg ISO 7268
• Przyłącza hydrauliczne: gwint zewnętrzny G 1¼B wg ISO 228-1 do uszczelnień płaskich
• Przyłącze siłownika: gwint G ¾’’
• Skok nominalny trzpienia: 5,5 mm
• Zakres temperatury czynnika: 1…120 °C¹⁾
• Dopuszczalne media: woda chłodnicza, woda gorąca, woda ze środkami przeciwzamarzaniowymi (zalecana jakość wody wg VDI 2035)
• Stopień nieszczelności: 0…0,02% wartości kvs wg DIN EN 1349
• Iloraz szerokości zakresów Sv: > 100 (dla DN ≥ 20)
• Korpus zaworu: brąz CC491K
• Możliwość sterowania ręcznego: pokrętło na trzpieniu zaworu
• Współpraca z siłownikami: elektryczne siłowniki SAS.. (SAS31.., SAS61.., SAS81.., także wersje ze sprężyną powrotną i Modbus RTU)
• Maksymalna dopuszczalna różnica ciśnień Δpmax z siłownikiem SAS..: 750 kPa (w kanale regulacyjnym, w całym zakresie skoku)
• Masa: ok. 1,0 kg

1) Przy zastosowaniu śrubunków ALG..B maksymalna temperatura czynnika wynosi 100 °C.

Zastosowanie

Zawór VVG44.20-6.3 przeznaczony jest do pracy jako przelotowy zawór regulacyjny lub odcinający w instalacjach:

• grzewczych (obieg wody gorącej),
• chłodniczych (obieg wody lodowej),
• wentylacyjnych i klimatyzacyjnych – regulacja przepływu wody po stronie wymienników, nagrzewnic, chłodnic, belek chłodzących itp.

Zawór jest wyłącznie do obiegów zamkniętych. Może pracować jako element regulacyjny w połączeniu z siłownikiem SAS.. lub jako zawór odcinający sterowany ręcznie. Dla zwiększenia trwałości uszczelnienia trzpienia zaleca się montaż zaworu na powrocie instalacji, gdzie temperatura czynnika jest niższa.

Konstrukcja i działanie

Konstrukcja zaworu VVG44.20-6.3

• Grzyb paraboliczny prowadzony i przymocowany do trzpienia zaworu zapewnia stabilną pracę i precyzyjną regulację.
• Gniazdo zaworu jest zamocowane w korpusie przy pomocy specjalnego materiału uszczelniającego.
• Dławica uszczelniająca trzpienia wykonana z mosiądzu, z uszczelnieniem z pierścieni EPDM.
• Elementy przepływowe (grzyb, gniazdo, trzpień) wykonane ze stali CrNi i/lub mosiądzu / brązu, zgodnie z kartą katalogową.
• Korpus z brązu CC491K gwarantuje odporność na korozję w wodnych układach HVAC.

Charakterystyka regulacyjna

• Charakterystyka przepływu zaworu w kanale regulacyjnym jest 0…100% liniowa wg VDI / VDE 2173.
• Wysoki iloraz szerokości zakresów Sv > 100 pozwala na dokładną regulację także przy małych przepływach.
• Niski stopień nieszczelności (≤ 0,02% kvs) umożliwia stosowanie zaworu również jako elementu odcinającego.

Sterowanie ręczne i z siłownikiem

• Zawór wyposażony jest w pokrętło sterowania ręcznego, umożliwiające obsługę bez siłownika lub w trybie awaryjnym.
• Obrót pokrętła zgodnie z ruchem wskazówek zegara: otwieranie zaworu, zwiększanie przepływu.
• Obrót pokrętła przeciwnie do ruchu wskazówek zegara: zamykanie zaworu, zmniejszanie przepływu.
• Na górnej części korpusu znajduje się przyłącze G ¾’’ do bezpośredniego montażu siłowników elektrycznych Siemens serii SAS..

Dobór i parametry hydrauliczne

• kvs = 6,3 m³/h – nominalne natężenie przepływu zimnej wody (5…30 °C) przez całkowicie otwarty zawór (H100) przy spadku ciśnienia 100 kPa (1 bar).
• Δpmax – maksymalna dopuszczalna różnica ciśnienia w kanale regulacyjnym zaworu, obowiązująca dla całego zakresu skoku zaworu z siłownikiem:
  • dla VVG44.20-6.3: Δpmax = 750 kPa (z siłownikami SAS..).
• Przy projektowaniu instalacji należy dobrać zawór tak, aby spadek ciśnienia Δp odpowiadał wymaganiom regulacyjnym i mieścił się w dopuszczalnym zakresie.
• Jeżeli wymagana jest cicha praca układu, zaleca się przyjęcie różnicy ciśnienia na zaworze rzędu ok. 200 kPa.

Kawitacja

• Aby uniknąć kawitacji (przyspieszone zużycie grzybka i gniazda, hałas), nie należy przekraczać dopuszczalnej różnicy ciśnień podanej na wykresach doboru i należy utrzymywać odpowiednie ciśnienia statyczne przed i za zaworem.
• W obiegach wody chłodniczej należy zapewnić odpowiednie przeciwciśnienie za zaworem, np. przez zastosowanie dodatkowego zaworu dławiącego; maksymalną różnicę ciśnień przyjmuje się zgodnie z krzywą dla 80 °C.

Dane techniczne

• Producent: Siemens
• Typ: VVG44.20-6.3
• Seria: ACVATIX, zawory przelotowe gwintowane zewnętrznie
• Klasa ciśnienia: PN 16 wg ISO 7268
• Ciśnienie robocze: wg ISO 7005 w dozwolonym zakresie temperatury czynnika
• Średnica nominalna DN: 20 mm
• Przyłącza hydrauliczne: gwint zewnętrzny G 1¼B wg ISO 228-1 (do uszczelnień płaskich)
• Przyłącze siłownika: G ¾’’
• kvs: 6,3 m³/h
• Charakterystyka przepływu: 0…100% liniowa wg VDI / VDE 2173
• Stopień nieszczelności: 0…0,02% kvs wg DIN EN 1349
• Iloraz szerokości zakresów Sv: > 100
• Skok nominalny trzpienia: 5,5 mm
• Media robocze: woda chłodnicza, woda gorąca, woda ze środkami przeciwzamarzaniowymi (zalecana jakość wody wg VDI 2035)
• Temperatura czynnika: 1…120 °C¹⁾
• Warunki pracy: wyłącznie w obiegach zamkniętych
• Korpus zaworu: brąz CC491K
• Gniazdo w kanale regulacyjnym: stal CrNi, brąz (wykonane bezpośrednio w korpusie) lub mosiądz – zgodnie z wykonaniem fabrycznym serii
• Grzybek: stal CrNi lub mosiądz
• Trzpień: stal CrNi
• Dławica: mosiądz, uszczelnienie z pierścieni EPDM
• Masa zaworu: ok. 1,0 kg
• Zgodność z dyrektywami: PED 2014/68/EU, osprzęt ciśnieniowy dla grupy płynów 2 (ogólnie uznana praktyka inżynierska, bez oznakowania CE wg art. 3 ust. 3)
• Zgodność EAC: Euroazjatycka zgodność

Montaż i uruchomienie

• Zawór i siłownik montuje się bez specjalnych narzędzi i bez konieczności wykonywania regulacji wstępnych.
• Przy montażu należy przestrzegać kierunku przepływu oznaczonego strzałką na korpusie zaworu.
• Zawór VVG44.20-6.3 dostarczany jest z instrukcją montażu, która opisuje dopuszczalne pozycje zabudowy zaworu i siłownika.

Połączenia hydrauliczne

• Po stronie instalacji zaleca się stosowanie śrubunków zgodnych z ISO 7‑1.
• Należy unikać stosowania nadmiernej ilości pakuł lub taśmy PTFE oraz niedokręcania / przekręcania gwintów, aby zapobiec nieszczelnościom.
• Dla zwiększenia niezawodności pracy zaleca się zastosowanie filtra zanieczyszczeń przed zaworem.

Uruchomienie i eksploatacja

• Zawór można uruchomić po prawidłowym zamontowaniu siłownika lub po ręcznym ustawieniu położenia grzybka pokrętłem.
• Podczas prac serwisowych należy:
  • wyłączyć pompę i napięcie zasilające,
  • zamknąć zawory odcinające i upuścić ciśnienie z instalacji,
  • odczekać do ostygnięcia czynnika przed demontażem elementów.
• Zawór VVG44.. nie wymaga okresowej konserwacji; w razie nieszczelności dławicy trzpienia przewidziano wymianę całego zaworu.

Wyposażenie dodatkowe i części zamienne

Śrubunki przyłączeniowe do VVG44.20-6.3

• ALG202 / ALG202B – komplet śrubunków gwintowanych (2 szt.) do zaworów przelotowych VVG44.20:
  • 2 nakrętki łączące, 2 półśrubunki, 2 uszczelki płaskie,
  • od strony zaworu gwint walcowy G 1¼ wg ISO 228‑1,
  • od strony instalacji gwint walcowy Rp ¾ wg ISO 7‑1,
  • wersja ALG202B – śrubunki z mosiądzu, dla czynników o temperaturze do 100 °C.
• ALS252 – komplet śrubunków do spawania (2 szt.) do VVG44.20:
  • od strony zaworu gwint G 1¼,
  • od strony instalacji króciec do spawania na rurę o średnicy zewnętrznej ok. 33,7 mm.

Siłowniki współpracujące (seria SAS..)

Zawór VVG44.20-6.3 może współpracować z elektrycznymi siłownikami Siemens z serii SAS.., m.in.:

• SAS31.. – siłowniki 3‑stawne, 230 V AC, różne czasy przebiegu (np. 120 s, 30 s), wersje ze sprężyną powrotną lub bez.
• SAS61.. – siłowniki modulacyjne, 24 V AC/DC, sterowanie 0…10 V DC, 4…20 mA DC lub 0…1000 Ω, dostępne także wersje ze sprężyną powrotną.
• SAS61..../MO – siłowniki z interfejsem Modbus RTU.
• SAS81.. – siłowniki 3‑stawne, 24 V AC/DC, również w wersjach ze sprężyną powrotną.

Siłowniki, zawory i śrubunki dostarczane są oddzielnie i nie są fabrycznie zmontowane.

Części zamienne

• Pokrętło sterowania ręcznego do zaworów VVG44.. / VXG44..:
  • typ / nr: 74 676 0273 0,
  • zestaw zawiera 10 sztuk pokręteł.

Podsumowanie

Siemens VVG44.20-6.3 to dwudrogowy, przelotowy zawór regulacyjny PN16 z korpusem z brązu, przeznaczony do pracy w zamkniętych obiegach wody grzewczej i chłodniczej. Liniowa charakterystyka przepływu, wysoki współczynnik kvs = 6,3 m³/h, bardzo niski stopień nieszczelności, możliwość sterowania ręcznego oraz współpracy z szeroką gamą siłowników elektrycznych SAS.. czynią go uniwersalnym rozwiązaniem do precyzyjnej regulacji i odcinania przepływu w małych i średnich instalacjach HVAC.
