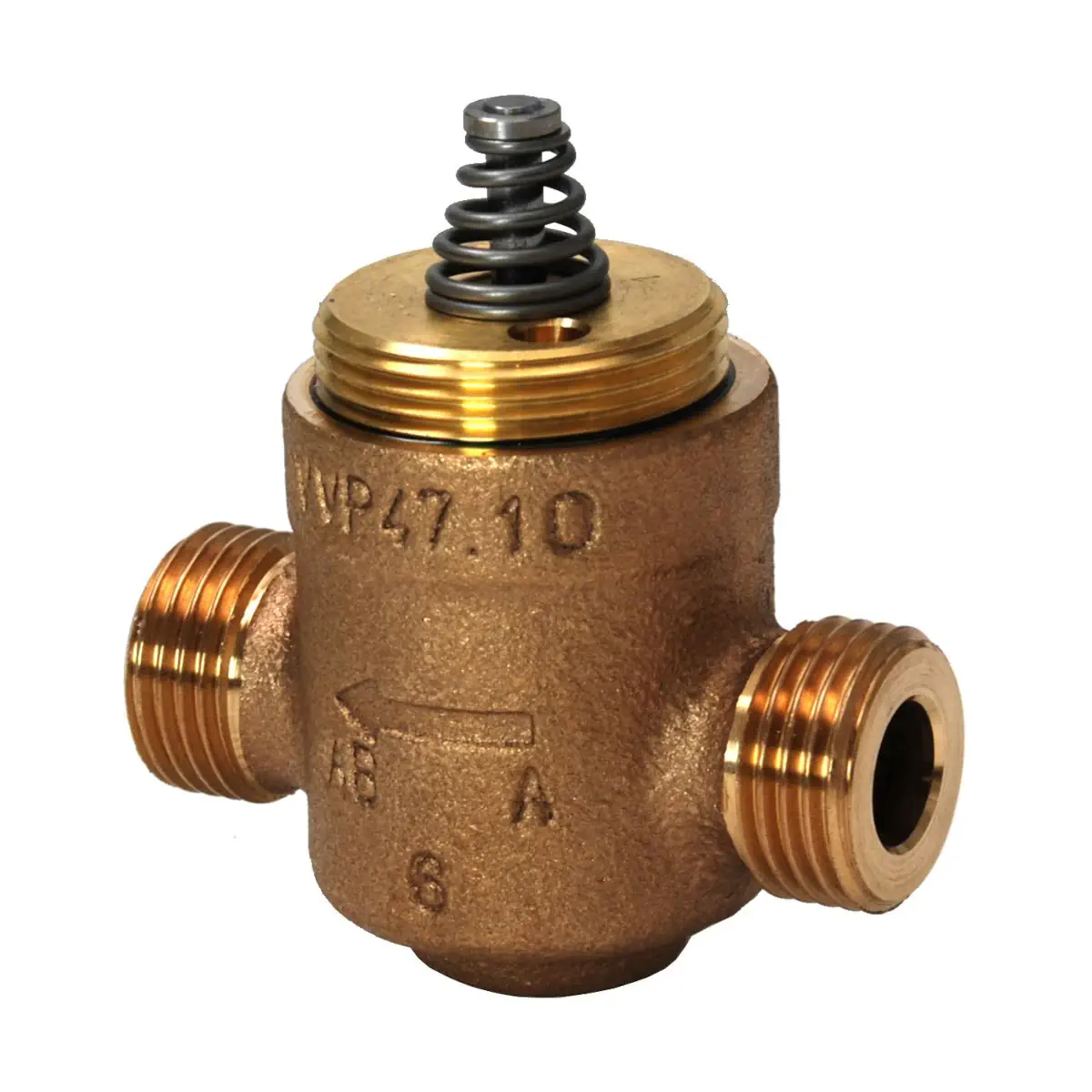

VVP47.10-0.4 Zawór przelotowy gwintowany z brązu, PN16, 1..110 °C, skok 2,5 mm, DN10, kvs 0.4 m3/h

VVP47.10-0.4 to strefowy zawór przelotowy (2-drogowy) PN16 z rodziny Siemens Acvatix™, przeznaczony do regulacji przepływu wody po stronie instalacji w układach HVAC. Zawór ma DN10 i współczynnik kvs 0,40 m³/h, posiada charakterystykę liniową oraz pokrętło sterowania ręcznego. Przyłącze siłownika M30 x 1,5 umożliwia współpracę z dedykowanymi siłownikami Siemens (elektromechanicznymi lub elektrotermicznymi).

Najważniejsze cechy

• Producent: Siemens
• Model: VVP47.10-0.4
• Typ: zawór strefowy przelotowy (2-drogowy)
• Seria: Acvatix™
• Ciśnienie nominalne: PN16 (wg EN 1333)
• DN: 10
• kvs: 0,40 m³/h
• Charakterystyka: liniowa (kanał regulacyjny A → AB)
• Skok nominalny: 2,5 mm
• Nieszczelność (A → AB): wg DIN EN 1349, 0…0,05% wartości kvs
• Przyłącze siłownika: M30 x 1,5
• Pokrętło sterowania ręcznego (obsługa ręczna zaworu)

Zastosowanie

Zawór VVP47.10-0.4 stosowany jest w instalacjach wentylacji i klimatyzacji do regulacji końcowych urządzeń przygotowania powietrza po stronie wody w obiegach zamkniętych, np. w klimakonwektorach (indukcyjnych lub wentylatorowych) oraz małych nagrzewnicach i chłodnicach wtórnych.

Media i warunki pracy

• Dopuszczalne czynniki: woda lodowa, woda grzewcza, woda z dodatkami przeciwzamarzaniowymi (zalecenie: jakość wody wg VDI 2035)
• Temperatura czynnika: 1…110°C, krótkotrwale maks. 120°C
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar)
• Iloraz szerokości zakresów Sv: > 50 (wg VDI 2173)

Przyłącza i wymiary

• Przyłącza zaworu: gwint zewnętrzny G½B wg ISO 228-1 (do uszczelnień płaskich)
• Wymiary (DN10): H1 46 mm, H2 ≈ 49 mm, L1 60 mm, L2 30 mm, L3 19 mm, d 10,5 mm
• Masa: 0,32 kg

Materiały

• Korpus zaworu: brąz CC491K (Rg5), maks. 4% Pb
• Trzpień: stal nierdzewna
• Gniazdo / grzybek / dławnica: mosiądz
• Uszczelnienie trzpienia: pierścienie EPDM

Siłowniki współpracujące (parametry różnicy ciśnienia)

• Z siłownikami elektromechanicznymi SSF161.05HF: Δpmax 400 kPa, Δps 1000 kPa
• Z siłownikami elektromechanicznymi SFP..: Δpmax 400 kPa, Δps 1000 kPa
• Z siłownikami elektrotermicznymi STP..65..: Δpmax 400 kPa, Δps 700 kPa

Wskazówki montażowe i eksploatacyjne

• Kierunek przepływu: dopuszczalny wyłącznie w kierunku A → AB.
• Zalecenie projektowe: zawory przelotowe zaleca się instalować na powrocie (niższa temperatura w obszarze uszczelnień trzpienia).
• Zalecenie: przed zaworem powinien być zainstalowany filtr zanieczyszczeń w celu zwiększenia niezawodności działania.
• Uruchomienie: zawór można uruchamiać tylko z założonym pokrętłem sterowania ręcznego lub z prawidłowo zamontowanym siłownikiem.
• Serwis: dławnica nie podlega wymianie; w razie nieszczelności należy wymienić cały zawór.

Podsumowanie

Siemens VVP47.10-0.4 to kompaktowy zawór strefowy przelotowy PN16 o parametrach DN10 i kvs 0,40 m³/h, przeznaczony do precyzyjnej regulacji w obiegach zamkniętych instalacji HVAC. Liniowa charakterystyka, niska nieszczelność oraz standardowe przyłącze siłownika M30 x 1,5 ułatwiają dobór napędu i stabilną pracę układu.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Zawór strefowy przelotowy PN16 do instalacji wodnych w obiegach zamkniętych, model VVP47.10-0.4.
• Produkt jest osprzętem ciśnieniowym zgodnie z PED 2014/68/UE, grupa płynów 2; dla tego typu wyrobu dokumentacja wskazuje brak oznakowania CE zgodnie z art. 4 ust. 3 (uznana praktyka inżynierska).
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar). Nie przekraczać parametrów znamionowych urządzenia.
• Dopuszczalna temperatura czynnika: 1…110 °C, krótkotrwale maks. 120 °C. Stosowanie poza tym zakresem może spowodować uszkodzenie zaworu lub instalacji.
• Stosować wyłącznie z dopuszczonymi czynnikami: woda lodowa, woda grzewcza oraz woda z dodatkami przeciwzamarzaniowymi; zalecana jakość wody wg VDI 2035.
• Montaż i uruchomienie wykonywać zgodnie z dokumentacją producenta. Przestrzegać właściwego kierunku przepływu: tylko A → AB.
• Zawór przelotowy zaleca się instalować na powrocie instalacji. Dla zwiększenia niezawodności działania przed zaworem powinien być zainstalowany filtr zanieczyszczeń.
• Urządzenie można uruchamiać tylko z założonym pokrętłem sterowania ręcznego lub z prawidłowo zamontowanym siłownikiem.
• Zawór i siłownik mogą być montowane bezpośrednio na obiekcie; w przypadku współpracy z siłownikiem SFP wymagany jest pierścień montażowy AL50, który należy założyć przed montażem siłownika.
• Podczas prac serwisowych przy zaworze lub zaworze z siłownikiem należy wyłączyć pompę i zasilanie, zamknąć zawory odcinające, spuścić ciśnienie z instalacji i odczekać do jej całkowitego ostygnięcia. W razie potrzeby odłączyć przewody elektryczne od zacisków.
• Przed ponownym uruchomieniem upewnić się, że pokrętło sterowania ręcznego lub siłownik zostały prawidłowo zamontowane.
• Nie rozbierać zaworu. Z powodu napiętej sprężyny powrotnej rozbieranie może spowodować obrażenia wskutek szybko poruszających się części; demontaż wewnętrzny może wykonywać wyłącznie wykwalifikowany personel.
• Dławnica nie podlega wymianie. W przypadku nieszczelności należy wymienić cały zawór.
• Nie wyrzucać z odpadami komunalnymi. Utylizację prowadzić zgodnie z lokalnymi przepisami, z uwzględnieniem wymagań dotyczących złomowania poszczególnych materiałów.
