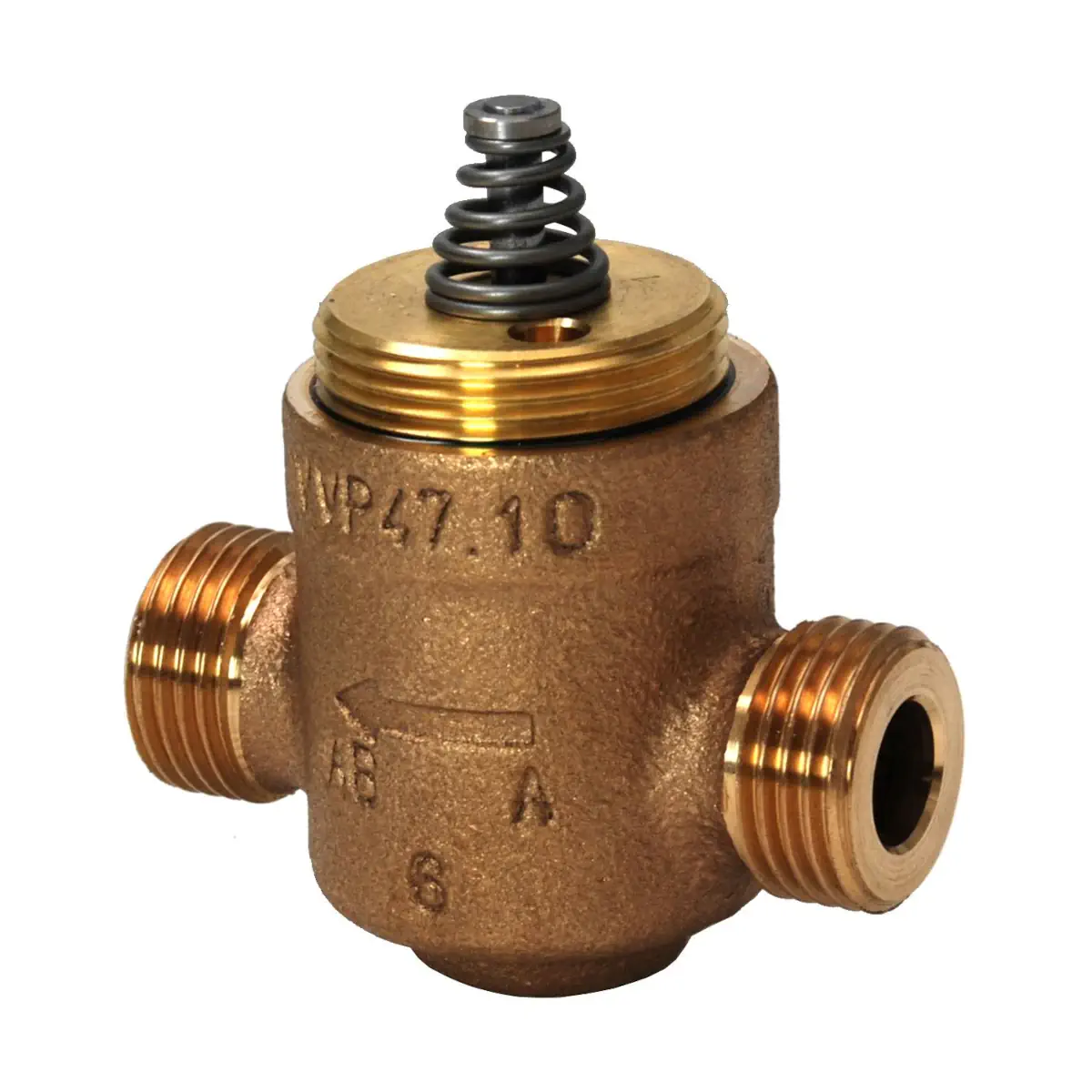

VVP47.10-0.63 Zawór przelotowy gwintowany z brązu, PN16, 1..110 °C, skok 2,5 mm, DN10, kvs 0.63 m3/h

Siemens VVP47.10-0.63 to kompaktowy zawór strefowy przelotowy z rodziny Acvatix™, przeznaczony do regulacji przepływu wody w instalacjach HVAC w obiegach zamkniętych. Zawór ma średnicę DN10, klasę ciśnieniową PN16 oraz wartość kvs 0,63 m³/h. Wyposażony jest w pokrętło sterowania ręcznego i może współpracować z siłownikami elektromechanicznymi SSP.. / SFP.. lub elektrotermicznymi STP..3.. (zamawianymi oddzielnie).

Najważniejsze cechy

• Producent: Siemens
• Model: VVP47.10-0.63
• Seria: Acvatix™
• Typ: zawór strefowy przelotowy
• Średnica nominalna: DN10
• Ciśnienie nominalne: PN16 (wg EN 1333)
• kvs: 0,63 m³/h
• Charakterystyka przepływu (A → AB): liniowa
• Nieszczelność (A → AB): 0…0,05% wartości kvs (wg DIN EN 1349)
• Skok nominalny: 2,5 mm
• Pokrętło sterowania ręcznego: tak
• Przyłącze siłownika: M30 x 1,5

Zastosowanie

VVP47.10-0.63 jest przeznaczony do regulacji końcowych urządzeń przygotowania powietrza po stronie wody w obiegach zamkniętych, np. w instalacjach wentylacji i klimatyzacji (HVAC). Może być stosowany m.in. w układach 2-rurowych oraz 4-rurowych, a także w instalacjach stref grzewczych (np. dla pojedynczych kondygnacji, apartamentów lub pomieszczeń).

Budowa i działanie

• Element regulujący: dysk / grzybek
• Uszczelnienia trzpienia: pierścienie EPDM (smarowane w sposób ciągły)
• Kierunek przepływu: dopuszczalny wyłącznie A → AB
• Sterowanie: elektryczne (siłowniki SSP.. / SFP.. / STP..3..) lub ręczne pokrętłem

Siłowniki współpracujące (informacje do doboru)

Zawór VVP47.10-0.63 może współpracować z siłownikami: SSP.., SFP.. oraz STP..3...

• SSP..: Δp_max 400 kPa, Δp_s 500 kPa
• SFP..: Δp_max 400 kPa, Δp_s 500 kPa
• STP..3..: Δp_max 250 kPa, Δp_s 250 kPa

Dane techniczne

• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar)
• Dopuszczalne czynniki: woda lodowa, woda grzewcza, woda z dodatkami przeciwzamarzaniowymi (zalecenie: jakość wody wg VDI 2035)
• Temperatura czynnika: 1…110°C, krótkotrwale maks. 120°C
• Iloraz szerokości zakresów Sv: > 50 (wg VDI 2173)

Materiały

• Korpus zaworu: brąz CC491K (Rg5), maks. 4% Pb
• Trzpień: stal nierdzewna
• Gniazdo / grzybek / dławnica: mosiądz
• Uszczelnienie trzpienia: pierścienie EPDM

Przyłącza i wymiary

• Przyłącza zaworu: gwint zewnętrzny G½B wg ISO 228-1 (do uszczelnień płaskich)
• Wymiary: H1 46 mm, H2 ≈ 49 mm, L1 60 mm, L2 30 mm, L3 19 mm, d 10,5 mm
• Masa: 0,32 kg

Wyposażenie dodatkowe (zamawiane oddzielnie)

• Śrubunki gwintowane: ALG132 – komplet (2 szt.) do zaworu DN10 (nakrętka łącząca, półśrubunek, uszczelka płaska)
• Siłowniki: SSP.. / SFP.. / STP..3..

Wskazówki montażowe i eksploatacyjne

• Zalecenie projektowe: zawory przelotowe zaleca się instalować na powrocie (ze względu na niższe temperatury w rejonie uszczelnienia trzpienia).
• Zalecenie: przed zaworem powinien być zainstalowany filtr zanieczyszczeń.
• Obsługa: zawór nie wymaga obsługi.
• Uwaga serwisowa: dławnica nie podlega wymianie – w razie nieszczelności należy wymienić cały zawór.

Podsumowanie

Siemens VVP47.10-0.63 to solidny zawór strefowy przelotowy DN10 o kvs 0,63 m³/h i klasie PN16, przeznaczony do precyzyjnej regulacji przepływu wody w instalacjach HVAC w obiegach zamkniętych. Liniowa charakterystyka, bardzo niski poziom nieszczelności oraz możliwość współpracy z siłownikami SSP.. / SFP.. / STP..3.. czynią go sprawdzonym rozwiązaniem dla sterowania strefowego i końcowych odbiorników po stronie wodnej.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Zawór strefowy przelotowy PN16 do stosowania w obiegach zamkniętych.
• Dopuszczalne medium: woda lodowa, woda grzewcza oraz woda z dodatkami przeciwzamarzaniowymi; zalecana jakość wody wg VDI 2035.
• Dopuszczalna temperatura czynnika: od 1 do 110°C, krótkotrwale maks. 120°C.
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar).
• Przestrzegać właściwego kierunku przepływu. Dla modelu VVP47.10-0.63 dopuszczalny kierunek przepływu jest tylko A → AB.
• Zawór można uruchamiać wyłącznie z założonym pokrętłem sterowania ręcznego lub z prawidłowo zamontowanym siłownikiem.
• Przed zaworem powinien być zainstalowany filtr zanieczyszczeń, aby zwiększyć niezawodność działania.
• Podczas prac serwisowych należy wyłączyć pompę oraz zasilanie współpracującego siłownika, zamknąć zawory odcinające, spuścić ciśnienie z instalacji i odczekać do jej całkowitego ostygnięcia. W razie potrzeby odłączyć przewody elektryczne od zacisków.
• Przed ponownym uruchomieniem należy upewnić się, że pokrętło sterowania ręcznego lub siłownik zostały prawidłowo zamontowane.
• Ze względu na napiętą sprężynę powrotną rozbieranie zaworu może spowodować obrażenia wskutek szybko poruszających się części. Rozbieranie zaworu może wykonywać wyłącznie wykwalifikowany personel.
• Dławnica nie podlega wymianie. W przypadku nieszczelności należy wymienić cały zawór.
• Nie wyrzucać z odpadami komunalnymi. Utylizować zgodnie z lokalnymi i obowiązującymi przepisami.
• Produkt podlega dyrektywie PED 2014/68/UE jako osprzęt ciśnieniowy dla grupy płynów 2, bez oznaczania CE zgodnie z Art. 4 ust. 3 (uznana praktyka inżynierska).
