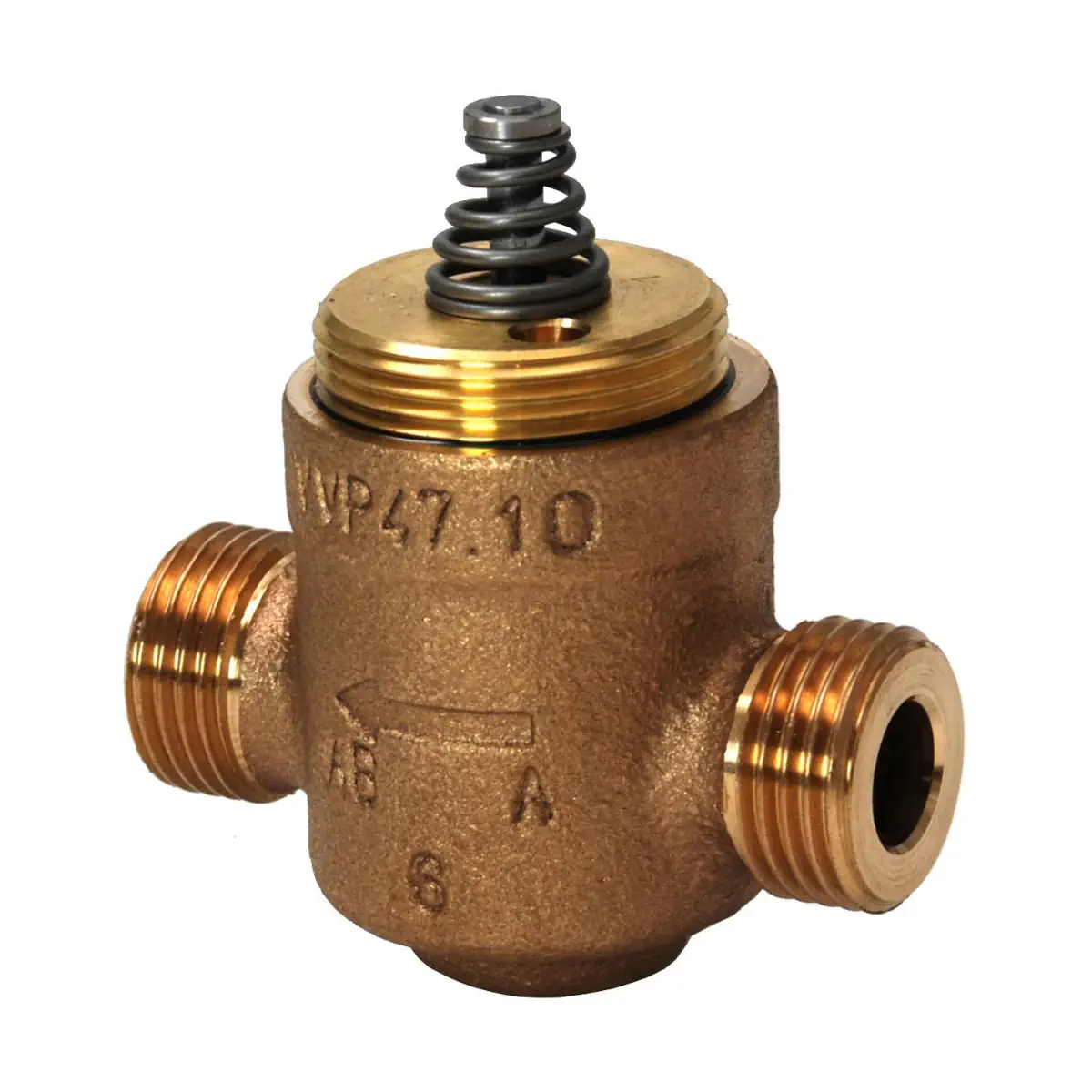

VVP47.15-2.5 Zawór przelotowy gwintowany z brązu, PN16, 1..110 °C, skok 2,5 mm, DN15, kvs 2.5 m3/h

VVP47.15-2.5 to strefowy zawór przelotowy (2-drogowy) Acvatix™ o ciśnieniu nominalnym PN16, przeznaczony do regulacji przepływu wody po stronie instalacji w zamkniętych układach HVAC. Zawór ma średnicę DN15 oraz współczynnik przepływu kvs = 2,5 m³/h. Korpus wykonano z brązu CC491K (Rg5), a przyłącza posiadają gwint zewnętrzny G¾B wg ISO 228-1 do uszczelnień płaskich. Standardowo wyposażony jest w pokrętło sterowania ręcznego i może współpracować z siłownikami SSP.., SFP.. (elektromechanicznymi) lub STP..3.. (elektrotermicznymi).

Najważniejsze cechy

• Producent: Siemens
• Model: VVP47.15-2.5
• Seria: Acvatix™
• Typ zaworu: przelotowy (2-drogowy) – zawór strefowy
• Średnica nominalna: DN15
• Ciśnienie nominalne: PN16 (wg EN 1333)
• kvs: 2,5 m³/h
• Przyłącza: gwint zewnętrzny G¾B wg ISO 228-1 (do uszczelnień płaskich)
• Skok nominalny: 2,5 mm
• Charakterystyka przepływu (A → AB): liniowa
• Nieszczelność (A → AB): 0…0,05% wartości kvs (wg DIN EN 1349)
• Przyłącze siłownika: M30 x 1,5
• Sterowanie ręczne: pokrętło w zestawie

Zastosowanie

Zawór VVP47.15-2.5 stosowany jest w instalacjach wentylacji i klimatyzacji do regulacji końcowych urządzeń przygotowania powietrza po stronie wody w obiegach zamkniętych (np. klimakonwektory indukcyjne lub wentylatorowe, małe nagrzewnice lub chłodnice wtórne), a także w instalacjach stref grzewczych w obiegach zamkniętych.

Współpraca z siłownikami i dopuszczalne różnice ciśnień

• Zalecane serie siłowników: elektromechaniczne SSP.., SFP.. oraz elektrotermiczne STP..3..
• SSP.. (z VVP47.15-2.5): Δpmax 300 kPa, Δps 300 kPa
• SFP.. (z VVP47.15-2.5): Δpmax 300 kPa, Δps 300 kPa
• STP..3.. (z VVP47.15-2.5): Δpmax 150 kPa, Δps 150 kPa

Wskazówki do projektowania i montażu

• Kierunek przepływu: dopuszczalny wyłącznie A → AB.
• Zalecenie montażowe: zawory przelotowe zaleca się instalować na powrocie (niższa temperatura przy uszczelnieniach trzpienia).
• Ochrona instalacji: dla zwiększenia niezawodności działania przed zaworem powinien być zainstalowany filtr zanieczyszczeń.
• Montaż zaworu z siłownikiem: możliwy bezpośrednio na obiekcie, bez specjalnych narzędzi i dodatkowych nastaw.

Uruchomienie i sterowanie ręczne

• Zawór można uruchamiać tylko z założonym pokrętłem sterowania ręcznego lub z prawidłowo zamontowanym siłownikiem.
• Kanał regulacyjny A → AB może być otwierany przez siłownik lub ręcznie za pomocą pokrętła.

Dane techniczne

• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar)
• Dopuszczalne czynniki: woda lodowa, woda grzewcza, woda z dodatkami przeciwzamarzaniowymi (zalecenie: jakość wody wg VDI 2035)
• Temperatura czynnika: 1…110°C, krótkotrwale maks. 120°C
• Iloraz szerokości zakresów Sv: > 50 (wg VDI 2173)
• Materiał korpusu: brąz CC491K (Rg5), maks. 4% Pb
• Trzpień: stal nierdzewna
• Gniazdo / grzybek / dławnica: mosiądz
• Uszczelnienie trzpienia: pierścienie EPDM

Wymiary i masa (VVP47.15-2.5)

• DN: 15
• Gwint zaworu (G): G¾B
• d: 14 mm
• H1: 46 mm
• H2: ≈ 49 mm
• L1: 65 mm
• L2: 32,5 mm
• L3: 19 mm
• Masa: 0,34 kg

Wyposażenie dodatkowe (opcjonalne)

• Śrubunki gwintowane: ALG142 – komplet do zaworu VVP47.15-2.5 (nakrętka, łącznik i uszczelka płaska); zamawiane oddzielnie.
• Siłowniki SSP.. / SFP.. / STP..3.. – zamawiane oddzielnie.

Podsumowanie

Siemens VVP47.15-2.5 to solidny, kompaktowy zawór strefowy przelotowy PN16 do precyzyjnej regulacji w instalacjach HVAC. Połączenie DN15, kvs 2,5 m³/h, liniowej charakterystyki oraz kompatybilności z siłownikami SSP.., SFP.. i STP..3.. czyni go praktycznym wyborem do sterowania obiegami wodnymi w strefach i przy urządzeniach końcowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Zawór strefowy Siemens VVP47.15-2.5 jest elementem osprzętu ciśnieniowego PN16, przeznaczonym do pracy przy dopuszczalnym ciśnieniu roboczym do 1600 kPa (16 bar).
• Produkt spełnia wymagania zgodności EAC.
• Produkt podlega dyrektywie PED 2014/68/UE jako osprzęt ciśnieniowy dla grupy płynów 2, bez oznaczania CE zgodnie z art. 4 ust. 3 (uznana praktyka inżynierska).
• Nie wyrzucać produktu z odpadami komunalnymi. Utylizację należy przeprowadzać zgodnie z lokalnymi i obowiązującymi przepisami dotyczącymi złomowania elementów instalacyjnych.
• Montaż należy wykonywać zgodnie z instrukcją producenta. Przestrzegać właściwego kierunku przepływu – dla modelu VVP47.15-2.5 dopuszczalny jest wyłącznie przepływ A → AB.
• Zawór należy uruchamiać wyłącznie z założonym pokrętłem sterowania ręcznego lub z prawidłowo zamontowanym siłownikiem.
• Model VVP47.15-2.5 może współpracować wyłącznie z siłownikami wskazanymi przez producenta. Stosowanie siłowników innych producentów powoduje utratę gwarancji.
• Przed zaworem zaleca się montaż filtra zanieczyszczeń w celu zwiększenia niezawodności działania i ograniczenia ryzyka uszkodzenia.
• Podczas prac serwisowych należy wyłączyć pompę i napięcie zasilające, zamknąć zawory odcinające, spuścić ciśnienie z instalacji oraz odczekać do całkowitego ostygnięcia instalacji. W razie potrzeby należy odłączyć przewody elektryczne od zacisków.
• Uwaga: zawór może pracować z gorącym czynnikiem. Dopuszczalna temperatura czynnika wynosi od 1 do 110 °C, krótkotrwale maksymalnie 120 °C. Przed serwisem należy odczekać do ostygnięcia instalacji, aby uniknąć oparzeń.
• Nie rozbierać zaworu. Z powodu napiętej sprężyny powrotnej rozbieranie może spowodować obrażenia wskutek szybko poruszających się części. Demontaż wewnętrzny może wykonywać tylko wykwalifikowany personel.
• Dławnica nie podlega wymianie. W przypadku nieszczelności należy wymienić cały zawór.
• Produkt jest przeznaczony do stosowania z wodą lodową, wodą grzewczą oraz wodą z dodatkami przeciwzamarzaniowymi. Zalecana jakość wody zgodnie z VDI 2035.
