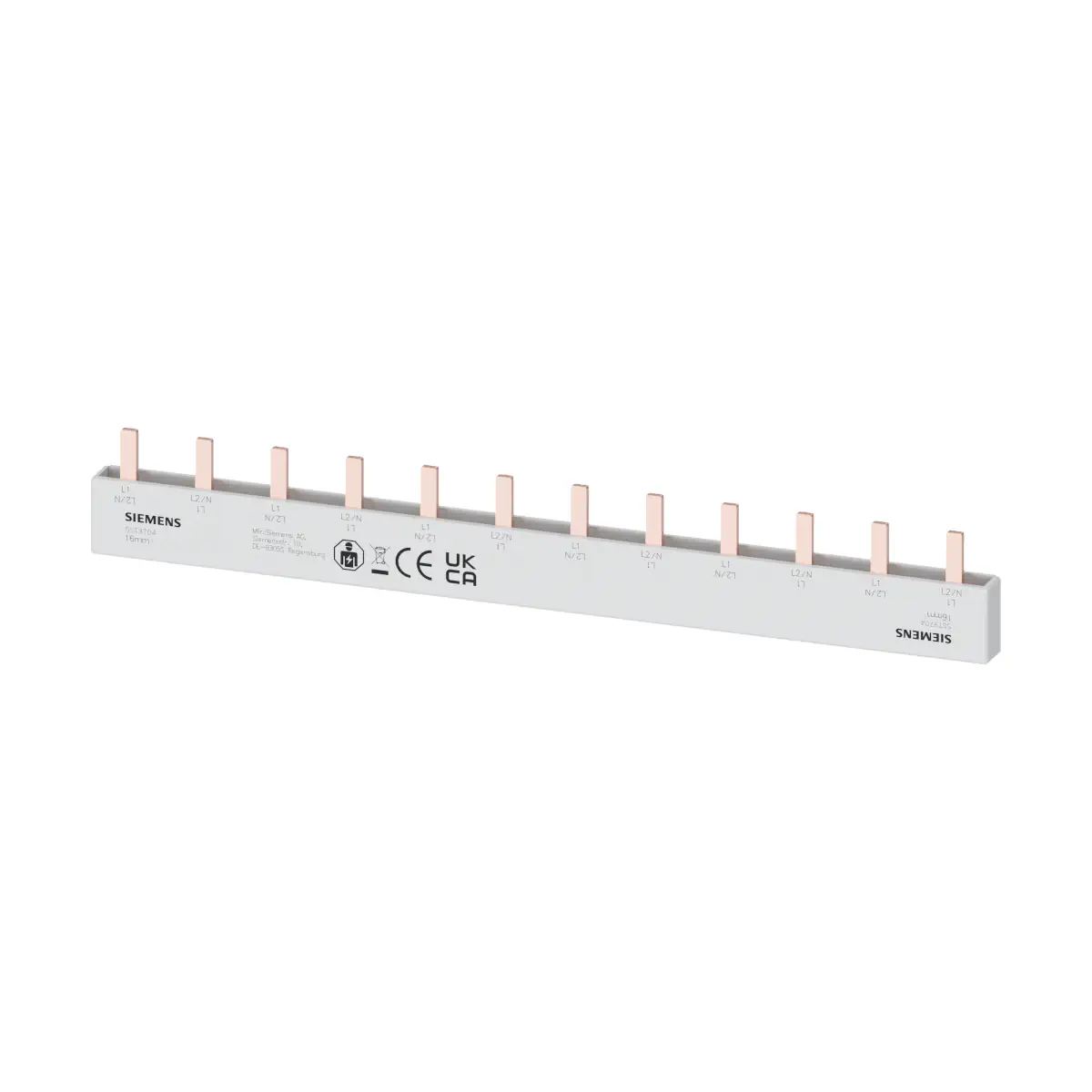

5ST3704 Szyna zbiorcza kołkowa 2-fazowa, 16 mm2, długość 214 mm z możliwością cięcia, z nasadkami krańcowymi, zabezpieczona przed dotknięciem

5ST3704 to szyna zbiorcza kołkowa z rodziny Siemens SENTRON, wykonana jako zabezpieczona przed dotknięciem (elektrycznie izolowana) szyna o przekroju 16 mm² w wersji 2-fazowej / 1-fazowej + N. Ma długość 214 mm, jest z możliwością cięcia i dostarczana z nasadkami krańcowymi, co ułatwia dopasowanie do konfiguracji aparatury modułowej w rozdzielnicy.

Najważniejsze cechy

• Producent / marka: Siemens SENTRON
• Model: 5ST3704
• Typ: szyna zbiorcza kołkowa
• Wykonanie: 6x (1-faz. + N)
• Wykonanie odejścia faz: L1/L2 lub L1/N
• Liczba faz: 2
• Prąd roboczy (znamionowy): 80 A
• Przekrój: 16 mm²
• Bezpieczeństwo: zabezpieczona przed dotknięciem, elektrycznie izolowana
• Możliwość cięcia: tak
• Kolor: jasny szary
• Nasadki krańcowe: tak (w komplecie)

Zastosowanie i kompatybilność

• Kompatybilność: na 2 urządzenia SM (2P/1P+N)
• Wersja biegunów: 2-faz. / 1-faz. + N
• Możliwość współdziałania z wejściem na przewód neutralny: tak
• Możliwość zastosowania: wyłącznik ochronny różnicowy 2P – przewód neutralny po prawej stronie
• Możliwość współdziałania z blokiem styków pomocniczych: nie
• Odpowiedni do urządzeń kompaktowych: nie

Konstrukcja i montaż

• Wykonanie przyłącza elektrycznego: kołek
• Liczba urządzeń przystosowany do zabudowy: 6
• Raster: 18 mm
• Liczba jednostek podziału szerokości: 12

Dane techniczne

• Długość: 214 mm
• Szerokość: 18 mm
• Wysokość: 15 mm
• Przekrój: 16 mm²
• Prąd znamionowy: 80 A
• Waga netto: 96 g

Podsumowanie

Siemens SENTRON 5ST3704 to izolowana, kołkowa szyna zbiorcza 16 mm² w układzie 2-faz. / 1-faz. + N, przeznaczona do zabudowy 6 urządzeń (raster 18 mm). Długość 214 mm, możliwość cięcia oraz nasadki krańcowe pozwalają wygodnie dopasować szynę do wymagań rozdzielnicy, przy zachowaniu ochrony przed dotykiem.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada deklarowane przez producenta dopuszczenia, certyfikaty i oznaczenia właściwe dla szyn zbiorczych SENTRON 5ST3, zależnie od wykonania: CE / deklaracja zgodności UE, UKCA, EAC, QC PASS, potwierdzenie producenta Confirmation oraz dokumenty środowiskowe Environmental Confirmations. Dla wybranych akcesoriów producent udostępnia również deklarację środowiskową EPD.
• Szyny zbiorcze kołkowe SENTRON 5ST3 przeznaczone są do rozdziału zasilania w rozdzielnicach elektrycznych oraz do współpracy z kompatybilnymi wyłącznikami nadmiarowo-prądowymi 1P lub 3P. Stosować wyłącznie zgodnie z przeznaczeniem, konfiguracją i parametrami podanymi w dokumentacji producenta.
• Dobór szyny zbiorczej należy wykonać zgodnie z typem aparatu bazowego, liczbą faz, układem biegunów, przekrojem szyny, prądem znamionowym, rozstawem modułów, liczbą podłączanych aparatów oraz wymaganiami instalacji.
• Urządzenie elektryczne niskonapięciowe. Niebezpieczne napięcie może spowodować poważne obrażenia lub śmierć. Przed rozpoczęciem montażu, docinania, podłączania, konserwacji, demontażu lub wycofania z eksploatacji należy odłączyć urządzenie i instalację od zasilania oraz zabezpieczyć przed ponownym załączeniem.
• Instalację, podłączenie, dopasowanie długości, konserwację, demontaż i wycofanie z eksploatacji może wykonywać wyłącznie wykwalifikowany personel, zgodnie z dokumentacją producenta oraz lokalnymi przepisami dotyczącymi instalacji elektrycznych.
• Nieprawidłowy dobór, docięcie, montaż lub podłączenie szyny może spowodować przegrzewanie, zwarcie, uszkodzenie aparatury, utratę ochrony przed dotykiem albo zagrożenie pożarowe.
• Nie przekraczać dopuszczalnych parametrów pracy, w szczególności prądu znamionowego, przekroju szyny, liczby faz, liczby podłączanych aparatów, układu odejść faz oraz dopuszczalnej konfiguracji montażowej.
• Szyny zbiorcze 5ST3 stosować wyłącznie z kompatybilnymi aparatami przewidzianymi przez producenta. Wskazane wykonania nie są przeznaczone do współpracy z blokiem styków pomocniczych ani z wejściem na przewód neutralny, jeżeli dokumentacja danego wariantu tego nie przewiduje.
• Szyny zbiorcze są wykonane jako elektrycznie izolowane i zabezpieczone przed dotykiem, jednak wymagany poziom ochrony jest zapewniony wyłącznie przy prawidłowym montażu, zastosowaniu odpowiednich nasadek krańcowych oraz montażu w rozdzielnicy lub obudowie zapewniającej ochronę przed dostępem osób nieuprawnionych.
• W przypadku docinania szyny należy zachować wymagane wymiary, nie uszkodzić izolacji i elementów przewodzących oraz zabezpieczyć odsłonięte końce odpowiednimi nasadkami krańcowymi przewidzianymi przez producenta.
• Nasadki krańcowe 5ST3 stosować zgodnie z typem szyny zbiorczej: osobno dla szyn 1-fazowych oraz osobno dla szyn 2- lub 3-fazowych. Brak właściwej nasadki może obniżyć ochronę przed dotykiem i zwiększyć ryzyko zwarcia.
• Nie stosować uszkodzonych, odkształconych, nadpalonych lub niekompletnych szyn zbiorczych. W przypadku uszkodzenia izolacji, kołków przyłączeniowych albo nasadek krańcowych produkt należy wymienić.
• Podczas montażu należy zapewnić prawidłowe wsunięcie kołków szyny do zacisków aparatów oraz właściwe dokręcenie zacisków aparatów bazowych zgodnie z dokumentacją producenta. Nieprawidłowy docisk połączenia może powodować przegrzewanie i uszkodzenie instalacji.
• Przed uruchomieniem należy sprawdzić zgodność faz, poprawność osadzenia szyny, prawidłowe dokręcenie zacisków, zamontowanie nasadek krańcowych, brak odsłoniętych części przewodzących oraz brak uszkodzeń mechanicznych.
• Nie modyfikować konstrukcji produktu w sposób inny niż dopuszczone przez producenta docinanie szyny. Nie wiercić, nie lutować, nie wyginać i nie przerabiać szyny ani nasadek krańcowych.
• Nie wyrzucać z odpadami komunalnymi. Produkt utylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.

Pliki do pobrania:
5ST3704 Karta katalogowa
