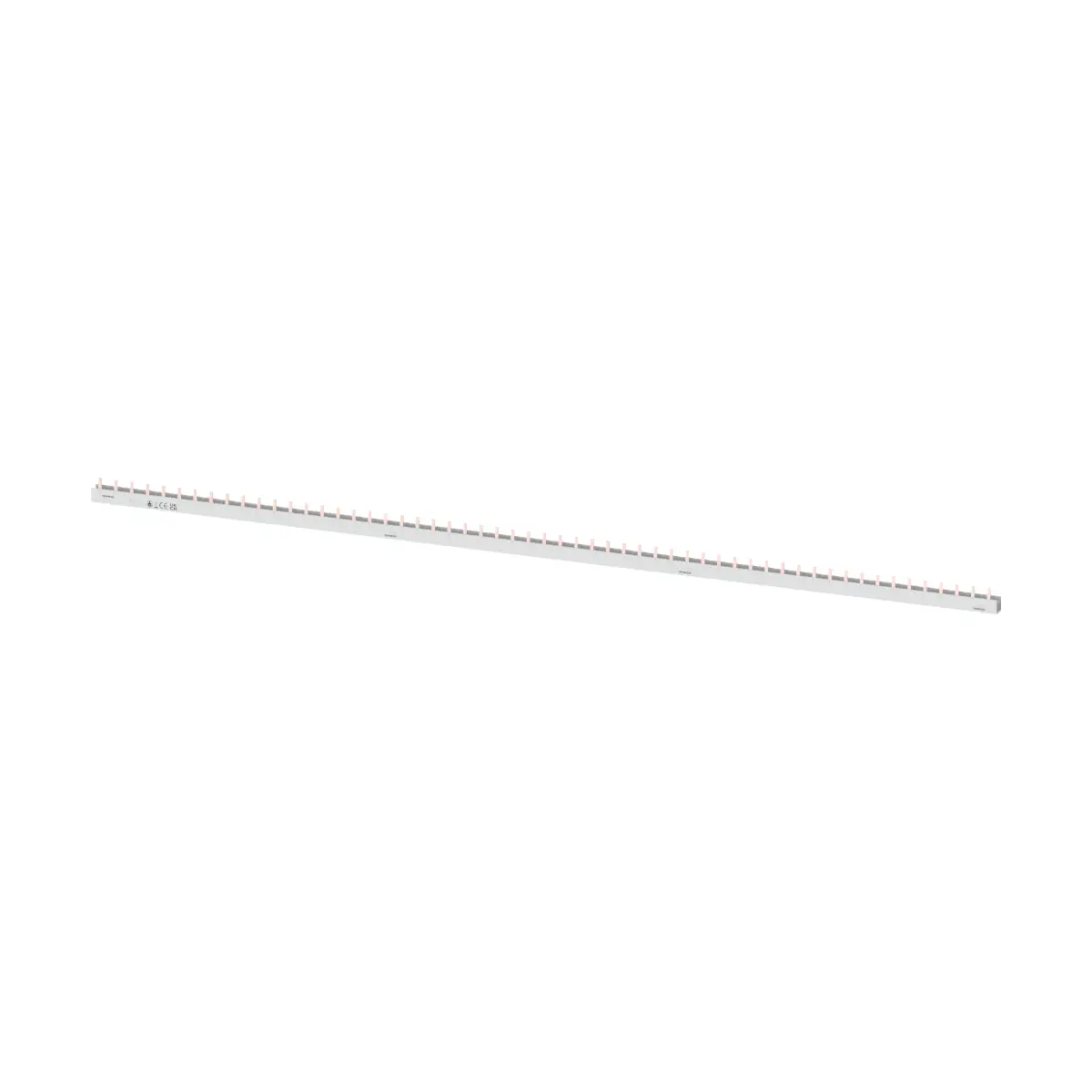

5ST3740 Szyna zbiorcza kołkowa 3-fazowa, 10 mm2, długość 1016 mm z możliwością cięcia, bez nasadek krańcowych, zabezpieczona przed dotknięciem

5ST3740 to 3-fazowa szyna zbiorcza kołkowa z rodziny Siemens SENTRON, przeznaczona do szybkiego i estetycznego rozdziału zasilania na aparaty modułowe. Wykonana w wersji zabezpieczonej przed dotknięciem (elektrycznie izolowana), o przekroju 10 mm², długości 1016 mm i w wykonaniu 18 × 3-faz. Szyna jest z możliwością cięcia i dostarczana bez nasadek krańcowych.

Najważniejsze cechy

• Producent / marka: Siemens SENTRON
• Model: 5ST3740
• Typ: szyna zbiorcza kołkowa, zabezpieczona przed dotknięciem
• Wykonanie: 18 × 3-fazowe
• Odejścia faz: L1 / L2 / L3
• Kompatybilność: na wyłącznik nadmiarowo-prądowy 3P
• Liczba faz: 3
• Prąd roboczy (znamionowy): 63 A
• Przekrój: 10 mm²
• Przyłącze elektryczne: kołek
• Możliwość cięcia: tak
• Nasadki krańcowe: brak (produkt bez nasadek krańcowych)
• Kolor: jasny szary

Zastosowanie

Szyna Siemens 5ST3740 służy do rozdziału zasilania 3-fazowego w rozdzielnicach na aparaty modułowe. Jest przystosowana do współpracy z wyłącznikami nadmiarowo-prądowymi 3P oraz umożliwia zasilenie do 18 urządzeń w jednej linii (układ L1/L2/L3).

• Współdziałanie z blokiem styków pomocniczych: nie
• Współdziałanie z wejściem na przewód neutralny: nie

Konstrukcja

• Izolacja elektryczna (ochrona przed dotykiem): tak
• Raster: 18 mm
• Wysokość: 15 mm
• Szerokość: 18 mm
• Długość: 1016 mm
• Liczba jednostek podziału szerokości: 56
• Liczba urządzeń przystosowanych do zabudowy: 18

Dane techniczne

• Liczba faz: 3
• Wersja biegunów: 3 faz.
• Prąd roboczy (znamionowy): 63 A
• Przekrój: 10 mm²
• Waga netto: 430 g

Podsumowanie

Siemens SENTRON 5ST3740 to izolowana, 3-fazowa szyna kołkowa o przekroju 10 mm² i prądzie znamionowym 63 A, przygotowana do zasilania 18 wyłączników 3P. Długość 1016 mm oraz możliwość cięcia ułatwiają dopasowanie do rozdzielnicy, a wykonanie zabezpieczone przed dotknięciem wspiera bezpieczną i uporządkowaną instalację.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada deklarowane przez producenta dopuszczenia, certyfikaty i oznaczenia właściwe dla szyn zbiorczych SENTRON 5ST3, zależnie od wykonania: CE / deklaracja zgodności UE, UKCA, EAC, QC PASS, potwierdzenie producenta Confirmation oraz dokumenty środowiskowe Environmental Confirmations. Dla wybranych akcesoriów producent udostępnia również deklarację środowiskową EPD.
• Szyny zbiorcze kołkowe SENTRON 5ST3 przeznaczone są do rozdziału zasilania w rozdzielnicach elektrycznych oraz do współpracy z kompatybilnymi wyłącznikami nadmiarowo-prądowymi 1P lub 3P. Stosować wyłącznie zgodnie z przeznaczeniem, konfiguracją i parametrami podanymi w dokumentacji producenta.
• Dobór szyny zbiorczej należy wykonać zgodnie z typem aparatu bazowego, liczbą faz, układem biegunów, przekrojem szyny, prądem znamionowym, rozstawem modułów, liczbą podłączanych aparatów oraz wymaganiami instalacji.
• Urządzenie elektryczne niskonapięciowe. Niebezpieczne napięcie może spowodować poważne obrażenia lub śmierć. Przed rozpoczęciem montażu, docinania, podłączania, konserwacji, demontażu lub wycofania z eksploatacji należy odłączyć urządzenie i instalację od zasilania oraz zabezpieczyć przed ponownym załączeniem.
• Instalację, podłączenie, dopasowanie długości, konserwację, demontaż i wycofanie z eksploatacji może wykonywać wyłącznie wykwalifikowany personel, zgodnie z dokumentacją producenta oraz lokalnymi przepisami dotyczącymi instalacji elektrycznych.
• Nieprawidłowy dobór, docięcie, montaż lub podłączenie szyny może spowodować przegrzewanie, zwarcie, uszkodzenie aparatury, utratę ochrony przed dotykiem albo zagrożenie pożarowe.
• Nie przekraczać dopuszczalnych parametrów pracy, w szczególności prądu znamionowego, przekroju szyny, liczby faz, liczby podłączanych aparatów, układu odejść faz oraz dopuszczalnej konfiguracji montażowej.
• Szyny zbiorcze 5ST3 stosować wyłącznie z kompatybilnymi aparatami przewidzianymi przez producenta. Wskazane wykonania nie są przeznaczone do współpracy z blokiem styków pomocniczych ani z wejściem na przewód neutralny, jeżeli dokumentacja danego wariantu tego nie przewiduje.
• Szyny zbiorcze są wykonane jako elektrycznie izolowane i zabezpieczone przed dotykiem, jednak wymagany poziom ochrony jest zapewniony wyłącznie przy prawidłowym montażu, zastosowaniu odpowiednich nasadek krańcowych oraz montażu w rozdzielnicy lub obudowie zapewniającej ochronę przed dostępem osób nieuprawnionych.
• W przypadku docinania szyny należy zachować wymagane wymiary, nie uszkodzić izolacji i elementów przewodzących oraz zabezpieczyć odsłonięte końce odpowiednimi nasadkami krańcowymi przewidzianymi przez producenta.
• Nasadki krańcowe 5ST3 stosować zgodnie z typem szyny zbiorczej: osobno dla szyn 1-fazowych oraz osobno dla szyn 2- lub 3-fazowych. Brak właściwej nasadki może obniżyć ochronę przed dotykiem i zwiększyć ryzyko zwarcia.
• Nie stosować uszkodzonych, odkształconych, nadpalonych lub niekompletnych szyn zbiorczych. W przypadku uszkodzenia izolacji, kołków przyłączeniowych albo nasadek krańcowych produkt należy wymienić.
• Podczas montażu należy zapewnić prawidłowe wsunięcie kołków szyny do zacisków aparatów oraz właściwe dokręcenie zacisków aparatów bazowych zgodnie z dokumentacją producenta. Nieprawidłowy docisk połączenia może powodować przegrzewanie i uszkodzenie instalacji.
• Przed uruchomieniem należy sprawdzić zgodność faz, poprawność osadzenia szyny, prawidłowe dokręcenie zacisków, zamontowanie nasadek krańcowych, brak odsłoniętych części przewodzących oraz brak uszkodzeń mechanicznych.
• Nie modyfikować konstrukcji produktu w sposób inny niż dopuszczone przez producenta docinanie szyny. Nie wiercić, nie lutować, nie wyginać i nie przerabiać szyny ani nasadek krańcowych.
• Nie wyrzucać z odpadami komunalnymi. Produkt utylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
