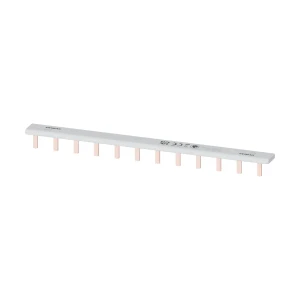

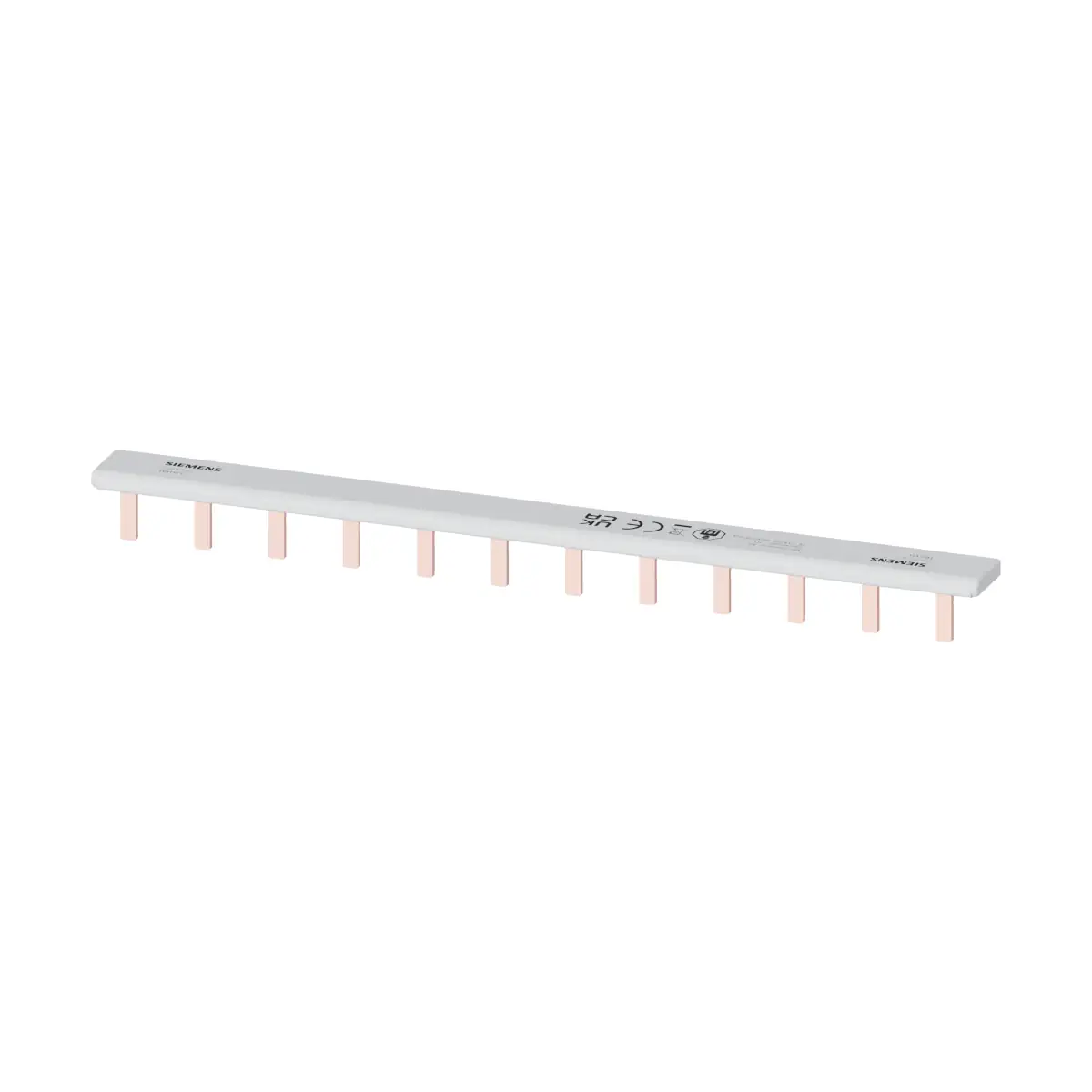

5ST3730 Szyna zbiorcza kołkowa 1-fazowa, 10 mm2, długość 214 mm z możliwością cięcia, z nasadkami krańcowymi, zabezpieczona przed dotknięciem

5ST3730 to szyna zbiorcza kołkowa z rodziny Siemens SENTRON, zabezpieczona przed dotknięciem, przeznaczona do zasilania wyłączników nadmiarowo-prądowych 1P. Wersja 12 × 1-fazowa (odejście faz L1/L1) ma przekrój 10 mm² i długość 214 mm z możliwością cięcia. W komplecie znajdują się nasadki krańcowe.

Najważniejsze cechy

• Producent / seria: Siemens SENTRON
• Model: 5ST3730
• Typ: szyna zbiorcza kołkowa, zabezpieczona przed dotknięciem
• Kompatybilność: wyłącznik nadmiarowo-prądowy 1P
• Liczba faz: 1
• Wykonanie: 12 × 1-faz. / 12 urządzeń
• Odejście faz: L1/L1
• Prąd roboczy (znamionowy): 63 A
• Przekrój: 10 mm²
• Przyłącze elektryczne: kołek
• Możliwość cięcia: tak
• Właściwość: elektrycznie izolowany – tak
• Kolor: jasny szary
• Waga netto: 32 g

Zastosowanie

Szyna 5ST3730 służy do wspólnego zasilenia fazą L1 aparatury 1-biegunowej – jest kompatybilna z wyłącznikami nadmiarowo-prądowymi 1P. Wykonanie 12-modułowe (raster 18 mm) pozwala zasilić do 12 urządzeń, a długość 214 mm można dopasować przez cięcie.

Konstrukcja i wykonanie

• Raster: 18 mm
• Liczba jednostek podziału szerokości: 12
• Długość: 214 mm
• Szerokość: 13 mm
• Wysokość: 4 mm
• Przyłącze: kołkowe
• W zestawie: nasadki krańcowe

Dane techniczne

• Wersja biegunów: 1P
• Liczba faz: 1
• Znamionowy prąd roboczy: 63 A
• Przekrój: 10 mm²
• Możliwość współdziałania z blokiem styków pomocniczych: nie
• Możliwość współdziałania z wejściem na przewód neutralny: nie
• Kolor: jasny szary
• Waga netto: 32 g

Podsumowanie

Siemens SENTRON 5ST3730 to izolowana, 1-fazowa szyna zbiorcza kołkowa 12 × 1P o przekroju 10 mm² i prądzie znamionowym 63 A, zaprojektowana do szybkiego i uporządkowanego zasilania wyłączników nadmiarowo-prądowych 1P. Dzięki możliwości cięcia oraz nasadkom krańcowym łatwo dopasować ją do konkretnego układu aparatury.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada deklarowane przez producenta dopuszczenia, certyfikaty i oznaczenia właściwe dla szyn zbiorczych SENTRON 5ST3, zależnie od wykonania: CE / deklaracja zgodności UE, UKCA, EAC, QC PASS, potwierdzenie producenta Confirmation oraz dokumenty środowiskowe Environmental Confirmations. Dla wybranych akcesoriów producent udostępnia również deklarację środowiskową EPD.
• Szyny zbiorcze kołkowe SENTRON 5ST3 przeznaczone są do rozdziału zasilania w rozdzielnicach elektrycznych oraz do współpracy z kompatybilnymi wyłącznikami nadmiarowo-prądowymi 1P lub 3P. Stosować wyłącznie zgodnie z przeznaczeniem, konfiguracją i parametrami podanymi w dokumentacji producenta.
• Dobór szyny zbiorczej należy wykonać zgodnie z typem aparatu bazowego, liczbą faz, układem biegunów, przekrojem szyny, prądem znamionowym, rozstawem modułów, liczbą podłączanych aparatów oraz wymaganiami instalacji.
• Urządzenie elektryczne niskonapięciowe. Niebezpieczne napięcie może spowodować poważne obrażenia lub śmierć. Przed rozpoczęciem montażu, docinania, podłączania, konserwacji, demontażu lub wycofania z eksploatacji należy odłączyć urządzenie i instalację od zasilania oraz zabezpieczyć przed ponownym załączeniem.
• Instalację, podłączenie, dopasowanie długości, konserwację, demontaż i wycofanie z eksploatacji może wykonywać wyłącznie wykwalifikowany personel, zgodnie z dokumentacją producenta oraz lokalnymi przepisami dotyczącymi instalacji elektrycznych.
• Nieprawidłowy dobór, docięcie, montaż lub podłączenie szyny może spowodować przegrzewanie, zwarcie, uszkodzenie aparatury, utratę ochrony przed dotykiem albo zagrożenie pożarowe.
• Nie przekraczać dopuszczalnych parametrów pracy, w szczególności prądu znamionowego, przekroju szyny, liczby faz, liczby podłączanych aparatów, układu odejść faz oraz dopuszczalnej konfiguracji montażowej.
• Szyny zbiorcze 5ST3 stosować wyłącznie z kompatybilnymi aparatami przewidzianymi przez producenta. Wskazane wykonania nie są przeznaczone do współpracy z blokiem styków pomocniczych ani z wejściem na przewód neutralny, jeżeli dokumentacja danego wariantu tego nie przewiduje.
• Szyny zbiorcze są wykonane jako elektrycznie izolowane i zabezpieczone przed dotykiem, jednak wymagany poziom ochrony jest zapewniony wyłącznie przy prawidłowym montażu, zastosowaniu odpowiednich nasadek krańcowych oraz montażu w rozdzielnicy lub obudowie zapewniającej ochronę przed dostępem osób nieuprawnionych.
• W przypadku docinania szyny należy zachować wymagane wymiary, nie uszkodzić izolacji i elementów przewodzących oraz zabezpieczyć odsłonięte końce odpowiednimi nasadkami krańcowymi przewidzianymi przez producenta.
• Nasadki krańcowe 5ST3 stosować zgodnie z typem szyny zbiorczej: osobno dla szyn 1-fazowych oraz osobno dla szyn 2- lub 3-fazowych. Brak właściwej nasadki może obniżyć ochronę przed dotykiem i zwiększyć ryzyko zwarcia.
• Nie stosować uszkodzonych, odkształconych, nadpalonych lub niekompletnych szyn zbiorczych. W przypadku uszkodzenia izolacji, kołków przyłączeniowych albo nasadek krańcowych produkt należy wymienić.
• Podczas montażu należy zapewnić prawidłowe wsunięcie kołków szyny do zacisków aparatów oraz właściwe dokręcenie zacisków aparatów bazowych zgodnie z dokumentacją producenta. Nieprawidłowy docisk połączenia może powodować przegrzewanie i uszkodzenie instalacji.
• Przed uruchomieniem należy sprawdzić zgodność faz, poprawność osadzenia szyny, prawidłowe dokręcenie zacisków, zamontowanie nasadek krańcowych, brak odsłoniętych części przewodzących oraz brak uszkodzeń mechanicznych.
• Nie modyfikować konstrukcji produktu w sposób inny niż dopuszczone przez producenta docinanie szyny. Nie wiercić, nie lutować, nie wyginać i nie przerabiać szyny ani nasadek krańcowych.
• Nie wyrzucać z odpadami komunalnymi. Produkt utylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.

Pliki do pobrania:
5ST3730 Karta katalogowa
