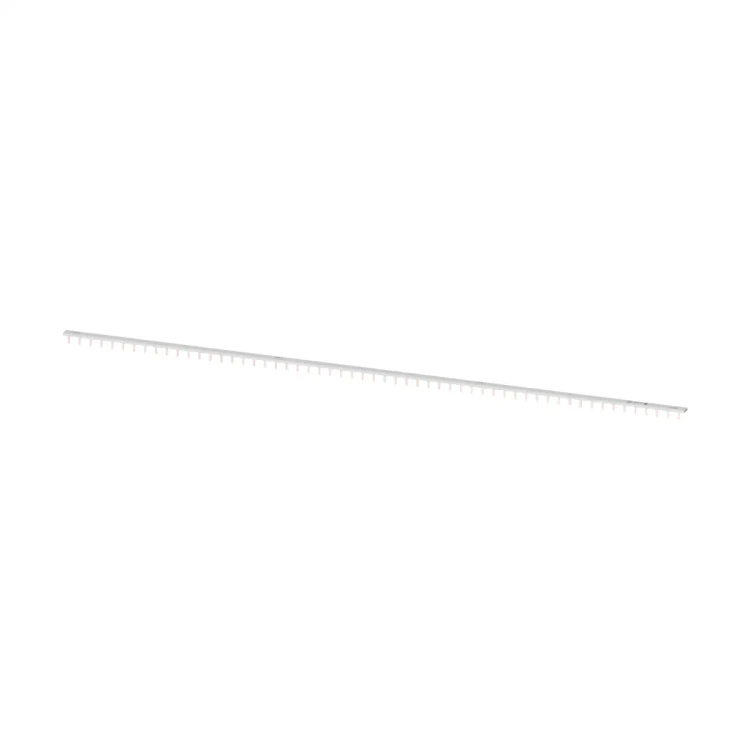

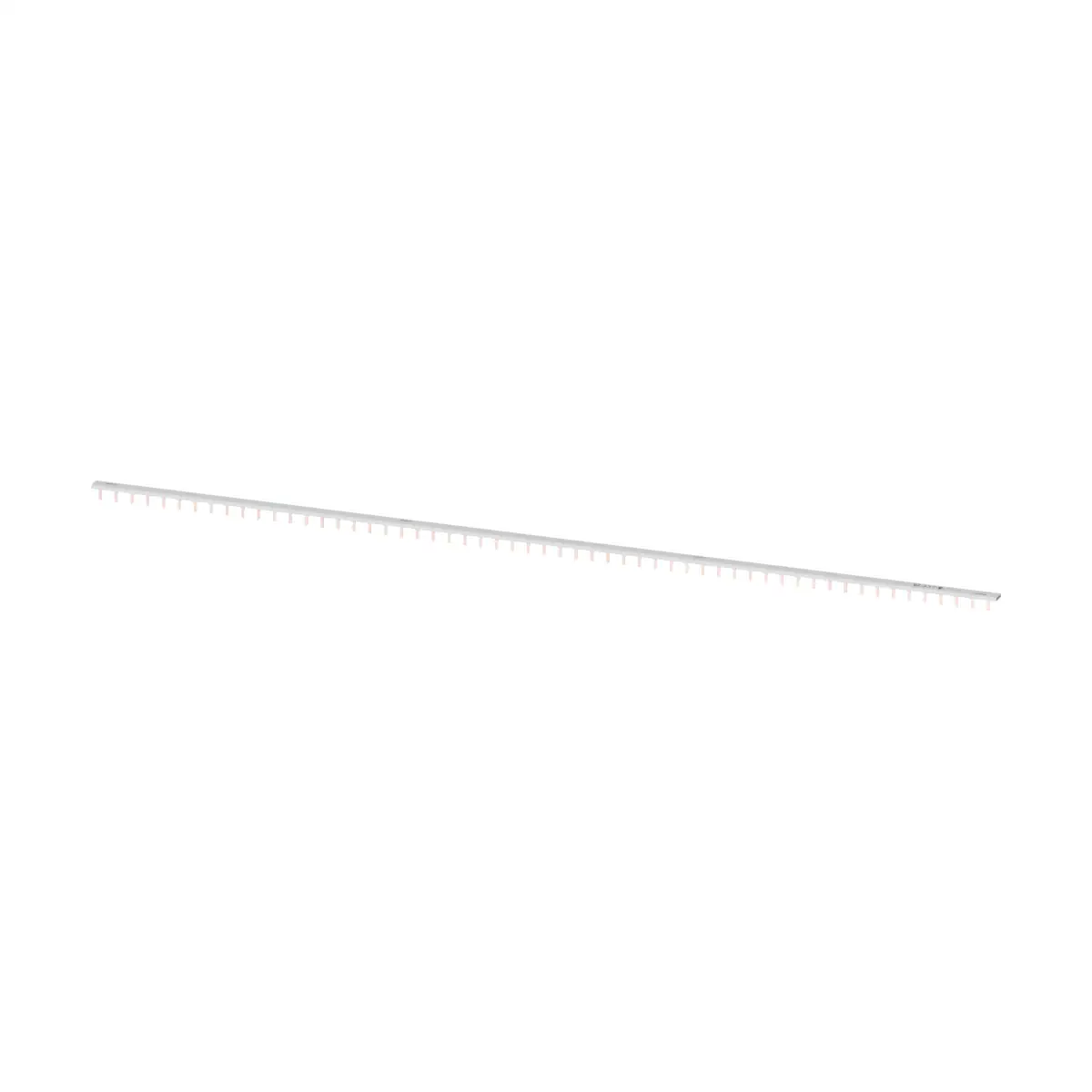

5ST3731 Szyna zbiorcza kołkowa 1-fazowa, 10 mm2, długość 1016 mm z możliwością cięcia, bez nasadek krańcowych, zabezpieczona przed dotknięciem

5ST3731 to szyna zbiorcza kołkowa z serii Siemens SENTRON, wykonana jako 1‑fazowa (odejścia faz: L1/L1) i zabezpieczona przed dotknięciem. Szyna ma przekrój 10 mm², długość 1016 mm oraz możliwość cięcia, dzięki czemu pozwala wygodnie zasilać do 56 aparatów w rozdzielnicy. Wersja dostarczana jest bez nasadek krańcowych.

Najważniejsze cechy

• Producent / marka: Siemens SENTRON
• Model: 5ST3731
• Typ: szyna zbiorcza kołkowa
• Wykonanie: 56× 1‑faz.
• Odejścia faz: L1/L1
• Kompatybilność: na wyłącznik nadmiarowo‑prądowy 1P
• Prąd roboczy znamionowy: 63 A
• Przekrój szyny: 10 mm²
• Właściwość: elektrycznie izolowany (zabezpieczony przed dotknięciem)
• Możliwość cięcia: tak
• Kolor: jasny szary
• Bez nasadek krańcowych: tak (nie są dołączone)

Zastosowanie

Szyna 5ST3731 służy do szybkiego i uporządkowanego rozdziału zasilania w torze 1‑fazowym – jest przeznaczona do współpracy z wyłącznikami nadmiarowo‑prądowymi 1P. Umożliwia zasilenie do 56 modułów (przy rastrze 18 mm) i może być docięta do wymaganej długości na potrzeby konkretnej rozdzielnicy.

Konstrukcja i wykonanie

• Rodzaj przyłącza elektrycznego: kołek
• Raster: 18 mm
• Liczba jednostek podziału szerokości: 56
• Odpowiedni do urządzeń kompaktowych: nie
• Możliwość współdziałania z blokiem styków pomocniczych: nie
• Możliwość współdziałania z wejściem na przewód neutralny: nie

Dane techniczne

• Liczba faz: 1
• Wersja biegunów: 1P
• Prąd roboczy znamionowy: 63 A
• Przekrój: 10 mm²
• Długość: 1 016 mm
• Wysokość: 4 mm
• Szerokość: 13 mm
• Waga netto: 153 g
• Kolor: jasny szary

Podsumowanie

Siemens SENTRON 5ST3731 to izolowana, dotykowo bezpieczna szyna zbiorcza kołkowa 10 mm² do aplikacji 1‑fazowych, kompatybilna z MCB 1P. Dzięki długości 1016 mm, możliwości cięcia oraz wykonaniu na 56 modułów ułatwia estetyczne i szybkie rozprowadzenie zasilania w rozdzielnicy (wersja bez nasadek krańcowych).

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada deklarowane przez producenta dopuszczenia, certyfikaty i oznaczenia właściwe dla szyn zbiorczych SENTRON 5ST3, zależnie od wykonania: CE / deklaracja zgodności UE, UKCA, EAC, QC PASS, potwierdzenie producenta Confirmation oraz dokumenty środowiskowe Environmental Confirmations. Dla wybranych akcesoriów producent udostępnia również deklarację środowiskową EPD.
• Szyny zbiorcze kołkowe SENTRON 5ST3 przeznaczone są do rozdziału zasilania w rozdzielnicach elektrycznych oraz do współpracy z kompatybilnymi wyłącznikami nadmiarowo-prądowymi 1P lub 3P. Stosować wyłącznie zgodnie z przeznaczeniem, konfiguracją i parametrami podanymi w dokumentacji producenta.
• Dobór szyny zbiorczej należy wykonać zgodnie z typem aparatu bazowego, liczbą faz, układem biegunów, przekrojem szyny, prądem znamionowym, rozstawem modułów, liczbą podłączanych aparatów oraz wymaganiami instalacji.
• Urządzenie elektryczne niskonapięciowe. Niebezpieczne napięcie może spowodować poważne obrażenia lub śmierć. Przed rozpoczęciem montażu, docinania, podłączania, konserwacji, demontażu lub wycofania z eksploatacji należy odłączyć urządzenie i instalację od zasilania oraz zabezpieczyć przed ponownym załączeniem.
• Instalację, podłączenie, dopasowanie długości, konserwację, demontaż i wycofanie z eksploatacji może wykonywać wyłącznie wykwalifikowany personel, zgodnie z dokumentacją producenta oraz lokalnymi przepisami dotyczącymi instalacji elektrycznych.
• Nieprawidłowy dobór, docięcie, montaż lub podłączenie szyny może spowodować przegrzewanie, zwarcie, uszkodzenie aparatury, utratę ochrony przed dotykiem albo zagrożenie pożarowe.
• Nie przekraczać dopuszczalnych parametrów pracy, w szczególności prądu znamionowego, przekroju szyny, liczby faz, liczby podłączanych aparatów, układu odejść faz oraz dopuszczalnej konfiguracji montażowej.
• Szyny zbiorcze 5ST3 stosować wyłącznie z kompatybilnymi aparatami przewidzianymi przez producenta. Wskazane wykonania nie są przeznaczone do współpracy z blokiem styków pomocniczych ani z wejściem na przewód neutralny, jeżeli dokumentacja danego wariantu tego nie przewiduje.
• Szyny zbiorcze są wykonane jako elektrycznie izolowane i zabezpieczone przed dotykiem, jednak wymagany poziom ochrony jest zapewniony wyłącznie przy prawidłowym montażu, zastosowaniu odpowiednich nasadek krańcowych oraz montażu w rozdzielnicy lub obudowie zapewniającej ochronę przed dostępem osób nieuprawnionych.
• W przypadku docinania szyny należy zachować wymagane wymiary, nie uszkodzić izolacji i elementów przewodzących oraz zabezpieczyć odsłonięte końce odpowiednimi nasadkami krańcowymi przewidzianymi przez producenta.
• Nasadki krańcowe 5ST3 stosować zgodnie z typem szyny zbiorczej: osobno dla szyn 1-fazowych oraz osobno dla szyn 2- lub 3-fazowych. Brak właściwej nasadki może obniżyć ochronę przed dotykiem i zwiększyć ryzyko zwarcia.
• Nie stosować uszkodzonych, odkształconych, nadpalonych lub niekompletnych szyn zbiorczych. W przypadku uszkodzenia izolacji, kołków przyłączeniowych albo nasadek krańcowych produkt należy wymienić.
• Podczas montażu należy zapewnić prawidłowe wsunięcie kołków szyny do zacisków aparatów oraz właściwe dokręcenie zacisków aparatów bazowych zgodnie z dokumentacją producenta. Nieprawidłowy docisk połączenia może powodować przegrzewanie i uszkodzenie instalacji.
• Przed uruchomieniem należy sprawdzić zgodność faz, poprawność osadzenia szyny, prawidłowe dokręcenie zacisków, zamontowanie nasadek krańcowych, brak odsłoniętych części przewodzących oraz brak uszkodzeń mechanicznych.
• Nie modyfikować konstrukcji produktu w sposób inny niż dopuszczone przez producenta docinanie szyny. Nie wiercić, nie lutować, nie wyginać i nie przerabiać szyny ani nasadek krańcowych.
• Nie wyrzucać z odpadami komunalnymi. Produkt utylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
