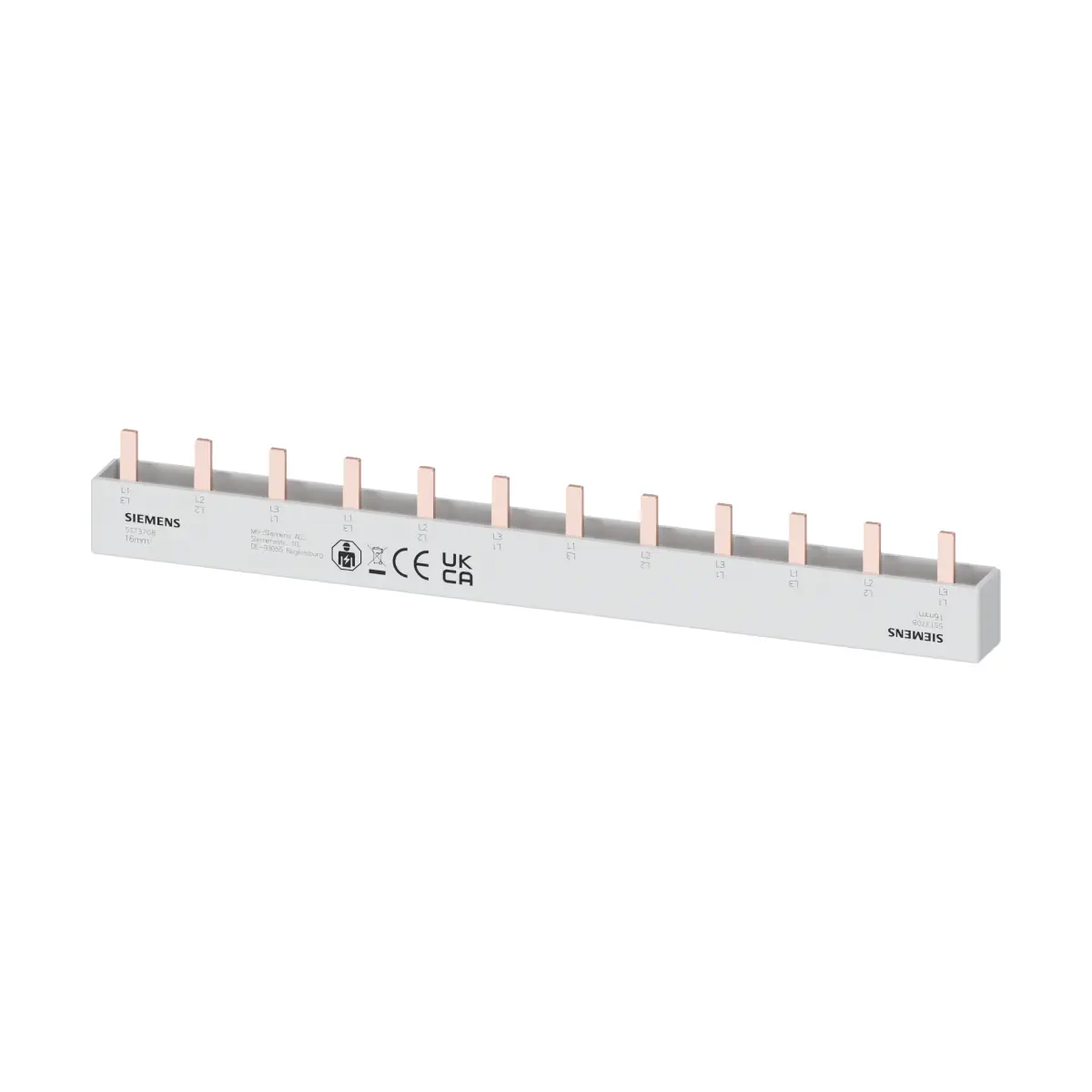

5ST3708 Szyna zbiorcza kołkowa 3-fazowa, 16 mm2, długość 214 mm z możliwością cięcia, z nasadkami krańcowymi, zabezpieczona przed dotknięciem

5ST3708 to szyna zbiorcza kołkowa (system SENTRON) w wersji 3‑fazowej, zabezpieczona przed dotknięciem i elektrycznie izolowana, przeznaczona do zasilania wyłączników nadmiarowo‑prądowych 3P. Szyna ma przekrój 16 mm², długość 214 mm oraz jest z możliwością cięcia. Wykonanie 4× 3‑faz. umożliwia zabudowę 4 urządzeń (odejścia faz L1/L2/L3). W komplecie znajdują się nasadki krańcowe.

Najważniejsze cechy

• Producent: Siemens
• Linia produktowa: SENTRON
• Model: 5ST3708
• Typ: szyna zbiorcza kołkowa, zabezpieczona przed dotknięciem
• Kompatybilność: na wyłącznik nadmiarowo‑prądowy 3P
• Liczba faz / wersja biegunów: 3 / 3 faz.
• Odejścia faz: L1 / L2 / L3
• Prąd roboczy (wartość znamionowa): 80 A
• Przekrój: 16 mm²
• Wykonanie: 4× 3‑faz. (na 4 urządzenia)
• Przyłącze elektryczne: kołek
• Właściwość: elektrycznie izolowany
• Możliwość cięcia: tak
• Kolor: jasny szary
• Wyposażenie: nasadki krańcowe

Zastosowanie

Siemens 5ST3708 służy do rozdziału zasilania 3‑fazowego na zestaw wyłączników nadmiarowo‑prądowych 3P. W wersji 4× 3‑faz. umożliwia podłączenie 4 urządzeń przy zachowaniu odejść L1/L2/L3.

• Możliwość współdziałania z blokiem styków pomocniczych: nie
• Możliwość współdziałania z wejściem na przewód neutralny: nie
• Odpowiedni do urządzeń kompaktowych: nie

Konstrukcja i wymiary

• Raster: 18 mm
• Liczba jednostek podziału szerokości: 12
• Długość: 214 mm
• Szerokość: 18 mm
• Wysokość: 15 mm
• Waga netto: 118 g

Dane techniczne

• Prąd roboczy (znamionowy): 80 A
• Liczba faz: 3
• Wersja biegunów: 3 faz.
• Przekrój: 16 mm²
• Rodzaj przyłącza: kołek
• Elektrycznie izolowana: tak
• Z możliwością cięcia: tak
• Liczba urządzeń przystosowany do zabudowy: 4
• Kolor: jasny szary

Podsumowanie

5ST3708 to 3‑fazowa, izolowana i zabezpieczona przed dotknięciem szyna zbiorcza kołkowa Siemens SENTRON, przeznaczona do wyłączników nadmiarowo‑prądowych 3P. Przekrój 16 mm², prąd znamionowy 80 A, długość 214 mm (z możliwością cięcia) oraz wykonanie 4× 3‑faz. z odejściami L1/L2/L3 sprawiają, że jest to praktyczne rozwiązanie do szybkiego i estetycznego rozdziału zasilania w rozdzielnicach.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada deklarowane przez producenta dopuszczenia, certyfikaty i oznaczenia właściwe dla szyn zbiorczych SENTRON 5ST3, zależnie od wykonania: CE / deklaracja zgodności UE, UKCA, EAC, QC PASS, potwierdzenie producenta Confirmation oraz dokumenty środowiskowe Environmental Confirmations. Dla wybranych akcesoriów producent udostępnia również deklarację środowiskową EPD.
• Szyny zbiorcze kołkowe SENTRON 5ST3 przeznaczone są do rozdziału zasilania w rozdzielnicach elektrycznych oraz do współpracy z kompatybilnymi wyłącznikami nadmiarowo-prądowymi 1P lub 3P. Stosować wyłącznie zgodnie z przeznaczeniem, konfiguracją i parametrami podanymi w dokumentacji producenta.
• Dobór szyny zbiorczej należy wykonać zgodnie z typem aparatu bazowego, liczbą faz, układem biegunów, przekrojem szyny, prądem znamionowym, rozstawem modułów, liczbą podłączanych aparatów oraz wymaganiami instalacji.
• Urządzenie elektryczne niskonapięciowe. Niebezpieczne napięcie może spowodować poważne obrażenia lub śmierć. Przed rozpoczęciem montażu, docinania, podłączania, konserwacji, demontażu lub wycofania z eksploatacji należy odłączyć urządzenie i instalację od zasilania oraz zabezpieczyć przed ponownym załączeniem.
• Instalację, podłączenie, dopasowanie długości, konserwację, demontaż i wycofanie z eksploatacji może wykonywać wyłącznie wykwalifikowany personel, zgodnie z dokumentacją producenta oraz lokalnymi przepisami dotyczącymi instalacji elektrycznych.
• Nieprawidłowy dobór, docięcie, montaż lub podłączenie szyny może spowodować przegrzewanie, zwarcie, uszkodzenie aparatury, utratę ochrony przed dotykiem albo zagrożenie pożarowe.
• Nie przekraczać dopuszczalnych parametrów pracy, w szczególności prądu znamionowego, przekroju szyny, liczby faz, liczby podłączanych aparatów, układu odejść faz oraz dopuszczalnej konfiguracji montażowej.
• Szyny zbiorcze 5ST3 stosować wyłącznie z kompatybilnymi aparatami przewidzianymi przez producenta. Wskazane wykonania nie są przeznaczone do współpracy z blokiem styków pomocniczych ani z wejściem na przewód neutralny, jeżeli dokumentacja danego wariantu tego nie przewiduje.
• Szyny zbiorcze są wykonane jako elektrycznie izolowane i zabezpieczone przed dotykiem, jednak wymagany poziom ochrony jest zapewniony wyłącznie przy prawidłowym montażu, zastosowaniu odpowiednich nasadek krańcowych oraz montażu w rozdzielnicy lub obudowie zapewniającej ochronę przed dostępem osób nieuprawnionych.
• W przypadku docinania szyny należy zachować wymagane wymiary, nie uszkodzić izolacji i elementów przewodzących oraz zabezpieczyć odsłonięte końce odpowiednimi nasadkami krańcowymi przewidzianymi przez producenta.
• Nasadki krańcowe 5ST3 stosować zgodnie z typem szyny zbiorczej: osobno dla szyn 1-fazowych oraz osobno dla szyn 2- lub 3-fazowych. Brak właściwej nasadki może obniżyć ochronę przed dotykiem i zwiększyć ryzyko zwarcia.
• Nie stosować uszkodzonych, odkształconych, nadpalonych lub niekompletnych szyn zbiorczych. W przypadku uszkodzenia izolacji, kołków przyłączeniowych albo nasadek krańcowych produkt należy wymienić.
• Podczas montażu należy zapewnić prawidłowe wsunięcie kołków szyny do zacisków aparatów oraz właściwe dokręcenie zacisków aparatów bazowych zgodnie z dokumentacją producenta. Nieprawidłowy docisk połączenia może powodować przegrzewanie i uszkodzenie instalacji.
• Przed uruchomieniem należy sprawdzić zgodność faz, poprawność osadzenia szyny, prawidłowe dokręcenie zacisków, zamontowanie nasadek krańcowych, brak odsłoniętych części przewodzących oraz brak uszkodzeń mechanicznych.
• Nie modyfikować konstrukcji produktu w sposób inny niż dopuszczone przez producenta docinanie szyny. Nie wiercić, nie lutować, nie wyginać i nie przerabiać szyny ani nasadek krańcowych.
• Nie wyrzucać z odpadami komunalnymi. Produkt utylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
