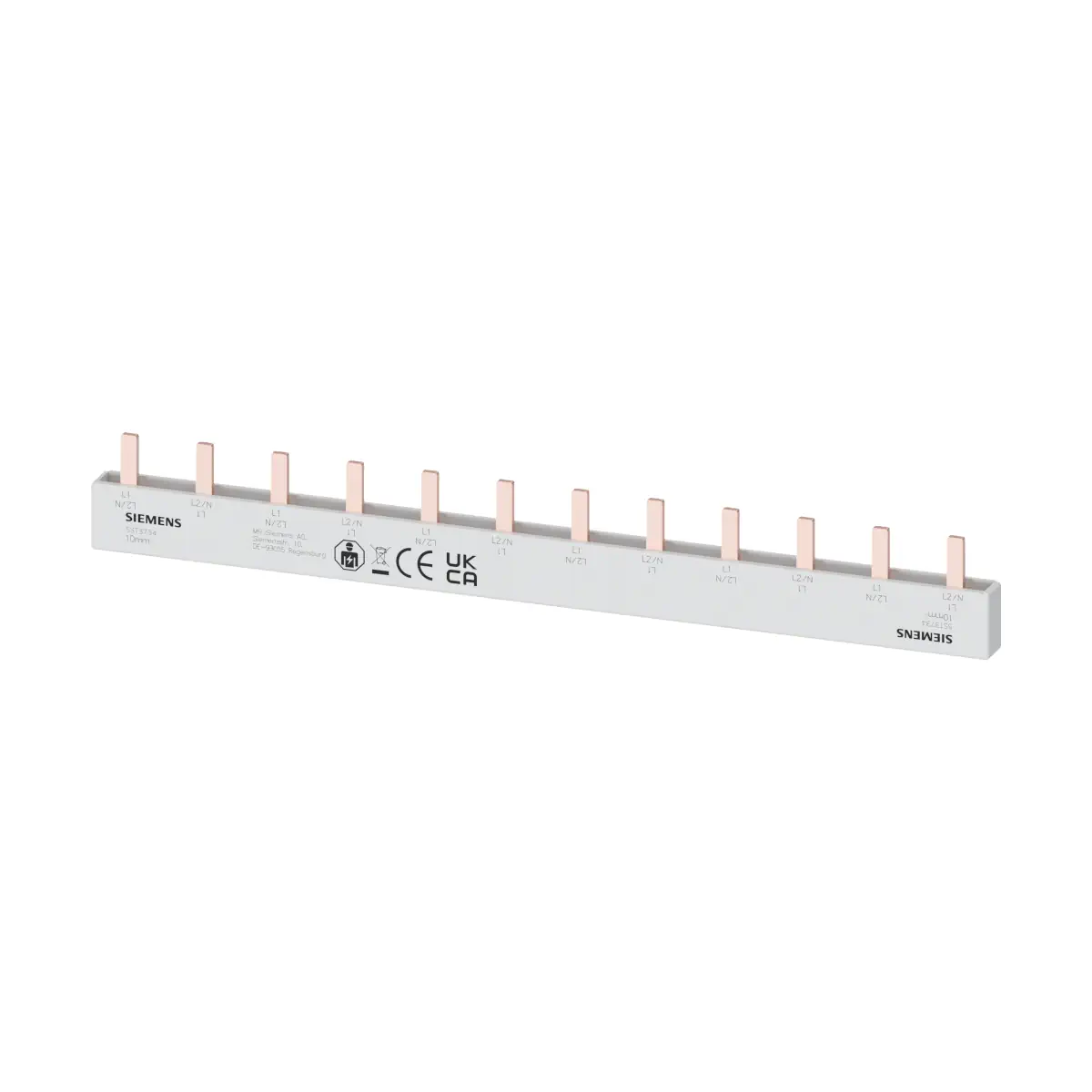

5ST3734 Szyna zbiorcza kołkowa 2-fazowa, 10 mm2, długość 214 mm z możliwością cięcia, z nasadkami krańcowymi, zabezpieczona przed dotknięciem

Siemens 5ST3734 (SENTRON) to szyna zbiorcza kołkowa zabezpieczona przed dotknięciem, o przekroju 10 mm², w wykonaniu 2-fazowym (L1/L2 lub L1/N). Ma długość 214 mm, jest elektrycznie izolowana i możliwa do cięcia, a w komplecie znajduje się zestaw nasadek krańcowych. Szyna przeznaczona jest do zasilania 6 aparatów modułowych o szerokości 2 modułów (łącznie 12 jednostek podziału), np. w układach 2P lub 1P+N.

Najważniejsze cechy

• Producent / marka: Siemens SENTRON
• Model: 5ST3734
• Typ: szyna zbiorcza kołkowa
• Wersja biegunów: 2-faz. / 1-faz. + N
• Liczba faz: 2
• Wykonanie odejścia faz: L1/L2 lub L1/N
• Prąd roboczy (znamionowy): 63 A
• Przekrój: 10 mm²
• Bezpieczeństwo: zabezpieczona przed dotknięciem, elektrycznie izolowana
• Możliwość cięcia: tak
• Nasadki krańcowe: tak (w zestawie)
• Kolor: jasny szary

Zastosowanie i kompatybilność

• Przystosowanie do zabudowy: 6 urządzeń
• Kompatybilność: na urządzenia SM (2P / 1P+N)
• Możliwość współdziałania z wejściem na przewód neutralny: tak
• Zastosowanie z wyłącznikiem RCD: wyłącznik ochronny różnicowy 2P, przewód neutralny po prawej stronie
• Współdziałanie z blokiem styków pomocniczych: nie

Konstrukcja

• Wykonanie przyłącza elektrycznego: kołek
• Raster: 18 mm
• Wymiary (wys. × szer. × dł.): 15 mm × 18 mm × 214 mm
• Liczba jednostek podziału szerokości: 12
• Masa netto: 71 g

Dane techniczne

• Prąd roboczy (znamionowy): 63 A
• Przekrój: 10 mm²
• Liczba faz: 2
• Długość: 214 mm (z możliwością cięcia)
• Izolacja elektryczna: tak

Podsumowanie

Siemens SENTRON 5ST3734 to izolowana, zabezpieczona przed dotknięciem szyna zbiorcza kołkowa 10 mm² do rozdziału zasilania w układzie 2-fazowym (L1/L2 lub L1/N), o prądzie znamionowym 63 A. Długość 214 mm, możliwość cięcia oraz dołączone nasadki krańcowe ułatwiają dopasowanie szyny do konkretnej konfiguracji z aparaturą modułową 2P lub 1P+N.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada deklarowane przez producenta dopuszczenia, certyfikaty i oznaczenia właściwe dla szyn zbiorczych SENTRON 5ST3, zależnie od wykonania: CE / deklaracja zgodności UE, UKCA, EAC, QC PASS, potwierdzenie producenta Confirmation oraz dokumenty środowiskowe Environmental Confirmations. Dla wybranych akcesoriów producent udostępnia również deklarację środowiskową EPD.
• Szyny zbiorcze kołkowe SENTRON 5ST3 przeznaczone są do rozdziału zasilania w rozdzielnicach elektrycznych oraz do współpracy z kompatybilnymi wyłącznikami nadmiarowo-prądowymi 1P lub 3P. Stosować wyłącznie zgodnie z przeznaczeniem, konfiguracją i parametrami podanymi w dokumentacji producenta.
• Dobór szyny zbiorczej należy wykonać zgodnie z typem aparatu bazowego, liczbą faz, układem biegunów, przekrojem szyny, prądem znamionowym, rozstawem modułów, liczbą podłączanych aparatów oraz wymaganiami instalacji.
• Urządzenie elektryczne niskonapięciowe. Niebezpieczne napięcie może spowodować poważne obrażenia lub śmierć. Przed rozpoczęciem montażu, docinania, podłączania, konserwacji, demontażu lub wycofania z eksploatacji należy odłączyć urządzenie i instalację od zasilania oraz zabezpieczyć przed ponownym załączeniem.
• Instalację, podłączenie, dopasowanie długości, konserwację, demontaż i wycofanie z eksploatacji może wykonywać wyłącznie wykwalifikowany personel, zgodnie z dokumentacją producenta oraz lokalnymi przepisami dotyczącymi instalacji elektrycznych.
• Nieprawidłowy dobór, docięcie, montaż lub podłączenie szyny może spowodować przegrzewanie, zwarcie, uszkodzenie aparatury, utratę ochrony przed dotykiem albo zagrożenie pożarowe.
• Nie przekraczać dopuszczalnych parametrów pracy, w szczególności prądu znamionowego, przekroju szyny, liczby faz, liczby podłączanych aparatów, układu odejść faz oraz dopuszczalnej konfiguracji montażowej.
• Szyny zbiorcze 5ST3 stosować wyłącznie z kompatybilnymi aparatami przewidzianymi przez producenta. Wskazane wykonania nie są przeznaczone do współpracy z blokiem styków pomocniczych ani z wejściem na przewód neutralny, jeżeli dokumentacja danego wariantu tego nie przewiduje.
• Szyny zbiorcze są wykonane jako elektrycznie izolowane i zabezpieczone przed dotykiem, jednak wymagany poziom ochrony jest zapewniony wyłącznie przy prawidłowym montażu, zastosowaniu odpowiednich nasadek krańcowych oraz montażu w rozdzielnicy lub obudowie zapewniającej ochronę przed dostępem osób nieuprawnionych.
• W przypadku docinania szyny należy zachować wymagane wymiary, nie uszkodzić izolacji i elementów przewodzących oraz zabezpieczyć odsłonięte końce odpowiednimi nasadkami krańcowymi przewidzianymi przez producenta.
• Nasadki krańcowe 5ST3 stosować zgodnie z typem szyny zbiorczej: osobno dla szyn 1-fazowych oraz osobno dla szyn 2- lub 3-fazowych. Brak właściwej nasadki może obniżyć ochronę przed dotykiem i zwiększyć ryzyko zwarcia.
• Nie stosować uszkodzonych, odkształconych, nadpalonych lub niekompletnych szyn zbiorczych. W przypadku uszkodzenia izolacji, kołków przyłączeniowych albo nasadek krańcowych produkt należy wymienić.
• Podczas montażu należy zapewnić prawidłowe wsunięcie kołków szyny do zacisków aparatów oraz właściwe dokręcenie zacisków aparatów bazowych zgodnie z dokumentacją producenta. Nieprawidłowy docisk połączenia może powodować przegrzewanie i uszkodzenie instalacji.
• Przed uruchomieniem należy sprawdzić zgodność faz, poprawność osadzenia szyny, prawidłowe dokręcenie zacisków, zamontowanie nasadek krańcowych, brak odsłoniętych części przewodzących oraz brak uszkodzeń mechanicznych.
• Nie modyfikować konstrukcji produktu w sposób inny niż dopuszczone przez producenta docinanie szyny. Nie wiercić, nie lutować, nie wyginać i nie przerabiać szyny ani nasadek krańcowych.
• Nie wyrzucać z odpadami komunalnymi. Produkt utylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.

Pliki do pobrania:
5ST3734 Karta katalogowa
