ZUB-PS12A4 MDT szyna fazowa z 12 zaciskami, 6 mm², opakowanie 10 sztuk

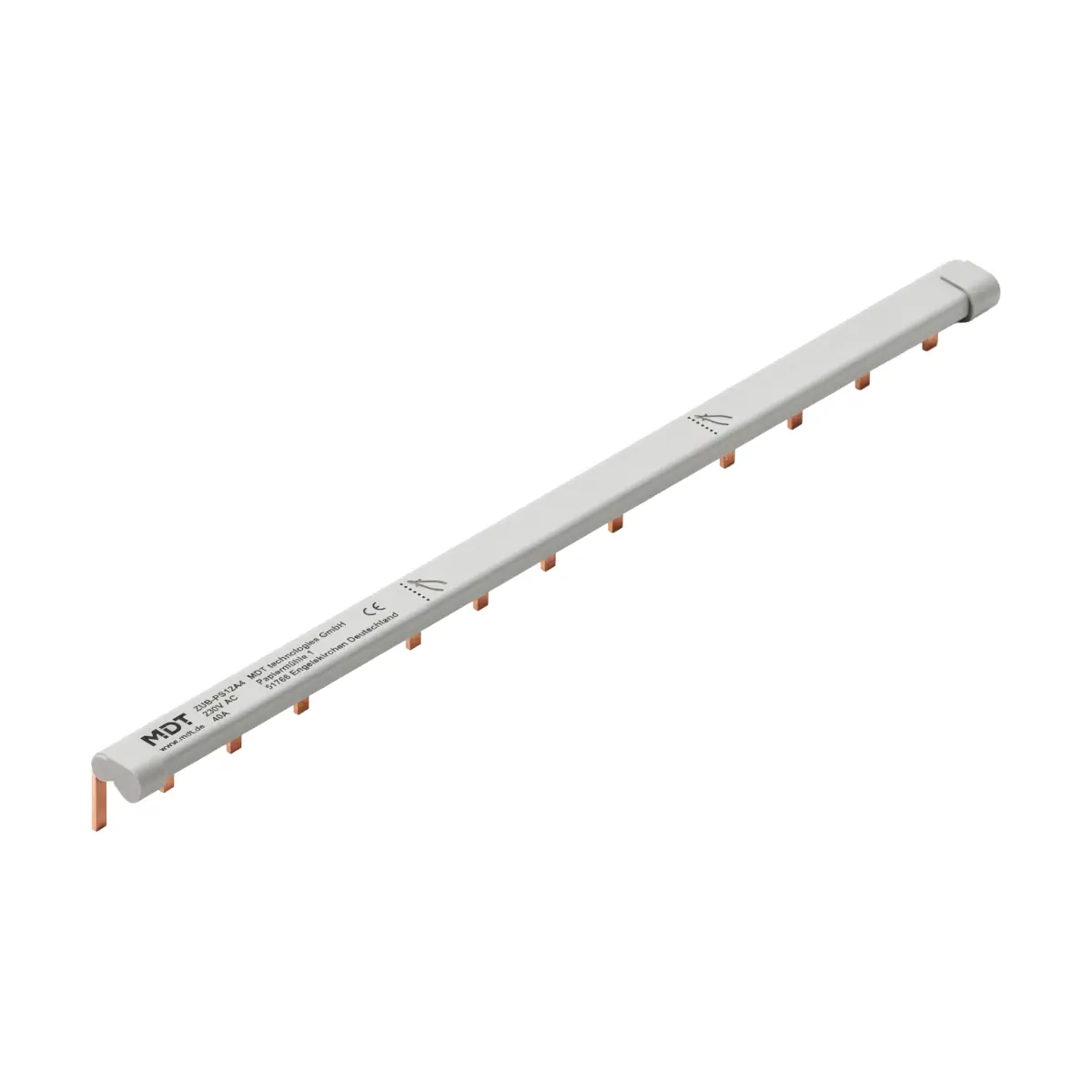

ZUB-PS12A4 to szyna fazowa firmy MDT technologies, wyposażona w 12 przyłączy, o przekroju 6 mm2 i prądzie znamionowym 40 A, przeznaczona do łatwego rozdziału jednej fazy do aktorów przełączających MDT. Model ten pracuje przy napięciu znamionowym 230 V AC, redukuje nakład okablowania, może być dzielony w kilku miejscach i jest odpowiedni dla serii AKI, AMS oraz AKS – w zależności od wykonania.

Najważniejsze cechy

• Producent: MDT technologies
• Model: ZUB-PS12A4
• Typ urządzenia: akcesorium
• Typ produktu: szyna fazowa
• Zastosowanie: łatwy rozdział jednej fazy do aktorów przełączających MDT
• Liczba przyłączy: 12
• Podział: 3 × 4
• Przekrój: 6 mm2
• Napięcie znamionowe Un: 230 V AC
• Prąd znamionowy: 40 A
• Możliwość podziału w kilku miejscach
• Kompatybilność: AKI, AMS, AKS (w zależności od wykonania)
• Jednostka opakowaniowa: 10 sztuk
• Zaślepki końcowe w komplecie: 60 sztuk

Zastosowanie

Szyna fazowa ZUB-PS12A4 przeznaczona jest do łatwego rozdziału jednej fazy do aktorów przełączających MDT oraz do redukcji nakładu okablowania. Wersja z 12 przyłączami jest odpowiednia dla urządzeń:

• AKI – w zależności od wykonania
• AMS – w zależności od wykonania
• AKS – w zależności od wykonania

Funkcje i wykonanie

Rozdział fazy

• Przeznaczona do łatwego rozdziału jednej fazy do aktorów przełączających MDT.
• Redukuje nakład okablowania.

Budowa

• 12 przyłączy w podziale 3 × 4.
• Możliwość podziału w kilku miejscach.
• Przekrój przewodzący: 6 mm2.

Dane techniczne

• Typ urządzenia: akcesorium
• Numer artykułu: ZUB-PS12A4
• EAN / GTIN: 4251916107949
• Napięcie znamionowe Un: 230 V AC
• Prąd znamionowy: 40 A
• Liczba przyłączy: 12
• Podział: 3 × 4
• Przekrój: 6 mm2
• Wymiary (H x B x T): 12 x 194 x 18 mm
• Masa netto: 0.017 kg
• Masa brutto (z opakowaniem): 0.022 kg

Zawartość opakowania

• Jednostka opakowaniowa: 10 sztuk
• Zaślepki końcowe: 60 sztuk w komplecie

Podsumowanie

MDT ZUB-PS12A4 to szyna fazowa 230 V AC z 12 przyłączami, przekrojem 6 mm2 i prądem znamionowym 40 A, przeznaczona do rozdziału jednej fazy do aktorów przełączających MDT. Możliwość podziału w kilku miejscach, podział 3 × 4 oraz zgodność z seriami AKI, AMS i AKS (w zależności od wykonania) sprawiają, że jest to akcesorium do szybkiego i uporządkowanego rozdziału fazy w instalacji.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: MDT ZUB-PS12A4 – akcesorium do rozdziału jednej fazy do kompatybilnych aktorów przełączających MDT.
• Stosować wyłącznie zgodnie z przeznaczeniem oraz kompatybilnością wskazaną przez producenta: do urządzeń AKI, AMS, AKS (zależnie od wykonania).
• Montaż i podłączenie wykonywać wyłącznie przez wykwalifikowany personel.
• Produkt przeznaczony do pracy w instalacjach o napięciu znamionowym 230 V AC.
• Nie przekraczać prądu znamionowego 40 A.
• Przed montażem, przycinaniem, rozdziałem lub podłączeniem należy odłączyć zasilanie instalacji.
• Szynę fazową wolno rozdzielać tylko w przewidzianych miejscach i zgodnie z dokumentacją producenta.
• Po przycięciu lub rozdzieleniu należy zabezpieczyć zakończenia odpowiednimi nasadkami końcowymi. W zestawie znajduje się 60 zaślepek końcowych.
• Nie stosować produktu poza dopuszczalnymi parametrami technicznymi: przekrój 6 mm², 12 przyłączy, układ 3 x 4.
• Nie używać produktu uszkodzonego mechanicznie ani modyfikowanego.

Pliki do pobrania:
ZUB-PS12A4 Karta katalogowa
