AQB2002 Zestaw montażowy do czujników QBE63.. i QBE64..

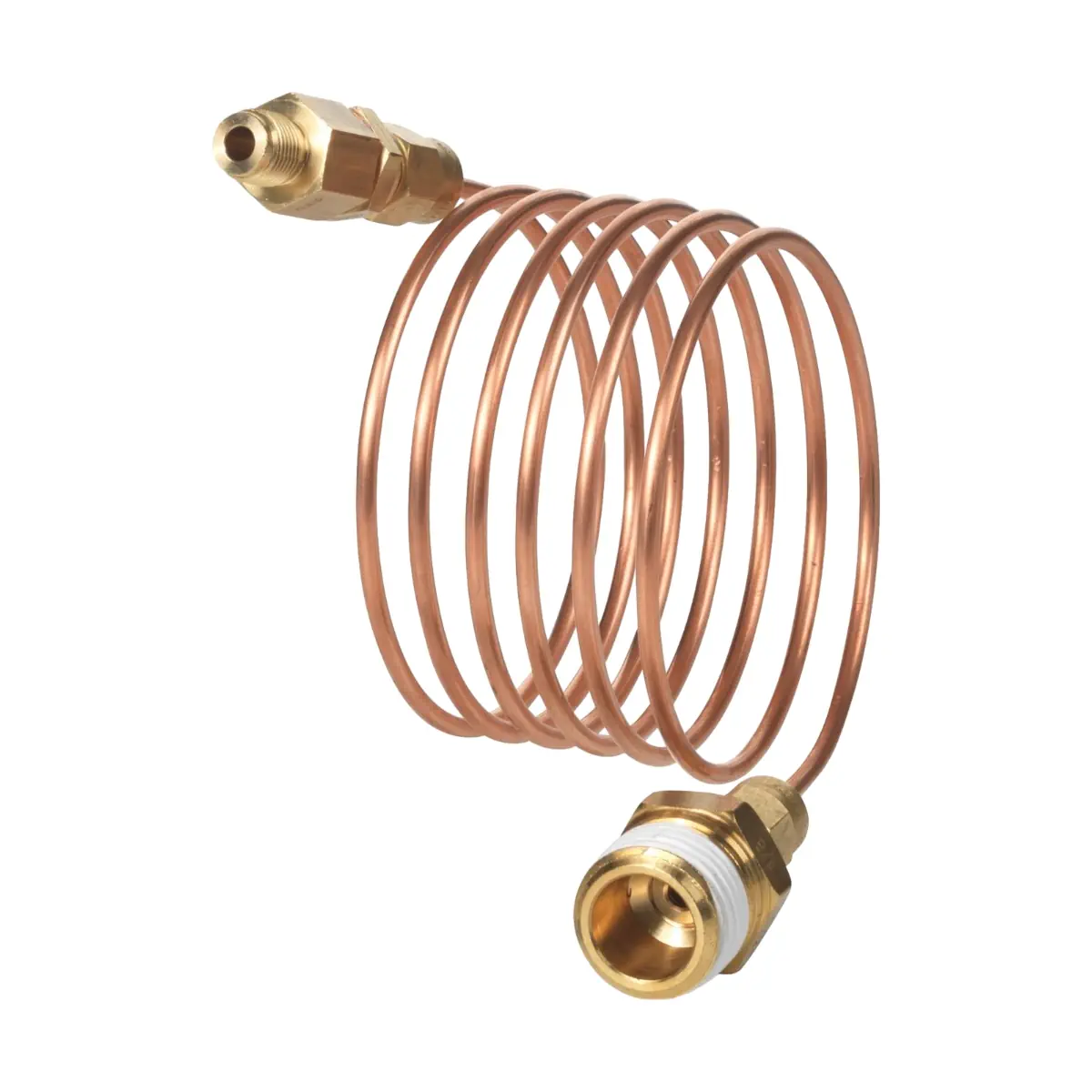

AQB2002 to zestaw montażowy firmy Siemens przeznaczony do montażu pośredniego czujników różnicy ciśnienia w instalacjach HVAC. Zawiera miedziany przewód o długości 1 m ze złączkami na obu końcach, gotowymi do podłączenia, oraz mosiężne łączniki gwintowane i nakrętki zaciskowe, umożliwiające wykonanie przyłączy ciśnienia z gwintem zewnętrznym G⅛" lub G½".

Najważniejsze cechy

• Producent: Siemens
• Model: AQB2002
• Typ: zestaw montażowy do montażu pośredniego czujników różnicy ciśnienia
• Zastosowanie: instalacje grzewcze, wentylacyjne i klimatyzacyjne (HVAC) z czujnikami różnicy ciśnienia
• Przewód przyłączeniowy: przewód miedziany o długości 1 m ze złączkami na obu końcach
• Elementy złączne: łączniki gwintowane i nakrętki zaciskowe z mosiądzu
• Przyłącza ciśnienia: gwint zewnętrzny G⅛" lub G½"
• Montaż pośredni: możliwość stosowania czujnika przy temperaturze otoczenia do 70 °C i temperaturze czynnika do 180 °C (z wykorzystaniem zestawu AQB)

Zastosowanie

Zestaw AQB2002 służy do pośredniego podłączenia czujnika różnicy ciśnienia do punktów pomiarowych w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Umożliwia on odsunięcie czujnika od rurociągu i czynnika, co jest szczególnie przydatne przy wyższych temperaturach medium, przy zachowaniu dopuszczalnej temperatury otoczenia czujnika.

Budowa i skład zestawu

• Przewód miedziany o długości 1 m ze złączkami na obu końcach, przygotowanymi do bezpośredniego podłączenia.
• Łączniki gwintowane wykonane z mosiądzu.
• Nakrętki zaciskowe wykonane z mosiądzu, współpracujące z łącznikami gwintowanymi.
• Przyłącza ciśnienia z gwintem zewnętrznym G⅛" lub G½", umożliwiające włączenie zestawu w typowe punkty pomiarowe instalacji.

Montaż pośredni i warunki pracy

Zestaw montażowy AQB2002 jest przewidziany do montażu pośredniego czujnika względem instalacji. W dokumentacji montażowej przewidziane jest wykorzystanie przewodu miedzianego i łączników zestawu do połączenia króćców pomiarowych instalacji z przyłączami ciśnieniowymi czujnika.

• Przy zastosowaniu zestawu montażowego AQB czujnik może pracować przy temperaturze otoczenia do 70 °C oraz temperaturze czynnika do 180 °C.
• Przy montażu pośrednim należy zwrócić uwagę, aby odprowadzanie ciepła z przewodu miedzianego nie było ograniczane przez dodatkowe źródła ciepła lub utrudniony przepływ powietrza.

Dane techniczne AQB2002

• Typ produktu: zestaw montażowy do montażu pośredniego
• Długość przewodu: 1 m
• Materiał przewodu: miedź
• Materiał łączników i nakrętek: mosiądz
• Przyłącza ciśnienia: gwint zewnętrzny G⅛" lub G½"
• Temperatura otoczenia (zestaw z czujnikiem, montaż pośredni): do 70 °C
• Temperatura czynnika (przy montażu pośrednim z zestawem AQB): do 180 °C

Podsumowanie

Siemens AQB2002 to dedykowany zestaw montażowy z miedzianym przewodem 1 m i mosiężnymi elementami złącznymi, umożliwiający wykonanie montażu pośredniego czujników różnicy ciśnienia w instalacjach HVAC. Dzięki przyłączom ciśnienia z gwintem G⅛" lub G½" oraz możliwości pracy przy temperaturze czynnika do 180 °C (przy zachowaniu temperatury otoczenia czujnika do 70 °C), zestaw AQB2002 stanowi kompletne, fabrycznie przygotowane rozwiązanie do realizacji pośrednich przyłączy pomiarowych w układach grzewczych, wentylacyjnych i klimatyzacyjnych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt jest zestawem przyłączeniowym do pomiaru różnicy ciśnienia AQB2002 i należy go stosować wyłącznie zgodnie z instrukcją montażu producenta oraz z kompatybilnymi urządzeniami przewidzianymi przez producenta.
• Montaż wykonywać zgodnie z dokumentacją producenta. Nieprawidłowy montaż lub niewłaściwe wykonanie punktów pomiarowych może spowodować nieszczelność układu lub nieprawidłowy pomiar.
• Do punktów pomiarowych należy stosować standardowe trójniki lub wykonywać otwory pomiarowe o średnicy maks. 5 mm, zgodnie z zaleceniami producenta.
• Po wykonaniu montażu należy upewnić się, że wszystkie połączenia są szczelne.
• W celu ograniczenia ryzyka jednostronnego przeciążenia układu pomiarowego podczas nastaw zaleca się stosowanie obejścia izolującego, zgodnie z dokumentacją producenta.
• W przypadku stosowania zestawu z układami do czynników ciekłych montaż należy wykonywać zgodnie z dokumentacją producenta oraz warunkami pracy całego układu pomiarowego.
• Elementy zestawu należy montować wyłącznie w instalacjach przeznaczonych do tego typu osprzętu i w sposób zapewniający prawidłowe prowadzenie przewodów przyłączeniowych.
• Nie stosować produktu w sposób niezgodny z przeznaczeniem ani z instrukcją montażu producenta.
