QBE1900-P7 Wyłącznik ciśnieniowy, zakres -0,3..7 bar, IP33
Wystaw opinię o produkcie

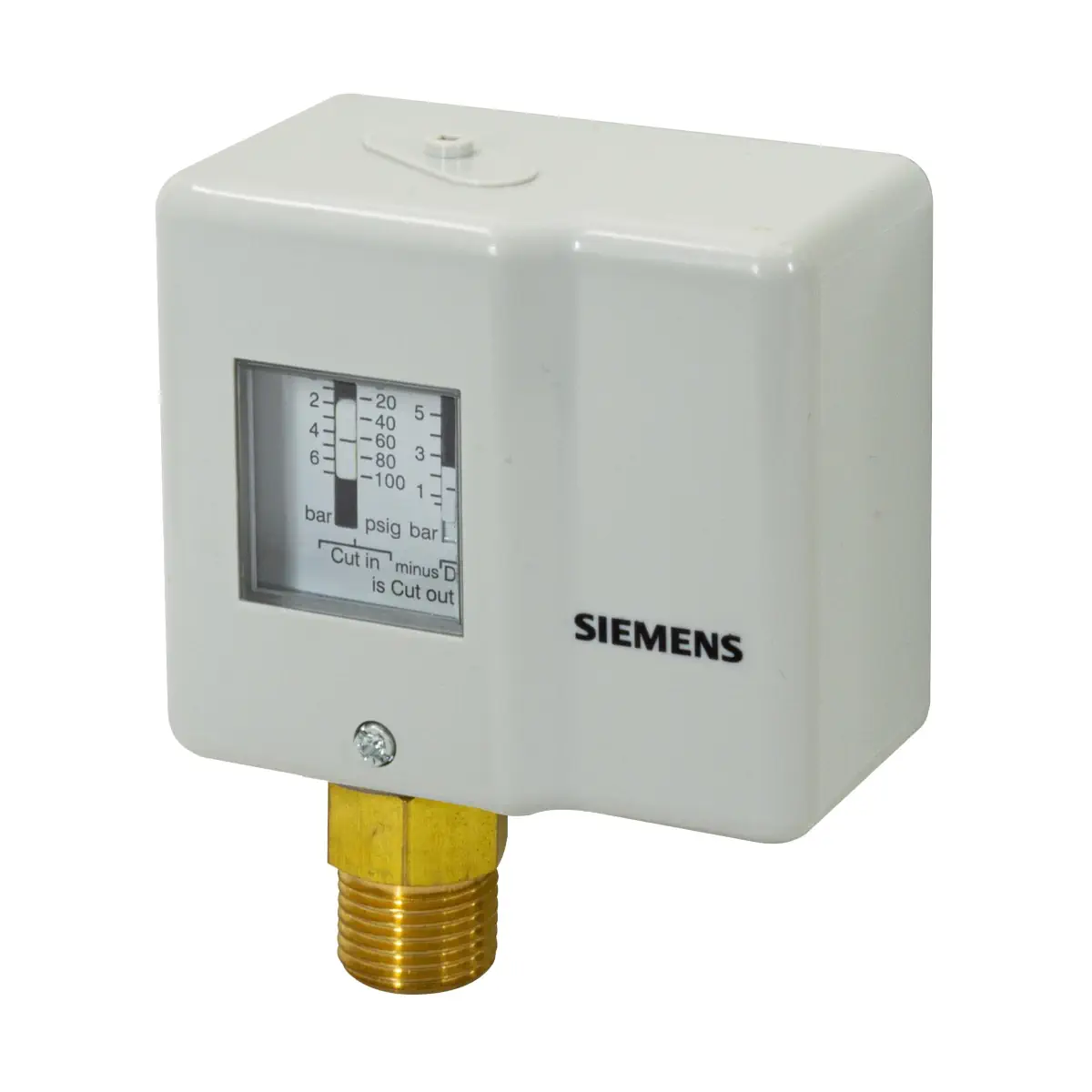

Siemens QBE1900-P7 to mechaniczny presostat do cieczy i gazów, przeznaczony do zastosowań HVAC. Przełącza przy wzroście ciśnienia, pełniąc rolę ogranicznika zbyt niskiego lub wysokiego ciśnienia oraz sterownika sprężarek i wentylatorów. Oferuje regulowaną nastawę -0,3…7 bar i histerezę 1,5…5 bar, ma automatyczny reset, Pmax 20 bar oraz prąd rozruchowy do 96 A (LRA). Wyposażono go w przyłącze G1/2", funkcję testu i możliwość plombowania.
Kod produktu: QBE1900-P7
Paczkomat InPost - 17,00 zł
Odbiór osobisty - 0,00 zł
Opis
QBE1900-P7 to mechaniczny presostat (wyłącznik ciśnieniowy) Siemens do cieczy i gazów, przeznaczony do zastosowań HVAC jako ogranicznik ciśnienia (ochrona przed zbyt niskim lub zbyt wysokim ciśnieniem), a także do załączania i wyłączania sprężarek oraz wentylatorów. Model ten pracuje ze wzrostem ciśnienia (switch-on pressure: Rising), ma automatyczny reset oraz przyłącze procesowe z zewnętrznym gwintem G½". Urządzenie posiada funkcję testu i możliwość plombowania.
Najważniejsze cechy
- Producent: Siemens
- Model: QBE1900-P7
- Numer zamówieniowy: S55720-S532
- System pomiarowy: mechaniczny
- Zastosowanie: ochrona instalacji HVAC przed zbyt niskim / zbyt wysokim ciśnieniem; start/stop sprężarek i wentylatorów
- Medium: woda, fluorowane i nieagresywne (oraz niepalne) czynniki chłodnicze, oleje smarowe
- Zakres nastawy ciśnienia załączenia (Rising): -0,3…7 bar
- Histereza / różnica przełączania: 1,5…5 bar
- Reset: automatyczny
- Maks. dopuszczalne ciśnienie (Pmax): 20 bar
- Prąd rozruchowy: do 96 A (LRA)
- Przyłącze: zewnętrzny gwint G½"
- Funkcje: test, możliwość plombowania (sealable)
Zastosowanie
Presostat QBE1900-P7 stosuje się w instalacjach HVAC do ochrony układów przed nieprawidłowym ciśnieniem oraz do sterowania pracą urządzeń wykonawczych poprzez sygnał przełączany (styk). Może współpracować z urządzeniami i systemami, które potrafią przetwarzać sygnał wyjściowy z presostatu.
Funkcje i regulacja
- Nastawa punktu przełączania oraz różnicy przełączania (histerezy) jest regulowana przez użytkownika.
- Presostat ma skalę nastawy widoczną przez okienko w pokrywie (do regulacji pokrywę należy zdjąć).
- Ostrzeżenie: pokrywę wolno zdejmować wyłącznie po odłączeniu zasilania.
Wyjście przełączane i podłączenie elektryczne
- Typ styku: przełączny SPDT (single pole double throw)
- Zaciski: śrubowe 3x dla przewodów 1,5…4 mm² oraz 1x zacisk uziemienia
- Wyprowadzenia styku (schemat połączeń): 11 (COMMON), 12, 14
- Wejście przewodu: elastyczna przelotka lub opcjonalny dławik PG 13.5; do 14 AWG (przewody linkowe)
Dane techniczne (wybrane)
- Ciśnienie załączenia (switch-on, Rising): -0,3…7 bar
- Histereza: 1,5…5 bar
- Pmax (maks. dopuszczalne): 20 bar
- Ciśnienie rozerwania: 4 × Pmax
- Czas reakcji: ~1 ms
- Cykle przełączeń: do 100k cykli mechanicznych i elektrycznych; 5000 cykli aktywnych; 50000 cykli nieaktywnych
- Dopuszczalna temperatura medium: -50…+135°C
- Odporność na drgania: 1 G (10…15 Hz)
- Konserwacja: bezobsługowy
- Pozycja montażu: dowolna, z wyjątkiem montażu „do góry nogami”
- Stopień ochrony: IP33 (dla montażu przylegającego do powierzchni lub z tylną osłoną samoprzylepną; tylko montaż pionowy)
- Klasa ochronności: Class I (IEC/EN 60730-1)
- Kategoria przepięciowa / udar: 2500 V
- Obciążalność (wybrane): AC1 16 A / AC 400 V; AC3 16 A / AC 400 V; AC15 10 A / AC 400 V
- FLA: 16 A / AC 240 V
- LRA: 96 LRA / AC 120 V
- Warunki otoczenia (praca): -5…+50°C; 5…95% r.h. (bez kondensacji)
- Warunki otoczenia (transport/składowanie): -40…+70°C; 5…95% r.h. (bez kondensacji)
- Materiały: gwint przyłączeniowy – mosiądz; pokrywa – tworzywo sztuczne
- Masa (z opakowaniem): 316 g
Montaż i wskazówki pomiarowe
- Przyłącze procesowe: bezpośrednie podłączenie do złączki gwintowanej G½" (należy zapewnić szczelność połączenia).
- Pomiary ciśnienia w cieczach: punkt poboru montować z boku, możliwie nisko na rurociągu; nie mierzyć od góry (kieszenie powietrzne) ani od dołu (zanieczyszczenia). Układ należy odpowietrzyć.
- Pomiary ciśnienia w gazach skraplających: punkt poboru montować u góry, aby kondensat nie docierał do presostatu.
- Montaż zdalny: zalecany, gdy temperatura medium jest niższa niż -40°C lub wyższa niż +135°C.
Podsumowanie
Siemens QBE1900-P7 (S55720-S532) to solidny, mechaniczny presostat do mediów ciekłych i gazowych, z regulowaną nastawą -0,3…7 bar i histerezą 1,5…5 bar, przeznaczony do typowych zadań ochrony i sterowania w HVAC. Automatyczny reset, wysoka zdolność łączeniowa (LRA do 96 A), przyłącze G½", funkcja testu i możliwość plombowania czynią go praktycznym rozwiązaniem do zabezpieczeń ciśnieniowych oraz sterowania pracą sprężarek i wentylatorów.
Certyfikaty i ostrzeżenia bezpieczeństwa
- Produkt posiada oznaczenie CE (zgodność z wymaganiami UE).
- Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektroniczny zgodnie z lokalnymi przepisami.
- Montaż, podłączenie elektryczne, próby ciśnieniowe, uruchomienie i serwis powinny być wykonywane wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta oraz lokalnymi przepisami.
- Przed otwarciem obudowy, montażem, regulacją lub serwisem należy odłączyć zasilanie od urządzenia i całego układu. Zdjęcie pokrywy przy podłączonym zasilaniu grozi porażeniem elektrycznym.
- Przed otwarciem jakiejkolwiek części instalacji należy upewnić się, że ciśnienie w układzie zostało obniżone do ciśnienia atmosferycznego i pozostaje na tym poziomie.
- Należy sprawdzić zgodność napięcia zasilania i prądu urządzenia elektrycznego z wartościami znamionowymi podanymi na tabliczce znamionowej QBE1900-P7.
- Nie przekraczać dopuszczalnego ciśnienia roboczego. Dla modelu QBE1900-P7 maksymalne dopuszczalne ciśnienie Pmax wynosi 20 bar. Nie przekraczać również ciśnienia próbnego przewidzianego dla instalacji.
- Próby ciśnieniowe należy wykonywać z zachowaniem szczególnej ostrożności, wyłącznie przez osoby wykwalifikowane, z uwagi na zagrożenia związane z ciśnieniem.
- Urządzenie jest przeznaczone do pracy z wodą, fluorowanymi oraz nieagresywnymi i niepalnymi czynnikami chłodniczymi oraz olejami smarowymi. Nie stosować z mediami niezgodnymi z dokumentacją producenta.
- Należy utrzymywać temperaturę medium w dopuszczalnym zakresie od -50 °C do +135 °C. Jeżeli temperatura medium jest niższa niż -40 °C lub wyższa niż +135 °C, czujnik należy montować zdalnie.
- Urządzenie należy montować w dowolnym położeniu z wyjątkiem pozycji odwróconej. Aby zachować stopień ochrony IP33, urządzenie musi być zamontowane pionowo, przy płaskiej powierzchni, z zamkniętą pokrywą i dokręconą śrubą pokrywy; nie wolno usuwać białego tylnego zabezpieczenia.
- Stopień ochrony IP33 dotyczy wyłącznie montażu pionowego przy powierzchni lub z odpowiednią osłoną tylną, zgodnie z dokumentacją producenta. Produkt jest przeznaczony do pracy w suchych miejscach, bez kondensacji wilgoci.
- Nie stosować urządzenia w warunkach pracy pulsacyjnej.
- Przy podłączeniu ciśnieniowym z gwintem zewnętrznym G1/2" należy zapewnić szczelność połączenia. Nie wolno przenosić momentu skręcającego na przyłącze ciśnieniowe; podczas dokręcania należy użyć drugiego klucza do skontrowania.
- W instalacjach chłodniczych, przy podłączeniu do linii gorącego gazu, należy zastosować rurę, kapilarę lub przewód elastyczny o długości co najmniej 80 mm, aby zapewnić odpowiedni spadek temperatury między rurociągiem a elementem pomiarowym.
- Przy pomiarze ciśnienia cieczy punkt poboru należy umieścić z boku, w dolnej części rury; nie mierzyć od góry rury ani od samego dołu, gdzie pomiar może być zakłócany przez pęcherze powietrza lub zanieczyszczenia. Układ należy odpowietrzyć.
- Przy pomiarze ciśnienia gazów skraplających się punkt poboru należy umieścić u góry, tak aby skropliny nie docierały do czujnika.
- Podłączenia elektryczne należy wykonywać zgodnie z lokalnymi przepisami. Przekrój przewodów musi być dobrany do obciążenia elektrycznego styków.
- Przewody należy prowadzić przez dolny przepust gumowy, a jeśli przewód będzie dostępny po zakończeniu montażu, przepust należy zastąpić standardową dławnicą PG 13.5, aby zapewnić skuteczne odciążenie przewodu.
- Śruby zacisków należy dokręcać momentem maksymalnie 1,2 Nm. Przewód ochronny musi być zabezpieczony przed poluzowaniem, a jego wolna długość nie może być mniejsza niż długość pozostałych przewodów w puszce zaciskowej.
- Produkt jest wyposażony w styki przełączne SPDT i automatyczny reset. Po zmianie ciśnienia o ustawioną różnicę przełącznik może samoczynnie powrócić do stanu roboczego, dlatego podczas regulacji i testów należy uwzględnić możliwość automatycznego przełączenia styków.
- Wbudowana skala nastawcza służy jedynie do nastaw przybliżonych. Do dokładnej regulacji punktów przełączania należy używać osobnego manometru.
- Dźwigni testowej należy używać wyłącznie do sprawdzania działania układu po zakończeniu instalacji i zgodnie z dokumentacją producenta.
