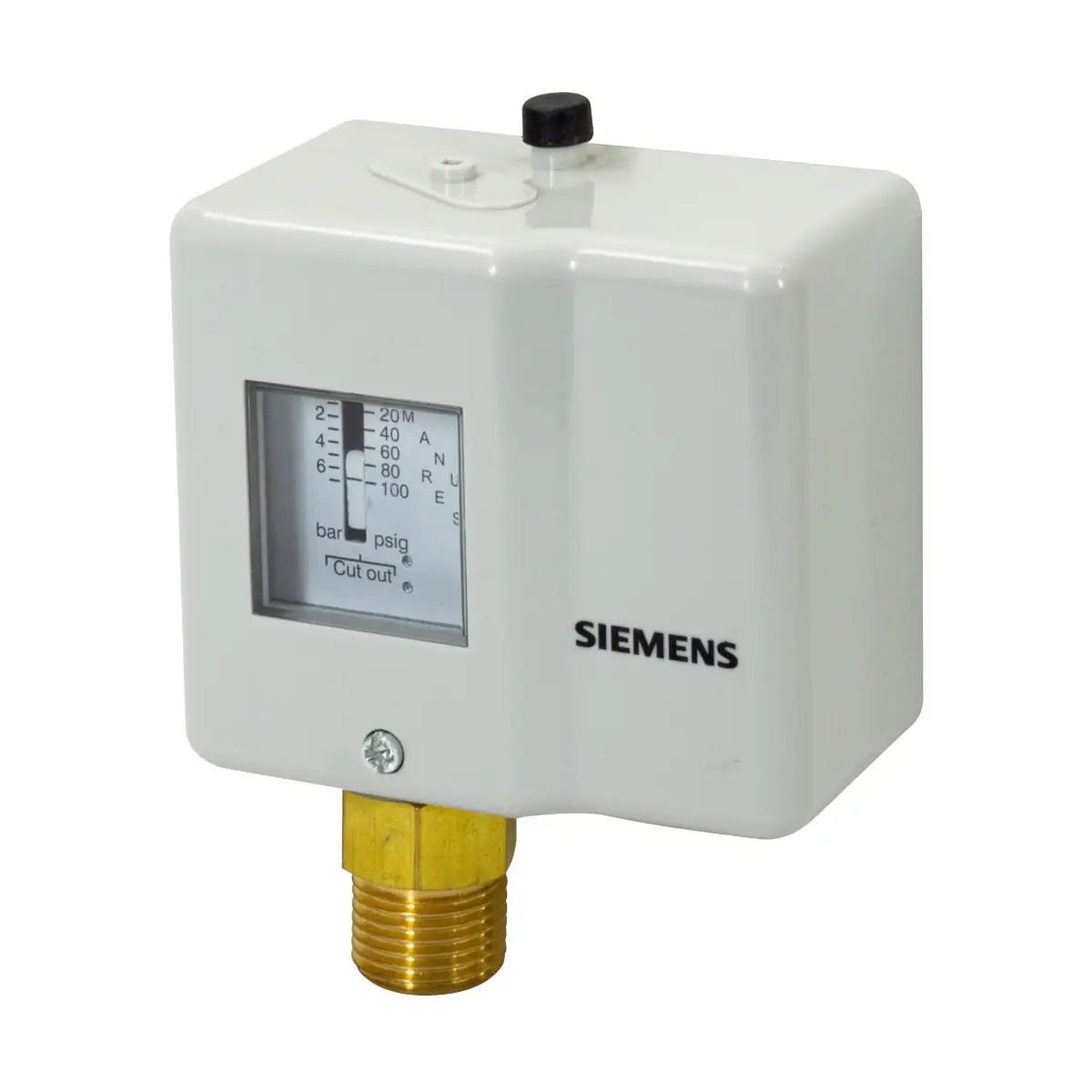

QBE1900-P7M Wyłącznik ciśnieniowy, zakres -0,3..7 bar, ręczne kasowanie, IP33

QBE1900-P7M to mechaniczny presostat (wyłącznik ciśnieniowy) Siemens do cieczy i mediów gazowych, przeznaczony do zastosowań HVAC jako ogranicznik ciśnienia (ochrona przed zbyt niskim lub zbyt wysokim ciśnieniem) oraz do startu/stopu sprężarek i wentylatorów. Wersja P7M działa przy wzroście ciśnienia, ma reset ręczny, przyłącze procesowe z gwintem zewnętrznym G½", funkcję testu oraz możliwość plombowania.

Najważniejsze cechy

• Producent: Siemens
• Model: QBE1900-P7M
• Numer zamówieniowy: S55720-S531
• Rodzaj: presostat / ogranicznik ciśnienia (mechaniczny układ pomiarowy)
• Medium: woda, fluorowane i nieagresywne oraz niepalne czynniki chłodnicze, oleje smarne
• Kierunek zadziałania: Rising (zadziałanie przy wzroście ciśnienia)
• Zakres nastawy ciśnienia załączania: -0,3…7 bar
• Histereza (różnica przełączania): 1,5…5 bar
• Reset: ręczny
• Maks. dopuszczalne ciśnienie (Pmax): 20 bar
• Duży prąd rozruchowy: do 96 A (LRA)
• Przyłącze procesowe: gwint zewnętrzny G½" (mosiądz)
• Funkcja testu oraz możliwość plombowania

Zastosowanie

QBE1900-P7M stosuje się w instalacjach HVAC do ochrony układów przed nieprawidłowym poziomem ciśnienia (zbyt niskim lub zbyt wysokim). Może być również używany do sterowania pracą urządzeń, np. sprężarek i wentylatorów, poprzez wykorzystanie wyjścia przełączanego.

Konstrukcja i nastawy

• Mechaniczny system pomiarowy.
• Możliwość regulacji punktu przełączania oraz różnicy przełączania.
• Skale nastaw są widoczne przez okno w pokrywie obudowy; do wykonania regulacji wymagane jest zdjęcie pokrywy.

Interfejs elektryczny

• Styki: 1-biegunowe przełączne (SPDT)
• Materiał styków: AgNi
• Zaciski śrubowe: 3× dla przewodów 1,5…4 mm² oraz 1× zacisk uziemienia
• Wprowadzenie przewodu: elastyczna przepustnica lub opcjonalny dławik PG 13.5
• Przewody: do 14 AWG (linka)

Dane techniczne (wybrane)

• Kategoria użytkowania (obciążenie grzewcze AC1): 16 A, AC 400 V
• Kategoria użytkowania (rozruch AC3): 16 A, AC 400 V
• Kategoria użytkowania (obciążenie indukcyjne AC15): 10 A, AC 400 V
• Kategoria użytkowania (obciążenie indukcyjne DC13): 12 W, AC 220 V
• FLA: 16 A, AC 240 V
• LRA: 96 LRA, AC 120 V
• Czas reakcji: ~1 ms
• Trwałość przełączeń: do 100 000 cykli mechanicznych i elektrycznych; 5000 cykli aktywnych; 50 000 cykli nieaktywnych
• Ciśnienie rozrywające: 4× Pmax
• Dopuszczalna temperatura medium: -50…+135°C
• Odporność na drgania: 1 G (10…15 Hz)
• Stopień ochrony: IP33 (dla montażu przylegającego do powierzchni lub z samoprzylepną tylną osłoną; tylko montaż pionowy)
• Klasa ochronności: Class I (wg IEC/EN 60730-1)
• Stopień zanieczyszczenia: 2
• Znamionowe napięcie udarowe: 2500 V
• Warunki otoczenia – praca: -5…+50°C, 5…95% r.h. (bez kondensacji)
• Warunki otoczenia – transport/magazyn: -40…+70°C, 5…95% r.h. (bez kondensacji)
• Masa (z opakowaniem): 314 g
• Materiały: gwint przyłączeniowy – mosiądz; pokrywa – tworzywo

Montaż i wskazówki aplikacyjne

• Przyłącze ciśnieniowe: bezpośredni montaż do złączki wkręcanej z gwintem G½"; należy zapewnić szczelność połączenia.
• Pozycja montażu: dowolna, z wyjątkiem montażu „do góry nogami”.
• Pomiary ciśnienia w cieczach: punkt poboru montować z boku, blisko dolnej części rury; nie mierzyć od góry (kieszenie powietrza) ani od dołu (zanieczyszczenia); układ należy odpowietrzyć.
• Pomiary ciśnienia w gazach skraplających się: punkt poboru montować u góry, aby kondensat nie docierał do presostatu.
• Montaż zdalny: zalecany, jeśli temperatura medium jest poniżej -40°C lub powyżej +135°C.

Podsumowanie

Siemens QBE1900-P7M to wytrzymały presostat do HVAC z ręcznym resetem, nastawą progu -0,3…7 bar i regulowaną histerezą 1,5…5 bar. Dzięki stykowi SPDT, możliwości pracy z dużym prądem rozruchowym (do 96 A) oraz przyłączu G½" sprawdza się zarówno jako element zabezpieczający, jak i przełączający sygnał dla układów sterowania sprężarek i wentylatorów.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z normami UE).
• Urządzenie elektryczne klasy I zgodnie z IEC/EN 60730-1. Wymaga prawidłowego podłączenia przewodu ochronnego.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami.
• Montaż, podłączenie, próby ciśnieniowe, uruchomienie i serwis powinny być wykonywane wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta oraz lokalnymi przepisami elektrycznymi i instalacyjnymi.
• Ryzyko porażenia prądem. Przed zdjęciem pokrywy, montażem, regulacją, podłączeniem lub serwisem należy całkowicie odłączyć zasilanie urządzenia i instalacji.
• Przed otwarciem układu należy upewnić się, że ciśnienie w systemie zostało obniżone do ciśnienia atmosferycznego i pozostaje na tym poziomie.
• Należy sprawdzić zgodność napięcia zasilania i prądu urządzenia elektrycznego z danymi znamionowymi presostatu QBE1900-P7M. Nieprawidłowe parametry elektryczne mogą spowodować uszkodzenie urządzenia lub instalacji.
• Nie przekraczać dopuszczalnego ciśnienia roboczego dla modelu QBE1900-P7M: Pmax 20 bar. Ciśnienie rozrywające wynosi 4 x Pmax.
• Nie przekraczać dopuszczalnych temperatur medium. Urządzenie jest przeznaczone do pracy z medium o temperaturze od -50 °C do +135 °C; przy temperaturze medium poniżej -40 °C lub powyżej +135 °C należy stosować montaż zdalny.
• Produkt jest przeznaczony wyłącznie do współpracy z wodą, fluorowanymi, nieagresywnymi i niepalnymi czynnikami chłodniczymi oraz olejami smarnymi. Stosowanie z innymi mediami może być niebezpieczne i niezgodne z przeznaczeniem.
• Nie stosować urządzenia w warunkach pulsacyjnych. Może to spowodować nieprawidłowe działanie lub uszkodzenie presostatu.
• Urządzenie należy montować w dowolnym położeniu z wyjątkiem montażu „do góry nogami”. Dla zachowania stopnia ochrony IP33 wymagany jest montaż w pozycji pionowej, przy płaskiej powierzchni, z całkowicie zakrytymi otworami z tyłu obudowy.
• Aby zachować stopień ochrony IP33, pokrywa musi być zamknięta, śruba pokrywy dokręcona, a białe tylne podkładki nie wolno usuwać.
• Podłączenie ciśnieniowe G1/2" należy wykonywać z zachowaniem szczelności. Przy dokręcaniu złącza z gwintem 1/2" Whitworth nie wolno przenosić momentu skręcającego na przyłącze ciśnieniowe; należy użyć drugiego klucza do skontrowania momentu.
• W instalacjach chłodniczych, przy podłączeniu do linii gorącego gazu, należy zastosować rurkę, kapilarę lub przewód elastyczny o długości co najmniej 80 mm, aby zapewnić odpowiedni spadek temperatury między instalacją a mieszkiem presostatu.
• Po zakończeniu montażu należy przeprowadzić próbę ciśnieniową zgodnie z EN378 dla układów podlegających dyrektywie 2014/68/UE lub do maksymalnego ciśnienia roboczego systemu w innych zastosowaniach. Próby ciśnieniowe mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie kwalifikacje.
• Okablowanie należy wykonać zgodnie z lokalnymi przepisami elektrycznymi. Przekrój przewodów musi być odpowiedni do obciążenia elektrycznego styków przełącznika.
• Przewody należy prowadzić przez dolny przepust gumowy. Jeżeli po montażu końcowym kabel pozostaje dostępny, przepust gumowy należy zastąpić dławnicą PG 13.5 zapewniającą odpowiednie odciążenie przewodu.
• Śruby zacisków należy dokręcać momentem maks. 1,2 Nm. Przewód ochronny musi być zabezpieczony przed poluzowaniem i nie może być krótszy od pozostałych przewodów w puszce zaciskowej.
• Zakres przełączania i nastawy należy regulować wyłącznie zgodnie z instrukcją producenta. Wbudowana skala ma charakter orientacyjny; do dokładnej nastawy należy używać osobnego manometru.
• Model QBE1900-P7M posiada ręczny reset. Reset jest możliwy dopiero po osiągnięciu przez ciśnienie progu resetu; należy uwzględnić to podczas eksploatacji i diagnostyki.
• Testowanie urządzenia z użyciem dźwigni kontrolnej należy wykonywać ostrożnie i wyłącznie po zakończeniu montażu, zgodnie z instrukcją producenta.
• Urządzenie jest przeznaczone do pracy w suchych miejscach, bez regulacji temperatury i wilgotności, w temperaturze otoczenia od -5 °C do +50 °C i przy wilgotności 5...95 % bez kondensacji.
