QBE63-DP05 Czujnik różnicy ciśnienia do cieczy i gazów, 0..50 [kPa], wyjście 0..10 [V]

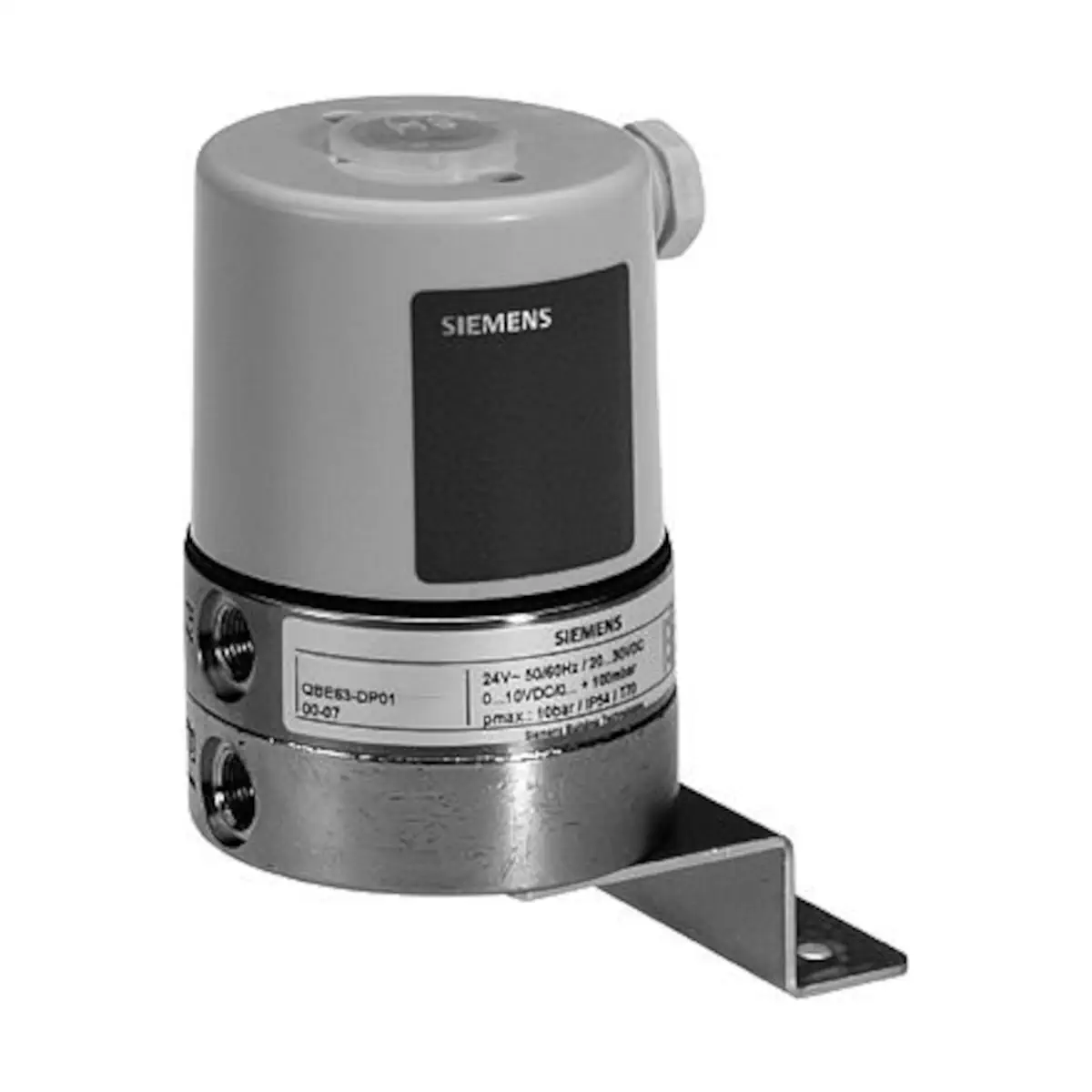

QBE63-DP05 to precyzyjny czujnik różnicy ciśnienia firmy Siemens o zakresie pomiarowym 0...500 mbar (0...50 kPa), przeznaczony do pomiaru dodatnich i ujemnych ciśnień oraz różnic ciśnienia neutralnych i lekko korozyjnych cieczy i gazów w instalacjach HVAC. Przetwornik oparty na efekcie Halla zapewnia liniowy sygnał wyjściowy 0...10 V DC, wysoką odporność na dodatnie ciśnienia oraz trwałą i niezawodną pracę w aplikacjach grzewczych, wentylacyjnych i klimatyzacyjnych.

Najważniejsze cechy

• Producent: Siemens
• Model: QBE63-DP05
• Typ: czujnik / przetwornik różnicy ciśnienia do cieczy i gazów
• Zakres pomiarowy: 0...500 mbar (0...50 kPa)
• Rodzaj pomiaru: dodatnie i ujemne ciśnienie oraz różnica ciśnień
• Zastosowanie: instalacje grzewcze, wentylacyjne i klimatyzacyjne (HVAC), szczególnie do ciągłego monitorowania poziomu lub przepływu czynnika
• Dopuszczalne media: powietrze oraz neutralne i lekko korozyjne czynniki gazowe i ciekłe
• Element pomiarowy: przetwornik wykorzystujący efekt Halla z membraną EPDM
• Sygnał wyjściowy: 0...10 V DC, liniowy, zabezpieczony przed zwarciem i zamienioną polaryzacją
• Rezystancja obciążenia: ≥ 10 kΩ
• Napięcie zasilania: 24 V AC +15 / −10%, 50/60 Hz lub 20...30 V DC (niskie napięcie SELV / PELV)
• Pobór prądu: < 35 mA
• Przeciążalność ciśnieniowa: 20 bar (dla modelu QBE63-DP05)
• Ciśnienie przebicia: 30 bar
• Dokładność pomiaru: < ±1,5% FS (łącznie liniowość, histereza i powtarzalność; FS = pełen zakres)
• Błąd punktu zerowego i pełnego zakresu: < ±1,0% FS
• Dryft temperaturowy: 0,08% FS / K (odniesienie 20 °C, punkt zerowy)
• Zakres temperatury czynnika: −10...+80 °C
• Zakres temperatury otoczenia (praca): −10...+80 °C
• Zakres temperatury otoczenia (składowanie / transport): −40...+80 °C
• Dopuszczalna wilgotność otoczenia: < 90% r.h. (bez skraplania)
• Stopień ochrony obudowy: IP65 wg EN 60529 (z założoną pokrywą)
• Klasa bezpieczeństwa: III wg EN 60730-1
• Obudowa ciśnieniowa: mosiądz niklowany
• Pokrywa: tworzywo ABS (bez włókna szklanego), klasa spalania UL 94 HB
• Membrana: EPDM (guma etylenowo-propylenowa)
• Dławik kablowy: polistyren, gwint Pg9
• Przyłącza ciśnienia: gwint wewnętrzny G⅛"
• Przyłącze elektryczne: 3 zaciski śrubowe do przewodów do 1,5 mm² (zasilanie, masa GND, wyjście 0...10 V DC względem GND)
• Sposób montażu: obejma mocująca do montażu na kanale, ścianie, stropie lub w szafie sterowniczej (w komplecie z czujnikiem)
• Masa z opakowaniem: ok. 0,86 kg

Zastosowanie

Czujnik różnicy ciśnienia QBE63-DP05 przeznaczony jest do pracy w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC), gdzie wymagany jest ciągły i wiarygodny pomiar ciśnienia lub różnicy ciśnień czynników ciekłych i gazowych.

Dzięki zakresowi 0...500 mbar oraz wyjściu 0...10 V DC model QBE63-DP05 idealnie nadaje się do:

• ciągłego monitorowania poziomu lub przepływu czynnika w obiegach instalacji HVAC,
• współpracy z regulatorami, sterownikami i systemami, które przyjmują standardowy sygnał 0...10 V DC z czujnika ciśnienia,
• aplikacji wymagających wysokiej odporności na dodatnie ciśnienia oraz stabilności pomiaru w szerokim zakresie temperatur otoczenia.

Funkcje i działanie

Zasada pomiaru z przetwornikiem Halla

Mierzone ciśnienie oddziaływuje na membranę EPDM, która poprzez odkształcenie sprężyny powoduje ruch zamocowanego do niej magnesu trwałego. Zmiana położenia magnesu względem przetwornika Halla powoduje zmianę pola magnetycznego, a tym samym generuje sygnał elektryczny proporcjonalny do przyłożonego ciśnienia.

Sygnał ten jest następnie linearyzowany, kompensowany temperaturowo oraz wzmacniany przez wbudowaną elektronikę, co zapewnia:

• liniową charakterystykę wyjściową 0...10 V DC w całym zakresie 0...500 mbar,
• wysoką powtarzalność pomiaru i niewielką histerezę,
• stabilność wskazań w szerokim zakresie temperatur otoczenia.

Sygnał wyjściowy 0...10 V DC

• Sygnał wyjściowy: 0...10 V DC, odniesiony do masy (GND).
• Wyjście jest zabezpieczone przed zwarciem oraz zamienioną polaryzacją.
• Wymagana rezystancja obciążenia ≥ 10 kΩ, co umożliwia podłączanie do większości standardowych wejść analogowych w układach pomiarowych i sterujących.

Odporność na przeciążenia i dynamika

• Przeciążalność: do 20 bar dla modelu QBE63-DP05 – zapewnia wysoką odporność na dodatnie ciśnienia ponad zakres pomiarowy.
• Ciśnienie przebicia: 30 bar.
• Czas odpowiedzi: < 10 ms – możliwość rejestracji szybkich zmian ciśnienia.
• Naprzemienne obciążenie: < 10 Hz – dopuszczalne częste zmiany ciśnienia bez pogorszenia trwałości.

Bezobsługowa praca

• Czujnik nie wymaga obsługi w trakcie eksploatacji.
• Trwała konstrukcja (mosiądz niklowany, membrana EPDM) oraz wysoka odporność na dodatnie ciśnienia przekładają się na długą żywotność w trudnych warunkach pracy.

Montaż i podłączenie

• Czujnik dostarczany jest z obejmą mocującą umożliwiającą montaż na kanale, ścianie, w stropie lub w szafie sterowniczej.
• Pozycja montażu: dowolna; czujnik jest fabrycznie kalibrowany dla przyłączy ciśnienia skierowanych w dół.
• Przy stosowaniu do cieczy punkty oczyszczania powinny być skierowane do góry, a czujnik montowany poniżej punktów pomiarowych ciśnienia.
• Montaż należy wykonywać na powierzchni nie narażonej na wibracje; przed włączeniem czujnika do układu zaleca się opróżnienie instalacji.
• Czujnik może być podłączany bezpośrednio do instalacji za pomocą łączników gwintowanych G⅛" lub R⅛"; należy zwrócić szczególną uwagę na szczelność połączeń gwintowanych.
• Do punktów pomiarowych ciśnienia zaleca się stosowanie standardowych trójników lub wykonanie otworów pomiarowych o średnicy 5 mm.
• Dla uniknięcia jednostronnego przeciążenia podczas nastaw można zastosować obejście izolujące w torze pomiarowym.
• Do celów diagnostycznych układy pomiarowe mogą być dołączane poprzez trójnik pomiarowy na głowicy czujnika.

Przyłącza ciśnienia p1 i p2

• Dwa króćce ciśnieniowe z gwintem wewnętrznym G⅛".
• p1: przyłącze do wyższego ciśnienia lub mniejszej próżni.
• p2: przyłącze do niższego ciśnienia lub większej próżni.

Podłączenie elektryczne

• Wejście zasilania: 24 V AC +15 / −10%, 50/60 Hz lub 20...30 V DC (niskie napięcie SELV / PELV).
• Maksymalne zewnętrzne zabezpieczenie linii zasilającej:
  • bezpiecznik zwłoczny maks. 10 A lub
  • wyłącznik nadprądowy maks. 13 A o charakterystyce B, C, D wg EN 60898 lub
  • zasilacz z ograniczeniem prądu do maks. 10 A.
• 3 zaciski śrubowe (do 1,5 mm²) w komorze przyłączeniowej, przewód wprowadzany przez dławik kablowy Pg9.
• Napięcie zasilania 24 V AC / 20...30 V DC oraz sygnał wyjściowy 0...10 V DC podłączane są względem wspólnej masy (GND).

Wyposażenie dodatkowe

Do czujnika QBE63-DP05 dostępny jest opcjonalny zestaw montażowy do montażu pośredniego:

• AQB2002 – zestaw montażowy z przewodem miedzianym o długości 1 m ze złączkami na obu końcach gotowymi do podłączenia. Zawiera łączniki gwintowane i nakrętki zaciskowe z mosiądzu; przyłącza ciśnienia z gwintem zewnętrznym G⅛" lub G½". Przy montażu pośrednim z użyciem tego zestawu czujnik może pracować przy temperaturze otoczenia do 70 °C i temperaturze czynnika do 180 °C, pod warunkiem zapewnienia odpowiedniego odprowadzania ciepła z przewodów miedzianych.

Dane techniczne

• Model: QBE63-DP05
• Zakres różnicy ciśnienia: 0...500 mbar (0...50 kPa)
• Element pomiarowy: przetwornik wykorzystujący efekt Halla
• Dokładność (liniowość, histereza, powtarzalność): < ±1,5% FS (FS = pełen zakres)
• Punkt zerowy / pełen zakres: < ±1,0% FS
• Dryft temperaturowy: 0,08% FS / K (20 °C, punkt zerowy)
• Przeciążalność: 20 bar
• Ciśnienie przebicia: 30 bar
• Czas odpowiedzi: < 10 ms
• Naprzemienne obciążenie: < 10 Hz
• Dopuszczalne czynniki: powietrze lub lekko korozyjne czynniki gazowe i ciekłe
• Dopuszczalna temperatura czynnika: −10...+80 °C
• Zasilanie: 24 V AC +15 / −10%, 50/60 Hz lub 20...30 V DC (SELV / PELV)
• Pobór prądu: < 35 mA
• Zewnętrzne zabezpieczenie linii zasilającej: bezpiecznik zwłoczny maks. 10 A lub wyłącznik nadprądowy maks. 13 A (charakterystyka B, C, D wg EN 60898) lub zasilacz z ograniczeniem prądu do maks. 10 A
• Sygnał wyjściowy: 0...10 V DC, zabezpieczony przed zwarciem i zamienioną polaryzacją
• Rezystancja robocza obciążenia: ≥ 10 kΩ
• Stopień ochrony: IP65 (z założoną pokrywą)
• Klasa bezpieczeństwa: III wg EN 60730-1
• Temperatura otoczenia (praca): −10...+80 °C
• Temperatura otoczenia (składowanie / transport): −40...+80 °C
• Dopuszczalna wilgotność otoczenia: < 90% r.h. (bez skraplania)
• Obudowa (komora ciśnieniowa): mosiądz niklowany
• Pokrywa: ABS (bez włókna szklanego), klasa spalania UL 94 HB
• Dławik kablowy: polistyren, Pg9
• Membrana: EPDM
• Obejma mocująca: stal galwanizowana
• Masa (z opakowaniem): ok. 0,86 kg
• Standard produktu: EN 61326-1 (wymagania dotyczące kompatybilności elektromagnetycznej – EMC)

Podsumowanie

Siemens QBE63-DP05 to wytrzymały i dokładny czujnik różnicy ciśnienia o zakresie 0...500 mbar, przeznaczony do neutralnych i lekko korozyjnych cieczy oraz gazów w instalacjach HVAC. Przetwornik z efektem Halla, liniowy sygnał 0...10 V DC, wysoka przeciążalność do 20 bar, stopień ochrony IP65 oraz bezobsługowa praca sprawiają, że QBE63-DP05 jest niezawodnym rozwiązaniem do ciągłego monitorowania ciśnienia i różnicy ciśnień w nowoczesnych systemach grzewczych, wentylacyjnych i klimatyzacyjnych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt QBE63-DP05 posiada oznaczenie CE (zgodność z normami UE) zgodnie z dokumentacją producenta.
• Czujnik należy zasilać wyłącznie napięciem niskim SELV/PELV: 24 V AC +15/-10%, 50/60 Hz lub 20...30 V DC.
• Podłączenie elektryczne należy wykonać zgodnie z dokumentacją producenta, z wykorzystaniem 3 zacisków śrubowych oraz właściwego sygnału wyjściowego 0...10 V DC względem masy (GND).
• Obwód zasilania powinien być zabezpieczony bezpiecznikiem zwłocznym maks. 10 A, wyłącznikiem nadprądowym maks. 13 A o charakterystyce B, C lub D wg EN 60898 albo zasilaczem z ograniczeniem prądu do maks. 10 A.
• Czujnik jest przeznaczony wyłącznie do powietrza oraz lekko korozyjnych czynników gazowych i ciekłych. Nie stosować z mediami innymi niż dopuszczone przez producenta.
• Dla modelu QBE63-DP05 zakres pomiarowy wynosi 0...500 mbar (0...50 kPa). Nie przekraczać dopuszczalnych parametrów pracy urządzenia.
• Dla modelu QBE63-DP05 dopuszczalne przeciążenie wynosi 20 bar, a ciśnienie przebicia 30 bar. Przekroczenie tych wartości może spowodować uszkodzenie urządzenia.
• Dopuszczalna temperatura czynnika wynosi od -10 do +80 °C. Dopuszczalna temperatura otoczenia podczas pracy wynosi od -10 do +80 °C, a podczas składowania i transportu od -40 do +80 °C.
• Dopuszczalna wilgotność otoczenia wynosi poniżej 90% r.h., bez skraplania. Stopień ochrony obudowy IP65 obowiązuje wyłącznie przy założonej pokrywie.
• Podczas montażu należy zapewnić szczelność połączeń gwintowanych G1/8" lub R1/8". Nieszczelne połączenia mogą powodować błędny pomiar lub nieprawidłową pracę instalacji.
• Czujnik można montować w dowolnej pozycji, jednak fabryczna kalibracja dotyczy położenia z przyłączami ciśnienia skierowanymi w dół. Przy stosowaniu do cieczy punkty oczyszczania muszą być skierowane do góry.
• Przy zastosowaniu do czynników ciekłych czujnik należy montować zawsze poniżej punktów pomiarowych ciśnienia, na powierzchni nieulegającej wibracjom, oraz odpowietrzyć instalację zgodnie z dokumentacją producenta.
• Aby uniknąć jednostronnego przeciążenia czujnika podczas dokonywania nastaw, zaleca się zastosowanie obejścia izolującego zgodnie z dokumentacją producenta.
• Przy montażu pośrednim z zestawem AQB czujnik może pracować przy temperaturze otoczenia do 70 °C i temperaturze czynnika do 180 °C; należy zapewnić skuteczne odprowadzanie ciepła z przewodu miedzianego.
• Montaż na kanale, ścianie, stropie lub w szafie sterowniczej należy wykonywać zgodnie z dokumentacją producenta i przeznaczeniem urządzenia.
