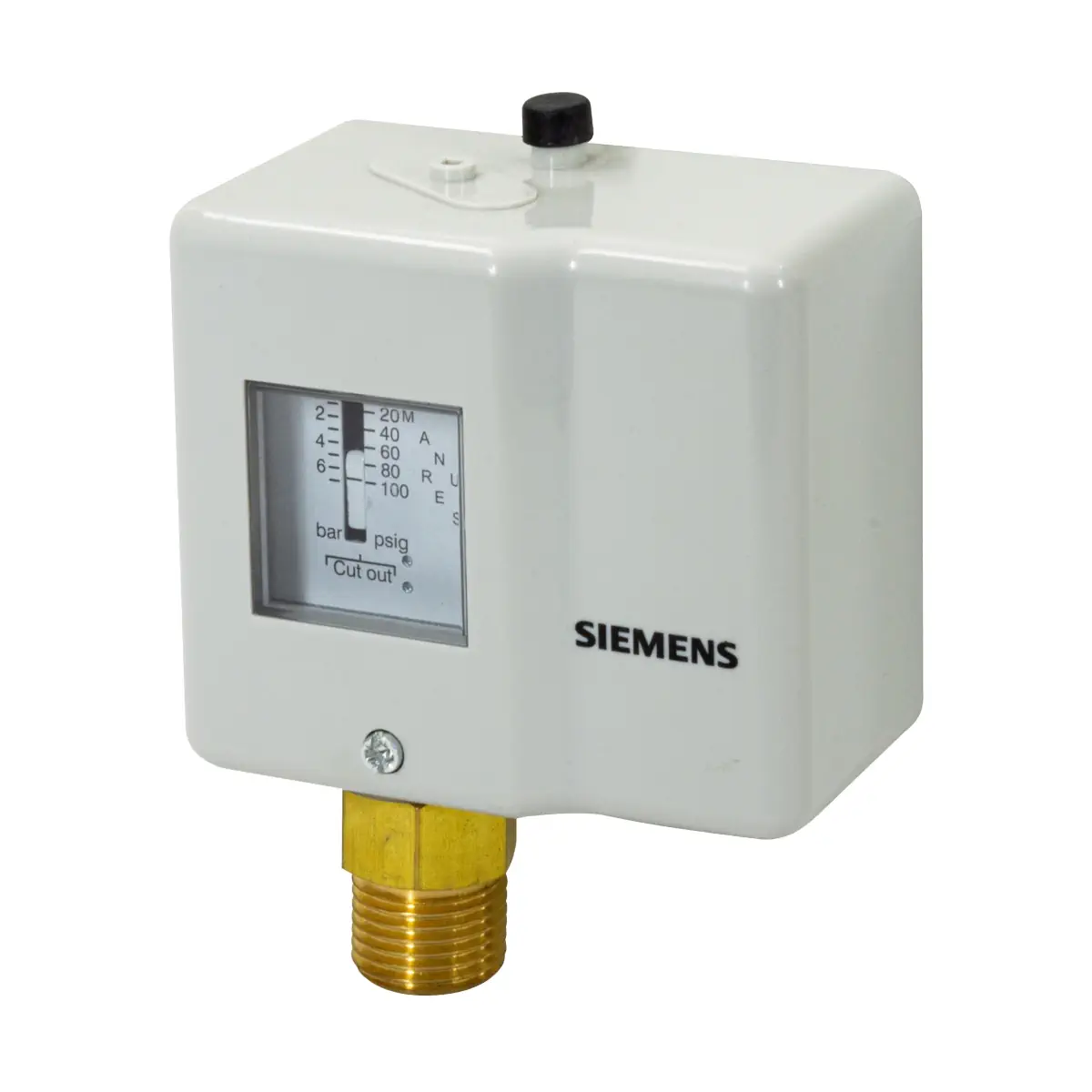

QBE1900-P32M Wyłącznik ciśnieniowy, zakres 6..32 bar, ręczne kasowanie, IP33

QBE1900-P32M to mechaniczny wyłącznik ciśnieniowy Siemens przeznaczony do pracy z cieczami i gazami w instalacjach HVAC jako ogranicznik ciśnienia (zabezpieczenie przy zbyt wysokim ciśnieniu) oraz do sterowania pracą urządzeń, np. sprężarek i wentylatorów. Model QBE1900-P32M oferuje ręczny reset, regulowany punkt przełączania oraz gwint zewnętrzny G½". Dzięki dopuszczalnemu prądowi rozruchowemu do 96 LRA sprawdza się w aplikacjach wymagających wysokiej odporności styków na obciążenia rozruchowe.

Najważniejsze cechy

• Producent: Siemens
• Model: QBE1900-P32M
• Numer zamówieniowy: S55720-S533
• Symbol wg EN12263: PZH
• Medium: ciecze i gazy
• System pomiarowy: mechaniczny
• Funkcja: ogranicznik ciśnienia (zabezpieczenie), możliwość start/stop sprężarek i wentylatorów
• Zakres nastawy ciśnienia załączenia (narastające): 6…32 bar
• Histereza (różnica przełączania): 3…15 bar
• Reset: ręczny (manual)
• Maks. dopuszczalne ciśnienie Pmax: 35 bar
• Gwint przyłączeniowy: zewnętrzny G½" (mosiądz)
• Prąd rozruchowy: do 96 LRA (AC 120 V)
• Funkcja testowa
• Możliwość plombowania (sealable)

Zastosowanie

Wyłącznik ciśnieniowy QBE1900-P32M stosowany jest w systemach HVAC do ochrony instalacji przed nieprawidłowym ciśnieniem oraz do realizacji funkcji sterujących (np. uruchamianie i zatrzymywanie sprężarek i wentylatorów) w oparciu o sygnał stykowy.

Jest kompatybilny z mediami:

• woda,
• czynniki chłodnicze fluorowane (nieagresywne i niepalne),
• oleje smarowe.

Regulacja nastaw

• Użytkownik może regulować punkt przełączania oraz różnicę przełączania (histerezę).
• Skale nastaw są widoczne przez okienko w pokrywie obudowy.
• Do wykonania regulacji należy zdjąć pokrywę.

Styki i logika przełączania

• Typ przełącznika: 1-biegunowy przełączny (SPDT), wspólny styk 11 (COMMON).
• Dla odpowiedzi „high pressure” (QBE1900-P32M):
  • 14: zamyka przy wzroście ciśnienia (otwiera przy spadku).
  • 12: otwiera przy wzroście ciśnienia (zamyka przy spadku).

Dane techniczne

• Styk/obciążalność:
  • AC1 (grzanie): 16 A, AC 400 V
  • AC3 (rozruch): 16 A, AC 400 V
  • AC15 (indukcyjne): 10 A, AC 400 V
  • DC13 (indukcyjne): 12 W, AC 220 V
  • FLA: 16 A, AC 240 V
  • LRA: 96 LRA, AC 120 V
• Styki: AgNi
• Czas reakcji: ~1 ms
• Trwałość łączeniowa: do 100 tys. mechanicznych i elektrycznych cykli; 5000 cykli aktywnych; 50000 cykli nieaktywnych
• Ciśnienie rozrywające: 4 × Pmax
• Dopuszczalna temperatura medium: -50…+135 °C
• Odporność na wibracje: 1 G (10…15 Hz)
• Konserwacja: bezobsługowy

Podłączenie elektryczne

• Zaciski śrubowe: 3× dla przewodów 1,5…4 mm²
• Zacisk uziemienia: 1×
• Wprowadzenie przewodu: elastyczna przepustnica kablowa lub opcjonalny dławik PG 13.5
• Przewody: do 14 AWG (linka)

Warunki otoczenia i ochrona

• Stopień ochrony: IP33 (dla montażu wpuszczanego przy powierzchni lub z samoprzylepną osłoną tylną, tylko przy montażu pionowym)
• Klasa ochronności: Class I (wg IEC/EN 60730-1)
• Stopień zanieczyszczenia: 2
• Znamionowe napięcie udarowe: 2500 V
• Temperatura pracy (otoczenia): -5…+50 °C
• Wilgotność (praca): 5…95% r.h. (bez kondensacji)
• Transport i składowanie (w opakowaniu): -40…+70 °C; 5…95% r.h. (bez kondensacji)

Montaż

• Przyłącze ciśnieniowe: bezpośrednio do złączki gwintowanej G½"; należy zapewnić szczelność połączenia.
• Pozycja montażu: dowolna, z wyjątkiem montażu „do góry nogami”.
• Pomiary cieczy: punkt poboru montować z boku, możliwie nisko na rurociągu; unikać pomiaru od góry (kieszenie powietrza) i od dołu (zanieczyszczenia); układ odpowietrzyć.
• Pomiary gazów skraplających: punkt poboru montować u góry, aby kondensat nie docierał do czujnika.
• Montaż zdalny: zalecany, jeśli temperatura medium jest niższa niż -40 °C lub wyższa niż +135 °C.

Masa

• Masa (z opakowaniem): 313 g

Podsumowanie

Siemens QBE1900-P32M (S55720-S533) to solidny, mechaniczny wyłącznik ciśnieniowy z ręcznym resetem, przeznaczony do zabezpieczeń i sterowania w aplikacjach HVAC. Zakres nastawy 6…32 bar (dla narastającego ciśnienia), regulowana histereza 3…15 bar, gwint G½" oraz wysoka odporność na prądy rozruchowe (do 96 LRA) czynią go praktycznym wyborem do układów z wodą i nieagresywnymi mediami chłodniczymi.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z wymaganiami UE).
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami.
• Wyłącznik ciśnieniowy QBE1900-P32M jest urządzeniem elektrycznym klasy I. Podłączenie elektryczne oraz uziemienie należy wykonać zgodnie z lokalnymi przepisami i dokumentacją producenta.
• Ryzyko porażenia prądem. Przed zdjęciem pokrywy, instalacją, regulacją lub serwisem należy całkowicie odłączyć zasilanie urządzenia i systemu.
• Przed otwarciem układu należy upewnić się, że ciśnienie w instalacji zostało obniżone do ciśnienia atmosferycznego i pozostaje na tym poziomie.
• Montaż, podłączenie, próby ciśnieniowe i uruchomienie powinny być wykonywane wyłącznie przez wykwalifikowany personel. Nieprzestrzeganie instrukcji może spowodować uszkodzenie urządzenia, uszkodzenie instalacji lub obrażenia ciała.
• Nie przekraczać dopuszczalnego ciśnienia testowego ani maksymalnego dopuszczalnego ciśnienia pracy dla modelu QBE1900-P32M. Maksymalne dopuszczalne ciśnienie Pmax wynosi 35 bar.
• Próby ciśnieniowe należy wykonywać ze szczególną ostrożnością, z uwzględnieniem zagrożeń związanych z ciśnieniem. Dla instalacji objętych dyrektywą 2014/68/UE próby należy wykonywać zgodnie z EN378.
• Produkt jest przeznaczony wyłącznie do pracy z wodą, fluorowanymi, nieagresywnymi i niepalnymi czynnikami chłodniczymi oraz olejami smarowymi. Nie stosować z mediami niezgodnymi z dokumentacją producenta.
• Należy utrzymywać temperatury medium i warunki pracy w granicach dopuszczalnych przez producenta. Dopuszczalna temperatura medium wynosi od -50 °C do +135 °C. W przypadku temperatur medium poniżej -40 °C lub powyżej +135 °C należy zastosować montaż zdalny.
• Nie stosować urządzenia w warunkach pulsującego ciśnienia.
• Urządzenie można montować w dowolnym położeniu z wyjątkiem montażu odwróconego. Aby zachować stopień ochrony IP33, urządzenie musi być zamontowane pionowo, przy płaskiej powierzchni, z zamkniętą pokrywą i dokręconą śrubą pokrywy; nie usuwać białej osłony tylnej.
• Podłączenie ciśnieniowe G1/2" należy wykonać szczelnie. Przy dokręcaniu nie wolno przenosić momentu skręcającego na przyłącze ciśnieniowe; należy użyć drugiego klucza do skontrowania momentu.
• Przy podłączeniu do linii gorącego gazu instalacji chłodniczej należy zastosować rurkę, kapilarę lub przewód elastyczny o długości co najmniej 80 mm, aby zapewnić odpowiedni spadek temperatury między instalacją a mieszkiem wyłącznika.
• Przy pomiarze ciśnienia cieczy punkt poboru należy montować z boku, w pobliżu dolnej części rury. Nie mierzyć ciśnienia z góry rury ani od samego dołu; układ należy odpowietrzyć. Przy gazach skraplających się punkt poboru należy montować u góry, aby kondensat nie docierał do czujnika.
• Okablowanie należy wykonać przewodami o przekroju odpowiednim do obciążenia elektrycznego styków. Przewody należy prowadzić przez przepust gumowy lub odpowiedni dławik, zapewniając odciążenie przewodu.
• Połączenia przewodów należy wykonać zgodnie z funkcją styków i dokumentacją producenta. Śruby zacisków należy dokręcać momentem maks. 1,2 Nm.
• Model QBE1900-P32M posiada ręczny reset. Reset jest możliwy dopiero po osiągnięciu przez ciśnienie progu resetu; należy uwzględnić to podczas obsługi i diagnostyki.
• Dźwigni testowej należy używać wyłącznie do kontroli działania systemu zgodnie z instrukcją producenta.
• Produkt jest przeznaczony do stosowania w suchych miejscach, bez kontroli temperatury i wilgotności, w zakresie temperatury otoczenia od -5 °C do +50 °C oraz wilgotności 5...95 % bez kondensacji.
