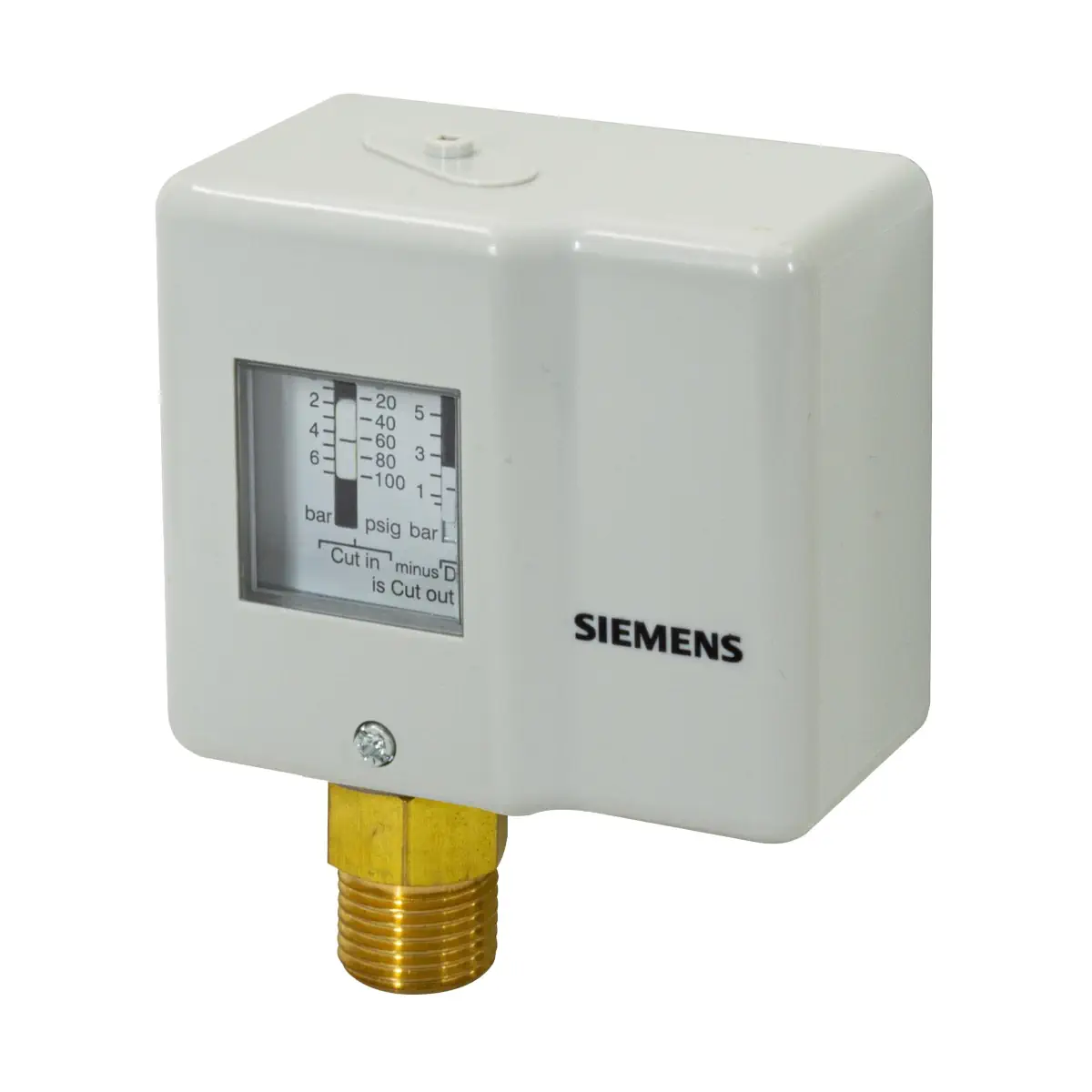

QBE1900-P32 Wyłącznik ciśnieniowy, zakres 6..32 bar, IP33

QBE1900-P32 to mechaniczny presostat (wyłącznik ciśnieniowy) Siemens do mediów ciekłych i gazowych, przeznaczony do zastosowań HVAC jako ogranicznik / zabezpieczenie wysokiego ciśnienia oraz do zadań sterujących, takich jak załączanie i wyłączanie sprężarek oraz wentylatorów. Model oferuje nastawę punktu zadziałania w zakresie 6…32 bar oraz regulowaną histerezę 3…15 bar, posiada automatyczny reset, wyjście stykowe SPDT oraz przyłącze procesowe G½" (gwint zewnętrzny). Urządzenie ma funkcję testu i jest plombowalne.

Najważniejsze cechy

• Producent: Siemens
• Model: QBE1900-P32
• Numer zamówieniowy: S55720-S534
• Symbol wg EN12263: PSH
• Typ: presostat / ogranicznik ciśnienia (mechaniczny układ pomiarowy)
• Przeznaczenie: ochrona instalacji HVAC przed zbyt wysokim ciśnieniem; sygnał przełączający do automatyki
• Punkt zadziałania (switch-on) – narastanie: 6…32 bar
• Histereza przełączania: 3…15 bar
• Reset: automatyczny
• Maks. dopuszczalne ciśnienie (Pmax): 35 bar
• Prąd rozruchowy: do 96 A (LRA)
• Przyłącze ciśnieniowe: gwint zewnętrzny G½" (mosiądz)
• Funkcje: test, możliwość plombowania nastaw

Zastosowanie

QBE1900-P32 stosuje się w instalacjach HVAC do ochrony układów przed zbyt wysokim ciśnieniem. Może również pracować jako element sterujący (sygnał stykowy) do uruchamiania i zatrzymywania urządzeń, np. sprężarek i wentylatorów. Presostat jest kompatybilny z mediami takimi jak:

• woda,
• czynniki chłodnicze fluorowane oraz inne nieagresywne i niepalne czynniki chłodnicze,
• oleje smarowe.

Funkcje i działanie

Regulacja nastaw

• Regulowany punkt przełączania: 6…32 bar.
• Regulowana histereza: 3…15 bar.
• Skale nastaw są widoczne przez okienko w pokrywie obudowy.
• Do wykonania regulacji należy zdjąć pokrywę (pokrywę wolno zdejmować wyłącznie przy odłączonym zasilaniu).

Charakterystyka przełączania (wysokie ciśnienie, narastanie)

• Styk przełączny SPDT: przy przekroczeniu nastawy na narastającym ciśnieniu kontakt 11–14 zamyka się (a 11–12 otwiera się); przy spadku ciśnienia następuje powrót.
• Czas reakcji: ~1 ms.

Podłączenie elektryczne i okablowanie

• Zaciski śrubowe: 3× dla przewodów 1,5…4 mm² oraz 1× zacisk uziemienia.
• Wprowadzenie przewodu: elastyczna przelotka kablowa lub opcjonalny dławik PG 13.5.
• Obsługiwany przewód: do 14 AWG (linka).

Dane techniczne

• Rodzaj styku: Single pole double throw (SPDT)
• Materiał styków: AgNi
• Obciążenie grzewcze (AC1): 16 A, AC 400 V
• Rozruch (AC3): 16 A, AC 400 V
• Obciążenie indukcyjne (AC15): 10 A, AC 400 V
• Obciążenie indukcyjne (DC13): 12 W, AC 220 V
• FLA: 16 A, AC 240 V
• LRA: 96 LRA, AC 120 V
• Zakres nastawy (narastanie): 6…32 bar
• Histereza: 3…15 bar
• Pmax: 35 bar
• Ciśnienie rozerwania: 4 × Pmax
• Dopuszczalna temperatura medium: -50…+135°C
• Odporność na drgania: 1 G (10…15 Hz)
• Konserwacja: bezobsługowy
• Stopień ochrony: IP33 (przy montażu przylegającym do powierzchni lub z samoprzylepną tylną pokrywą, tylko dla montażu w pozycji pionowej)
• Klasa ochronności: Class I (IEC/EN 60730-1)
• Stopień zanieczyszczenia: 2
• Znamionowe napięcie udarowe: 2500 V
• Warunki pracy (otoczenie): -5…+50°C, 5…95% r.h. (bez kondensacji)
• Transport i składowanie (w opakowaniu): -40…+70°C, 5…95% r.h. (bez kondensacji)
• Materiały: gwint przyłączeniowy – mosiądz, pokrywa – tworzywo
• Masa (z opakowaniem): 318 g
• Wymiary (maks.): ok. 86,1 × 47,0 × 115,0 mm

Montaż

• Przyłącze procesowe: bezpośrednie wkręcenie w króciec z gwintem G½"; należy zapewnić szczelność połączenia.
• Pozycja montażu: dowolna, z wyjątkiem montażu „do góry nogami”.
• Pomiary ciśnienia cieczy: punkt poboru montować z boku, możliwie nisko na rurze; unikać pomiaru z góry (kieszenie powietrza) i z dołu (zanieczyszczenia); układ odpowietrzyć.
• Pomiary gazów skraplających się: punkt poboru montować na górze, aby kondensat nie docierał do presostatu.
• Montaż zdalny: zalecany, gdy temperatura medium jest poniżej -40°C lub powyżej +135°C.

Podsumowanie

Siemens QBE1900-P32 to wytrzymały presostat do zastosowań HVAC, zaprojektowany do ochrony układów przy narastającym (wysokim) ciśnieniu w zakresie 6…32 bar. Regulowana histereza 3…15 bar, automatyczny reset, styk przełączny SPDT, przyłącze G½" oraz możliwość pracy z prądami rozruchowymi do 96 A sprawiają, że jest to praktyczne rozwiązanie do zabezpieczeń i sterowania sprężarkami oraz wentylatorami w instalacjach chłodniczych i klimatyzacyjnych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z wymaganiami UE).
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektroniczny zgodnie z lokalnymi przepisami.
• Wyłącznik ciśnieniowy przeznaczony wyłącznie do mediów dopuszczonych przez producenta: wody, fluorowanych oraz nieagresywnych i niepalnych czynników chłodniczych oraz olejów smarowych.
• Urządzenie stosować wyłącznie w systemach HVAC zgodnie z przeznaczeniem, jako wyłącznik / ogranicznik wysokiego ciśnienia dla modelu QBE1900-P32.
• Montaż, podłączenie, próby ciśnieniowe, regulację i serwis należy wykonywać wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta i lokalnymi przepisami.
• Przed otwarciem instalacji należy upewnić się, że ciśnienie w układzie zostało obniżone do ciśnienia atmosferycznego i pozostaje na tym poziomie.
• Ryzyko porażenia prądem. Pokrywę wolno zdejmować wyłącznie po całkowitym odłączeniu zasilania urządzenia i instalacji.
• Przed instalacją lub serwisem należy odłączyć napięcie zasilania od systemu oraz od wyłącznika ciśnieniowego. Należy upewnić się, że napięcie i prąd zasilania odpowiadają wartościom znamionowym podanym na tabliczce znamionowej.
• Nie przekraczać dopuszczalnego ciśnienia próbnego ani maksymalnego dopuszczalnego ciśnienia dla modelu QBE1900-P32: 35 bar. Ciśnienie rozrywające wynosi 4 × Pmax.
• Próby ciśnieniowe należy wykonywać ze szczególną ostrożnością, wyłącznie przez osoby wykwalifikowane, z uwzględnieniem zagrożeń związanych z ciśnieniem. Dla instalacji objętych wymaganiami PED należy postępować zgodnie z EN378 i dyrektywą 2014/68/UE.
• Należy utrzymywać temperaturę medium w dopuszczalnym zakresie od -50 °C do +135 °C. Jeżeli temperatura medium jest niższa niż -40 °C lub wyższa niż +135 °C, czujnik należy montować zdalnie.
• Nie stosować urządzenia w warunkach pracy pulsacyjnej.
• Urządzenie można montować w dowolnym położeniu z wyjątkiem pozycji odwróconej. Aby zachować stopień ochrony IP33, urządzenie musi być zamontowane pionowo, przy płaskiej powierzchni, z zamkniętą pokrywą i dokręconą śrubą pokrywy; nie usuwać białej osłony tylnej.
• Przyłącze ciśnieniowe G1/2" należy montować szczelnie. Na złączu gwintowanym nie wolno przenosić obciążeń skręcających; podczas dokręcania należy użyć drugiego klucza do skontrowania momentu.
• Przy podłączeniu do gorącej linii gazowej układu chłodniczego należy zastosować rurkę, kapilarę lub przewód elastyczny o długości co najmniej 80 mm, aby zapewnić odpowiedni spadek temperatury między instalacją a mieszkiem wyłącznika.
• Podłączenia elektryczne należy wykonywać zgodnie z lokalnymi przepisami. Przekrój przewodów musi być dobrany do obciążenia elektrycznego styków, a przewód ochronny musi być prawidłowo zamocowany i zabezpieczony przed poluzowaniem.
• Urządzenie jest przeznaczone do pracy w suchych miejscach. Warunki pracy powinny odpowiadać wymaganiom producenta, w tym wilgotności 5...95% bez kondensacji.
• Model QBE1900-P32 jest wersją z automatycznym resetem. Należy uwzględnić sposób działania styków i przełączania przy wzroście oraz spadku ciśnienia podczas projektowania i uruchamiania instalacji.
• Wbudowana skala nastawcza służy wyłącznie do ustawień orientacyjnych. Dokładną regulację punktu przełączania należy wykonywać przy użyciu oddzielnego manometru.

Pliki do pobrania:
QBE1900-P32 Karta katalogowa
