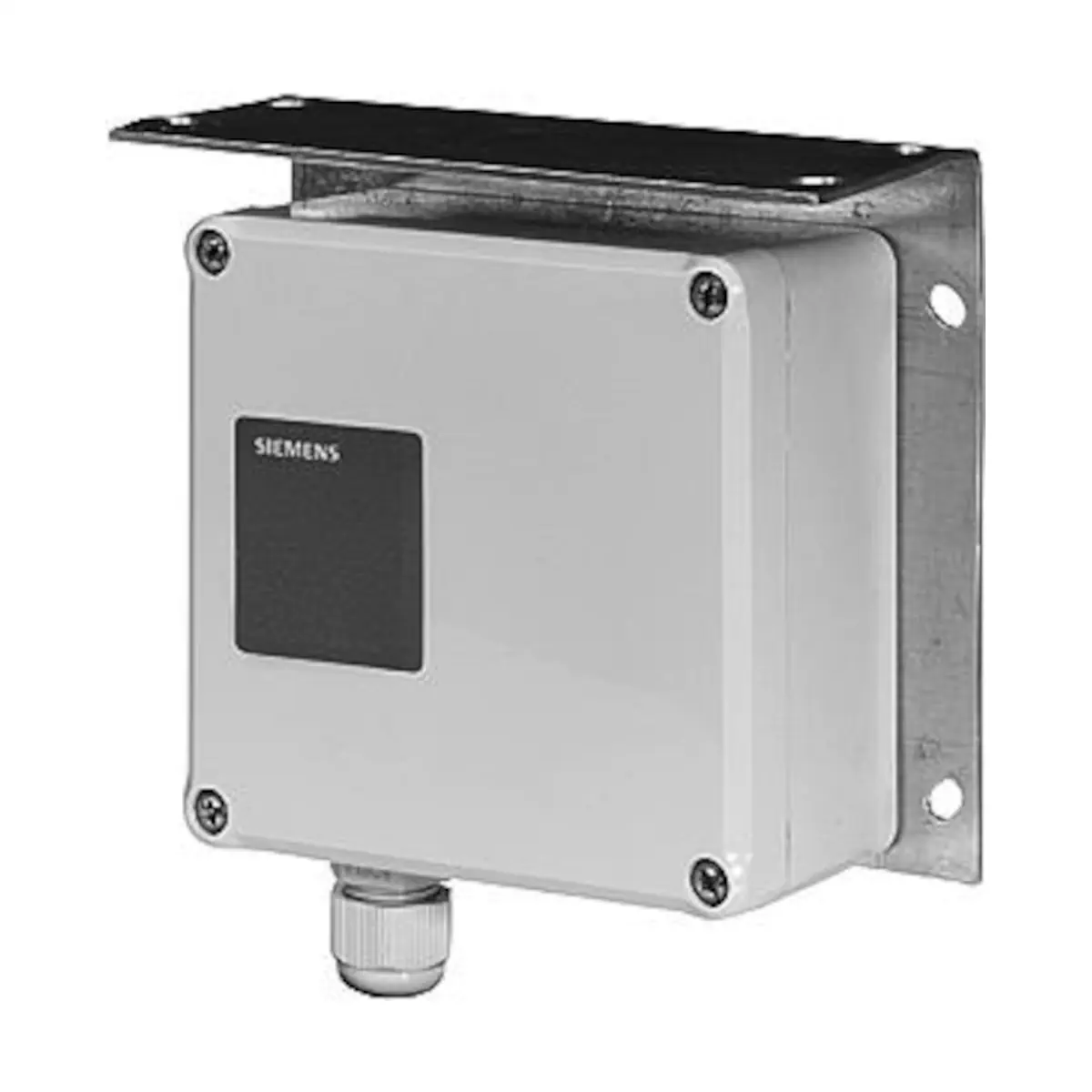

QBE61.3-DP5 Czujnik różnicy ciśnienia do cieczy i gazów, 0..5 bar, PN40, wyjście 0..10 [V]

QBE61.3-DP5 to precyzyjny czujnik różnicy ciśnienia firmy Siemens, przeznaczony do pomiaru różnicy ciśnienia w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Umożliwia pomiar w zakresie 0...5 bar w neutralnych i lekko agresywnych cieczach i gazach, a sygnał pomiarowy udostępnia jako standardowy sygnał analogowy 0...10 V DC. Czujnik wyposażono w ceramiczny element pomiarowy oraz przyłącza procesowe z gwintem zewnętrznym G½", zapewniające wysoką odporność na przeciążenia i pracę w instalacjach do PN40.

Najważniejsze cechy

• Producent: Siemens
• Model: QBE61.3-DP5
• Typ urządzenia: czujnik (przetwornik) różnicy ciśnienia
• Zastosowanie: pomiar różnicy ciśnienia w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych
• Medium: neutralne lub lekko agresywne gazy i ciecze, bez oleju (m.in. woda grzewcza lub chłodnicza z dodatkami lub bez, np. hydrazyna, glikol)
• Zakres pomiarowy: 0...5 bar
• Maks. przeciążenie jednostronne: ±20 bar
• Ciśnienie nominalne instalacji: PN40 (na przyłączach „+” i „–”)
• Ciśnienie przebicia: 1,5 × ciśnienie nominalne
• Sygnał wyjściowy: 0...10 V DC (3-przewodowy), zabezpieczony przed zwarciem i odwrotną polaryzacją
• Rezystancja obciążenia: > 10 kΩ
• Napięcie zasilania (SELV): 24 V AC ±15%, 50/60 Hz lub 18...33 V DC
• Pobór mocy: < 150 mVA
• Element pomiarowy: ceramiczny, w bezpośrednim kontakcie z czynnikiem
• Dokładność (20 °C): suma liniowości, histerezy i powtarzalności < ±1% pełnego zakresu (FS)
• Punkt zerowy: < 1% FS
• Czas odpowiedzi: < 5 ms
• Przyłącza ciśnienia: gwint zewnętrzny G½"
• Stopień ochrony obudowy: IP54 wg EN 60529
• Klasa bezpieczeństwa: III wg EN 60730-1
• Przyłącze elektryczne: zaciski bezśrubowe (WAGO) do przewodów do 1,5 mm², dławik kablowy Pg9
• Dopuszczalna temperatura czynnika: –15...+85 °C (para wyłącznie przy zastosowaniu przewodu montażowego)
• Temperatura otoczenia (praca): –15...+85 °C (czynnik), –15...+70 °C (elektronika i zaciski)
• Temperatura otoczenia (transport/składowanie): –40...+80 °C
• Dopuszczalna wilgotność otoczenia: < 90% r.h. (bez skraplania)
• Masa (z opakowaniem): ok. 1,64 kg

Zastosowanie

Czujnik QBE61.3-DP5 jest stosowany do pomiaru różnicy ciśnienia w:

• instalacjach grzewczych,
• instalacjach wentylacyjnych,
• instalacjach klimatyzacyjnych.

Można go używać z następującymi rodzajami czynników:

• gazy: neutralne lub lekko agresywne, bez oleju,
• ciecze: neutralne lub lekko agresywne, bez oleju, np. woda grzewcza lub chłodnicza z dodatkami lub bez (hydrazyna, glikol).

Czujnik może być podłączany do regulatorów, sterowników i systemów, które przyjmują sygnał pomiarowy 0...10 V DC z czujnika ciśnienia.

Funkcje i działanie

QBE61.3-DP5 wykorzystuje ceramiczny układ pomiarowy, który pozostaje w bezpośrednim kontakcie z mierzonym medium. Różnica ciśnienia pomiędzy króćcami „+” i „–” powoduje ugięcie elementu ceramicznego, a powstały sygnał jest elektronicznie przetwarzany na liniowy sygnał napięciowy 0...10 V DC.

• Sygnał wyjściowy jest proporcjonalny do pełnego zakresu pomiarowego 0...5 bar.
• Wyjście 0...10 V DC jest zabezpieczone przed zwarciem i zamienioną polaryzacją.
• Krótki czas odpowiedzi < 5 ms umożliwia szybki odczyt zmian ciśnienia.
• Wysoka odporność na przeciążenie (±20 bar jednostronnie) chroni czujnik przed uszkodzeniem w razie chwilowych skoków ciśnienia.

Budowa

Czujnik różnicy ciśnienia QBE61.3-DP5 składa się z:

• obudowy z tworzywa ABS z zdejmowaną pokrywą, w kolorze jasno-szarym (RAL 7035),
• obejmy mocującej ze stali nierdzewnej,
• dwóch przyłączy ciśnienia z gwintem zewnętrznym G½", wykonanych z mosiądzu,
• ceramicznego elementu pomiarowego zintegrowanego z płytką drukowaną z elektroniką przetwarzającą,
• paska z zaciskami podłączeniowymi (zaciski bezśrubowe WAGO),
• dławika kablowego Pg9 (doprowadzenie kabla z PA wzmocnionego włóknem szklanym, z uszczelką NBR),
• uszczelnień EPDM w części mającej kontakt z czynnikiem.

Elementy mające kontakt z medium wykonano z stali nierdzewnej 1.4305, ceramiki, miedzi i mosiądzu. Czujnik nie zawiera silikonu.

Podłączenie elektryczne

Podłączenia elektryczne realizowane są do zacisków bezśrubowych (WAGO), do przewodów o przekroju do 1,5 mm². Kabel wprowadzany jest przez dławik Pg9.

• G (+): napięcie zasilające 24 V AC lub 18...33 V DC
• U (wyjście): sygnał pomiarowy 0...10 V DC
• M (0): G0/G–, masa pomiarowa

• Czujnik i współpracujące z nim urządzenia muszą być podłączone do tego samego punktu odniesienia G0/G– (masa pomiarowa).
• Rezystancja obciążenia na wyjściu 0...10 V DC powinna wynosić > 10 kΩ.
• Zewnętrzne zabezpieczenie linii zasilającej: bezpiecznik zwłoczny maks. 10 A lub wyłącznik nadprądowy maks. 13 A o charakterystyce B, C, D wg EN 60898, ewentualnie zasilacz z ograniczeniem prądu do maks. 10 A.

Montaż i instalacja

• Pozycja montażu: dowolna.
• Dla czynników o temperaturze powyżej +85 °C (para) lub poniżej –15 °C pomiędzy rurociągiem a czujnikiem należy zamontować przewód montażowy.
• Przy stosowaniu do czynników ciekłych:
  • czujnik montować zawsze poniżej punktów pomiarowych ciśnienia,
  • montaż wykonywać na powierzchni niepodatnej na wibracje,
  • przed montażem opuścić (opróżnić) instalację.
• Przyłącze „+”: wyższe ciśnienie / mniejsza próżnia.
• Przyłącze „–”: niższe ciśnienie / większa próżnia.
• Różnica ciśnienia pomiędzy przyłączami nigdy nie może przekroczyć dopuszczalnego przeciążenia jednostronnego 20 bar.

Jeżeli wysokie ciśnienie statyczne występuje tylko po jednej stronie instalacji, może to doprowadzić do uszkodzenia czujnika. Aby temu zapobiec, zaleca się odpowiedni układ hydrauliczny z zastosowaniem zaworów izolujących po obu stronach pomiaru.

Czujnik QBE61.3-DP5 dostarczany jest bez przewodu montażowego, wraz z instrukcją montażu.

Warunki środowiskowe i eksploatacyjne

• Temperatura czynnika: –15...+85 °C (para tylko z przewodem montażowym)
• Temperatura otoczenia (praca): –15...+85 °C (czynnik), –15...+70 °C (elektronika, zaciski)
• Temperatura otoczenia (transport i składowanie): –40...+80 °C
• Dopuszczalna wilgotność otoczenia: < 90% r.h., bez skraplania
• Stopień ochrony: IP54 wg EN 60529
• Norma produktu: EN 61326-1 – wymagania ogólne dotyczące kompatybilności elektromagnetycznej (EMC)
• Zgodność środowiskowa: zgodnie z deklaracją środowiskową produktu CE1E1922 (w tym zgodność z RoHS, dane materiałowe i dotyczące utylizacji)

Utylizacja

• Urządzenie należy traktować jako zużyty sprzęt elektroniczny i utylizować zgodnie z odpowiednimi dyrektywami europejskimi.
• Czujnik nie może być wyrzucany z odpadami komunalnymi; należy korzystać z dedykowanych kanałów zbiórki i recyklingu.
• Podczas utylizacji należy przestrzegać wszystkich obowiązujących przepisów i regulacji.

Podsumowanie

Siemens QBE61.3-DP5 to kompaktowy, precyzyjny czujnik różnicy ciśnienia o zakresie 0...5 bar, przystosowany do pracy w instalacjach do PN40. Ceramiczny element pomiarowy, wysoka odporność na przeciążenia (±20 bar jednostronnie), szybki czas odpowiedzi, standardowy sygnał wyjściowy 0...10 V DC oraz stopień ochrony IP54 sprawiają, że jest to niezawodne rozwiązanie do dokładnego pomiaru różnicy ciśnienia w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych z neutralnymi lub lekko agresywnymi cieczami i gazami.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z normami UE).
• Nie wyrzucać z odpadami komunalnymi. Urządzenie należy utylizować jako zużyty sprzęt elektroniczny zgodnie z Dyrektywą 2012/19/UE oraz lokalnymi przepisami.
• Urządzenie jest przeznaczone do pomiaru różnicy ciśnienia wyłącznie neutralnych lub lekko agresywnych gazów oraz neutralnych lub lekko agresywnych cieczy, bez oleju, takich jak woda grzewcza lub chłodnicza z dodatkami lub bez.
• Urządzenie elektryczne niskonapięciowe, klasa bezpieczeństwa III. Zasilanie wyłącznie napięciem SELV 24 V AC ±15% 50/60 Hz lub 18...33 V DC, zgodnie z dokumentacją producenta.
• Podłączenie elektryczne należy wykonać zgodnie z dokumentacją producenta. Czujnik QBE61.3-DP5 i urządzenia, do których jest podłączony, muszą być dołączone do tego samego zacisku G0/G− (masa pomiarowa).
• Obwód zasilania należy zabezpieczyć zgodnie z dokumentacją: bezpiecznikiem zwłocznym maks. 10 A, wyłącznikiem nadprądowym maks. 13 A o charakterystyce B, C lub D wg EN 60898 albo zasilaczem z ograniczeniem prądu do maks. 10 A.
• Nie przekraczać dopuszczalnych parametrów ciśnienia dla modelu QBE61.3-DP5: zakres pomiarowy 0...5 bar, maksymalne przeciążenie jednostronne ±20 bar, ciśnienie nominalne PN40. Przekroczenie dopuszczalnych wartości może spowodować uszkodzenie czujnika.
• Jeżeli wysokie ciśnienie statyczne działa tylko na jedną stronę instalacji, należy zastosować odpowiedni układ zabezpieczający zgodnie z dokumentacją producenta, aby zapobiec uszkodzeniu czujnika.
• Przyłącza ciśnieniowe należy podłączać prawidłowo: „+” do wyższego ciśnienia / mniejszej próżni, „−” do niższego ciśnienia / większej próżni.
• Pozycja montażu jest dowolna, jednak przy pracy z cieczami czujnik należy montować zawsze poniżej punktów pomiarowych ciśnienia, na powierzchni nieulegającej wibracjom, oraz zawsze opróżniać instalację przed montażem.
• Dla czynników o temperaturze powyżej 85 °C (para) lub poniżej −15 °C pomiędzy rurociągiem a czujnikiem należy zamontować przewód montażowy przewidziany przez producenta.
• Urządzenie należy stosować wyłącznie w dopuszczalnych warunkach pracy: temperatura czynnika od −15 do +85 °C, temperatura otoczenia elektroniki i zacisków od −15 do +70 °C, wilgotność otoczenia poniżej 90% r.h. bez skraplania.
• Stopień ochrony obudowy IP54. Urządzenie należy montować w sposób zapewniający zachowanie wymaganej ochrony przed wpływem warunków otoczenia.
