AQB2005 Zestaw montażowy do czujników QBE2x03..

AQB2005 to oryginalny zestaw montażowy Siemens Symaro™ przeznaczony do montażu pośredniego czujników ciśnienia (seria QBE2x03). Stosuje się go w aplikacjach, w których temperatura czynnika jest niższa niż -15°C lub wyższa niż +125°C. Przy montażu pośrednim czujnik może pracować z zestawem AQB2005 w temperaturze otoczenia -15…+85°C oraz przy temperaturze czynnika -40…+180°C. Zestaw służy do podłączenia czujników do instalacji z gazem neutralnym lub do instalacji hydraulicznych za pomocą przyłączy gwintowanych G ½".

Najważniejsze cechy

• Producent: Siemens
• Linia: Symaro™
• Model: AQB2005
• Typ: zestaw montażowy do montażu pośredniego czujników ciśnienia
• Urządzenia współpracujące: czujniki ciśnienia QBE2x03
• Zastosowanie: montaż pośredni przy skrajnych temperaturach czynnika (poniżej -15°C lub powyżej +125°C)
• Podłączenie do instalacji: przyłącza gwintowane G ½" (instalacje z gazem neutralnym lub hydrauliczne)
• Warunki pracy przy montażu pośrednim: otoczenie -15…+85°C, czynnik -40…+180°C
• Ograniczenie: przy temperaturze > 120°C dopuszczalne ciśnienie ograniczone do 93 bar

Zastosowanie

Siemens AQB2005 jest przeznaczony do aplikacji, w których czujnik ciśnienia nie powinien być narażony bezpośrednio na temperaturę medium. Zestaw umożliwia montaż pośredni oraz podłączenie czujnika do instalacji poprzez gwintowane przyłącza G ½", w instalacjach z gazem neutralnym lub w układach hydraulicznych.

Budowa zestawu

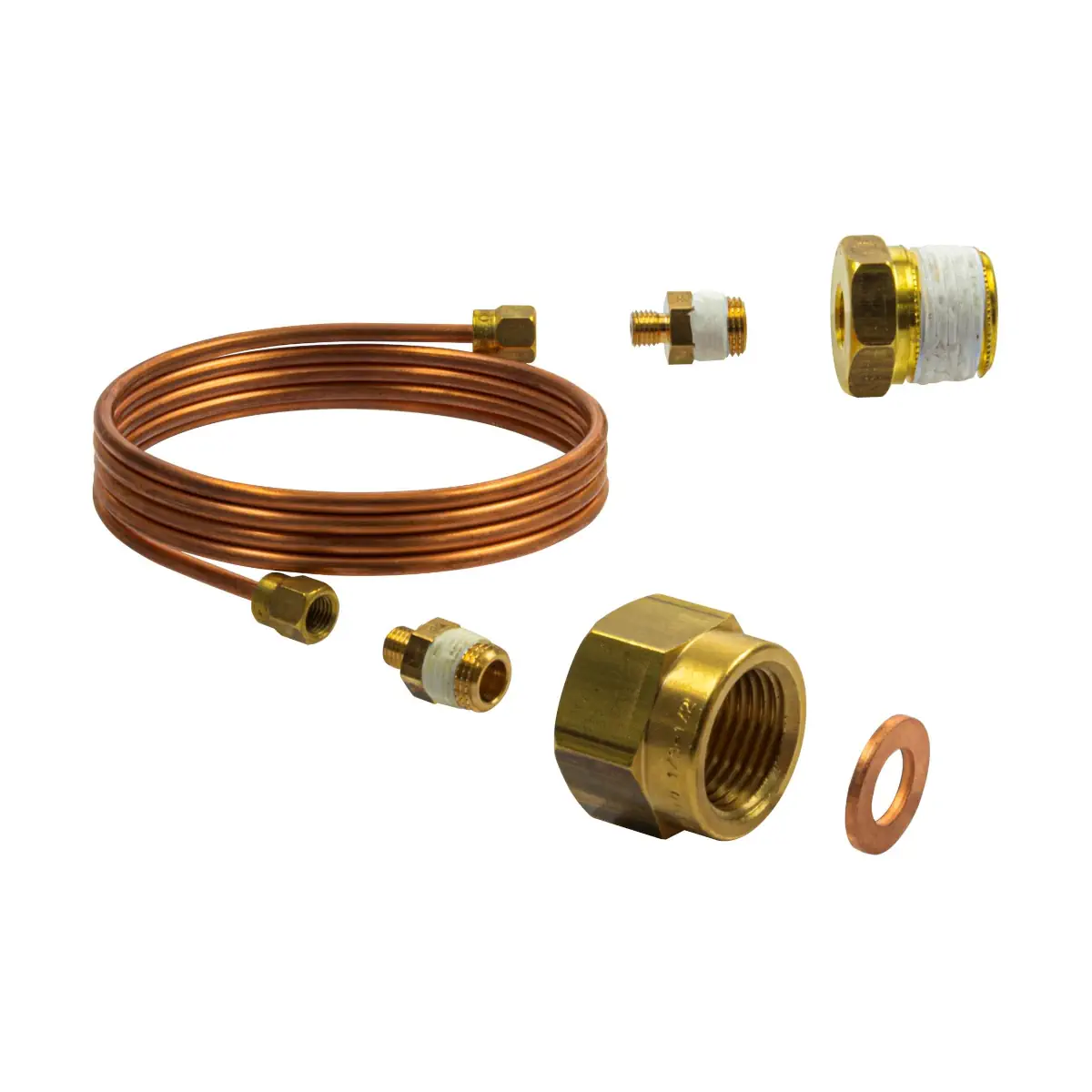

W skład zestawu montażowego AQB2005 wchodzą:

• Miedziana kapilara o długości 1 m z mosiężną nakrętką łączącą
• Mosiężny gwintowany adapter G ⅛" z uszczelnieniem PTFE
• Mosiężny gwintowany adapter G ⅛" / G ½" z uszczelnieniem PTFE
• Łącznik gwintowany G ½"
• Miedziana podkładka

Wskazówki montażowe

• Przy montażu pośrednim należy zapewnić, aby odprowadzanie ciepła z miedzianej kapilary nie było ograniczane przez inne źródła ciepła ani przez zablokowaną cyrkulację powietrza.
• Przy temperaturze czynnika > 120°C dopuszczalne ciśnienie jest ograniczone do 93 bar.
• Czujnik należy montować tak, aby nie dostawały się do niego skropliny.

Dane techniczne

• Zgodność EU (CE): CE1T1909xx
• Materiał: miedź, mosiądz, teflon
• Waga (z opakowaniem): 0,24 kg
• Dostawa: 1 zestaw (z instrukcją montażu)

Zamawianie

• Oznaczenie typu: AQB2005
• Nr magazynowy: S55720-S549

Podsumowanie

Siemens AQB2005 to praktyczny zestaw do montażu pośredniego czujników ciśnienia QBE2x03, stosowany wtedy, gdy temperatura medium wykracza poza zakres -15…+125°C. Dzięki kapilarze i złączom gwintowanym umożliwia bezpieczne podłączenie czujnika w instalacjach z gazem neutralnym lub w układach hydraulicznych, przy temperaturze czynnika nawet do +180°C.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z normami UE).
• Produkt przeznaczony wyłącznie do stosowania jako zestaw montażowy AQB2005 do czujników ciśnienia Siemens QBE2x03, zgodnie z dokumentacją producenta.
• Stosować wyłącznie do podłączenia czujników do instalacji z gazem neutralnym lub instalacji hydraulicznych za pomocą przyłączy gwintowanych G 1/2".
• Montaż wykonywać wyłącznie zgodnie z instrukcją montażu producenta. Nieprawidłowy montaż lub dobór elementów może spowodować nieprawidłową pracę układu pomiarowego.
• Zestaw montażowy należy stosować w przypadkach, gdy temperatura czynnika jest niższa niż -15 °C lub wyższa niż +125 °C, zgodnie z przeznaczeniem produktu.
• Przy montażu pośrednim należy zachować dopuszczalne warunki pracy: temperatura otoczenia od -15 °C do +85 °C oraz temperatura czynnika od -40 °C do +180 °C.
• Przy temperaturze czynnika powyżej +120 °C dopuszczalne ciśnienie jest ograniczone do 93 bar.
• Podczas montażu należy upewnić się, że odprowadzanie ciepła z miedzianej kapilary nie jest ograniczone przez inne źródła ciepła ani przez zablokowaną cyrkulację powietrza.
• Czujnik i zestaw montażowy należy montować w taki sposób, aby do czujnika nie dostawały się skropliny.
• Nie stosować produktu poza zakresem kompatybilności i warunkami pracy określonymi przez producenta.
• Po zakończeniu eksploatacji produkt należy utylizować odpowiednimi kanałami przewidzianymi do tego celu oraz zgodnie z lokalnymi przepisami.
