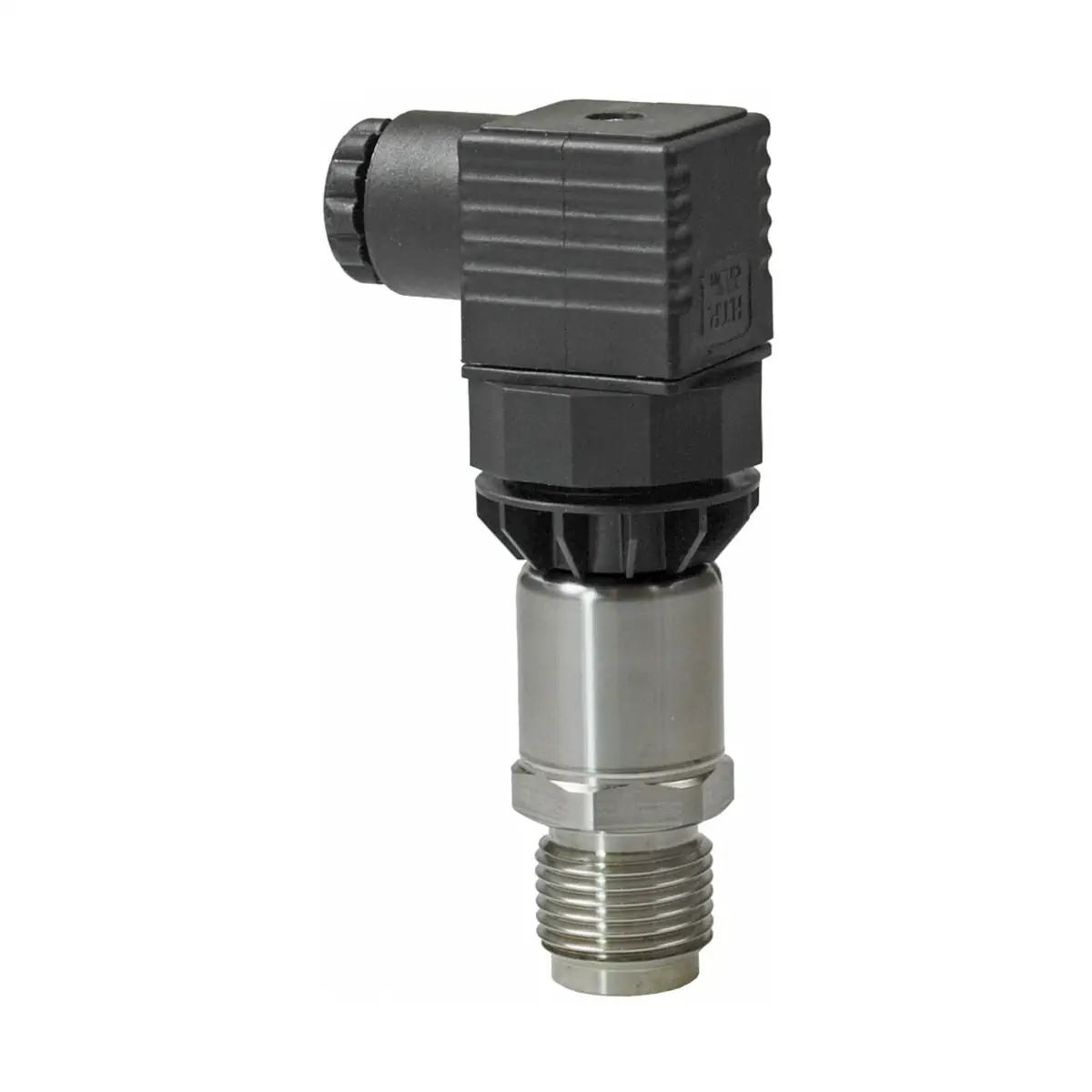

QBE2103-P6 Czujnik ciśnienia do cieczy i gazów, 0..6 bar, wyjście 4..20 mA, IP65 (zastępuje QBE2002-P5)

Siemens QBE2103-P6 to trwały i kompaktowy czujnik ciśnienia względnego do pomiaru 0…6 bar (0…600 kPa) w instalacjach HVAC – szczególnie w układach hydraulicznych i pneumatycznych – dla neutralnych i lekko agresywnych czynników ciekłych i gazowych (także do zastosowań z parą). Czujnik pracuje w pętli 2‑przewodowej z wyjściem 4…20 mA DC i zasilaniem 7…33 V DC, oferując wysoką precyzję pomiaru, stabilność temperaturową oraz bardzo dobrą odporność na przeciążenia.

Najważniejsze cechy

• Producent: Siemens
• Model: QBE2103-P6
• Numer magazynowy: S55720-S304
• Typ pomiaru: ciśnienie względne (różnica względem ciśnienia otoczenia)
• Zakres pomiarowy: 0…6 bar (0…600 kPa)
• Sygnał wyjściowy: 4…20 mA DC (2‑żyłowy)
• Zasilanie: 7…33 V DC
• Pobór prądu: < 23 mA
• Wysoka precyzja i stabilność temperaturowa oraz pomiar niezależny od zmian temperatury
• Wysoka odporność na przeciążenia: maks. ciśnienie dopuszczalne / ciśnienie przebicia 2,5 × górna wartość zakresu (dla 6 bar: 15 bar)
• Stopień ochrony obudowy: IP65
• Przyłącza: gwint zewnętrzny G½" oraz gwint wewnętrzny M5
• Bezobsługowy: brak możliwości zmian i nastaw

Zastosowanie

QBE2103-P6 przeznaczony jest do pomiaru ciśnienia względnego w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych – w szczególności w układach hydraulicznych i pneumatycznych – z czynnikami ciekłymi lub gazowymi (także do zastosowań z parą).

Zasada działania

Układ pomiarowy czujnika działa na zasadzie piezo‑rezystancyjnej. Membrana (wykonana w cienkowarstwowej technologii hybrydowej) mierzy ciśnienie przez bezpośredni kontakt z czynnikiem, a wynik pomiaru jest przekształcany elektronicznie na liniowy sygnał wyjściowy 4…20 mA DC.

Podłączenie elektryczne

• Złącze: DIN EN 175301-803-A
• Wyjście / zaciski (QBE2103):
  • I (−), zacisk 2: sygnał wyjściowy 4…20 mA DC
  • G (+), zacisk 1: napięcie zasilające 7…33 V DC
• Średnica kabla: 6…8 mm
• Zabezpieczenie: zabezpieczenie przed zwarciem i zamienioną polaryzacją (dowolne połączenie)

Wskazówki montażowe

• Po montażu należy upewnić się, że połączenie jest szczelne.
• Aby uniknąć wyciekania czynnika podczas próbnych pomiarów, zaleca się montaż odpowiedniego łącznika kontrolnego oraz urządzenia odcinającego.
• Pomiar ciśnienia cieczy: miejsce zamocowania powinno znajdować się z boku, u dołu rurociągu; nie montować na górze (wpływ powietrza na pomiar) ani na dole (zabrudzenie). Instalację należy oczyścić.
• Pomiar ciśnienia gazów skraplających: miejsce zamocowania powinno znajdować się na górze, aby do czujnika nie dostały się skropliny.
• Należy zastosować środki zapobiegawcze przed nagłymi skokami ciśnienia (uderzenia ciśnienia mogą uszkodzić membranę czujnika).
• Pozycja montażu: dowolna.

Dane techniczne

• Zakres ciśnienia: 0…6 bar (0…600 kPa)
• Wyjście: 4…20 mA DC (2‑żyłowe)
• Zasilanie: 7…33 V DC
• Pobór prądu: < 23 mA
• Dokładność pomiaru: ±0,3% FS (typowo); maks. 0,5% FS (wliczając punkt zerowy, wartość krańcową, liniowość, histerezę, powtarzalność)
• Rozdzielczość: 0,1% FS
• Odpowiedź temperaturowa: < ±0,2% FS / 10°C (−15…85°C)
• Stabilność długoterminowa: < ±0,25% FS
• Odpowiedź dynamiczna: czas odpowiedzi < 2 ms (typowo 1 ms); zmiana obciążenia < 100 Hz
• Maks. ciśnienie dopuszczalne / ciśnienie przebicia: 2,5 × górna wartość zakresu (dla 6 bar: 15 bar)
• Czynniki: obojętne i lekko korozyjne ciecze i gazy (także do czynników mających kontakt z olejem)
• Temperatura czynnika: −15…+125°C
• Temperatura otoczenia (praca): −30…+85°C
• Temperatura składowania: −50…+100°C
• Stopień ochrony: IP65
• Klasa bezpieczeństwa: III wg EN 60730-1
• Przyłącze ciśnieniowe: gwint zewnętrzny G½", gwint wewnętrzny M5
• Materiały (kontakt z czynnikiem): przyłącze ciśnienia stal nierdzewna 1.4404 / AISI 316L; element pomiarowy: membrana ceramiczna Al₂O₃ (96%); uszczelnienie: FPM
• Waga (z opakowaniem): 0,171 kg

Wyposażenie dodatkowe (opcjonalne)

• AQB2004 (S55720-S318) – uchwyt mocujący do montażu pośredniego
• AQB2001 (S55720-S116) – zestaw montażowy do montażu pośredniego z przewodem miedzianym 1 m (przyłącza ciśnieniowe z gwintem zewnętrznym G⅛" lub G½")

Podsumowanie

Siemens QBE2103-P6 to precyzyjny czujnik 0…6 bar z wyjściem 4…20 mA i zasilaniem 7…33 V DC, zaprojektowany do niezawodnego pomiaru ciśnienia względnego w instalacjach HVAC dla cieczy i gazów. Stopień ochrony IP65, odporność na przeciążenia oraz solidne przyłącze G½" sprawiają, że jest to praktyczne rozwiązanie do wymagających aplikacji terenowych.
