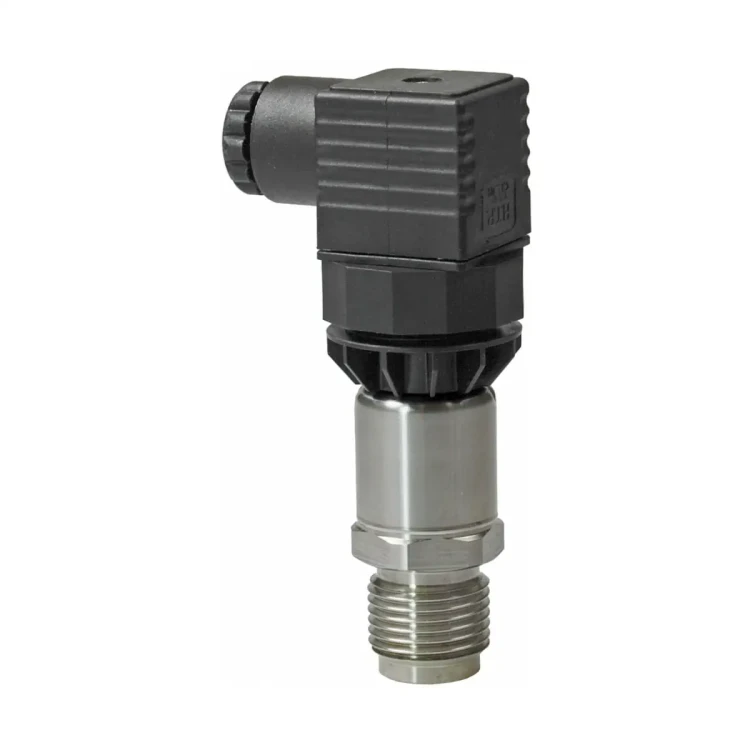

QBE2103-P1 Czujnik ciśnienia do cieczy i gazów, 0..1 bar, wyjście 4..20 mA, IP65

QBE2103-P1 to kompaktowy czujnik ciśnienia względnego firmy Siemens, przeznaczony do pomiaru ciśnienia w instalacjach HVAC, szczególnie w układach hydraulicznych i pneumatycznych z neutralnymi i lekko agresywnymi cieczami oraz gazami. Model ten pracuje w zakresie 0…1 bar (0…100 kPa) i generuje liniowy sygnał wyjściowy 4…20 mA DC (wykonanie 2‑przewodowe) przy zasilaniu 7…33 V DC. Dzięki wysokiej dokładności, stabilności temperaturowej i obudowie IP65 sprawdza się w zastosowaniach, gdzie liczy się pewny pomiar i trwała konstrukcja.

Najważniejsze cechy

• Producent: Siemens
• Model: QBE2103-P1
• Nr magazynowy: S55720-S300
• Typ: czujnik ciśnienia względnego (różnica względem ciśnienia otoczenia)
• Zakres pomiarowy: 0…1 bar / 0…100 kPa
• Sygnał wyjściowy: 4…20 mA DC (2‑żyłowy)
• Zasilanie: 7…33 V DC (SELV/PELV)
• Wysoka precyzja pomiaru i stabilność długoterminowa (bezobsługowa praca)
• Pomiar niezależny od zmian temperatury i wysoka stabilność temperaturowa
• Wysoka odporność na przeciążenia
• Stopień ochrony: IP65
• Przyłącze ciśnienia: gwint zewnętrzny G½", gwint wewnętrzny M5
• Przyłącze elektryczne: złącze DIN EN 175301-803-A (wtyczka zamocowana)

Zastosowanie

QBE2103-P1 jest przeznaczony do pomiaru ciśnienia względnego w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych, w szczególności w układach hydraulicznych oraz pneumatycznych, z czynnikami ciekłymi lub gazowymi (również zastosowania do pary).

Czujnik jest przystosowany do pracy z obojętnymi i lekko korozyjnymi cieczami i gazami (także do czynników mających kontakt z olejem) w temperaturze czynnika -15…+125°C.

Zasada działania

Układ pomiarowy czujnika działa na zasadzie piezo‑rezystancyjnej. Membrana ceramiczna mierzy ciśnienie poprzez bezpośredni kontakt z czynnikiem, a wynik pomiaru jest przetwarzany elektronicznie na liniowy sygnał wyjściowy 4…20 mA DC.

• Brak możliwości zmian i nastaw (czujnik jest fabrycznie skonfigurowany).

Podłączenie elektryczne (4…20 mA)

• Wykonanie: 2‑przewodowe
• Wtyczka: DIN EN 175301-803-A
• Średnica kabla: 6…8 mm
• Zabezpieczenie przed zwarciem i zamienioną polaryzacją: dowolne połączenie

Przypisanie zacisków

• G (+), zacisk 1: napięcie zasilające 7…33 V DC
• I (−), zacisk 2: sygnał wyjściowy 4…20 mA DC

Dane techniczne

• Napięcie zasilające: 7…33 V DC
• Pobór prądu: < 23 mA, < 0,7 VA
• Sygnał wyjściowy: 4…20 mA DC
• Zakres pomiarowy: 0…1 bar (0…100 kPa)
• Dokładność pomiaru (charakterystyka): ±0,3% FS (typowo)
• Rozdzielczość: 0,1% FS
• Odpowiedź temperaturowa: < ±0,2% FS / 10°C (dla -15…85°C)
• Stabilność długoterminowa: < ±0,25% FS
• Odpowiedź dynamiczna: czas odpowiedzi < 2 ms (typowo 1 ms); zmiana obciążenia < 100 Hz
• Maksymalne ciśnienie dopuszczalne / ciśnienie przebicia: 3 × górna wartość zakresu pomiarowego
• Dopuszczalna temperatura czynnika: -15…+125°C
• Temperatura otoczenia (praca): -30…+85°C
• Temperatura składowania: -50…+100°C
• Wilgotność: niewrażliwe na kondensację
• Stopień ochrony obudowy: IP65
• Klasa bezpieczeństwa: III wg EN 60730-1
• Pozycja montażu: dowolna
• Waga (z opakowaniem): 0,171 kg

Montaż – wskazówki praktyczne

• Po zamontowaniu czujnika należy upewnić się, że połączenie jest szczelne.
• Aby uniknąć wyciekania czynnika podczas próbnych pomiarów, zaleca się montaż łącznika kontrolnego oraz urządzenia odcinającego.
• Pomiar ciśnienia cieczy: miejsce zamocowania powinno znajdować się z boku, u dołu rurociągu; nie montować na górze (wpływ powietrza) ani na dole (zabrudzenie). Instalację należy oczyścić.
• Pomiar ciśnienia gazów skraplających: miejsce zamocowania powinno znajdować się na górze, aby do czujnika nie dostały się skropliny.
• Należy zastosować środki zapobiegające nagłym skokom ciśnienia (uderzenia ciśnienia mogą uszkodzić membranę).

Materiały

• Przyłącze ciśnienia: stal nierdzewna 1.4404 / AISI 316L
• Element pomiarowy (kontakt z czynnikiem): membrana ceramiczna Al₂O₃ (96%)
• Uszczelnienie: kauczuk fluorowy FPM
• Obudowa wtyczki: poliarylamid 50% GF V0

Wyposażenie dodatkowe (opcjonalne)

• AQB2004 (S55720-S318): uchwyt mocujący do montażu pośredniego
• AQB2001 (S55720-S116): zestaw montażowy do montażu pośredniego z przewodem miedzianym 1 m (przyłącza ciśnieniowe z gwintem zewnętrznym G⅛" lub G½")

Podsumowanie

Siemens QBE2103-P1 to precyzyjny i trwały czujnik do pomiaru ciśnienia względnego 0…1 bar z wyjściem 4…20 mA i zasilaniem 7…33 V DC. Wysoka stabilność pomiaru, odporność na przeciążenia, szczelna obudowa IP65 oraz standardowe przyłącza (G½" i M5) czynią go pewnym wyborem do automatyki instalacji HVAC oraz układów hydraulicznych i pneumatycznych.
