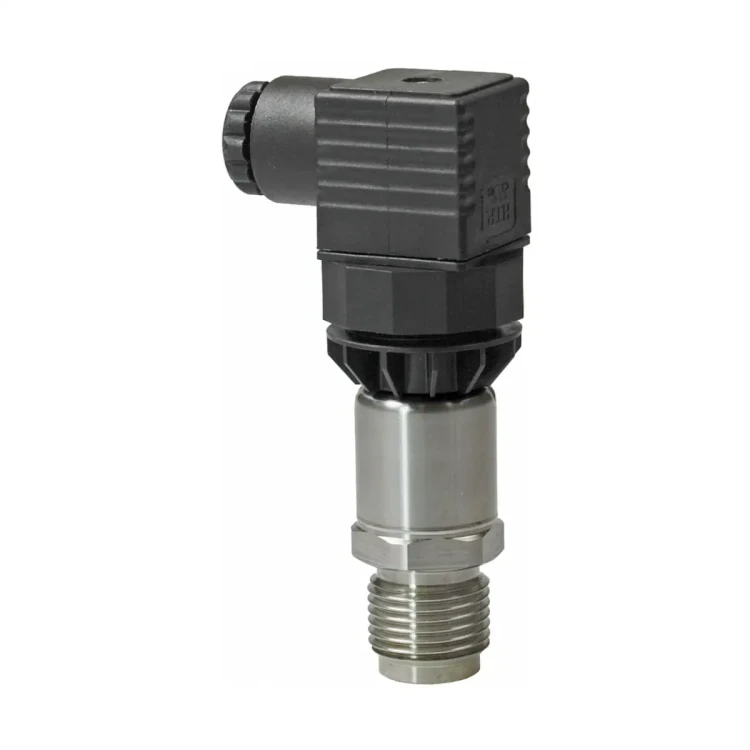

QBE2103-P10 Czujnik ciśnienia do cieczy i gazów, 0..10 bar, wyjście 4..20 mA, IP65(zastępuje QBE2002-P10)

QBE2103-P10 to trwały i kompaktowy czujnik ciśnienia względnego firmy Siemens, przeznaczony do pomiaru ciśnienia w instalacjach HVAC – szczególnie w układach hydraulicznych i pneumatycznych – dla neutralnych i lekko agresywnych cieczy oraz gazów (także do zastosowań do pary). Czujnik pracuje w zakresie 0…10 bar (0…1,0 MPa) i generuje standardowy sygnał 4…20 mA DC, zapewniając wysoką precyzję pomiaru, stabilność temperaturową oraz dużą odporność na przeciążenia.

Najważniejsze cechy

• Producent: Siemens
• Model: QBE2103-P10
• Numer magazynowy: S55720-S305
• Typ: czujnik ciśnienia względnego (różnica względem ciśnienia otoczenia)
• Zakres pomiarowy: 0…10 bar (0…1,0 MPa)
• Sygnał wyjściowy: 4…20 mA DC (2-przewodowy)
• Zasilanie: 7…33 V DC (SELV/PELV)
• Stopień ochrony obudowy: IP65
• Bezobsługowy: brak możliwości nastaw i regulacji; wysoka stabilność długoterminowa
• Pomiar niezależny od zmian temperatury i wysoka stabilność temperaturowa
• Wysoka odporność na przeciążenia

Zastosowanie

Siemens QBE2103-P10 przeznaczony jest do pomiaru ciśnienia względnego w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych, szczególnie w układach hydraulicznych i pneumatycznych, z czynnikami ciekłymi lub gazowymi (także do zastosowań do pary).

Działanie

Układ pomiarowy działa na zasadzie piezo-rezystancyjnej. Pomiar realizowany jest przez bezpośredni kontakt czynnika z membraną, a wynik przetwarzany jest elektronicznie na liniowy sygnał wyjściowy 4…20 mA DC.

Budowa i przyłącza

• Złącze elektryczne: DIN EN 175301-803-A (wtyczka zamocowana)
• Przyłącze ciśnienia: gwint zewnętrzny G½"
• Uwaga (gwint M5): model QBE2103-P10 nie posiada gwintu wewnętrznego M5
• Materiały (kontakt z czynnikiem): stal nierdzewna 1.4404 / AISI 316L; uszczelnienie FPM

Podłączenie elektryczne (4…20 mA, 2-przewodowe)

• Zacisk 1 (G +): zasilanie 7…33 V DC
• Zacisk 2 (I −): sygnał wyjściowy 4…20 mA DC

Dane techniczne

• Zasilanie: 7…33 V DC
• Pobór prądu: < 23 mA, < 0,7 VA
• Sygnał wyjściowy: 4…20 mA DC (2-żyłowy)
• Odporność izolacji: 500 V
• Zabezpieczenie przed zwarciem i zamienioną polaryzacją: dowolne połączenie
• Dokładność pomiaru (charakterystyka): ±0,3% FS (typowo)
• Rozdzielczość: 0,1% FS
• Odpowiedź temperaturowa: < ±0,2% FS / 10°C (−15…85°C)
• Stabilność długoterminowa: < ±0,25% FS
• Czas odpowiedzi: < 2 ms (typowo 1 ms)
• Maksymalne ciśnienie dopuszczalne / ciśnienie przebicia: 2,5 × górna wartość zakresu pomiarowego
• Czynnik: obojętne i lekko korozyjne ciecze i gazy (także do czynników mających kontakt z olejem)
• Temperatura czynnika: −15…+125°C
• Temperatura otoczenia (praca): −30…+85°C
• Temperatura (składowanie): −50…+100°C
• Wilgotność: niewrażliwe na kondensację
• Stopień ochrony: IP65
• Klasa bezpieczeństwa: III wg EN 60730-1
• Połączenia elektryczne: wtyczka DIN EN 175301-803-A, średnica kabla 6…8 mm
• Masa (z opakowaniem): 0,171 kg

Wskazówki montażowe

• Po zamontowaniu należy upewnić się, że połączenie jest szczelne.
• Aby uniknąć wyciekania czynnika podczas próbnych pomiarów, zaleca się zastosowanie łącznika kontrolnego oraz urządzenia odcinającego.
• Pomiar ciśnienia cieczy: miejsce zamocowania powinno znajdować się z boku, u dołu rurociągu; nie montować na górze (wpływ powietrza) ani na dole (zabrudzenie). Instalację należy oczyścić.
• Pomiar ciśnienia gazów skraplających: miejsce zamocowania powinno znajdować się na górze, aby do czujnika nie dostały się skropliny.
• Należy zapewnić środki zapobiegawcze przed nagłymi skokami ciśnienia, ponieważ mogą uszkodzić membranę.

Podsumowanie

Siemens QBE2103-P10 to precyzyjny czujnik do pomiaru ciśnienia względnego 0…10 bar z wyjściem 4…20 mA i zasilaniem 7…33 V DC. Dzięki klasie szczelności IP65, odporności na przeciążenia oraz stabilności temperaturowej sprawdza się w wymagających aplikacjach HVAC i automatyki instalacyjnej dla cieczy i gazów o neutralnym lub lekko agresywnym charakterze.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z wymaganiami UE).
• Nie wyrzucać z odpadami komunalnymi. Urządzenie należy utylizować jako zużyty sprzęt elektroniczny zgodnie z odpowiednią Dyrektywą Europejską oraz lokalnymi przepisami.
• Czujnik ciśnienia QBE2103-P10 jest przeznaczony do pomiaru ciśnienia względnego neutralnych i lekko korozyjnych cieczy i gazów, także czynników mających kontakt z olejem. Nie stosować do mediów innych niż dopuszczone przez producenta.
• Urządzenie jest zasilane niskim napięciem bezpiecznym SELV/PELV. Dla modelu QBE2103-P10 należy stosować wyłącznie zasilanie 7...33 V DC oraz podłączenie zgodne ze schematem producenta.
• Sygnał wyjściowy modelu QBE2103-P10 wynosi 4...20 mA DC (układ 2-przewodowy). Nieprawidłowe podłączenie może spowodować nieprawidłowe działanie urządzenia lub instalacji.
• Stosować zewnętrzne zabezpieczenie linii zasilającej: bezpiecznik zwłoczny maks. 10 A lub wyłącznik nadprądowy maks. 13 A o charakterystyce B, C, D wg EN 60898, albo zasilacz z ograniczeniem prądu do maks. 10 A.
• Po zamontowaniu czujnika należy sprawdzić szczelność połączenia. Aby uniknąć wyciekania czynnika podczas próbnych pomiarów, zaleca się zastosowanie odpowiedniego łącznika kontrolnego oraz urządzenia odcinającego.
• Przy pomiarze ciśnienia cieczy miejsce montażu powinno znajdować się z boku, u dołu rurociągu. Nie montować czujnika na górze rurociągu ani na dole. Przed montażem instalację należy oczyścić.
• Przy pomiarze ciśnienia gazów skraplających miejsce montażu powinno znajdować się na górze, aby do czujnika nie dostały się skropliny.
• Należy zapewnić odpowiednie środki zapobiegawcze przed nagłymi skokami ciśnienia w instalacji. Uderzenia ciśnienia mogą uszkodzić membranę czujnika.
• Dla modelu QBE2103-P10 maksymalne dopuszczalne ciśnienie wynosi 2,5 x górna wartość zakresu pomiarowego. Nie przekraczać dopuszczalnych parametrów pracy.
• Dopuszczalna temperatura czynnika wynosi od -15 do +125 °C. Dopuszczalna temperatura otoczenia podczas pracy wynosi od -30 do +85 °C. Przechowywać w temperaturze od -50 do +100 °C.
• Urządzenie ma stopień ochrony IP65. Podłączenie elektryczne należy wykonać z użyciem odpowiedniego przewodu o średnicy 6...8 mm oraz złącza DIN EN 175301-803-A, zgodnie z dokumentacją producenta.
• Model QBE2103-P10 nie posiada gwintu wewnętrznego M5. Nie stosować z nim akcesoriów AQB2001 i AQB2004 przewidzianych dla wersji z gwintem M5.
• Urządzenie jest bezobsługowe. Żadne zmiany ani nastawy nie są możliwe; nie należy ingerować w konstrukcję produktu.
