AQB2004 Obejma mocująca do czujników QBE2x03.. i QBE2x04..

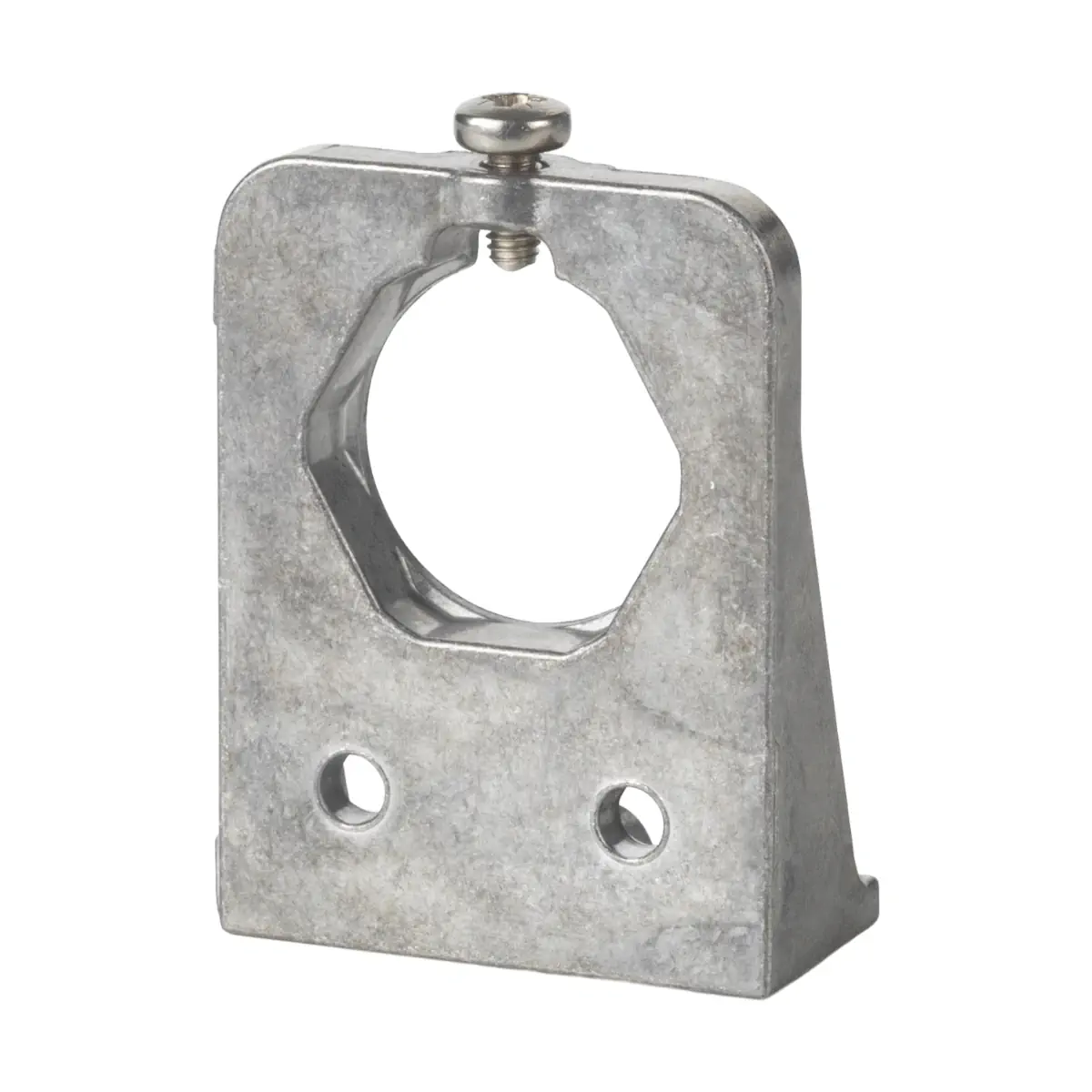

AQB2004 to obejma mocująca Siemens (Symaro™), przeznaczona do mocowania czujników ciśnienia podczas montażu pośredniego. Stosuje się ją w aplikacjach, w których temperatura czynnika jest niższa niż -15°C lub wyższa niż +125°C.

Najważniejsze cechy

• Producent: Siemens
• Model: AQB2004
• Typ: obejma mocująca (akcesorium montażowe)
• Zastosowanie: mocowanie czujników ciśnienia przy montażu pośrednim
• Kompatybilność: czujniki ciśnienia QBE2x03 i QBE2x04
• Materiał: aluminium
• Zgodność EU (CE): CE1T1909xx
• Waga (z opakowaniem): 30 g

Zastosowanie

Obejma AQB2004 służy do stabilnego zamocowania czujnika ciśnienia w przypadku montażu pośredniego, zalecanego szczególnie wtedy, gdy temperatura czynnika wykracza poza zakres -15…+125°C.

Urządzenia współpracujące

• QBE2x03
• QBE2x04

Zakres dostawy

• 1 zestaw – obejma mocująca AQB2004
• Śruby: M4x8
• Instrukcja montażu (w komplecie)

Dane zamówieniowe

• Oznaczenie typu: AQB2004
• Nr magazynowy: S55720-S318
• Opis: Obejma mocująca

Wymiary

• Szerokość (wg rysunku): 40 mm
• Wysokość (wg rysunku): 20 mm
• Długość / wysięg (wg rysunku): 53 mm
• Rozstaw (wg rysunku): 20 mm
• Otwór (wg rysunku): 4,3 mm
• Śruba: M4x8

Podsumowanie

Siemens AQB2004 to aluminiowa obejma mocująca do czujników ciśnienia QBE2x03 i QBE2x04, przeznaczona do zastosowań z montażem pośrednim – szczególnie tam, gdzie temperatura czynnika spada poniżej -15°C lub przekracza +125°C.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z normami UE).
• Produkt jest przeznaczony wyłącznie do stosowania z czujnikami ciśnienia Siemens QBE2x03 i QBE2x04 przy montażu pośrednim.
• Montaż wykonywać wyłącznie zgodnie z instrukcją montażu producenta A6V10448569 oraz dokumentacją współpracującego czujnika.
• Produkt stosować w przypadkach, gdy temperatura czynnika jest niższa niż -15 °C lub wyższa niż +125 °C, zgodnie z przeznaczeniem montażu pośredniego.
• Przy montażu pośrednim należy zapewnić, aby czujnik pracował w dopuszczalnych warunkach temperatury otoczenia i temperatury czynnika określonych przez producenta dla kompletnego układu.
• Czujnik z zamontowaną obejmą należy instalować tak, aby do czujnika nie dostawały się skropliny.
• Przy temperaturze czynnika powyżej 120 °C dopuszczalne ciśnienie układu jest ograniczone do 93 bar.
• Nie stosować produktu poza wskazanym zastosowaniem ani z niekompatybilnymi urządzeniami.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować odpowiednimi kanałami przewidzianymi do tego celu, zgodnie z lokalnymi przepisami.
