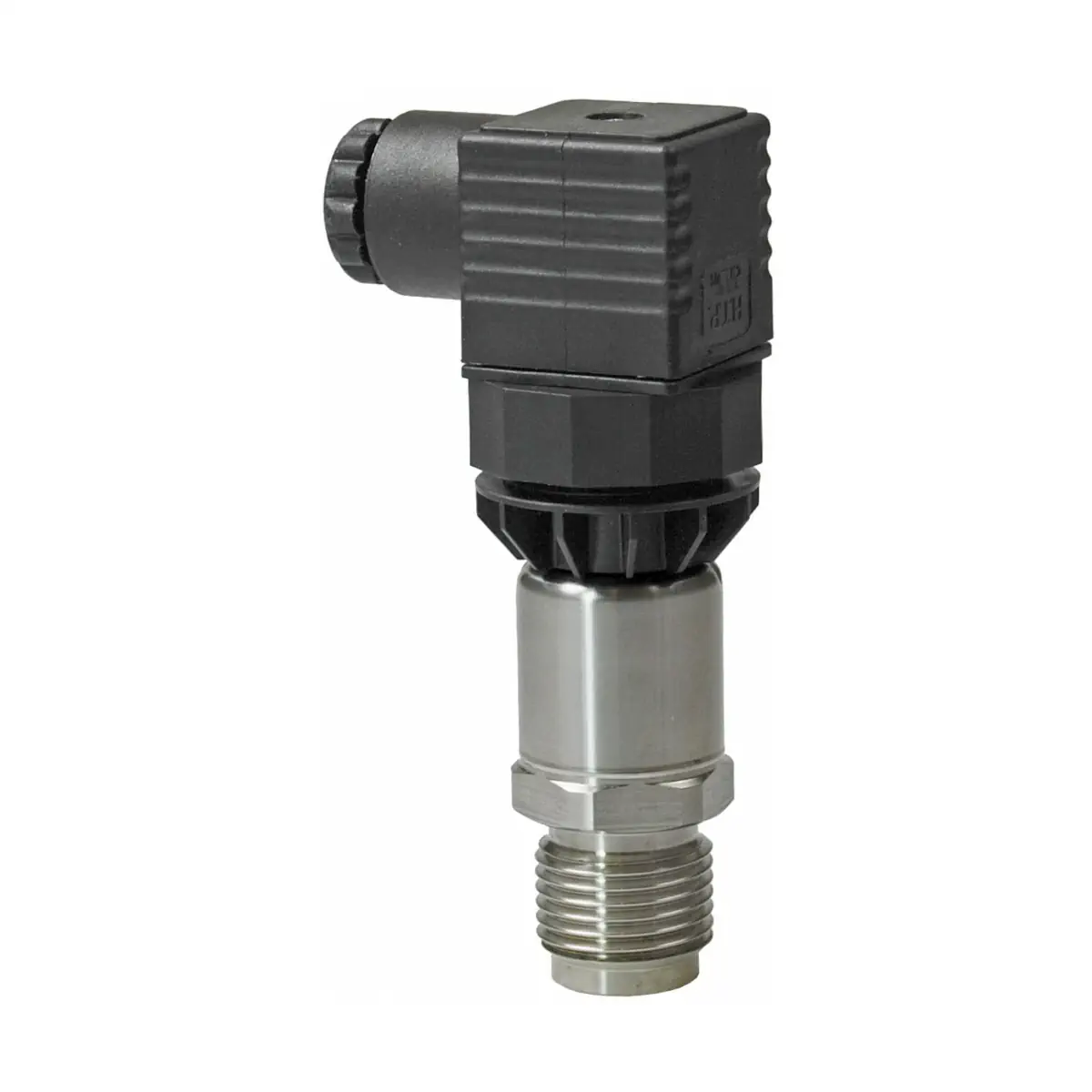

QBE2103-P4 Czujnik ciśnienia do cieczy i gazów, 0..4 bar, wyjście 4..20 mA, IP65 (zastępuje QBE2002-P4)

QBE2103-P4 to trwały i kompaktowy czujnik ciśnienia względnego Siemens do pomiaru ciśnienia 0...4 bar (0...400 kPa) w instalacjach HVAC, szczególnie w układach hydraulicznych i pneumatycznych z neutralnymi i lekko agresywnymi czynnikami ciekłymi lub gazowymi (także w zastosowaniach do pary). Wersja QBE2103 pracuje jako 2-przewodowy przetwornik z wyjściem 4...20 mA DC i zasilaniem 7...33 V DC, zapewniając pomiar niezależny od zmian temperatury oraz wysoką stabilność długoterminową.

Najważniejsze cechy

• Producent: Siemens
• Model: QBE2103-P4
• Numer magazynowy: S55720-S303
• Typ: czujnik ciśnienia do cieczy i gazów (ciśnienie względne)
• Zakres pomiarowy: 0...4 bar / 0...400 kPa
• Sygnał wyjściowy: 4...20 mA DC
• Zasilanie: 7...33 V DC (SELV, PELV)
• Wysoka precyzja pomiaru: typowo ±0,3% FS (maks. 0,5% FS)
• Pomiar niezależny od temperatury: wysoka stabilność temperaturowa
• Wysoka odporność na przeciążenia
• Stopień ochrony obudowy: IP65
• Przyłącza: gwint zewnętrzny G½", gwint wewnętrzny M5
• Złącze elektryczne: DIN EN 175301-803-A

Zastosowanie

QBE2103-P4 przeznaczony jest do pomiaru ciśnienia względnego (różnicy względem ciśnienia otoczenia) w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych, szczególnie w układach hydraulicznych i pneumatycznych, z czynnikami ciekłymi lub gazowymi (zastosowania do pary).

Działanie

Układ pomiarowy działa na zasadzie piezo-rezystancyjnej. Membrana dokonuje pomiaru ciśnienia przez bezpośredni kontakt z czynnikiem, a wynik jest przekształcany elektronicznie na liniowy sygnał wyjściowy 4...20 mA DC. Czujnik jest bezobsługowy – nie przewidziano żadnych zmian ani nastaw.

Podłączenie elektryczne

• Wtyczka: DIN EN 175301-803-A
• Okablowanie: 2-żyłowe
• Średnica kabla: 6...8 mm
• Oznaczenia zacisków:
  • I (−), zacisk 2: sygnał wyjściowy 4...20 mA DC
  • G (+), zacisk 1: napięcie zasilające 7...33 V DC
• Odporność izolacji: 500 V
• Zabezpieczenie przed zwarciem i zamienioną polaryzacją: dowolne połączenie
• Zewnętrzne zabezpieczenie linii zasilającej: bezpiecznik zwłoczny maks. 10 A lub wyłącznik nadprądowy maks. 13 A (char. B, C, D wg EN 60898) lub zasilacz z ograniczeniem prądu do maks. 10 A

Dane techniczne (QBE2103-P4)

• Zakres pomiarowy: 0...4 bar (0...400 kPa), ciśnienie względne
• Sygnał wyjściowy: 4...20 mA DC
• Napięcie zasilające: 7...33 V DC (SELV, PELV)
• Pobór prądu: <23 mA, <0,7 VA
• Dokładność (charakterystyka): typowo ±0,3% FS; maks. 0,5% FS (wliczając punkt zerowy, wartość krańcową, liniowość, histerezę i powtarzalność)
• Rozdzielczość: 0,1% FS
• Odpowiedź temperaturowa: <±0,2% FS / 10°C (−15...85°C)
• Stabilność długoterminowa: <±0,25% FS (wg IEC EN 60770-1)
• Odpowiedź dynamiczna: czas odpowiedzi <2 ms (typowo 1 ms); zmiana obciążenia <100 Hz
• Maksymalne ciśnienie dopuszczalne / ciśnienie przebicia: 3 × górna wartość zakresu pomiarowego
• Dopuszczalne czynniki: obojętne i lekko korozyjne ciecze i gazy (także do czynników mających kontakt z olejem)
• Temperatura czynnika: −15...+125°C
• Pozycja montażu: dowolna
• Stopień ochrony: IP65 (wg EN 60529)
• Klasa bezpieczeństwa: III (wg EN 60730-1)
• Temperatura otoczenia (praca): −30...+85°C
• Temperatura (składowanie): −50...+100°C
• Wilgotność: niewrażliwe na kondensację
• Przyłącze ciśnienia: gwint zewnętrzny G½", gwint wewnętrzny M5
• Waga (z opakowaniem): 0,171 kg

Materiały

• Przyłącze ciśnienia (także kontakt z czynnikiem): stal nierdzewna 1.4404 / AISI 316L
• Element pomiarowy: membrana ceramiczna Al₂O₃ (96%)
• Uszczelnienie: kauczuk fluorowy FPM
• Obudowa wtyczki: poliarylamid 50% GF VO

Wskazówki montażowe

• Po zamontowaniu upewnić się, że połączenie jest szczelne.
• Aby uniknąć wyciekania czynnika podczas próbnych pomiarów, zaleca się montaż łącznika kontrolnego oraz urządzenia odcinającego.
• Pomiar ciśnienia cieczy: miejsce zamocowania powinno znajdować się z boku, u dołu rurociągu. Nie montować na górze (wpływ powietrza) ani na dole (zabrudzenie). Instalację należy oczyścić.
• Pomiar ciśnienia gazów skraplających: miejsce zamocowania powinno znajdować się na górze, aby do czujnika nie dostały się skropliny.
• Należy zapewnić środki zapobiegawcze przed nagłymi skokami ciśnienia w instalacji – uderzenia ciśnienia mogą uszkodzić membranę czujnika.

Wyposażenie dodatkowe (opcjonalne)

• AQB2004 (S55720-S318) – uchwyt mocujący (do montażu pośredniego)
• AQB2001 (S55720-S116) – zestaw montażowy do montażu pośredniego z przewodem miedzianym 1 m (przyłącza ciśnieniowe z gwintem zewnętrznym G⅛" lub G½")

Podsumowanie

Siemens QBE2103-P4 to precyzyjny czujnik ciśnienia względnego 0...4 bar z wyjściem 4...20 mA i zasilaniem 7...33 V DC, przeznaczony do cieczy i gazów w aplikacjach HVAC. Dzięki odporności na przeciążenia, kompaktowej konstrukcji oraz szczelnej obudowie IP65 sprawdza się w wymagających warunkach instalacyjnych i zapewnia stabilny pomiar w długim okresie eksploatacji.
