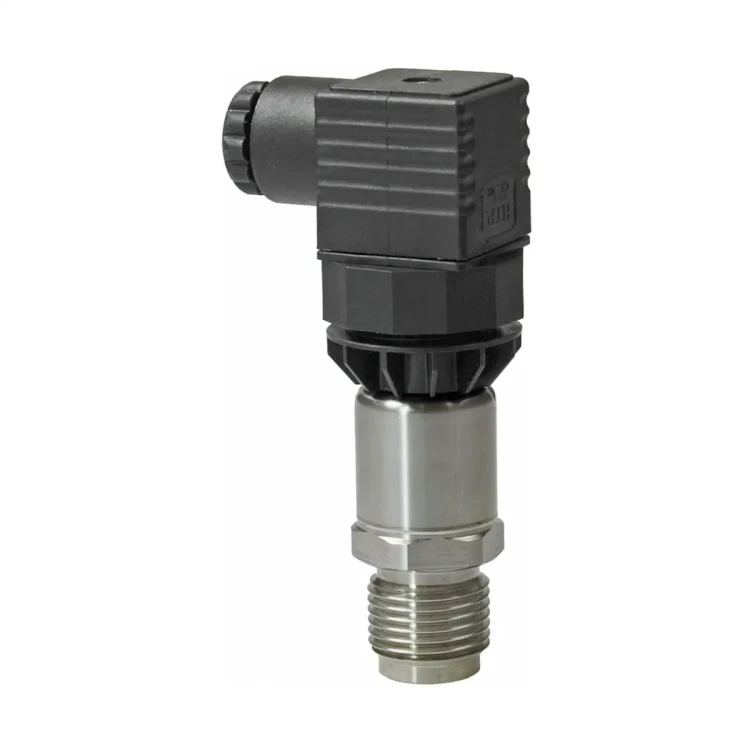

QBE2103-P40 Czujnik ciśnienia do cieczy i gazów, 0..40 bar, wyjście 4..20 mA, IP65

QBE2103-P40 to czujnik ciśnienia firmy Siemens przeznaczony do pomiaru ciśnienia względnego w instalacjach HVAC, szczególnie w układach hydraulicznych i pneumatycznych. Wersja P40 obejmuje zakres 0…40 bar (0…4,0 MPa) i udostępnia liniowy sygnał 4…20 mA DC (układ 2‑żyłowy) przy zasilaniu 7…33 V DC. Czujnik jest przystosowany do pracy z neutralnymi i lekko agresywnymi cieczami oraz gazami (także do czynników mających kontakt z olejem).

Najważniejsze cechy

• Producent: Siemens
• Model: QBE2103-P40
• Numer magazynowy: S55720-S308
• Rodzaj pomiaru: ciśnienie względne (różnica względem ciśnienia otoczenia)
• Zakres pomiarowy: 0…40 bar (0…4,0 MPa)
• Sygnał wyjściowy: 4…20 mA DC (2‑żyłowy)
• Zasilanie: 7…33 V DC (SELV/PELV)
• Wysoka precyzja pomiaru i stabilność temperaturowa
• Pomiar niezależny od zmian temperatury
• Wysoka odporność na przeciążenia
• Stopień ochrony obudowy: IP65
• Przyłącza: gwint zewnętrzny G½" oraz gwint wewnętrzny M5
• Złącze elektryczne: DIN EN 175301-803-A (wtyczka zamocowana)
• Bezobsługowy (brak możliwości zmian i nastaw)

Zastosowanie

QBE2103-P40 służy do pomiaru ciśnienia względnego w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych, szczególnie w układach hydraulicznych i pneumatycznych, z czynnikami ciekłymi lub gazowymi (zastosowania do pary).

Zasada działania i budowa

Układ pomiarowy działa na zasadzie piezo‑rezystancyjnej. Element pomiarowy (membrana) mierzy ciśnienie poprzez bezpośredni kontakt z czynnikiem, a wynik jest przekształcany elektronicznie na liniowy sygnał 4…20 mA DC.

• Element pomiarowy (kontakt z czynnikiem): membrana ceramiczna Al₂O₃ (96%)
• Przyłącze ciśnienia (kontakt z czynnikiem): stal nierdzewna 1.4404 / AISI 316L
• Uszczelnienie: kauczuk fluorowy FPM

Podłączenie elektryczne (QBE2103-P40)

• Układ: 2‑żyłowy (4…20 mA DC)
• Zacisk 1 (G +): napięcie zasilające 7…33 V DC
• Zacisk 2 (I −): sygnał wyjściowy 4…20 mA DC
• Zabezpieczenie: ochrona przed zwarciem i zamienioną polaryzacją (dowolne połączenie)
• Wtyczka: DIN EN 175301-803-A, średnica kabla 6…8 mm

Dane techniczne (QBE2103-P40)

• Napięcie zasilające: 7…33 V DC
• Pobór prądu: < 23 mA, < 0,7 VA
• Sygnał wyjściowy: 4…20 mA DC
• Dokładność pomiaru: typowo ±0,3% FS (maks. 0,5% FS; wliczając punkt zerowy, wartość krańcową, liniowość, histerezę i powtarzalność)
• Rozdzielczość: 0,1% FS
• Odpowiedź temperaturowa: < ±0,2% FS / 10°C (−15…85°C)
• Stabilność długoterminowa: < ±0,25% FS
• Odpowiedź dynamiczna: czas odpowiedzi < 2 ms (typowo 1 ms), zmiana obciążenia < 100 Hz
• Maksymalne ciśnienie dopuszczalne / ciśnienie przebicia: 2,5 × górna wartość zakresu pomiarowego (dla 0…40 bar: 100 bar)
• Dopuszczalna temperatura czynnika: −15…+125°C
• Temperatura otoczenia (praca): −30…+85°C
• Temperatura składowania: −50…+100°C
• Wilgotność: niewrażliwe na kondensację
• Stopień ochrony obudowy: IP65
• Klasa bezpieczeństwa: III wg EN 60730-1
• Waga (z opakowaniem): 0,171 kg

Montaż – praktyczne wskazówki

• Po zamontowaniu należy upewnić się, że połączenie jest szczelne.
• Aby uniknąć wyciekania czynnika podczas próbnych pomiarów, zaleca się zastosowanie odpowiedniego łącznika kontrolnego oraz urządzenia odcinającego.
• Pomiar ciśnienia cieczy: miejsce zamocowania powinno znajdować się z boku, u dołu rurociągu; nie montować na górze (wpływ powietrza) ani na dole (zabrudzenie). Instalację należy oczyścić.
• Pomiar ciśnienia gazów skraplających: miejsce zamocowania powinno znajdować się na górze, aby do czujnika nie dostały się skropliny.
• Należy zastosować środki zapobiegawcze przed nagłymi skokami ciśnienia (uderzenia ciśnienia mogą uszkodzić membranę).

Wyposażenie dodatkowe (opcjonalne)

• AQB2004 (S55720-S318): uchwyt mocujący (do montażu pośredniego)
• AQB2001 (S55720-S116): zestaw montażowy do montażu pośredniego z przewodem miedzianym o długości 1 m; przyłącza ciśnieniowe z gwintem zewnętrznym G⅛" lub G½"

Podsumowanie

Siemens QBE2103-P40 to trwały i kompaktowy czujnik do pomiaru ciśnienia względnego 0…40 bar, z wyjściem 4…20 mA i zasilaniem 7…33 V DC. Dzięki stopniowi ochrony IP65, wysokiej dokładności oraz odporności na przeciążenia sprawdza się w wymagających aplikacjach HVAC z neutralnymi i lekko agresywnymi cieczami oraz gazami.
